铃木GS750摩托车离合器释放操纵结构

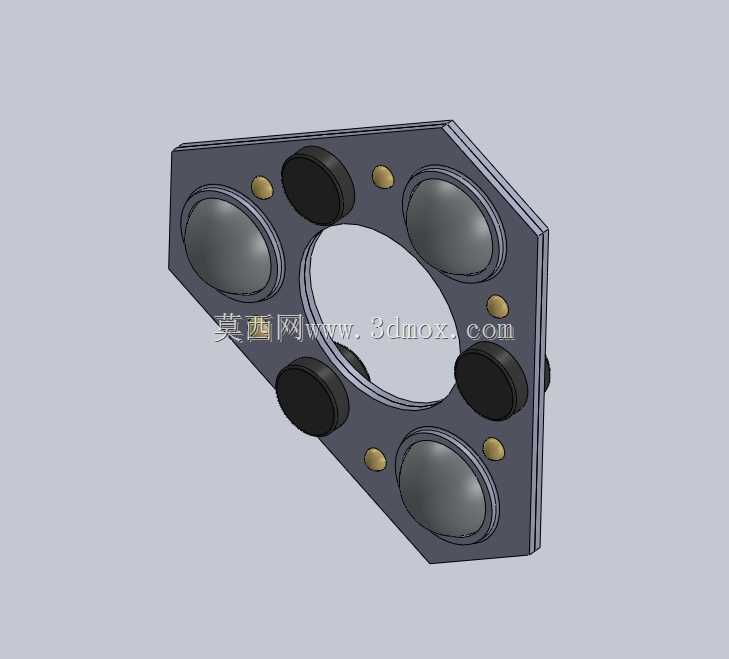

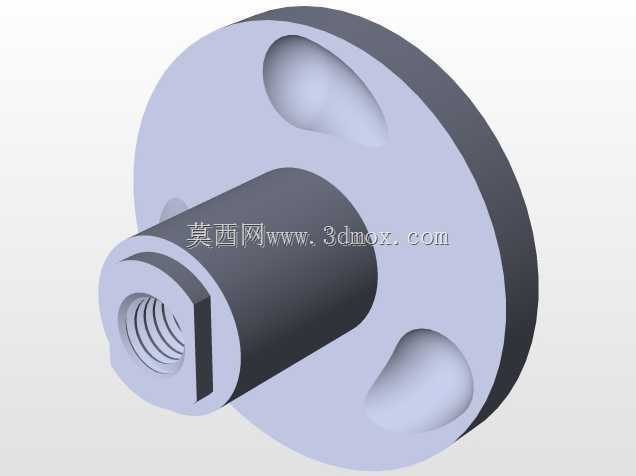

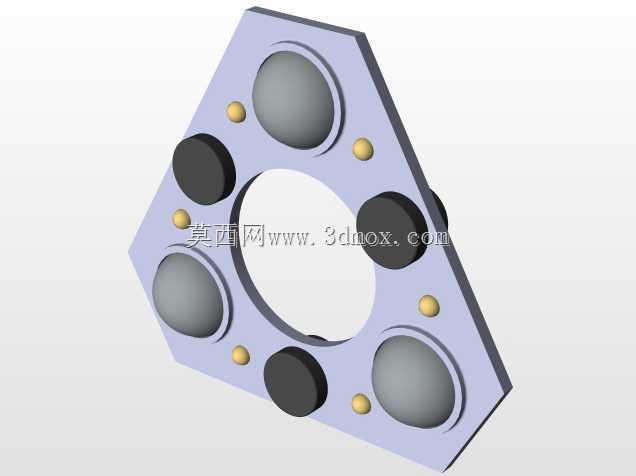

　　这套离合器释放结构是适配铃木GS750动力平台的离合操纵终端执行部件，主要搭载在同平台跨骑式摩托的动力总成左侧，直接对接变速箱输入轴端，承担离合分离与结合的动力通断控制功能。日常骑行场景里，骑手捏下离合手把的拉力通过拉索传递到该结构的摆臂输入端，摆臂绕固定销轴转动时，会带动内部的凸轮顶升结构产生轴向位移，推动穿设在变速箱输入轴中心的顶杆轴向移动，最终顶动离合器压盘克服弹簧弹力，实现摩擦片组的分离，切断发动机到变速箱的动力传递，满足换挡、临时停车怠速的操作需求；松开离合手把时，压盘弹簧的回弹力反向推动顶杆、释放结构复位，摩擦片组重新压紧，动力恢复传递。

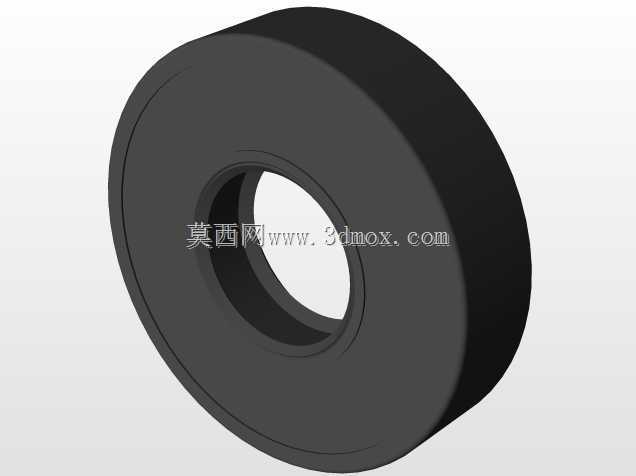

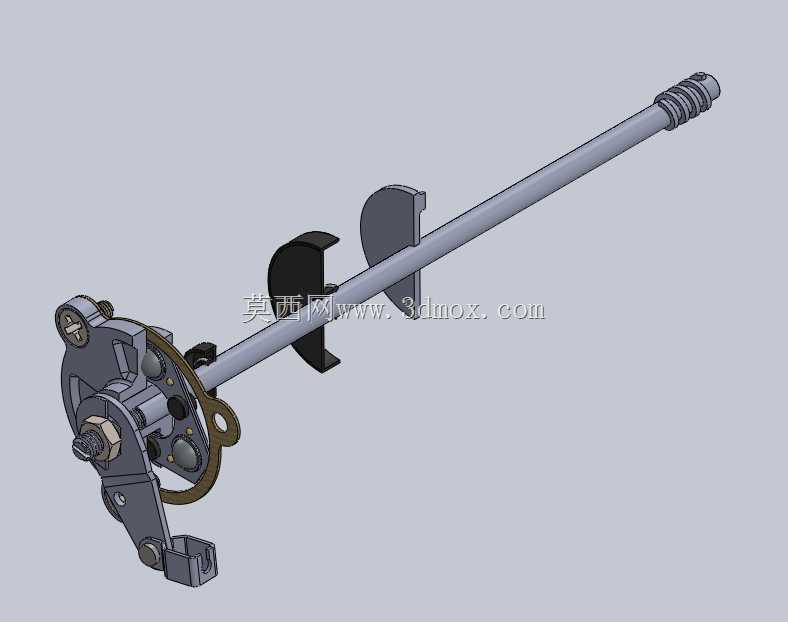

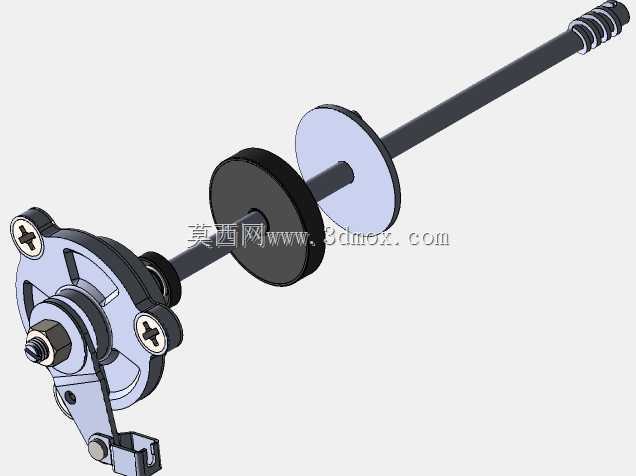

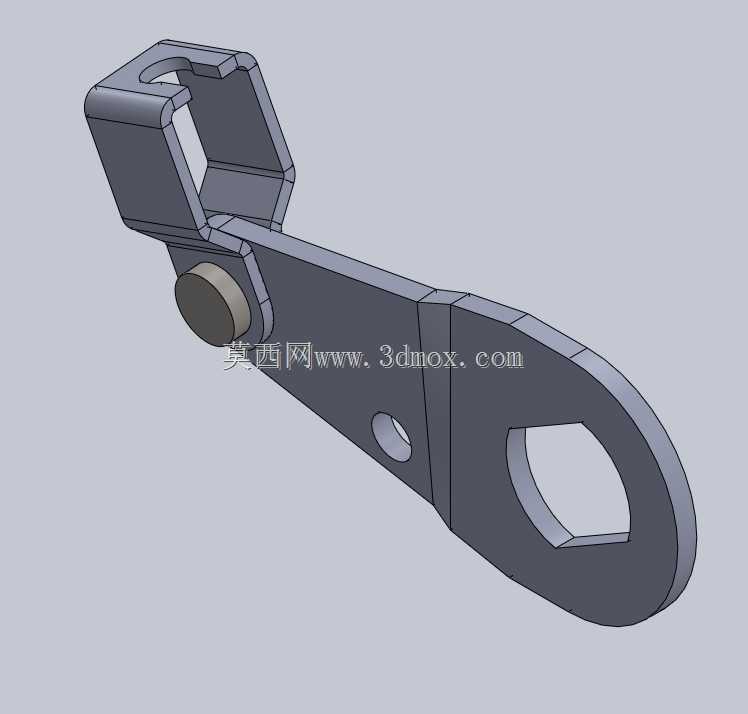

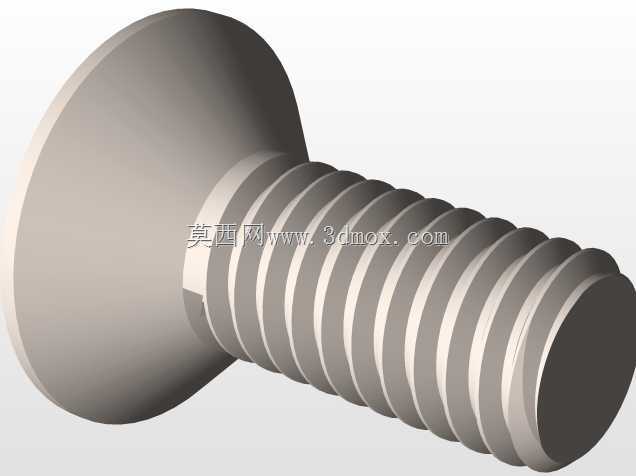

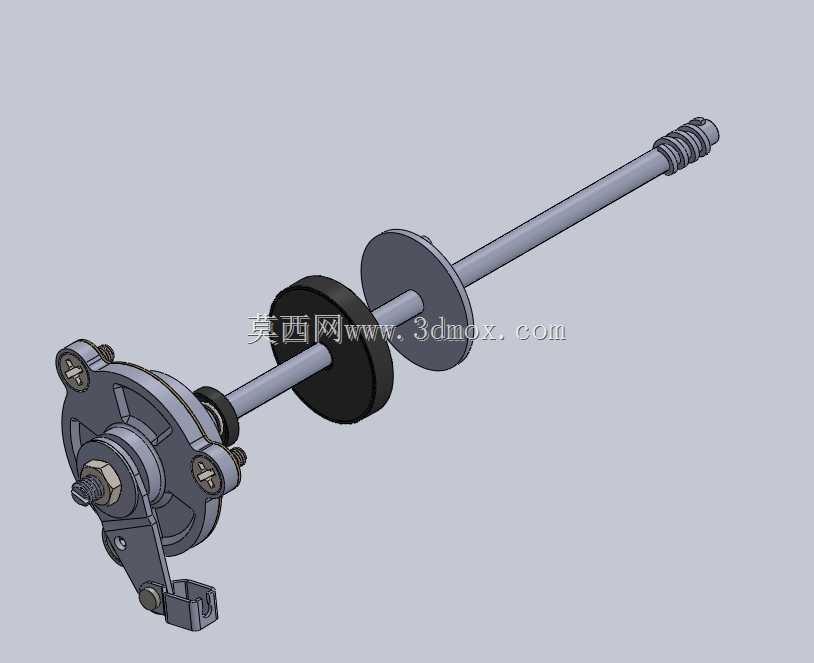

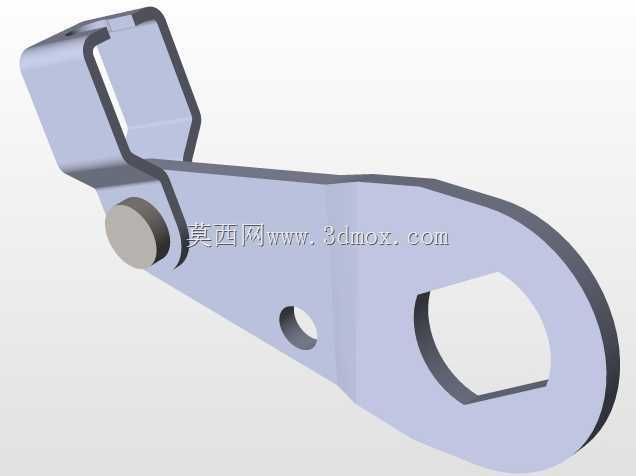

　　从结构设计逻辑来看，整个释放组件采用分体式装配思路，基座部分通过三个均布的螺栓固定在发动机曲轴箱左侧的安装凸台上，安装面带有定位止口，保证装配后摆臂转轴与变速箱输入轴的同轴度控制在0.1mm以内，避免顶杆偏磨造成的离合分离不彻底、回位卡滞问题。摆臂的拉索连接端带有调节螺纹结构，可以在装配时调整拉索自由行程，适配不同磨损状态下的离合间隙补偿，不需要拆解箱体就能完成日常维护调整。穿设在轴上的两个盘状部件，靠前的黑色橡胶材质部件是拉索行程的防尘缓冲垫，避免拉索外皮直接摩擦金属基座，同时吸收离合结合瞬间的冲击振动，减少手把端的震感；靠后的金属圆盘是顶杆的行程限位盘，限制顶杆的最大顶升位移，防止过度分离造成离合器弹簧过压、摩擦片间隙超差。

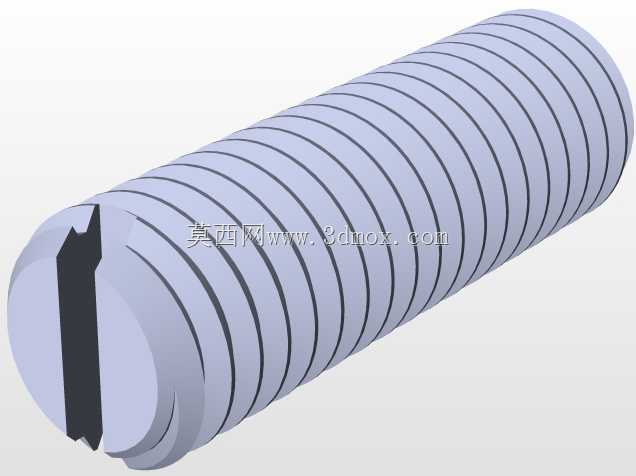

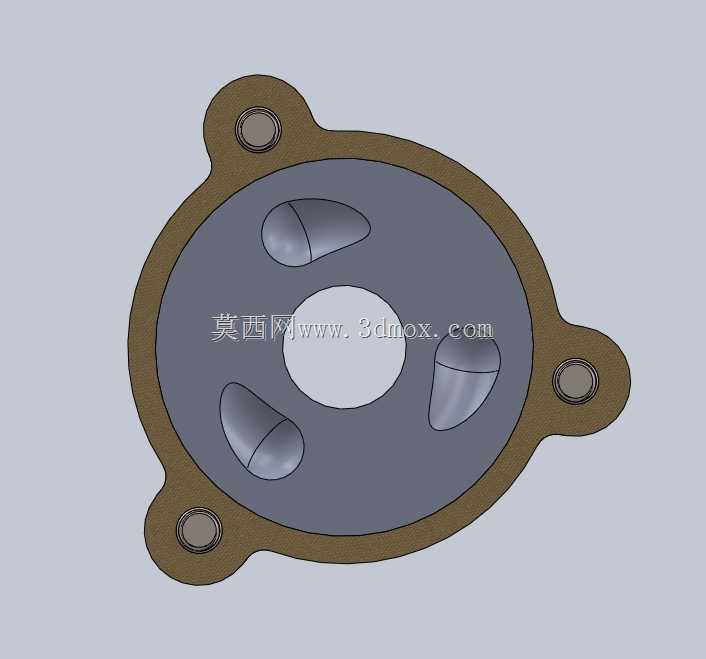

　　安装边界层面，基座的三个安装孔呈120°均布，孔距匹配GS750曲轴箱的原生安装位，不需要额外打孔改装；中心顶杆的直径与轴孔间隙控制在0.05-0.1mm之间，既保证轴向滑动顺畅，又避免机油从轴孔处渗漏；摆臂的转动角度范围设计为0-28°，对应拉索12-15mm的自由行程，完全覆盖离合从完全结合到彻底分离的全行程需求，不会出现行程不足导致的半离合打滑，或是行程过大导致的分离不彻底打齿问题。结构末端的螺纹段是用来固定回位弹簧的安装位，弹簧另一端挂接在曲轴箱的固定凸点上，保证摆臂在不受拉索拉力时能稳定回位到结合位置，不会出现意外脱开的动力中断风险。

　　在实际工况适配性上，整个结构的运动副都做了耐磨处理，摆臂转轴处带有含油轴承衬套，能承受长期频繁捏合离合的磨损，正常使用工况下衬套寿命能覆盖整车全生命周期的离合操作次数；基座采用压铸铝合金材质，兼顾强度与轻量化，不会额外增加动力总成的簧下质量；外露的运动部件都带有防尘罩结构，避免骑行过程中的泥沙、雨水进入运动副造成卡滞，适配摩托车户外复杂骑行的使用场景。这套结构的设计完全贴合GS750的动力输出特性，离合结合点的行程区间设置在摆臂转动角度的中段位置，骑手能很清晰地找到半联动点，降低起步、换挡时的操作难度，同时结构的受力路径经过优化，拉索输入的力通过凸轮结构放大3倍左右，只需要较小的手把握力就能实现离合彻底分离，长时间骑行也不会造成手部过度疲劳。
