轻量化镂空式汽车轮毂轮辋结构设计

　　轮辋作为车轮总成的核心承载构件，是连接轮胎与轮毂轴头的关键受力部件，在乘用车、改装车以及部分特种非道路车辆的行走系统中承担着多重核心作用。日常行驶过程中，轮辋需要承受整车垂直载荷传递带来的径向压力，还要应对车辆加减速、转向过程中产生的周向扭矩与侧向冲击力，同时在颠簸路面行驶时，还要缓冲来自悬架传递的交变振动载荷，其结构设计合理性直接关系到行驶安全性、轮胎使用寿命以及整车的操控表现。

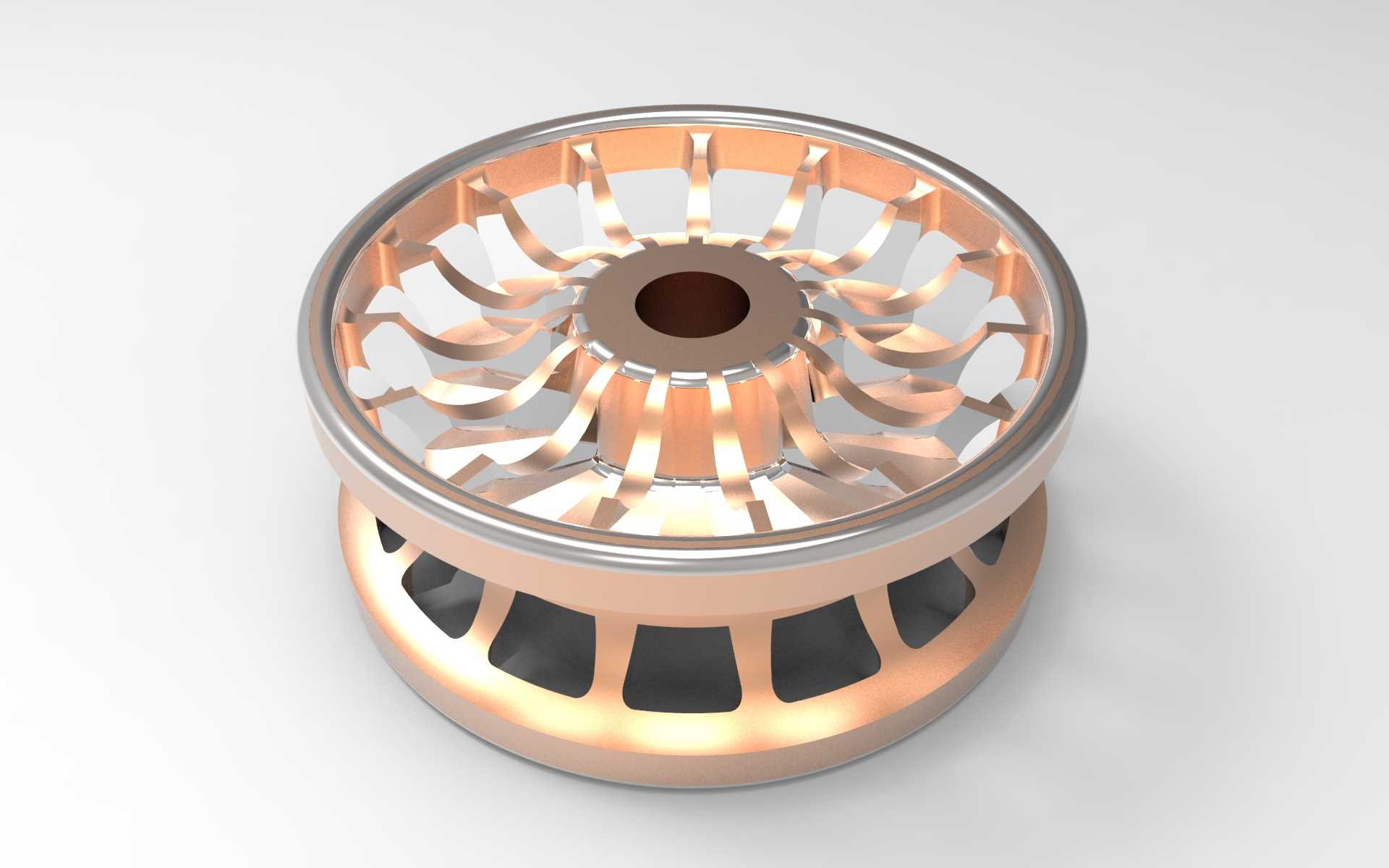

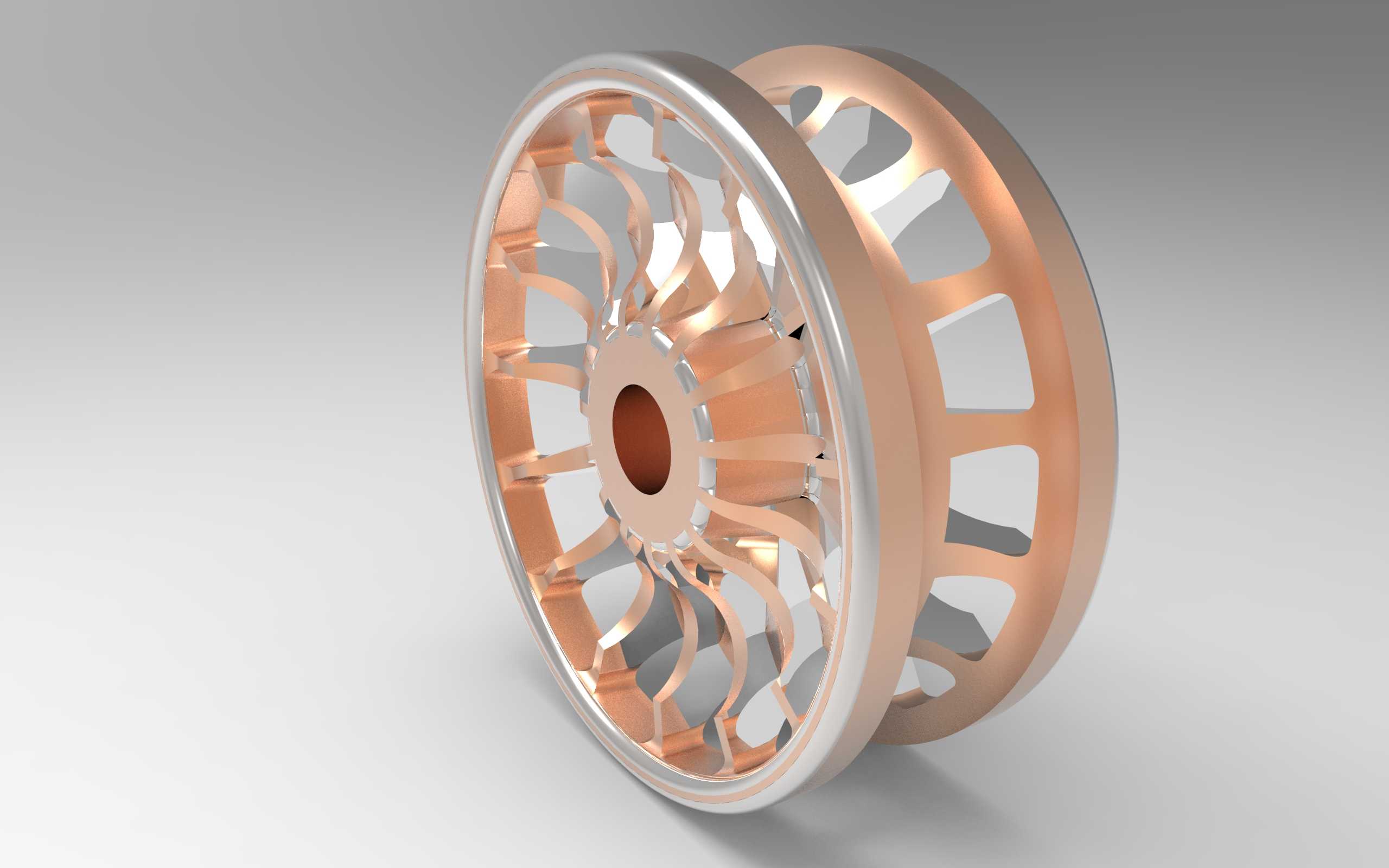

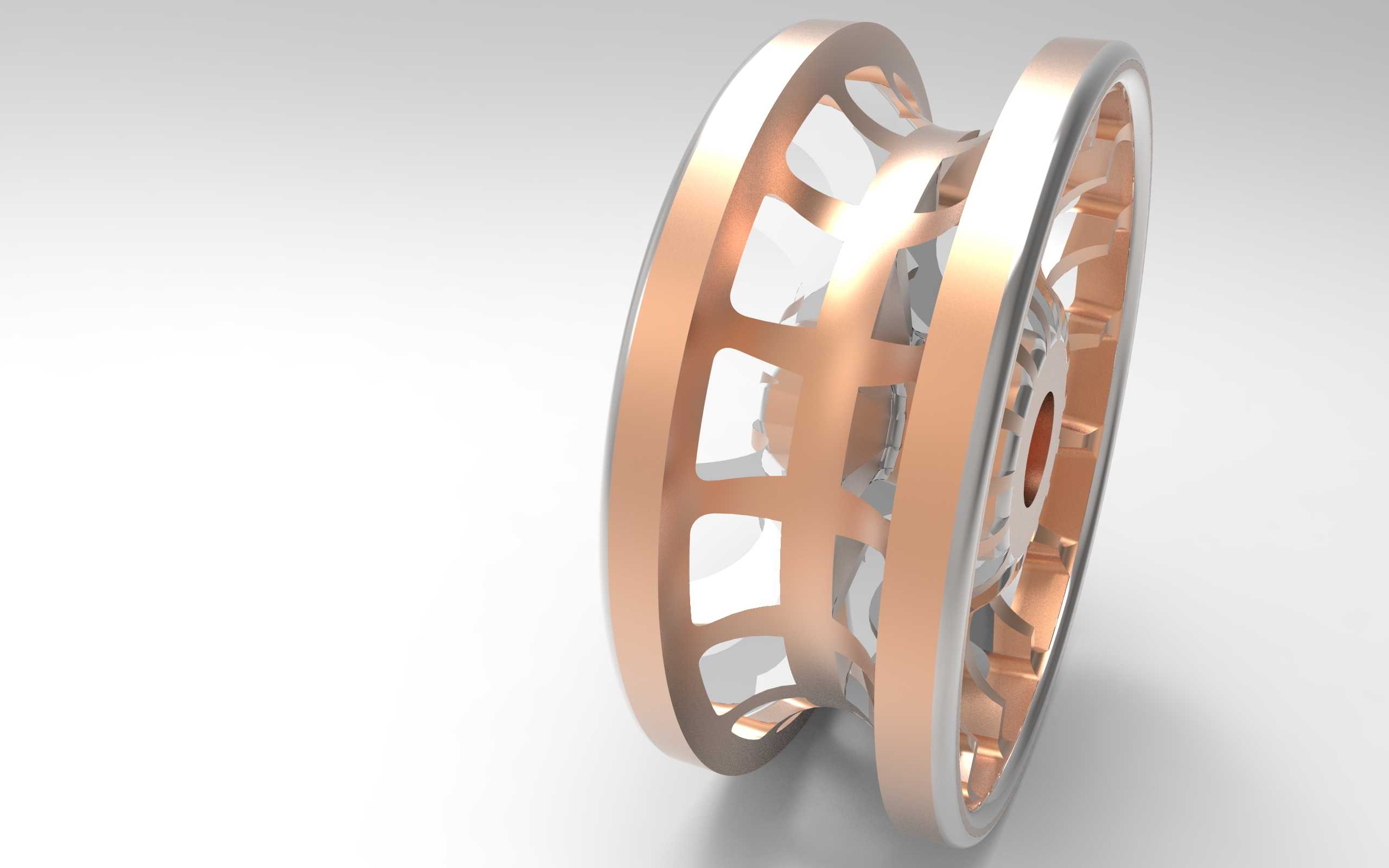

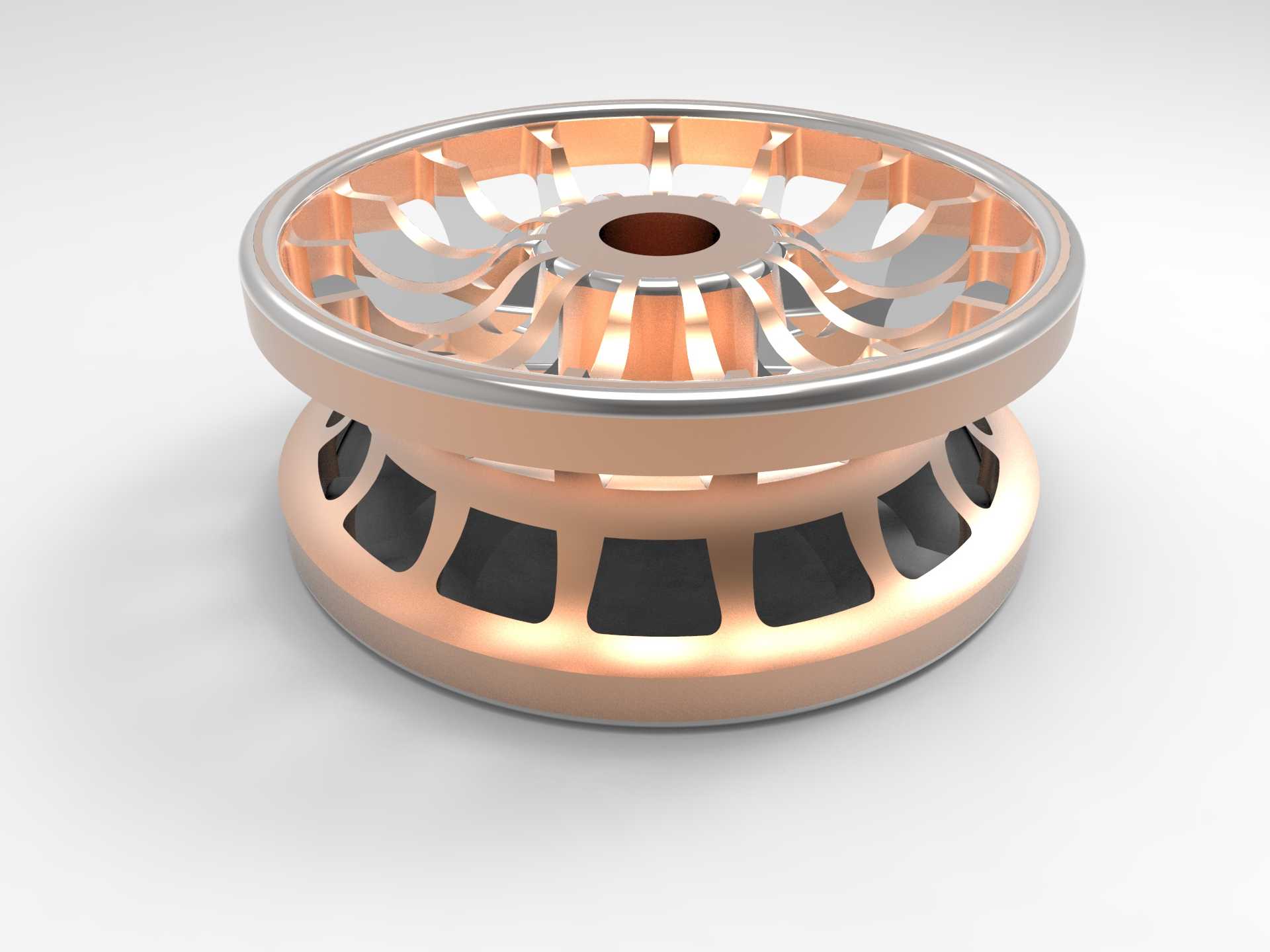

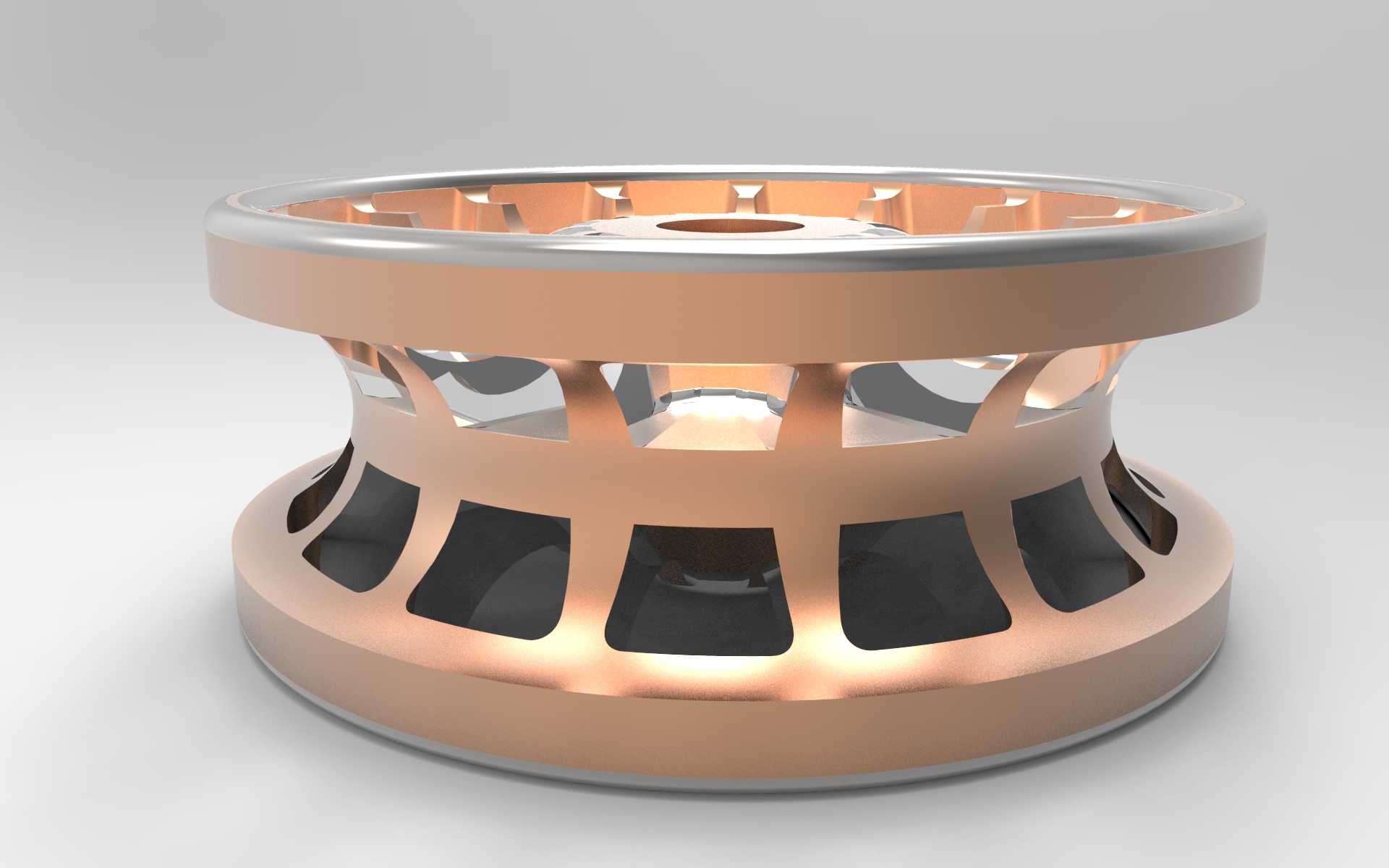

　　这款轮辋采用了对称式镂空辐条结构设计，整体为回转体构型，内外圈采用等厚度环形轮缘结构，轮缘内侧预留了标准的轮胎装配止口，能够匹配对应规格的无内胎轮胎安装，止口位置的圆角过渡经过优化，可避免轮胎安装过程中出现割伤胎圈的问题，同时在轮胎充气后能够提供足够的抱紧力，防止高速行驶过程中轮胎出现脱圈风险。辐条部分采用了等强度的镂空构型，相邻辐条之间的镂空区域均匀分布，在保证整体结构刚度的前提下尽可能去除了非受力区域的冗余材料，相比同尺寸的实心辐条轮辋，能够有效降低簧下质量，对于提升悬架响应速度、降低行驶能耗有着明显的作用。

　　从结构受力角度来看，辐条与内外轮缘的连接位置采用了大圆弧过渡设计，能够有效分散应力集中点，避免车辆经过坑洼路面时冲击载荷导致的辐条根部开裂问题。中心安装区域设置了与轴头匹配的定位止口以及均匀分布的螺栓安装孔，安装孔位的位置度公差经过严格控制，能够保证轮辋安装后的同轴度，避免高速行驶时出现车轮抖动的问题。中心孔周边的加厚设计，能够提升螺栓连接区域的局部刚度，防止多次拆装螺栓后出现安装面变形的问题。

　　在实际装配场景中，这款轮辋的安装边界需要匹配对应车型的轴头参数，包括中心孔直径、螺栓孔分布圆直径、螺栓规格以及轮辋偏距，其中偏距参数直接影响到车轮的轮距以及与悬架、翼子板的间隙匹配，设计过程中需要预留足够的跳动余量，避免转向或者悬架压缩过程中轮辋与周边部件发生运动干涉。轮辋的轴向宽度需要匹配对应轮胎的断面宽度，保证轮胎安装后胎侧的变形空间处于合理范围，同时轮缘的高度设计需要兼顾轮胎的固定可靠性与拆装便利性。

　　材质选择上，这类采用铜合金质感的轮辋结构更多用于改装展示场景或者小批量定制车型，其辐条的截面尺寸经过受力校核，在承受额定载荷时的最大变形量控制在安全阈值内，镂空区域的边缘做了倒角处理，既能够减少应力集中，也能提升外观的精致度。在建模过程中，回转体基础特征通过旋转命令生成，辐条部分通过圆周阵列实现均匀分布，所有连接位置的圆角参数需要根据受力大小做差异化设置，受力较大的辐条根部采用更大的过渡圆角，非受力区域的外观圆角则可以适当减小，兼顾结构强度与外观效果。

　　对于结构设计从业者而言，这类轮辋设计需要重点关注动平衡性能，均匀分布的镂空结构能够保证轮辋自身的质量分布均匀，减少动平衡校正时需要添加的平衡块重量，同时镂空结构也能为制动系统提供更好的通风散热条件，车辆连续制动时产生的热量可以通过辐条之间的空隙快速散发，降低制动系统出现热衰退的风险。在实际选型匹配时，还需要根据车辆的整备质量、最高行驶车速以及常用行驶路况，校核轮辋的额定承载能力，确保其安全系数满足使用要求，避免出现过载失效的风险。
