焊接式韦尔登锥柄铣削刀架结构

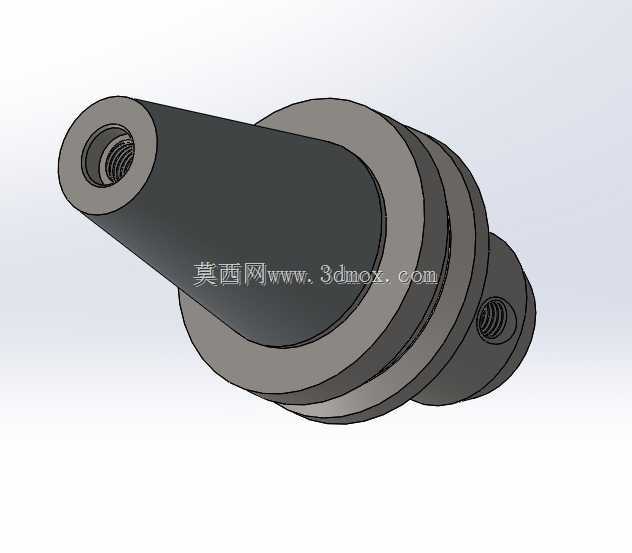

　　在常规铣削加工场景中，刀具与机床主轴的连接刚性直接决定了切削过程的稳定性，尤其是在大切深、高进给的重载铣削工况下，锥柄类刀架的配合精度、装夹可靠性是工艺人员选型时的核心考量。这款焊接式韦尔登刀架采用DIN1835标准的锥柄接口，锥面配合的自锁特性可以保证在高速旋转时不会出现刀具松脱的问题，锥柄尾部的内螺纹孔用于和主轴的拉紧机构配合，实现刀架与主轴端面的紧密贴合，消除配合间隙带来的跳动误差。

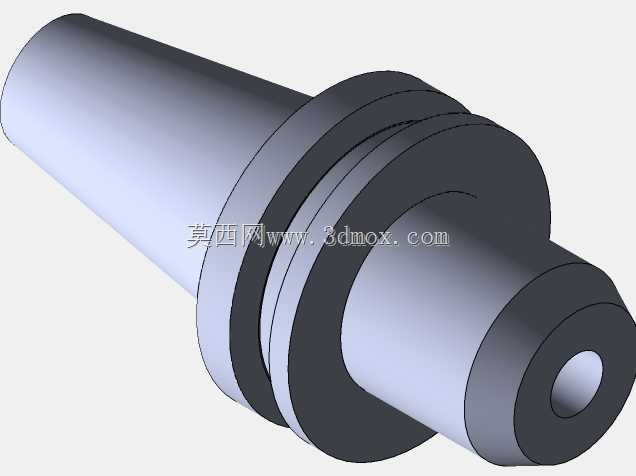

　　从结构设计来看，刀架主体分为锥柄段、定位法兰段和刀具装夹段三个部分，锥柄段的锥度严格遵循标准机床主轴接口参数，保证和常见的铣床、加工中心主轴锥孔的互换性，不需要额外制作过渡套即可直接安装。定位法兰段的台阶面在安装时与主轴端面完全贴合，既可以承担部分轴向切削力，也能作为安装定位的基准面，控制刀架安装后的轴向窜动在极小的公差范围内。刀具装夹段采用侧固式锁紧结构，侧面的螺纹孔用于安装锁紧螺钉，装入直柄铣刀后拧紧螺钉即可将刀具牢牢固定，这种锁紧方式相比弹簧夹头装夹，能承受更大的径向切削扭矩，适合重载粗加工场景，不会出现刀具打滑、缩刀的问题。

　　焊接结构的设计让刀架的不同部位可以采用差异化的材料，锥柄和法兰部分采用综合力学性能更好的合金结构钢，经过调质处理保证足够的强度和韧性，承受主轴传递的扭矩和切削冲击；刀具装夹段则可以采用硬度更高的钢材，经过局部淬火处理提升锁紧部位的耐磨性，延长刀架的使用寿命，焊接部位经过去应力退火处理，消除焊接热影响区的残余应力，避免长期使用后出现变形导致精度下降。

　　在实际安装使用时，需要先将锥柄表面和主轴锥孔擦拭干净，不能残留切屑、油污等杂质，否则会导致锥面配合出现间隙，加工时产生振纹，甚至损坏主轴锥孔。装入刀架后要确认拉紧机构的拉力在标准范围内，拉力过小会导致刀架安装不到位，拉力过大则可能造成锥柄变形。安装刀具时要保证直柄铣刀的插入深度达到设计要求，锁紧螺钉的拧紧力矩要符合工艺规范，力矩不足会导致刀具装夹不牢，力矩过大则可能压伤刀具柄部或者造成装夹段螺纹滑牙。

　　这款刀架的外形尺寸经过优化，锥柄长度和法兰直径匹配主流的中大型加工中心、铣床的主轴安装空间，不会出现和机床防护罩、工件夹具发生干涉的问题，刀具装夹段的外径设计紧凑，在进行型腔铣削时可以深入工件内部，避让周边的工件结构，拓展加工范围。刀架的整体动平衡等级满足中高速铣削的要求，出厂前经过动平衡校正，在常用转速区间运行时不会产生明显的振动，保证加工表面质量。

　　在模具钢、结构钢零件的粗加工场景中，这类韦尔登刀架的应用十分广泛，相比整体式刀柄，焊接结构的制造成本更低，维修也更方便，如果装夹段的螺纹出现损坏，可以通过堆焊后重新攻丝的方式修复，不需要整体报废，降低生产现场的刀具耗材成本。侧固式的装夹方式操作简单，不需要使用专用的卸刀扳手，在生产现场换刀时可以快速完成操作，减少机床的停机等待时间，提升加工效率。

　　设计过程中对刀架的应力分布做了充分校核，在最大切削扭矩工况下，锥柄根部、焊接结合面、锁紧螺纹孔这些应力集中部位的安全系数都满足重载切削的要求，不会出现断裂、变形的失效问题。刀架的表面经过发黑处理，既可以提升防锈能力，也能增加表面硬度，减少安装、拆卸过程中磕碰造成的损伤，长期使用后依然能保持配合面的精度。
