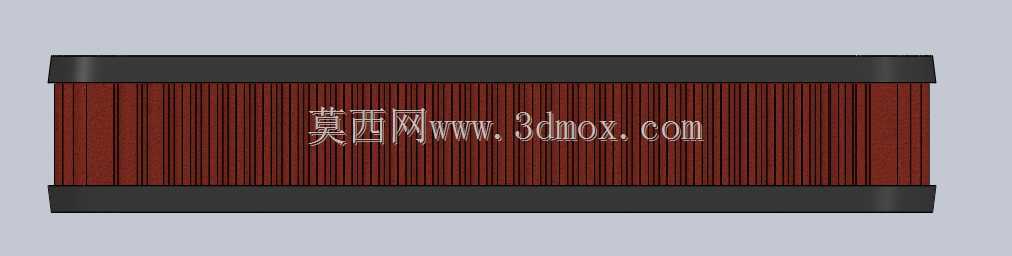

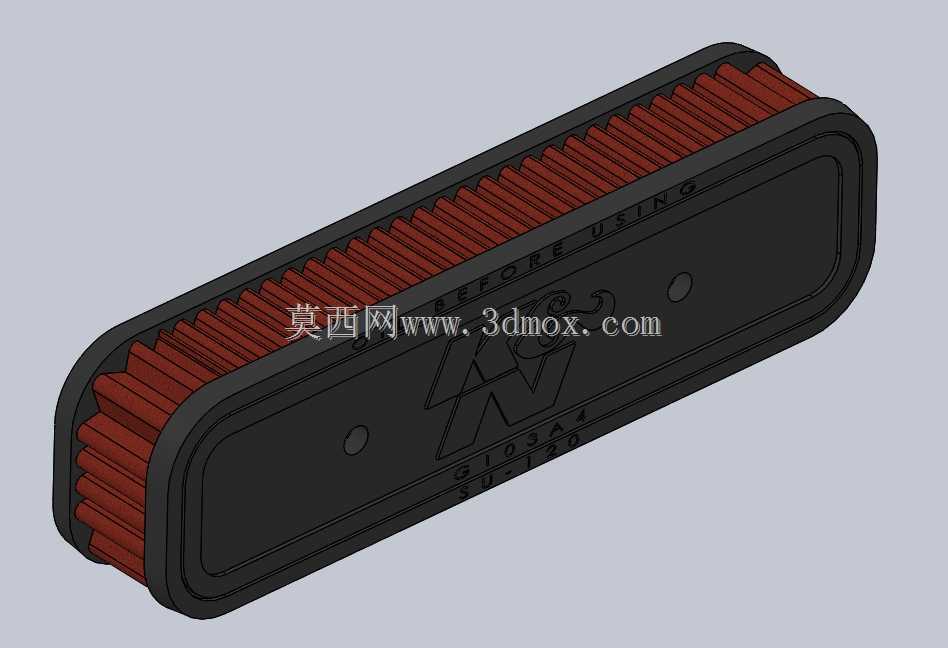

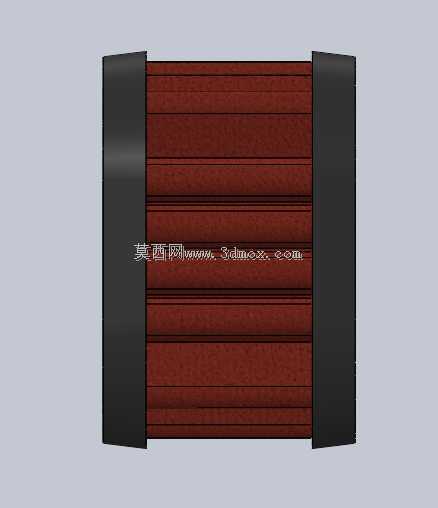

适配铃木GS750摩托车空滤滤芯结构设计

　　这款适配铃木GS750车型的空气过滤元件，主要应用于大排量摩托车的进气系统末端，承担着拦截进气气流中悬浮粉尘、砂砾、絮状杂物的核心作用，是保障发动机进气清洁度、避免气缸壁、活塞环等精密运动副出现异常磨粒磨损的关键部件。从实际装车场景来看，该滤芯安装在摩托车座垫下方的进气舱内，上游对接车身前部的进气导风管，下游密封贴合化油器或者电喷节气门体的进气入口，整个安装空间属于狭长型的封闭舱位，因此滤芯采用了闭环跑道型的截面设计，刚好适配进气舱的异形安装边界，不需要额外做转接结构就能直接卡入安装位，周边的密封胶圈可以完全贴合安装槽的内壁，避免未经过滤的脏空气从侧边缝隙短路进入发动机。

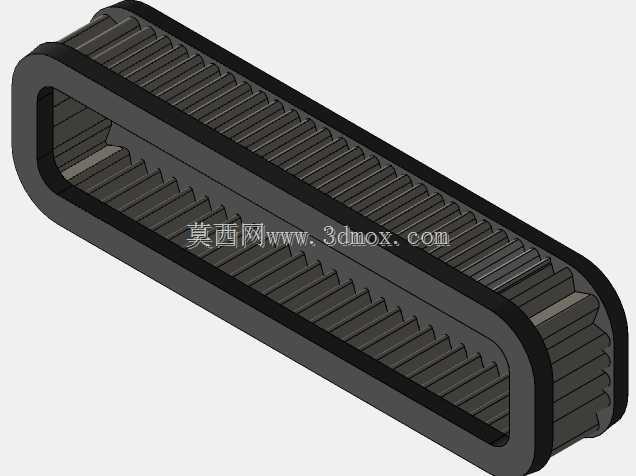

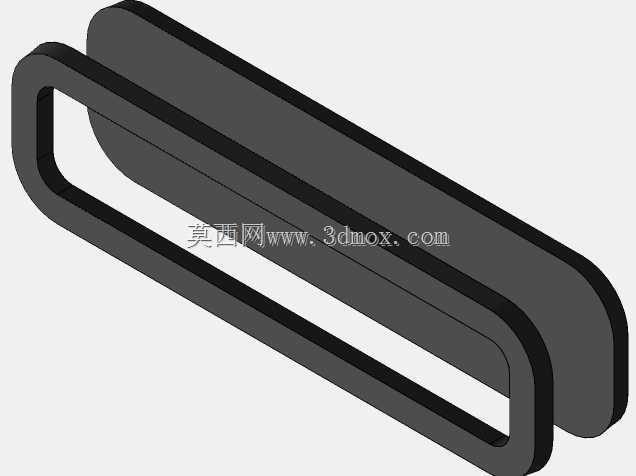

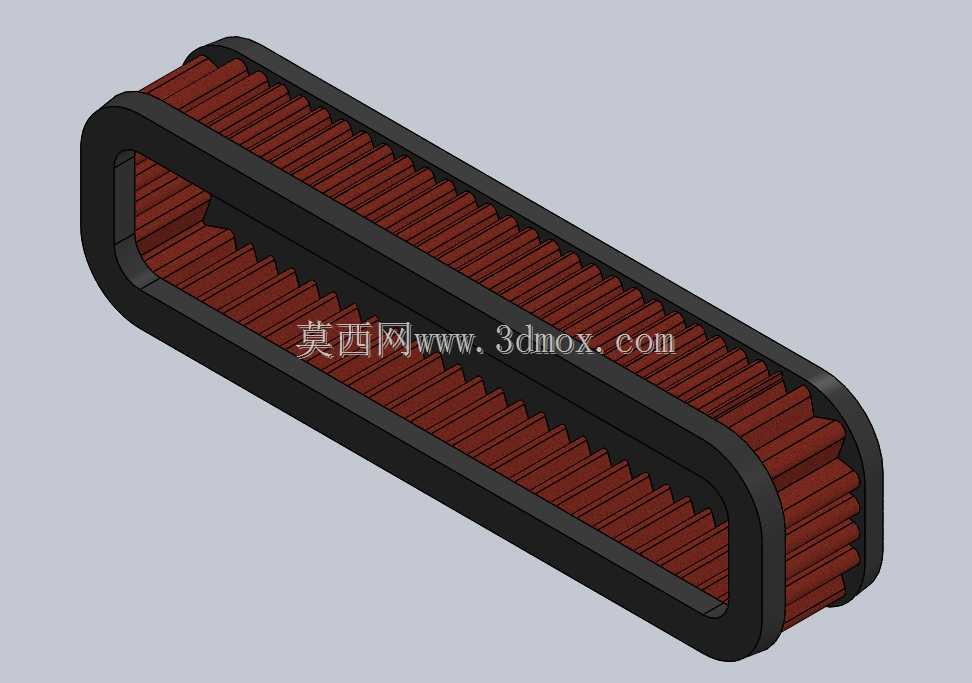

　　设计过程中首先要平衡的就是过滤面积和安装空间的矛盾，常规圆形或者方形滤芯在这个狭长舱体内的有效过滤面积不足，会导致进气阻力过大，高转速下发动机进气量不足，出现动力输出疲软的问题，因此采用褶皱式滤纸沿闭环骨架周向排布的结构，将滤纸折叠成等间距的V型褶皱，在有限的外形轮廓内把有效过滤面积提升到平面结构的6倍以上，既保证了足够的容尘量，延长滤芯的维护更换周期，又能把进气阻力控制在发动机标定允许的范围内，不会影响全转速区间的充气效率。滤芯的内外支撑骨架采用耐油耐温的工程塑料注塑成型，外侧骨架是带密集通风格栅的闭环框体，内侧是同形状的支撑网，两层骨架把褶皱滤纸完全夹持在中间，避免车辆行驶过程中滤纸在进气负压作用下出现变形、吸瘪的情况，同时骨架的边缘做了翻边包胶结构，和滤纸的端盖采用聚氨酯胶粘接密封，杜绝了滤芯本体的漏气风险。

　　从安装边界尺寸来看，该滤芯的整体外轮廓长度、宽度、高度完全匹配GS750车型原厂空滤舱的安装槽尺寸，不需要对原车的进气结构做任何改装就能直接替换，端盖的密封胶条厚度经过反复校核，安装后压缩量保持在1.5mm到2mm之间，既可以保证密封性能，又不会因为压缩量过大导致安装困难或者胶条过早老化失去弹性。滤纸选用的是经过树脂浸渍处理的专用空气过滤纸，过滤精度可以拦截10微米以上的固体颗粒，满足摩托车在非铺装路面、城市多尘路况下的使用需求，同时滤纸的透气度经过匹配调校，在保证过滤效率的前提下尽可能降低进气阻力，兼顾发动机的动力输出和过滤保护效果。

　　在实际使用过程中，这类空滤滤芯属于定期维护更换的易损件，设计时也考虑了维护的便捷性，整个滤芯没有额外的固定卡扣，安装时直接对准空滤舱的导向槽推入到位，盖上空滤舱盖就能完成固定，拆卸时只需要打开舱盖就能直接取出滤芯，不需要拆解周边的其他部件，日常维护检查非常方便。不同于通用型的改装空滤，这款滤芯的结构完全针对特定车型的进气舱结构做了适配，不存在安装干涉、密封不严的问题，过滤性能和进气阻力的匹配也完全符合原厂发动机的标定参数，不会出现更换后空燃比异常、怠速不稳的情况。另外，滤芯的骨架材料选用了抗老化的改性工程塑料，在发动机舱的高温环境下长期使用不会出现脆裂、变形的问题，粘接滤纸的密封胶也选用了耐油气、耐高低温的材质，即使有少量曲轴箱通风的油气回流到空滤舱内，也不会出现胶层开裂、脱胶的情况，保证整个维护周期内的使用可靠性。
