拉脱维亚禁止拖拉机通行道路标识设计

　　做交通设施配套三维结构设计快八年，经手的道路标识类模型少说也有上百套，这次拿到的拉脱维亚禁止拖拉机通行标识，刚打开模型树就知道是按欧盟交通设施规范做的标准化结构，不是随便拉个贴图凑数的示意模型。先聊实际应用场景，这类标识主要布设在拉脱维亚境内的城市核心建成区支路、非机动车专用道、城区步行优先街区、低荷载等级的乡村硬化路入口，还有部分景区内部的游览道路起点——拉脱维亚的乡村区域农用拖拉机保有量不低，春播秋收时段农机跨区移动频繁，很多城区支路的路面设计荷载只满足小型乘用车通行，重型拖拉机带农具开上去很容易造成路面开裂、路基沉降，还有部分老城区的石板路根本扛不住拖拉机的履带或者大吨位轮胎碾压，另外步行优先街区如果混入拖拉机，

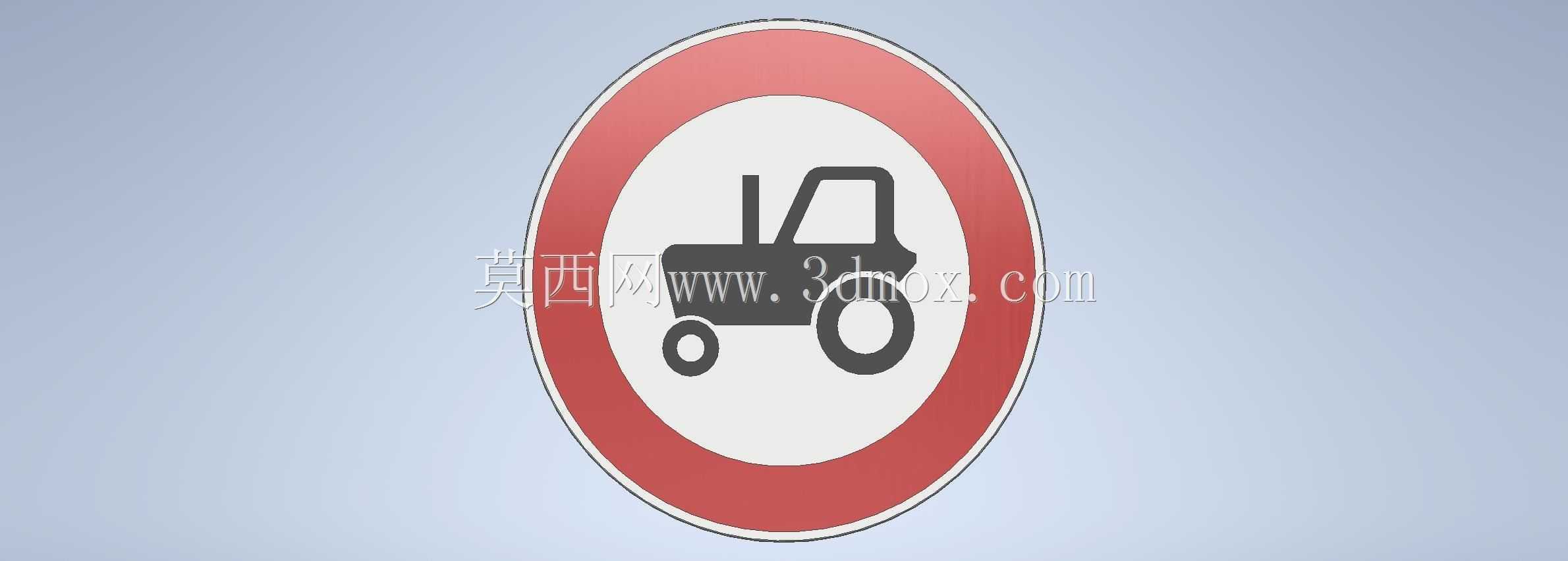

　　不管是尾气排放还是行驶安全都和街区定位冲突，这类禁令标识就是从物理提示层面明确通行权限，避免违规驶入引发的设施损坏或者安全事故。再说说实际用途，很多人觉得交通标识就是个牌子，其实从工程角度看，它是道路通行规则的可视化载体，和路面标线、道闸、减速带这些设施配合，形成完整的管控闭环，这个禁止拖拉机通行的标识，图形辨识度做的很到位，红圈白底的禁令配色是欧盟通用的交通标识色彩体系，中间的拖拉机侧视剪影简化了多余细节，哪怕是雨雾天气、逆光条件下，驾驶员在50米外就能识别标识内容，提前规划绕行路线，不用开到路口才发现禁行，减少路口临时变道引发的拥堵。说到功能特性，这个模型的结构拆分做的很细，不是一个整体的拉伸实体，而是分了反光膜层、金属基板层、

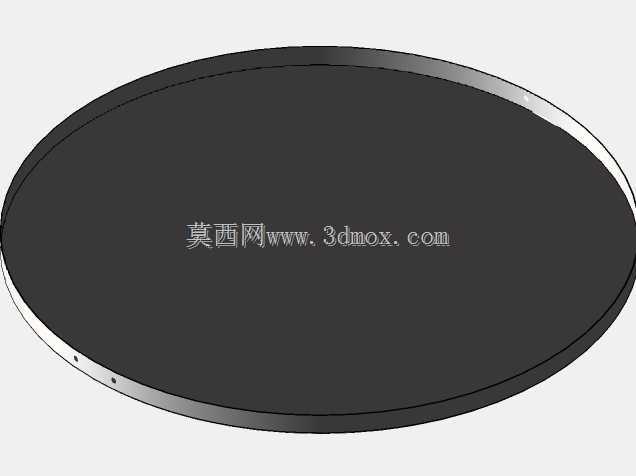

　　背面抱箍安装位三个独立结构层，反光膜层的图形边缘做了0.3mm的凸起限位，实际生产的时候就是按这个结构定位反光膜的铺贴位置，不会出现图案偏移、贴歪的问题；金属基板默认用的是2mm厚的铝合金板，边缘做了卷边处理，模型里特意把卷边的R角做出来了，R3的圆弧卷边既可以避免基板边缘割伤安装人员，也能提升整个标识板的抗风载强度，毕竟拉脱维亚沿海区域秋冬季节阵风风速能到8级以上，平板结构的标识很容易被风刮变形，卷边结构相当于给板材四周加了加强筋，抗变形能力能提升40%左右。再讲设计思路，做这类涉外交通标识的时候，最容易踩的坑就是图形不符合当地规范，这个模型里的拖拉机剪影比例是严格按拉脱维亚国家标准LVS 77-2019里的禁令标识图形比例做的，拖拉机的轮距、驾驶室高度、排气筒位置的比例都和规范里的图例完全一致，没有随便找个拖拉机图标缩放了放进去；红圈的宽度和整个标识直径的比例是1:10，这个比例也是欧盟交通标识的通用比例，既不会因为红圈太窄显得标识不够醒目，也不会因为红圈太宽挤占中间图形的展示空间；另外标识背面的抱箍安装位，预留了两个长圆孔，孔距是按当地常用的76mm直径钢管立柱做的，长圆孔的调节量有15mm，现场安装的时候哪怕立柱有点倾斜，或者安装孔位有点偏差，也能通过长圆孔调整把标识调正，不用重新在基板上打孔破坏防腐层。最后说外形尺寸和安装边界，这个标识的标准直径是800mm，适用于设计时速40km/h以下的城市支路和乡村道路，

　　如果是设计时速60km/h以上的城郊道路，只需要把模型整体按比例缩放到1000mm直径就行，所有结构比例不用调整；安装的时候，标识下边缘距离路面的净空高度要控制在1.8m到2.2m之间，这个高度既不会被路边的灌木遮挡，也不会碰到过往行人的头部；安装立柱的埋深要根据当地的冻土深度调整，拉脱维亚大部分地区的冻土深度是0.8m，所以立柱埋深不能小于1m，底部要做200mm厚的混凝土基础，避免冬天冻胀把立柱顶歪；另外标识安装的时候要和行车方向成90度垂直，偏差不能超过5度，不然驾驶员侧着看标识会出现图形变形，影响识别效率。之前做过的几个东欧国家交通标识项目里，最常出问题的就是图形比例不对、安装位和当地常用立柱不匹配，这个模型把这些细节都考虑到了，不管是做结构受力仿真，还是出生产加工图纸，或者做道路场景的BIM装配，都能直接调用，不用再花时间调整结构细节。
