饮用水反渗透水处理集成装置结构设计

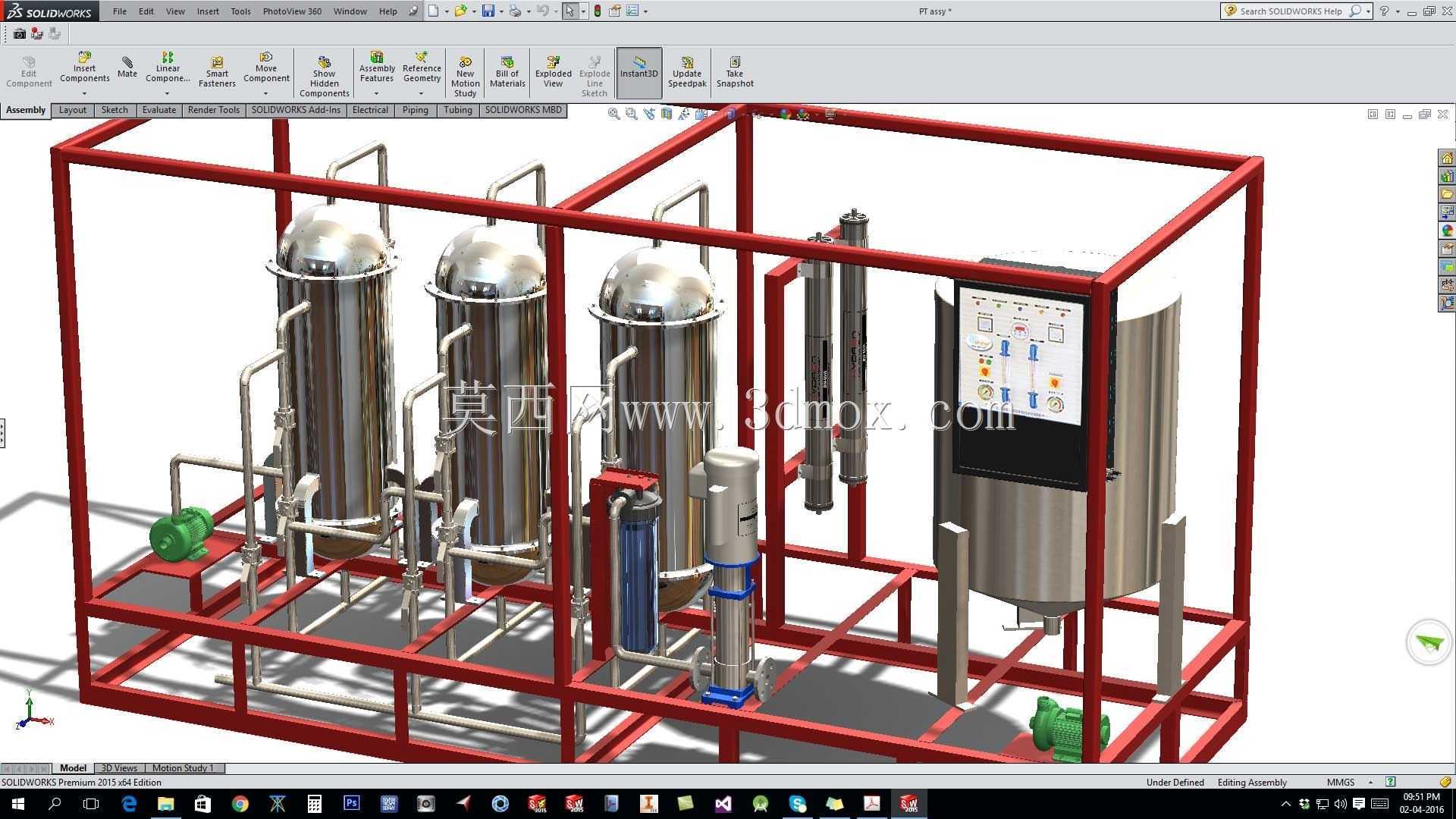

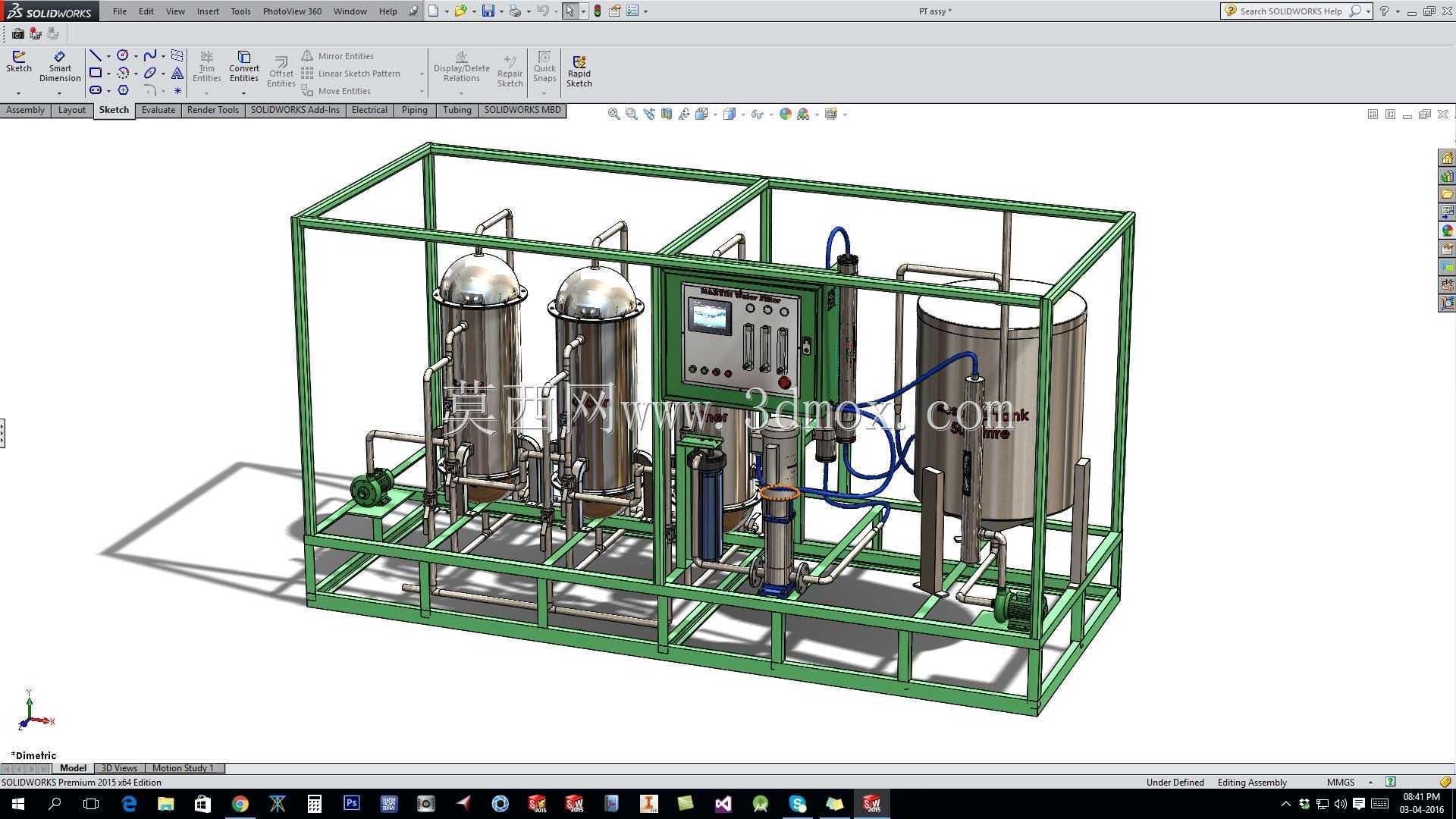

　　这套集成式水处理装置的核心应用场景覆盖野外驻训点位、小型集中供水站点、应急供水保障区域这类无法接入市政集中供水管网的场景，整套设备采用撬装式集成框架设计，所有功能部件全部整合在同一钢制机架内，无需现场拆分组装，到场后仅需对接进水、出水管道以及供电线路即可投入运行，大幅降低现场安装的施工量与调试周期。从结构布局来看，机架采用标准矩形钢管焊接成型，整体做防腐喷塑处理，框架预留的安装点位完全匹配各功能部件的固定尺寸，底部设置的可调脚杯可适应不平整的安装地面，保证设备运行时的水平度，避免泵组运行产生额外振动噪音。设备的核心处理单元采用两级不锈钢过滤罐体作为预处理段，罐体采用快开式卡箍结构，方便后期更换内部滤料，

　　罐体之间的管路采用卫生级不锈钢管焊接，所有管路转角处做圆弧过渡处理，减少管路内部的流道阻力，同时避免直角位置残留积液滋生细菌。反渗透膜组件布置在机架中部的电控柜旁侧，膜壳采用标准通用规格，可适配市面上主流尺寸的反渗透膜元件，高压管路采用耐腐耐压的专用管材，配套的高压泵与低压进水泵分别固定在机架底部的预留安装位，泵组与机架之间加装橡胶减震垫，降低运行时的振动传递。机架右侧设置的原水储罐采用立式不锈钢结构，储罐液位与电控系统联动，实现低液位自动停机保护、高液位自动停止进水的逻辑控制，避免泵组空转损坏或者储罐溢水。电控箱集成在机架中部的操作位，面板上布置压力显示、流量显示、运行状态指示灯以及操作按钮，所有电控线路沿机架内侧的线槽排布，

　　强弱电线路分离布设，避免信号干扰，电控箱防护等级满足室内外常规使用场景的防水防尘要求。整套设备的管路布局充分考虑后期维护操作空间，阀门操作位置全部预留足够的手部操作空间，滤芯、膜元件的拆装方向没有其他部件遮挡，单人即可完成常规的耗材更换作业。设备的进水端预留标准法兰接口，出水端设置合格水与浓水两个独立接口，可根据现场需求对接后续的储水设施或者浓水回收管路。在设计过程中，整套装置的重心经过校核，全部重型部件尽量布置在机架下部区域，降低整体重心高度，避免设备运输或者运行过程中出现倾翻风险，机架顶部预留吊环安装点位，方便整体吊装转运。机架的外形尺寸经过优化，在容纳所有功能部件的前提下，整体宽度控制在标准货运车厢的限宽范围内，

　　长度适配常规小型货运车辆的货箱尺寸，无需特殊运输车辆即可完成转场运输。设备运行时的所有检测仪表都布置在操作人员站立即可直观观测的位置，无需俯身或者登高即可读取压力、流量参数，日常巡检的路径沿机架单侧即可完成，不需要绕设备多周走动，提升日常运维的效率。管路的固定采用标准管卡与机架横梁连接，每段管路的支撑点间距符合管路刚度要求，避免运行过程中管路出现震颤，尤其是高压管路段，额外增加固定点数量，抵消高压水流产生的管路脉动。整套装置的结构设计充分考虑不同使用场景的适配性，不管是固定站点长期使用，还是应急场景下的临时部署，都能快速完成布设投入使用，所有易损部件都采用通用标准件，不需要定制特殊配件即可完成维修更换，降低全生命周期的使用成本。
