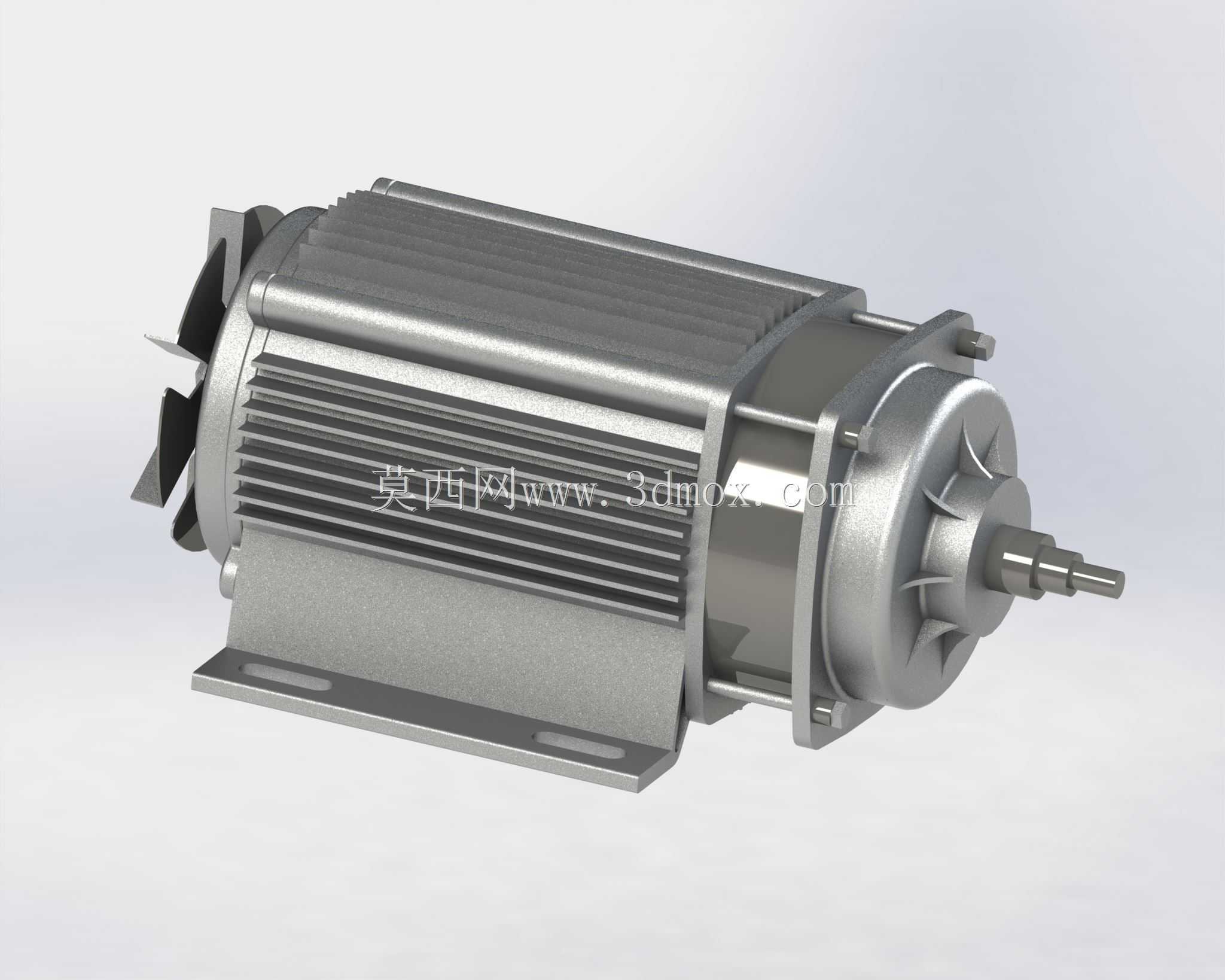

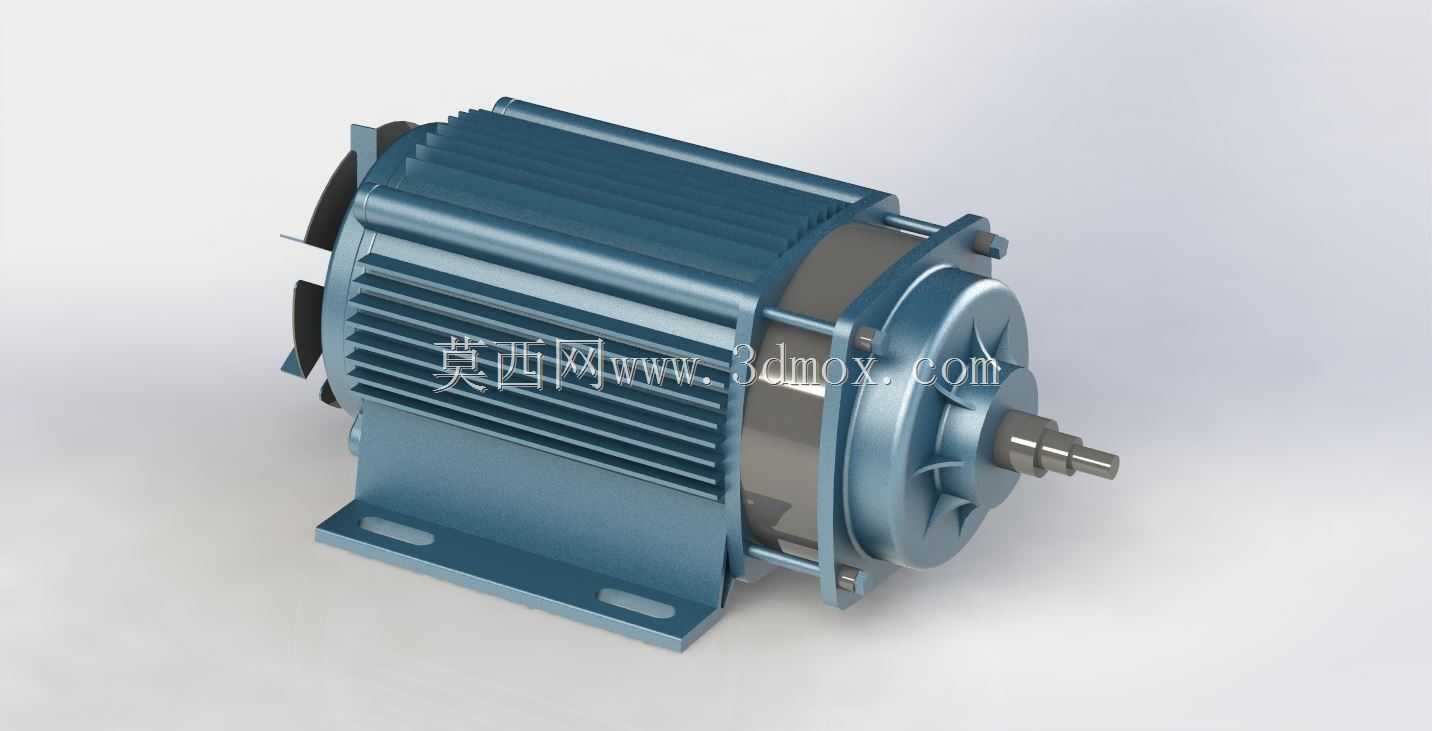

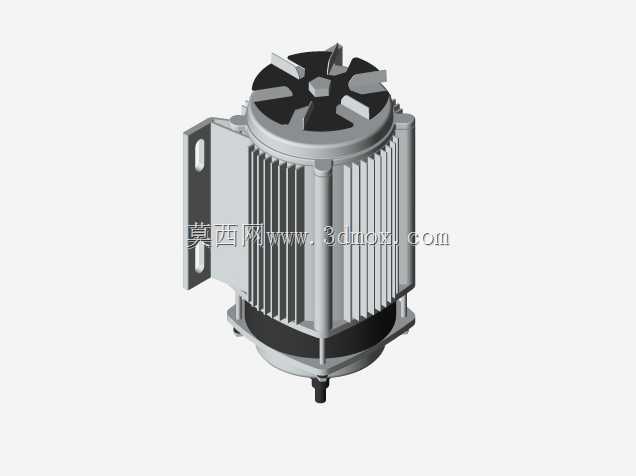

48V直流驱动电机结构三维数模

　　这款48V直流电机的三维结构，在做小型电动代步车、低速仓储搬运设备、户外移动式作业机具的动力单元选型参考时，能给结构工程师省去不少测绘核对的功夫。从实际落地的安装场景来看，这类低压直流动力单元常被用在无固定工业供电的移动设备上，比如厂区内短距离转运的电动平板车、景区观光代步车、小型农用电动作业机具，还有部分需要独立动力输出的户外自动化巡检设备，靠车载蓄电池组就能直接供电，不需要额外布设高压供电线路，适配移动作业的灵活供电需求。

　　从结构设计的细节来看，整机采用卧式底脚安装形式，底部的两个安装支脚做了长圆形安装孔设计，现场安装时可以根据机架的实际加工公差做小范围的位置调整，降低配套机架的加工精度要求，也能抵消部分装配时的累计误差。安装支脚和机壳主体采用一体化压铸成型的结构，相比螺栓拼接的底脚结构，整体刚性更强，电机运行时的振动传递更均匀，不会因为底脚连接松动产生额外的运行异响。机壳外壳做了周向均匀分布的轴向散热筋，这些散热筋不是等厚度设计，靠近机壳内壁的根部厚度更大，向外侧逐渐收窄，既保证了热量从定子铁芯向外传导的效率，也尽可能控制了机壳的整体重量，不会因为散热结构额外增加过多的整机负载。电机非输出端的尾部集成了轴流散热风叶，外部配套了冲压成型的风罩，风叶和输出轴做同轴固定，电机运转时风叶同步转动，带动空气沿着散热筋的轴向方向流动，把机壳表面的热量持续带走，即使在长时间满负载运行的工况下，也能把定子绕组的温升控制在绝缘等级允许的范围内，避免因为过热导致绕组绝缘老化加速，延长整机的连续运行时长。

　　输出轴侧的端盖采用台阶式定位结构，和机壳止口配合后再用螺栓紧固，保证端盖和机壳的同轴度，支撑输出轴的轴承嵌在端盖的轴承室内，轴承室的公差配合按照基孔制的过渡配合设计，既方便装配时的轴承压装，也能在后期维护时顺利拆卸更换轴承，不会因为配合过紧导致端盖或轴承损坏。输出轴的轴伸端做了标准的键槽结构，配套传动件时可以通过平键传递扭矩，避免轴和传动轮之间出现打滑空转的情况，轴端还预留了螺纹孔，方便安装锁紧挡圈，防止传动轮在设备运行过程中从轴端窜出脱落。接线盒设置在机壳的侧上方位置，接线端子和机壳之间做了绝缘隔离结构，外接电源线时可以直接从接线盒的进线口引入，不需要额外拆解电机主体，现场接线作业的操作空间充足，不会出现接线时工具磕碰机壳散热筋的情况。

　　从建模的结构还原度来看，所有零件的装配关系都按照实际生产的装配逻辑搭建，散热筋的拔模角度、安装孔的倒角、风叶的曲面弧度、端盖的螺栓孔位置都和实物的加工要求一致，在做配套设备的整体结构设计时，可以直接把这个数模导入装配环境，核对电机和周边机架、传动部件、护罩的空间间隙，不需要反复调整干涉位置。比如在做电动平板车的车架设计时，可以直接根据模型的底脚安装孔位确定车架上的固定螺栓位置，根据电机的整体外径确定车架上的避让空间，根据输出轴的中心高确定传动链轮或者皮带轮的安装高度，提前把所有安装边界核对清楚，减少后续打样时的结构修改次数。另外模型里也还原了电机尾部风罩的通风间隙，在做整机护罩设计时，可以根据风罩的进风位置预留足够的通风空间，避免护罩挡住进风路径导致散热效率下降，影响电机的负载能力。
