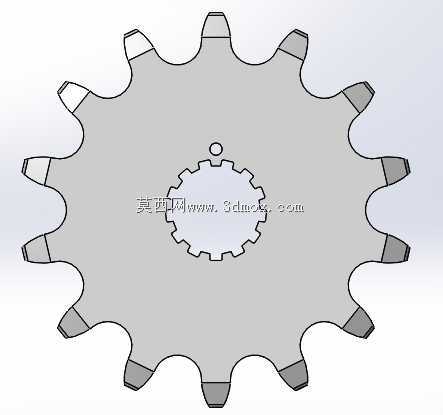

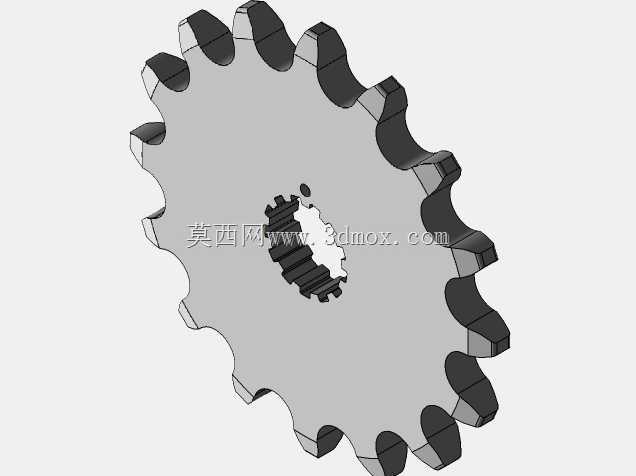

铃木GS750摩托车多齿数前链轮结构

　　摩托车传动系统中，前链轮作为发动机输出端与链条衔接的核心传力构件，其结构合理性直接决定动力传递效率、骑行换挡平顺性以及整套传动副的使用寿命，本次建模覆盖13、14、15、16四种常用齿数规格，适配不同骑行场景下的动力输出调校需求。日常通勤场景下，选择15或16齿的高齿数前链轮，可降低同等车速下的发动机转速，减少长途骑行的发动机震动与燃油消耗；山地非铺装路面骑行或追求起步加速性能时，更换13或14齿的低齿数链轮，可放大发动机输出扭矩，提升低转速区间的牵引力，适配陡坡、烂路等复杂路况的动力需求。从功能特性来看，该系列链轮采用渐开线齿形设计，齿廓经过修形处理，能与配套滚子链条实现精准啮合，减少啮合过程中的冲击载荷与多边形效应，

　　降低传动过程中的噪音与磨损；中心孔采用花键结构，与发动机输出轴的花键齿完全匹配，可传递大扭矩的同时避免链轮与轴之间出现相对转动，花键齿的倒角设计也方便拆装时的对位操作，减少装配过程中的卡滞问题。设计过程中，首先根据配套链条的节距、滚子直径确定链轮的基本齿形参数，不同齿数的链轮保持齿顶圆、齿根圆的参数匹配性，确保同系列链轮可直接互换安装，无需调整链条长度或发动机安装位置；齿部的厚度根据发动机最大输出扭矩计算确定，保证在极限扭矩输出下不会出现齿根断裂或齿面压溃的问题，齿侧间隙控制在合理范围，既避免间隙过大导致的传动冲击，也防止间隙过小造成的卡滞、磨损加剧问题。安装边界方面，链轮的中心花键参数与铃木GS750原厂输出轴完全一致，

　　安装时的轴向定位台阶尺寸与原厂件保持统一，装配后链轮的轴向窜动量控制在允许范围内，不会出现与发动机箱体、链盒等周边部件的干涉；链轮的齿宽与配套链条的内节宽度匹配，保证链条在链轮上的啮合位置居中，不会出现偏磨问题；不同齿数的链轮外径变化经过校核，最大齿数16齿的链轮齿顶圆直径不会与周边的换挡机构、转速传感器等部件发生干涉，最小齿数13齿的链轮也不会因直径过小导致链条包角不足，出现跳齿、脱链的问题。从结构细节来看，链轮的齿尖部分做了圆弧过渡处理，避免应力集中导致的齿尖崩裂，链轮本体的减重孔设计在保证结构强度的前提下降低了旋转件的转动惯量，提升油门响应速度；链轮与输出轴配合的端面做了平面度处理，保证安装时的贴合度，

　　避免长期使用后出现链轮松动的问题。在实际维修与改装场景中，这类标准化的互换式链轮可满足不同用户的骑行需求，无需对车辆原有结构做任何改动即可直接更换，建模过程中还原了所有安装配合面的尺寸精度，花键的齿距、齿形角等参数完全符合原厂设计规范，可直接用于加工生产或改装方案的结构验证；齿部的硬度层预留设计也在建模时做了工艺性考量，后续热处理过程中不会因结构突变导致的变形超差，保证成品的装配精度与使用寿命。
