车辆传动系统排挡齿轮组件结构设计

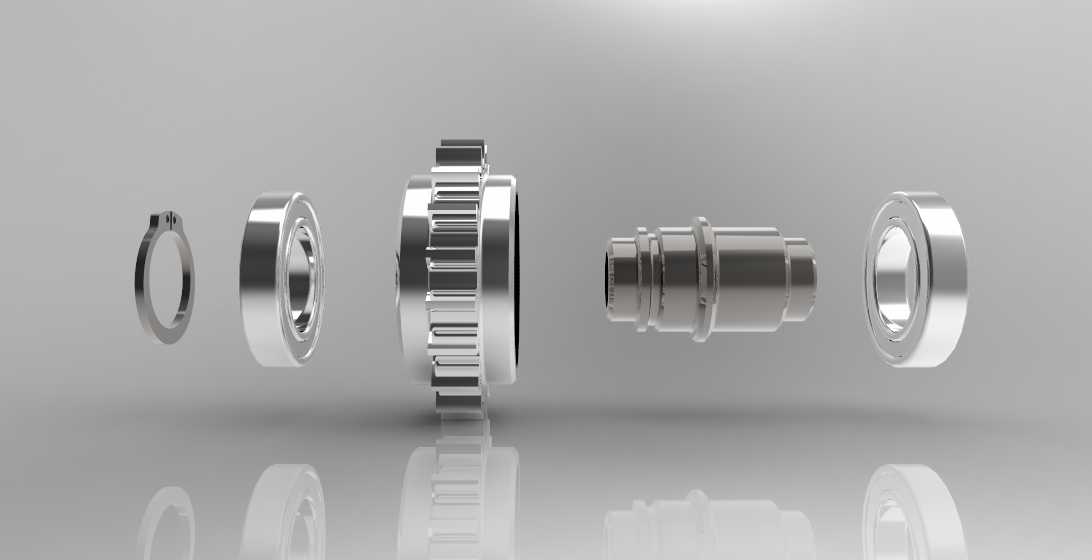

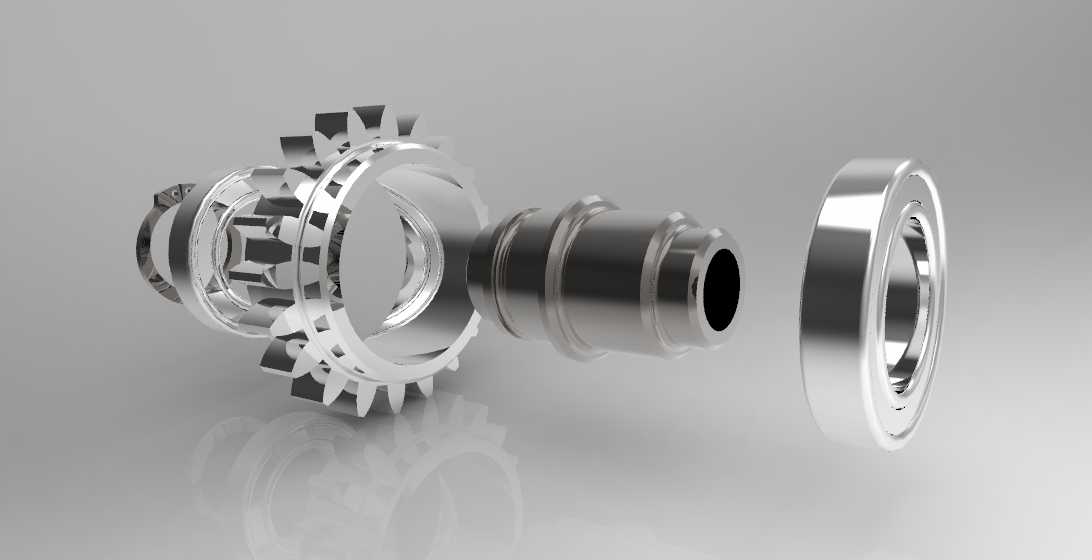

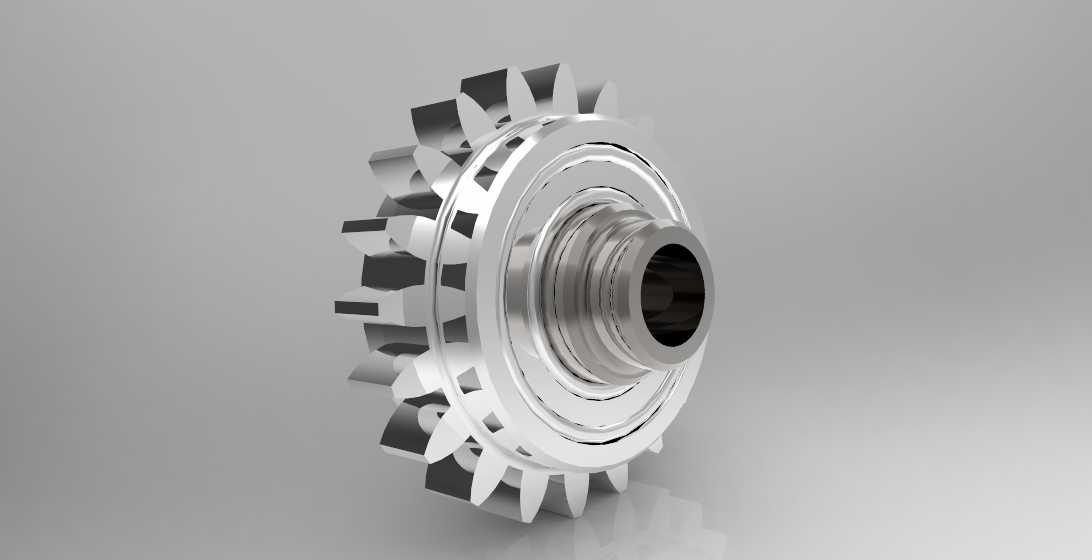

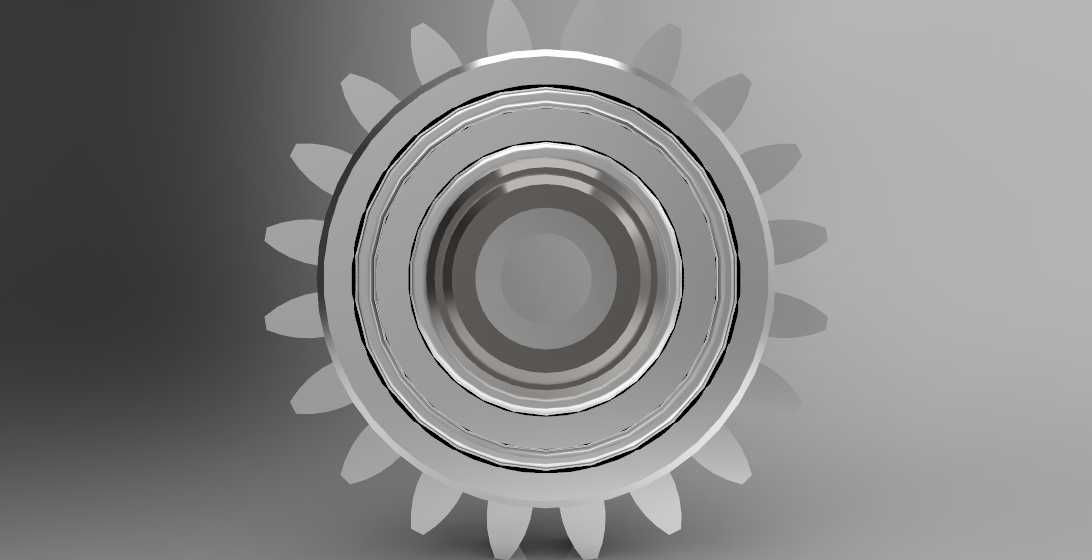

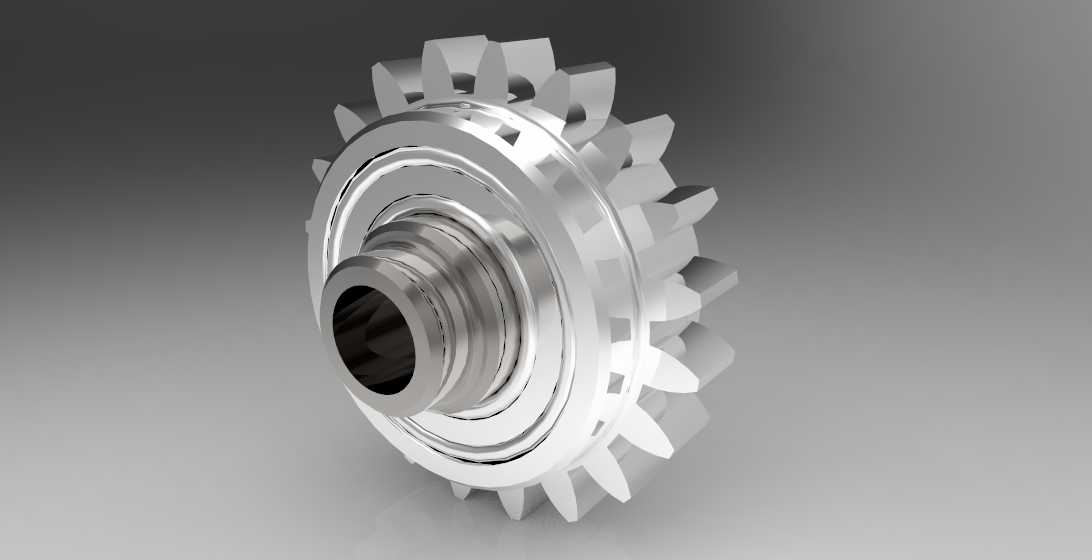

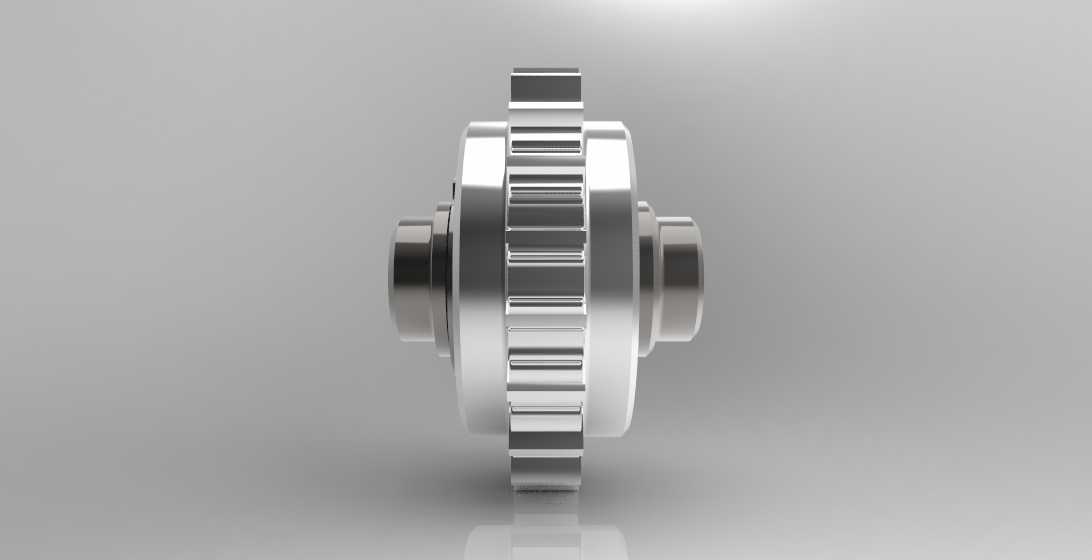

　　这套排挡相关的传动组件，核心应用场景集中在手动挡乘用车辆、小型工程作业机械的变速传动单元中，作为动力切换路径上的核心啮合部件，直接承担不同传动比下的扭矩传递、转速匹配功能，直接决定挡位切换时的动力衔接平顺性与传动效率。从结构拆分来看，整套组件包含带结合齿的啮合齿圈、中间传动衬套、定位轴承三个核心部分，齿圈外侧的渐开线直齿采用标准压力角设计，齿向修缘量控制在微米级，能有效降低高速啮合时的齿面冲击，减少换挡过程中的打齿风险；内侧的花键结构与同步器齿套精准配合，保证挡位结合时的同轴度偏差控制在允许公差范围内，避免动力传递过程中出现偏载磨损。中间的传动衬套采用台阶式轴颈设计，不同轴段的直径差严格匹配安装腔体的定位台阶，

　　衬套内壁的粗糙度要求达到Ra0.8以下，保证与输入轴配合时的滑动顺畅度，同时衬套外壁的环形槽用于安装密封挡圈，防止传动腔体内的润滑油渗漏，也能阻挡外部杂质进入啮合工作面。配套的推力轴承采用薄壁深沟球结构，内圈与衬套轴端过盈配合，外圈与变速箱壳体的定位槽间隙配合，主要承担传动过程中产生的轴向推力，避免齿圈在换挡轴向移动时出现卡滞，同时保证齿圈与相邻挡位齿轮的端面间隙保持在设计值范围内，防止高速转动时出现端面摩擦烧蚀。设计过程中首先要匹配整车的传动比需求，确定齿圈的齿数、模数参数，结合变速箱内部的安装空间边界，确定齿圈的最大外圆直径、衬套的总长度、轴承的安装厚度，所有尺寸都要预留足够的装配公差带，既要保证零件加工时的工艺可行性，

　　也要满足总装线上的装配效率要求。齿部的强度校核需要覆盖发动机最大输出扭矩工况，计算齿根弯曲应力、齿面接触应力的安全系数，确保在频繁换挡、大扭矩冲击的使用场景下不会出现断齿、齿面点蚀等失效问题。安装边界上，整套组件的轴向定位尺寸需要与变速箱输入轴的卡簧槽位置精准对应，径向配合尺寸要兼顾热胀冷缩带来的尺寸变化，不同材质零件的线膨胀系数差异要纳入尺寸补偿计算，避免低温环境下出现配合过紧卡滞、高温环境下出现配合间隙过大异响的问题。实际装配时，齿圈与衬套之间采用过盈压装配合，压装力需要控制在合理区间，防止压装力过大导致衬套变形，压装后要检测齿圈的端面跳动量，保证转动时的动平衡精度，减少高速传动时的振动噪声。

　　这套组件的结构设计充分考虑了传动系统的可靠性要求，每个配合面的尺寸公差、形位公差都经过反复校核，既满足换挡操作的手感清晰度要求，也能保证长期使用下的磨损量控制在合理范围，适配多数中小排量手动变速设备的传动需求，在结构设计层面可以作为同类变速啮合组件的参考范本，建模过程中对齿形参数、配合间隙的还原，也能帮助结构设计人员直观理解排挡传动的工作逻辑，为后续的变速机构优化、零件改型提供直观的三维参考。
