水泥厂熟料输送用齿轮与耳轴结构设计

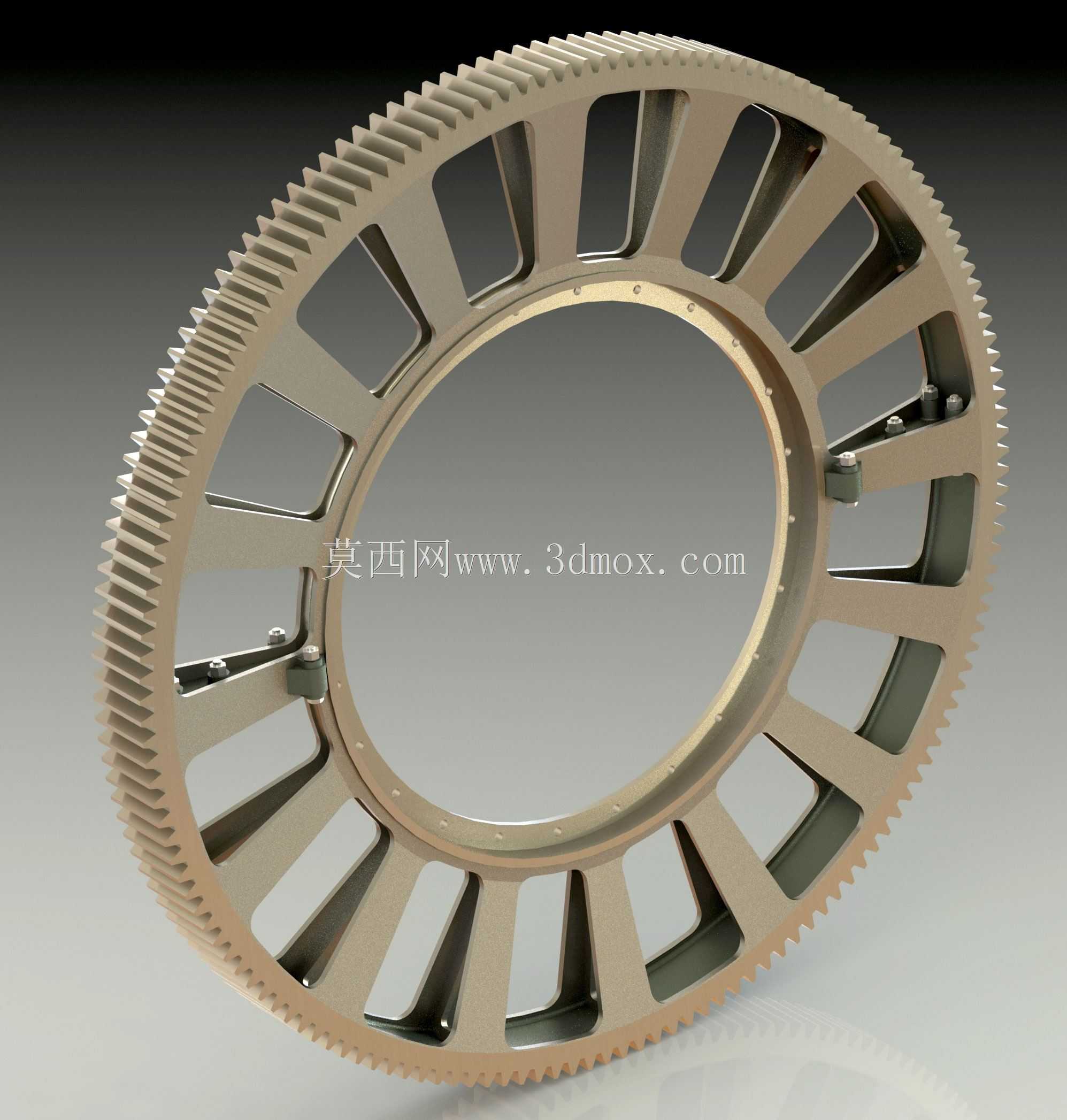

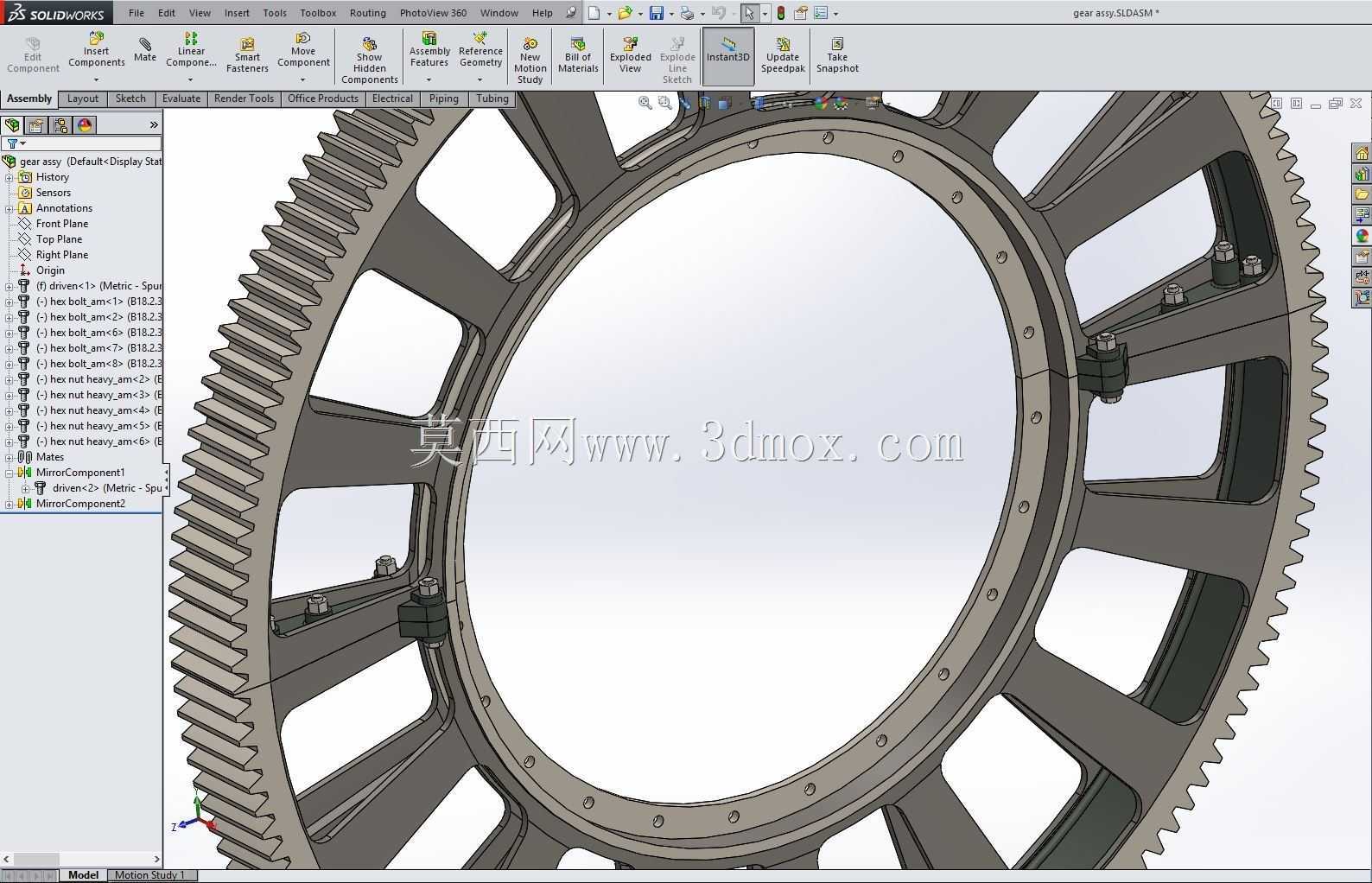

　　在水泥熟料生产的回转窑及配套输送环节，大直径传动齿轮与配套耳轴是承担重载回转、扭矩传递的核心部件，这类部件长期处于高粉尘、高温、连续重载的运行工况，设计阶段需要兼顾结构强度、安装适配性、长期运行可靠性，不能照搬通用齿轮的设计逻辑。从实际工况出发，这类齿轮通常采用辐条式轻量化结构，区别于实心大齿轮的厚重设计，辐条结构在保证整体刚性的前提下，能大幅降低部件自重，减少耳轴及配套支撑轴承的静载负荷，同时降低铸造、加工环节的材料消耗与加工难度。齿轮的轮齿部分采用渐开线齿形设计，齿面预留了足够的硬化处理余量，适配熟料生产现场多粉尘、存在微小硬质颗粒的工况，避免齿面过早出现磨粒磨损。耳轴作为齿轮与回转筒体的连接承载部件，采用分体式螺栓连接结构，

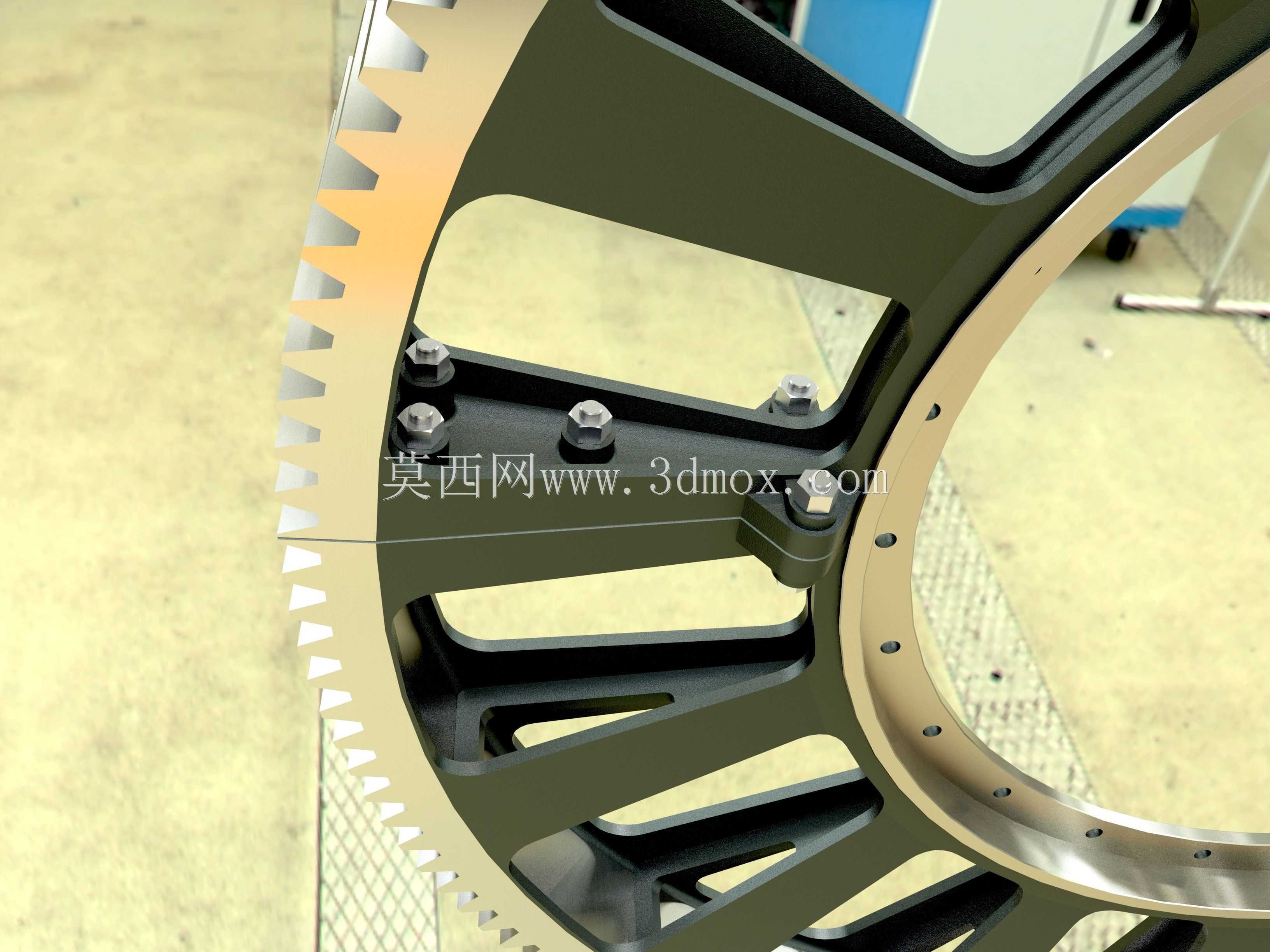

　　而非与齿轮本体一体铸造，这种设计一方面降低了大型铸件的铸造缺陷风险，另一方面当耳轴配合面出现磨损时，可单独更换耳轴组件，无需整体报废大直径齿轮，大幅降低后期运维成本。设计过程中，首先需要匹配回转筒体的安装基准，齿轮内圈的配合止口尺寸严格对应筒体端部的定位法兰，保证齿轮安装后与筒体的同轴度控制在允许公差范围内，避免运行过程中出现偏载、齿面啮合不均的问题。辐条的截面采用变厚度设计，靠近齿圈的位置厚度更大，向中心连接盘方向逐步过渡，应力分布更均匀，避免应力集中导致的辐条断裂风险，每根辐条上的螺栓连接孔位置都经过受力校核，保证耳轴与齿轮本体连接后，螺栓承受的剪切力、拉应力均在材料许用范围内。齿轮的齿宽参数结合传递扭矩大小、支撑跨距确定，

　　保证轮齿啮合的重合度满足重载连续运行要求，避免出现断齿、点蚀等早期失效问题。耳轴的配合面采用精加工处理，表面粗糙度控制在合理范围，与支撑托轮的接触面积满足比压要求，避免运行过程中出现接触应力过大导致的表面压溃、胶合问题。考虑到水泥生产现场的安装条件，齿轮采用分瓣式拼接结构的设计预留，方便现场吊装、拼接安装，拼接位置的定位销孔严格配做，保证拼接后齿圈的圆度、齿距累积误差符合传动精度要求。在安装边界方面，齿轮的外径尺寸需要匹配现场的传动小齿轮安装中心距，保证啮合侧隙在合理范围，既不能因为侧隙过小导致运行卡滞、热胀卡死，也不能因为侧隙过大导致传动冲击、反向间隙过大。耳轴的轴颈尺寸匹配现有托轮组的支撑宽度，

　　不需要对现有托轮基座进行大规模改造，就能实现部件的替换安装，降低产线改造的工程量。齿轮上的减重孔设计并非单纯为了减重，同时兼顾了现场安装时的吊装穿绳、后期运维时的内部检查通道功能，孔边都做了圆角过渡处理，避免应力集中。轮缘部分的厚度经过刚度校核，保证在最大传递扭矩下，轮缘的变形量不会影响轮齿的正常啮合，避免出现啮合干涉、载荷集中在局部轮齿上的问题。连接耳轴的螺栓采用高强度铰制孔螺栓，螺栓孔与螺栓的配合精度满足剪切力传递要求，螺栓预紧力按照计算值严格控制，避免运行过程中螺栓松动导致的连接失效。整体结构设计充分考虑了水泥熟料生产现场的高温环境，不同部位的热胀量都经过计算，预留了足够的热变形间隙，避免高温运行时部件膨胀导致的卡滞、变形问题。这类部件的三维建模过程中，需要严格控制各配合面的尺寸公差、形位公差，尤其是齿圈的圆度、同轴度，耳轴配合面的圆柱度，连接孔的位置度，这些参数直接决定了部件安装后的运行稳定性。建模时还需要考虑铸造拔模斜度、加工余量的预留，避免设计出的结构无法通过现有铸造、加工工艺实现，辐条与齿圈、中心连接盘的过渡位置都采用大圆角过渡，减少铸造应力集中，降低铸件出现裂纹的风险。对于长期运行可能出现的磨损问题，齿面、耳轴配合面都预留了足够的修复余量，方便后期现场在线修复时，不会因为尺寸超差导致部件报废。
