87度异径三通KG弯管管路连接件

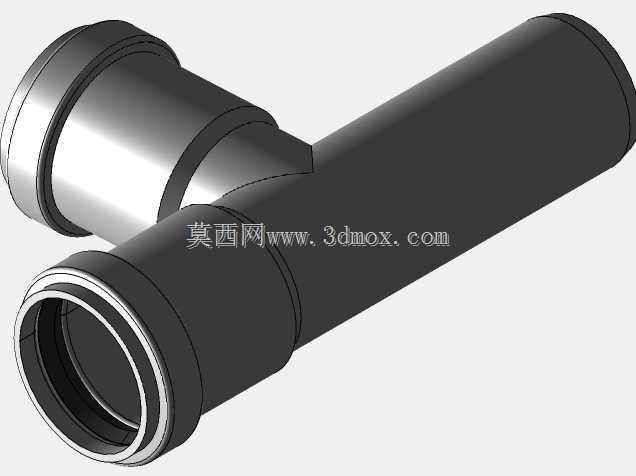

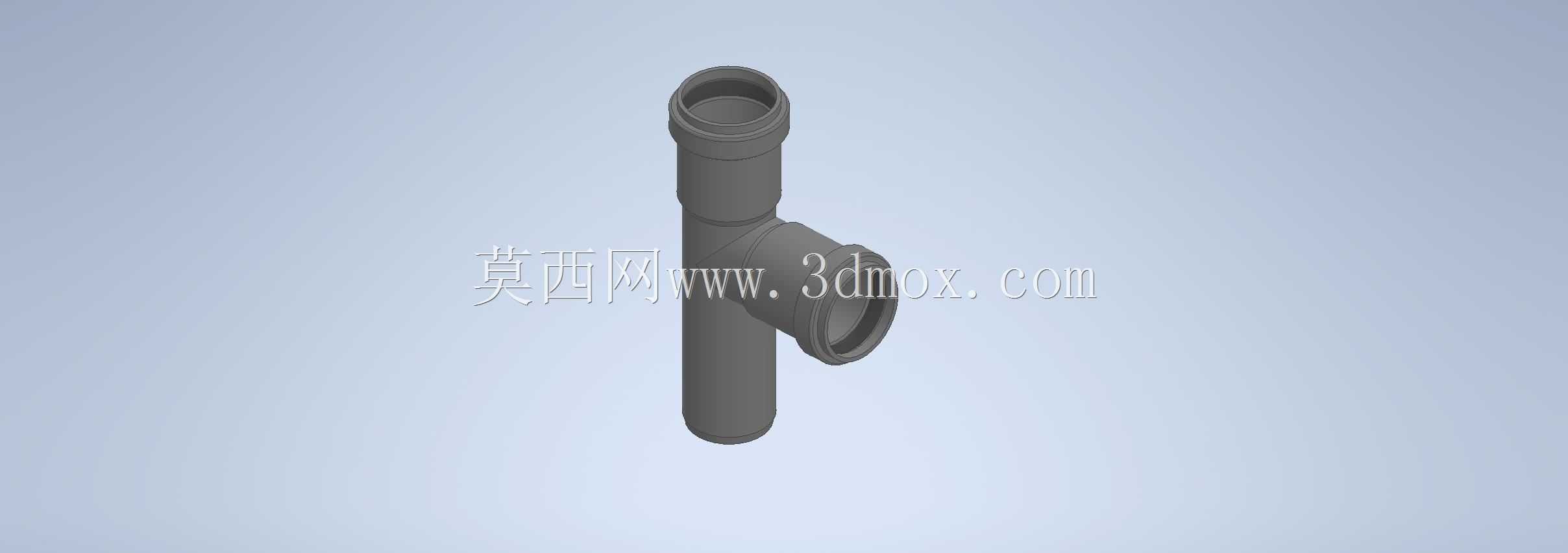

　　在民用建筑给排水、市政流体输送、小型工业工艺管路的布设作业中，经常会遇到主管道与分支管路存在小角度斜向接驳的需求，常规90度正三通无法适配现场的管路走向偏差，强行掰管对接会造成管路应力集中，长期使用下容易出现接口渗漏、管材形变开裂的问题，这款87度异径斜三通弯管就是针对这类场景开发的专用管路连接件。从实际使用场景来看，这类管件多用于室内冷热水管布设、户外埋地排水支管接驳、小型暖通管路的分支连接，尤其适合旧房改造、现场管路走向存在小幅偏差的施工场景，不需要额外增加过渡接头调整角度，能够减少管路接驳点数量，降低渗漏风险。从功能特性上看，这款管件采用斜向分支结构，分支端与主管轴向夹角为87度，相比正三通能够降低流体在分支位置的局部阻力，

　　减少流体转向时的紊流与水锤冲击，对于输送含微小杂质的流体时，也能降低杂质在转角位置淤积堵塞的概率；两端承插式的接口结构，适配对应公称通径的管材插入连接，配合密封圈或者粘接工艺即可完成密封固定，安装操作门槛低，现场施工不需要复杂的专用工装。在设计思路上，这款管件首先考虑了管路安装的容错性，87度的夹角设计预留了3度的安装调整余量，能够抵消现场管材裁切、预埋定位产生的小幅角度误差，避免安装时出现强行对口的问题；主管与分支采用异径设计，主管通径大于分支通径，匹配常规管路系统中主路流量大于支路流量的流体分配特性，保证主路流体输送效率不受分支接驳的过度影响；管壁厚度按照常规低压流体输送的压力等级设计，承口位置做了加厚处理，

　　能够承受管材插入时的敲击力，以及长期使用下的管路轴向拉力，避免承口位置开裂。外形尺寸与安装边界方面，这款管件主管为上下贯通的等径直筒结构，整体轴向长度满足承插深度要求，两端承口的内径与对应公称通径管材的外径公差匹配，保证插接后的同轴度；分支接口从主管侧部斜向引出，分支的轴向长度同样满足承插安装的深度要求，分支端面与主管外壁的距离预留了足够的操作空间，安装时可以方便地操作管件卡紧、涂胶或者拧紧紧固件，不会出现工具与主管干涉的问题；安装时需要注意分支方向要与管路走向对齐，承插深度要达到标定刻度，避免插入深度不足导致接口脱开，同时管路固定支架的位置要距离管件接口一定距离，避免支架应力直接作用在接口位置。

　　这类斜向异径弯管三通在实际工程中能够大幅减少管路调整的工作量，相比多个弯头加正三通的组合接驳方式，整体结构更紧凑，占用的安装空间更小，在狭小的管井、吊顶内布设管路时优势尤为明显，同时更少的接驳点也意味着后期运维的渗漏排查点更少，能够降低长期使用的维护成本。建模过程中需要重点关注承口的倒角尺寸、分支与主管的相贯线过渡处理，相贯位置做圆角过渡能够降低流体阻力，同时避免应力集中导致的管件强度不足，承口内部的限位台阶尺寸要准确，保证管材插入到位后不会顶到分支流道，影响流体的正常通行。
