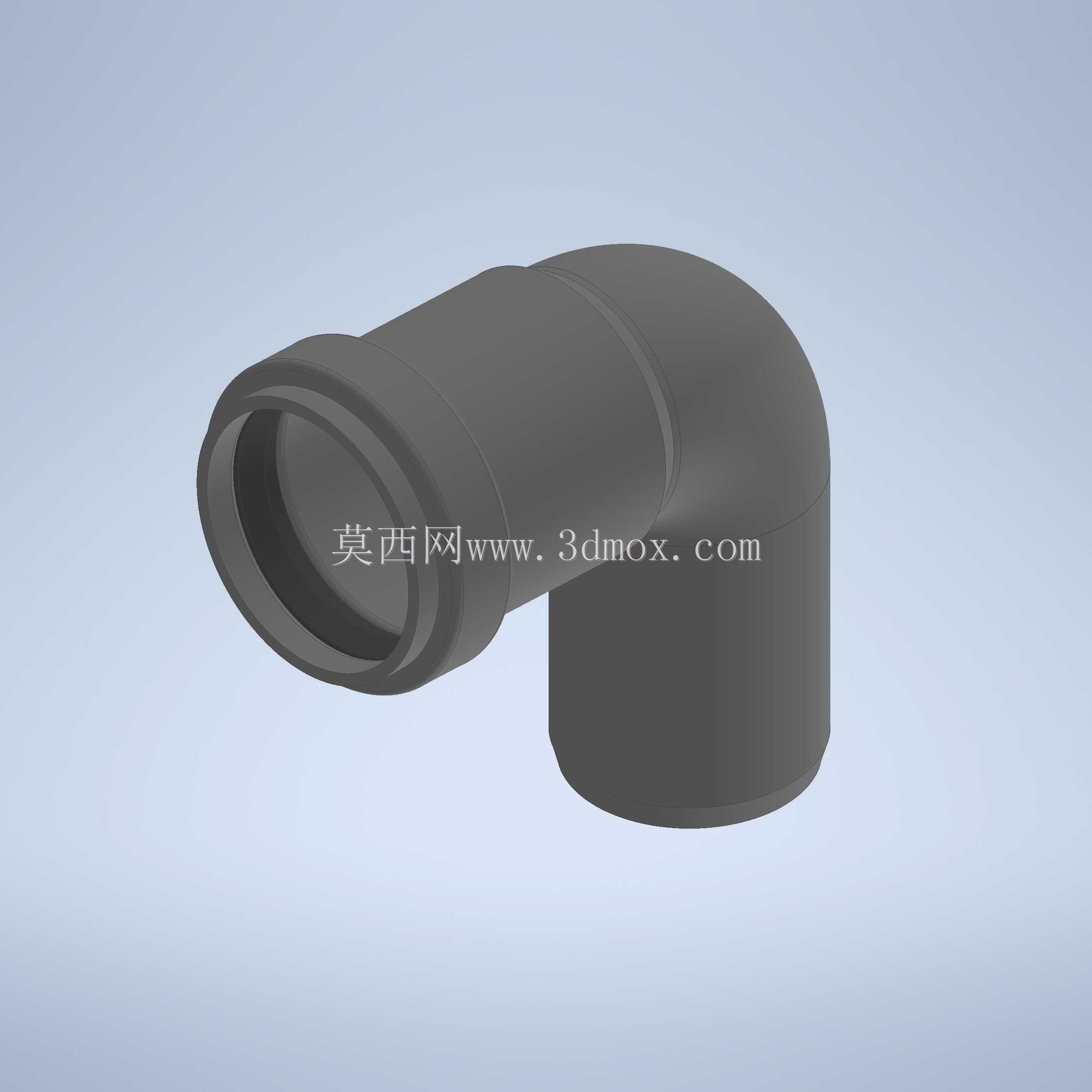

DN32规格87度KG系列直角弯管结构

　　在民用建筑给排水、市政管网布设、工业流体输送管路系统中，管路走向调整是管路布设环节无法避开的核心需求，这类小角度偏置的弯管配件，往往是解决管路转角布设、避让现场结构障碍的核心基础零件。这款87度弯管针对DN32公称通径的管路场景设计，区别于常规90度直角弯管，3度的偏角设计并非加工误差，而是专门针对现场管路安装的累计公差、管路热胀冷缩的形变余量做的补偿设计，在长距离直线管路转直角布设的场景中，常规90度弯管会因为管材自身的生产公差、安装时的对接错位，导致接口处出现额外的装配应力，长期使用下容易在接口位置出现渗漏甚至开裂，而87度的偏角可以预留出微小的角度调整空间，让安装人员在对接相邻管段时，能够通过弯管自身的角度余量抵消掉管材、

　　安装基面带来的累计误差，降低装配难度的同时，也能减少接口处的长期应力集中。从结构设计来看，这款弯管采用一端承插式的接口结构，承口端的内径尺寸匹配DN32管材的外径公差带，承口内部预留了密封件的安装槽位，安装时将管材插入承口后，通过密封件实现径向密封，不需要额外做焊接或者螺纹加工，能够大幅提升现场管路安装的效率，尤其适合家装给排水、小型工业循环水这类对安装效率要求较高的场景。弯管的转弯段采用等径圆弧过渡结构，转弯处的内壁圆弧半径经过流体阻力优化，不会出现直角转弯带来的流体紊流、压损过大的问题，在输送带微小杂质的流体时，也不容易在转弯位置出现杂质沉积堵塞的情况，能够有效降低管路长期运行的维护成本。从安装边界来看，

　　这款弯管的两个接口端的轴线夹角为87度，两个接口的端面到转弯中心点的距离保持一致，在做管路排布建模时，可以直接以转弯中心点为基准做坐标定位，不需要额外计算角度偏置带来的尺寸偏移，能够有效提升三维管路布设的效率。弯管的外壁厚度按照公称压力1.6MPa的使用场景设计，管壁厚度均匀，转弯位置没有出现壁厚减薄的情况，能够满足常规冷热水输送、低压工业流体输送的压力需求。在实际项目应用中，这类弯管除了用于常规的直角转向，还可以多个组合使用，实现管路的小角度连续偏置，比如在遇到建筑结构梁柱、其他专业管线需要避让时，通过两个87度弯管的组合，可以实现6度的管路偏转角，不需要定制特殊角度的弯管配件，能够大幅降低项目的配件采购成本，

　　也能减少现场安装的待料时间。建模过程中，针对承口端的密封槽位置做了尺寸公差的匹配设计，槽位的宽度、深度都适配常规的橡胶密封圈尺寸，不需要额外修改密封件的选型参数，导入装配体后可以直接调用标准密封件完成装配，不需要二次调整配合尺寸。弯管的外表面没有多余的凸起结构，安装后外轮廓规整，在做管线综合排布时，不会因为外形凸起和其他专业管线、建筑结构产生碰撞，能够有效减少管线综合调整的工作量。对于管路设计人员来说，这类标准角度的弯管模型可以直接复用在不同的项目场景中，不管是家装的给水管路布设，还是工厂的循环冷却水管路、小型市政的分支管路，只要是DN32通径的管路转角位置，都可以直接调用，不需要重复建模，能够大幅提升三维设计的工作效率。在实际安装场景中，这款弯管的重量较轻，单人即可完成对接安装，不需要借助大型吊装工具，适合狭小空间内的管路施工作业，比如吊顶内的给水管路安装、设备周边的狭小空间管路对接，都可以快速完成装配。另外，87度的角度设计也考虑了管路通水后的水锤效应影响，微小的角度偏置可以分散水锤带来的瞬间冲击力，避免冲击力直接垂直作用在接口位置，提升管路系统的长期运行稳定性，减少接口渗漏的概率。
