DN32规格45度KG系列弯管结构设计

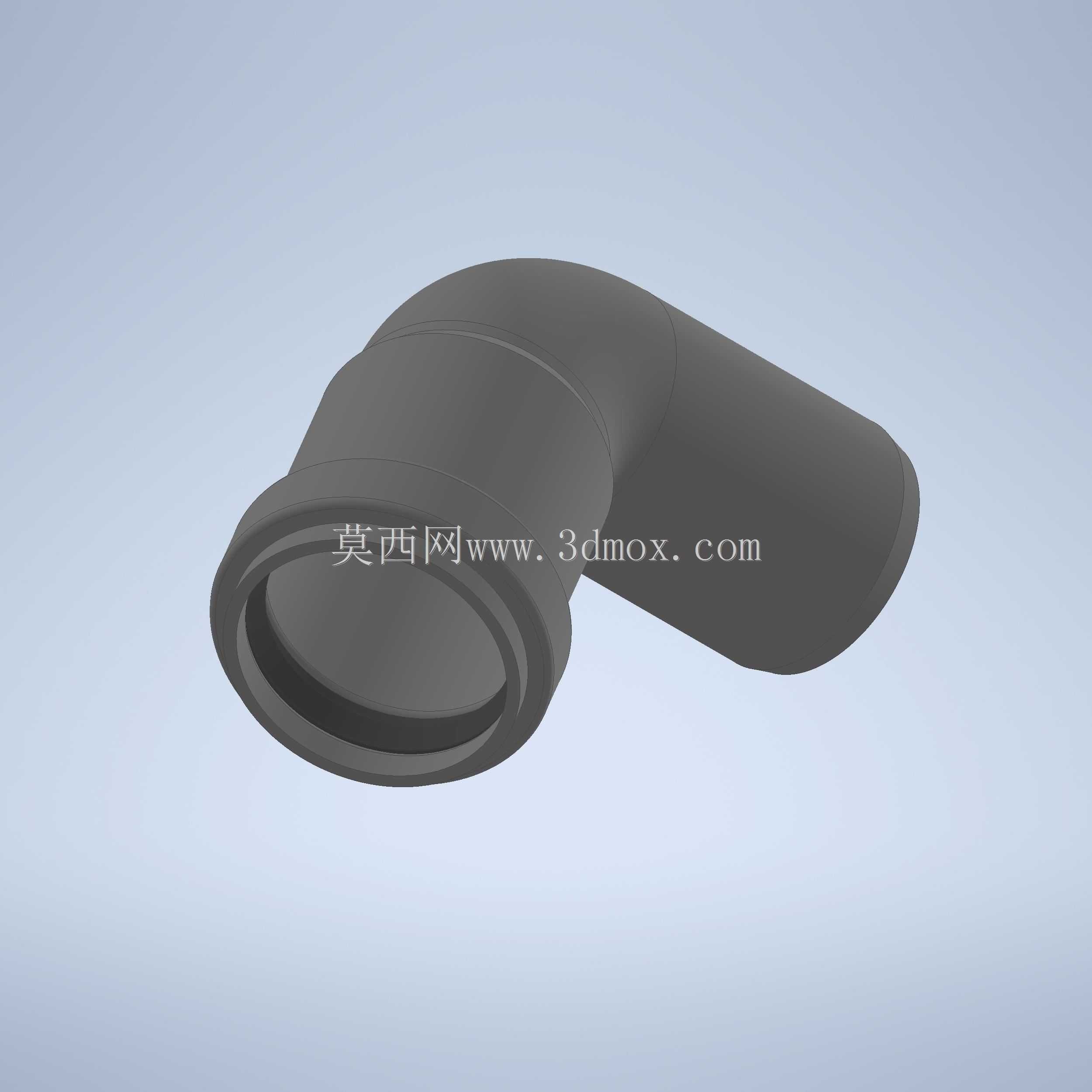

　　在民用建筑给排水、工业流体输送、暖通空调管路布设等场景中，管路走向调整是管路系统搭建时无法避开的环节，45度弯管作为小角度转向的核心连接件，相比90度弯管能大幅降低流体转向时的局部阻力，减少管路内的紊流与压力损失，尤其适合对流体压降敏感的供水、排污以及低压气体输送场景。这款DN32规格的45度KG弯管，在设计阶段首先围绕公称通径的匹配性做了基准校核，DN32对应的公称通径为32mm，适配常规1.25寸的输送管路，两端的承插接口做了阶梯式限位结构，安装时管道插入承口后会被内部台阶定位，保证插入深度一致，避免因插入深度不足导致的连接脱落或者插入过深挤占通径的问题，承口内壁预留了密封件安装槽位，可适配橡胶密封圈或者粘接密封的施工需求，不管是硬质PVC管路的粘接连接，还是金属管路的密封圈卡接，都能保证连接部位的密封可靠性。

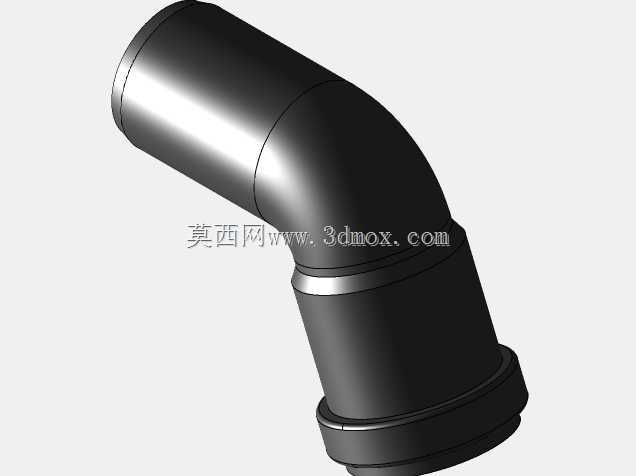

　　从结构形态来看，这款弯管的转弯段采用了大曲率半径的圆弧过渡设计，转弯处的内壁做了顺滑处理，没有直角转折或者凹凸台阶，流体经过转弯段时可以顺着圆弧壁面平缓改变流向，不会出现局部流速骤变产生的水锤或者气蚀问题，长期使用时转弯段的内壁冲刷磨损也会比小曲率弯头更均匀，能有效提升管件的使用寿命。弯管的外壁在承口位置做了加厚加强处理，因为承插部位是管路安装时受力最集中的位置，不管是安装时的敲击就位，还是后期管路运行产生的轴向拉力，都需要承口部位有足够的结构强度，加厚的外壁可以避免承口受力开裂，同时外壁做了均匀的壁厚控制，整个管件的壁厚偏差控制在合理范围内，不会出现局部过薄导致的承压不足问题。

　　在安装边界的适配性上，这款弯管的两个接口轴线夹角严格控制在45度±0.5度的公差范围内，管路布设时可以精准计算管路走向，不会因为管件角度偏差导致后续管路对接出现错位应力，两个承口的端面都做了垂直于自身轴线的切削处理，和管道对接时端面可以和管道端面完全贴合，保证密封面的贴合度。弯管的整体外形没有突出的棱角或者多余的结构，在狭小的管井、吊顶内布设管路时，不会因为外形凸起和周边的结构、其他管线产生干涉，安装时所需的操作空间更小，适合紧凑空间内的管路组装。

　　从实际使用的功能特性来看，这款弯管可以适配常温下的清水、生活污水、低压空气等多种介质的输送场景，承插式的连接方式安装效率高，不需要复杂的焊接或者法兰对接工序，普通施工人员经过简单培训就可以完成安装，后期如果需要管路改造，也可以方便地拆卸更换。设计阶段还做了承压能力的结构校核，在常规1.6MPa的工作压力下，弯管的转弯段和承口部位的应力都处于材料许用应力范围内，不会出现长期承压变形的问题，内壁的顺滑结构也不容易积存杂物，在排污管路中使用时不容易出现堵塞问题，减少后期管路维护的频次。

　　在建模逻辑上，这款弯管首先以两个接口的轴线为基准建立45度夹角的基准平面，先绘制出内部通径的完整流道轮廓，保证流道的顺滑过渡，再基于流道向外偏移均匀的壁厚，之后在承口位置绘制阶梯状的接口结构，添加密封槽的细节特征，最后对所有的棱角位置做倒圆角处理，避免应力集中，整个建模过程完全遵循实际管件的加工工艺逻辑，模型的尺寸和实际量产的管件尺寸完全一致，可以直接用于管路系统的装配干涉检查、管路压力损失模拟，也可以作为管件选型时的三维参考，帮助设计人员在管路布设阶段提前预判安装空间、核算管路走向，减少现场施工时的设计变更。
