67度DN32规格KG弯管结构设计

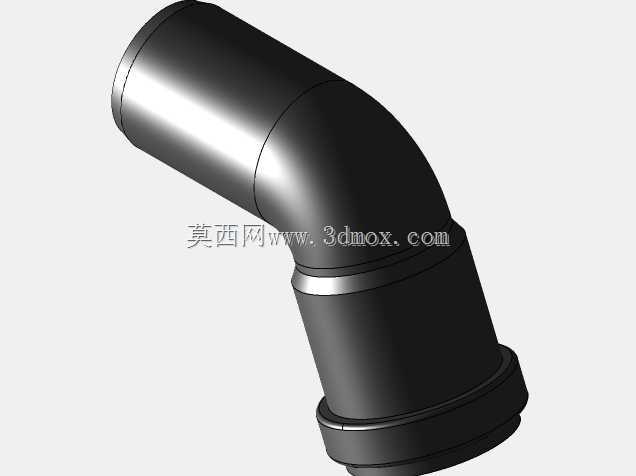

　　在民用建筑给排水、市政管网布设、工业流体输送管路的施工场景中，小角度转向的管路衔接一直是容易出现渗漏、流阻过大问题的节点，这款67度转向的DN32规格KG弯管，正是针对这类非直角转向的管路布设需求设计的专用衔接配件。日常做管路三维排布时，很多新手设计师容易陷入“转向全用90度弯头凑角度”的误区，最后要么管路走向生硬挤占其他设备安装空间，要么强行掰管导致接口处应力集中，后期运行时受流体压力冲击、温度形变影响很容易出现接口脱开、焊缝开裂的问题，而67度的转向角度刚好适配多数现场管路斜向接驳的场景，不用额外搭配多段短管拼接就能完成转向，能有效减少管路整体的接口数量，降低渗漏风险。从结构设计逻辑来看，这款弯管采用了等径通腔的结构设计，

　　整个流道内壁做了顺滑的弧度过渡，没有突兀的折角或者台阶，流体经过转向段时不会产生明显的涡流区，一方面能降低管路运行时的流阻损失，减少输送过程中的动力损耗，另一方面也能避免流体中的杂质在转角处沉积堵塞，尤其是在输送带有少量固体颗粒的污水、或者粘稠度稍高的流体时，顺滑流道的优势会更明显。弯管的承口端做了加厚的止口结构，安装时不管是采用粘接、热熔还是卡箍连接的方式，都能有足够的接触面积保证连接强度，承口内侧的限位台阶能保证管道插入深度一致，不会出现现场施工时管道插接过深顶到弯管内腔造成通径缩小，或者插接过浅导致连接强度不足的问题。从安装边界尺寸来看，这款弯管的两个接口中心距经过精准核算，在DN32的公称通径下，

　　弯管的弯曲半径符合管路配件的通用设计规范，既不会因为弯曲半径过小造成流道弯折过急，也不会因为弯曲半径过大导致配件整体尺寸过长，挤占有限的安装空间。做设备配套的管路设计时，这款弯管的外形轮廓规整，没有突出的加强筋或者冗余结构，不管是在狭小的管道井内布设，还是在设备内部的紧凑空间里安装，都能顺利完成排布，不会和周边的支架、其他管线、设备壳体产生干涉。实际选型时需要注意，这款弯管的公称通径为DN32，适配的是外径一致的同规格管材，67度的转向角可以和现场的管路走向精准匹配，不用额外对管材进行斜切加工，能大幅降低现场施工的工作量，也能避免现场手工切管造成的切口不平整、角度偏差带来的连接问题。弯管的整体壁厚经过强度校核，

　　能满足常规低压流体输送的压力要求，日常使用时不用额外做加强处理，只要按照规范完成接口连接，就能长期稳定运行。在三维建模过程中，这款弯管的曲面过渡做了连续曲率处理，导入到装配体中进行管路干涉检查时，不会出现曲面碎面、边界错位的问题，能直接用于管路整体的BIM建模、设备装配仿真，也可以导出用于加工生产的工程图纸，不用再对模型曲面进行修补调整。很多现场施工时遇到的管路转向问题，本质上是前期设计时没有选对适配角度的配件，强行用标准角度弯头拼接，最后不仅管路外观杂乱，还会留下运行隐患，这类非标准角度的等径弯管，刚好填补了常规90度、45度弯头之间的角度空白，让管路布设可以更贴合现场实际空间走向，减少不必要的管路绕行，在保证管路运行稳定性的同时，也能让整体管路排布更规整美观。
