DN32规格KG型管道插座插头结构件

　　在民用给排水、工业流体输送、暖通空调管路、低压气动系统的现场布管作业中，这类DN32规格的KG型插座插头是管路快速接驳场景里的常用基础连接件，主要承担同公称通径管路端头的快速对接、密封隔断与快拆维护功能，不需要额外焊接或者套丝作业，就能实现管路端头的可靠连接，大幅缩短现场管路装配的工期，也降低后期管路改线、元件更换的拆装难度。从实际使用场景来看，这类接头常应用在车间压缩空气支管路末端、建筑给排水临时接驳段、小型暖通设备的管路对接位，也会用在一些低压流体输送设备的进出液口位置，适配公称通径32mm的常规管路，安装时不需要复杂的专用工装，普通作业人员经过简单交底就能完成对接操作。

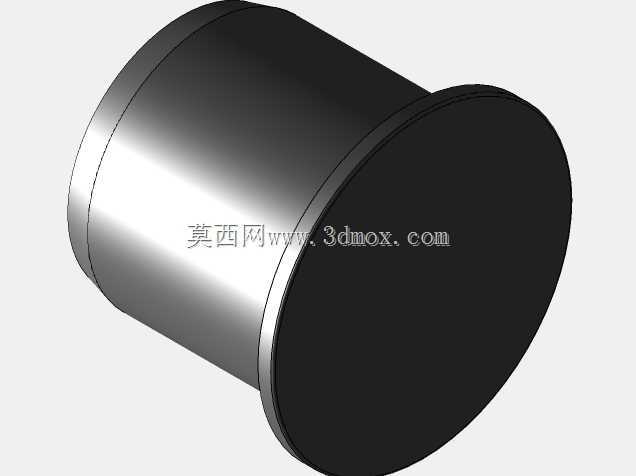

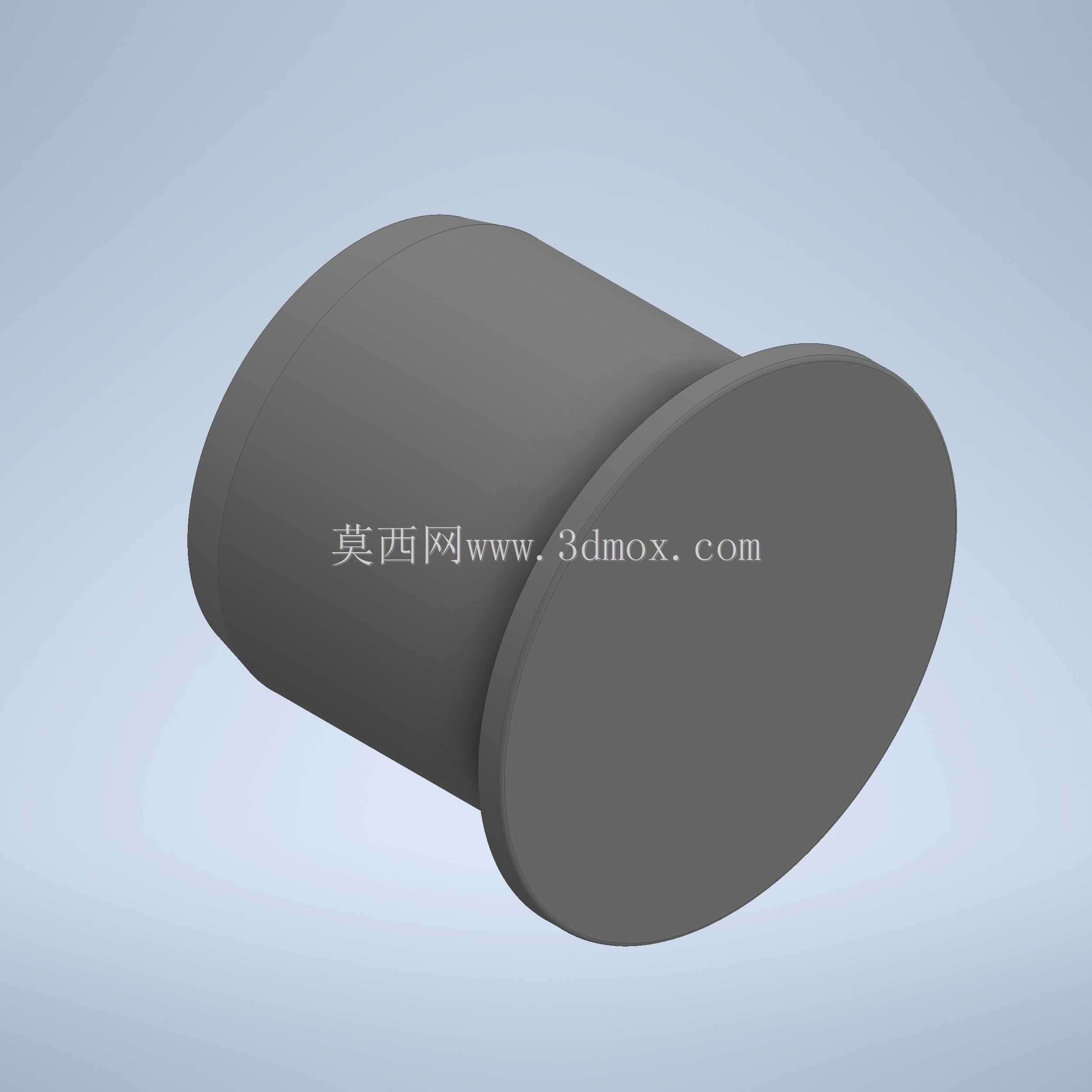

　　从结构设计逻辑来看，这个构件采用了一体式柱体加端法兰的造型，主体圆柱段是插入适配插座的核心配合段，外圆尺寸严格匹配DN32对应的管路通径配合公差，表面做了光滑处理，避免插入时刮伤插座内部的密封胶圈，端头的法兰边是轴向定位结构，插入到位后法兰端面会和插座端面完全贴合，既起到插入深度的硬限位作用，避免插入过深挤坏内部密封件，也能在接头承压时提供轴向的受力支撑，防止管路内压作用下接头从插座内脱出。整个构件没有多余的冗余结构，所有外轮廓都做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装作业时划伤操作人员，另一方面也减少流体在接头位置的紊流产生，降低管路输送过程中的压损。

　　做三维建模的时候，首先要确定核心的配合尺寸基准，以圆柱段的轴线作为整个零件的设计基准，所有径向尺寸都围绕这个轴线标注公差，圆柱段的外圆尺寸要和对应KG插座的内孔尺寸保持合理的配合间隙，既要保证插入时的顺畅度，不能出现卡滞，也要控制间隙量避免密封失效。端头法兰的直径要大于圆柱段外径，法兰厚度根据DN32管路的常规承压等级设计，保证在1.6MPa的常规工作压力下不会出现轴向变形，法兰和圆柱段的衔接位置做了R角过渡，避免应力集中，长期受管路振动或者压力冲击时不会在衔接位置出现断裂问题。整个零件的壁厚设计保持均匀，避免注塑或者机加工过程中出现缩孔、变形等缺陷，适合采用硬质PVC、尼龙或者镀锌钢材作为加工原料，适配不同输送介质的防腐、承压需求。

　　从安装边界来看，这个接头的轴向总长度控制在合理范围，插入插座后外露的法兰段不会占用过多的管路安装空间，适合在管路排布紧凑的设备内部或者管廊夹层里使用，径向尺寸以圆柱段外径为基础，法兰外沿的突出量很小，相邻管路排布时不需要预留过大的安装间距，能有效提升管路排布的空间利用率。对接时只需要将圆柱段对准插座内孔，均匀用力推到法兰端面和插座端面贴合即可完成连接，拆卸时只需要按压插座对应的解锁卡环就能直接拔出，不需要转动接头，对于一些已经固定好的刚性管路来说，这种直插式的结构能避免拆装时扭动管路带来的密封松动问题。

　　在实际选型适配的时候，要注意这个接头的通径是严格对应DN32规格，不能和其他公称通径的KG插座混用，否则会出现密封不严或者无法插入的问题，同时要根据输送的介质类型选择对应材质的接头，输送水类介质可以选用普通硬质PVC材质，输送压缩空气或者轻度腐蚀性流体可以选用尼龙材质，输送高温流体或者高压油路则需要选用金属材质的同结构接头。建模过程中要重点保证圆柱段的圆柱度公差，以及法兰端面和圆柱轴线的垂直度公差，如果圆柱度超差，插入时会出现卡滞，长期使用也会出现偏磨导致密封泄漏，如果法兰端面和轴线不垂直，对接后法兰面和插座面不能完全贴合，会出现轴向受力不均，容易在压力波动时出现接头脱开的问题。
