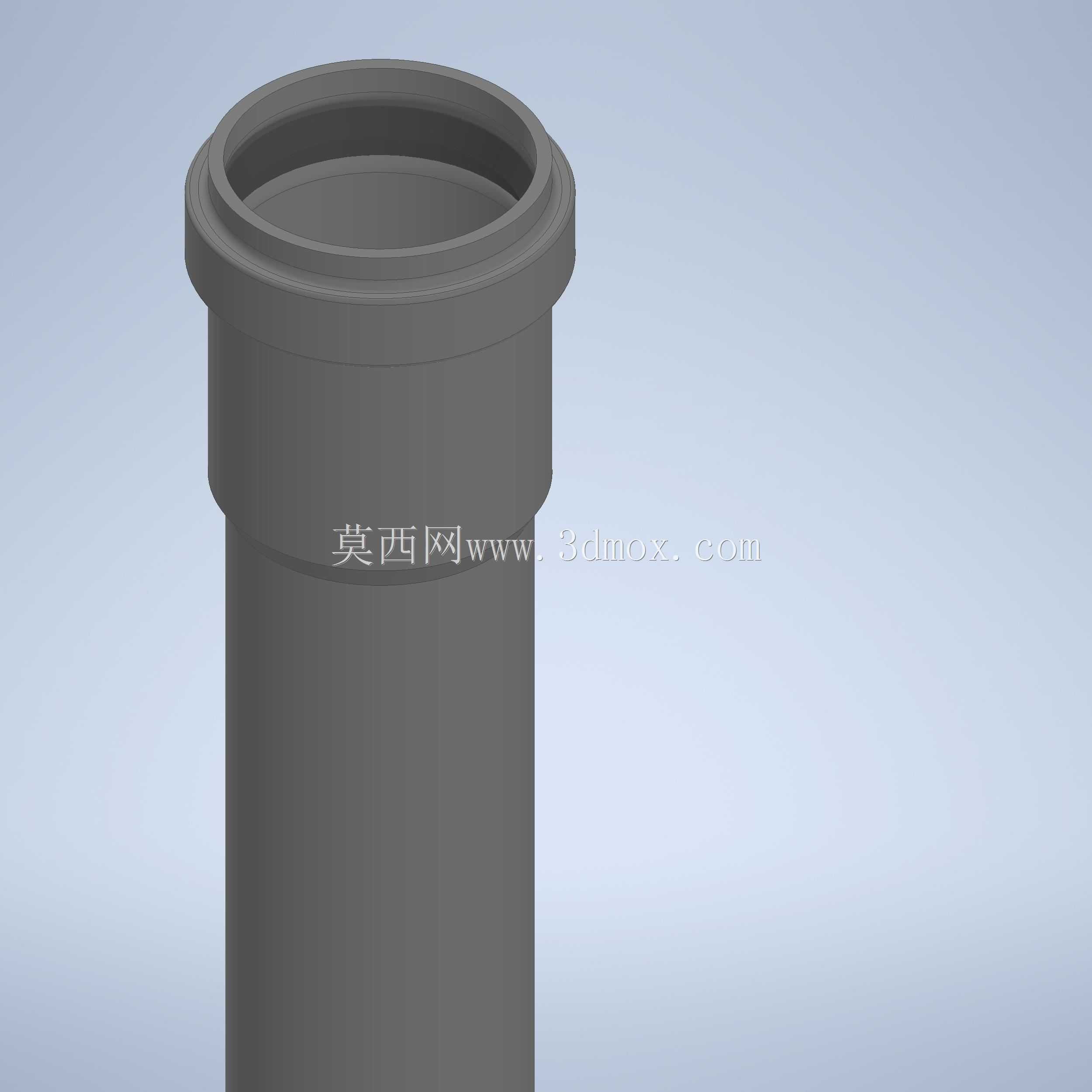

承插式KG给排水管材三维结构设计

　　在民用建筑给排水、市政低压输水、农田灌溉管网的布设场景中，这类承插式KG管是管路系统里用量极大的基础连接件，区别于传统粘接式PVC管，其扩口承插的结构设计能大幅降低现场安装的操作门槛，无需额外涂抹粘接剂等待固化，搭配配套橡胶密封圈即可完成密封连接，在赶工期的管网抢修、临时输水线路搭建场景中优势十分明显。从结构设计逻辑来看，该管材一端做了加厚扩口处理，扩口内壁预留了标准的密封圈安装槽位，安装时仅需将同规格管材的平口端插入扩口段，挤压密封圈实现径向密封，这种连接方式允许管路存在微小的轴向偏移与角度偏转，能很好地适应地基不均匀沉降带来的管路应力，避免传统刚性粘接接口在地基形变时出现的开裂渗漏问题。管材主体采用等壁厚设计，

　　整段2000mm长度的管身壁厚保持均匀一致，既保证了额定压力下的结构强度，也避免了局部壁厚过大造成的材料浪费，管身外壁做了光滑处理，降低输水过程中的沿程阻力，减少输送过程中的水头损失。从安装边界来看，DN32的公称通径对应1.2寸的管路规格，适配小流量输水支路的布设需求，承口端的外径尺寸比管身外径大出一个密封槽的壁厚增量，安装排布时相邻管路的中心距需要预留足够的承口安装空间，避免多管并行排布时出现干涉。在管路转弯、变径的节点位置，该规格管材可直接搭配同系列的弯头、三通等配件完成拼接，无需额外加工管端，现场施工时仅需将管端插入到位即可，相比传统螺纹连接的金属管材，不需要套丝、缠生料带等工序，安装效率能提升数倍。设计建模过程中，

　　需要重点把控承口段的尺寸公差，尤其是密封圈槽的深度与宽度公差，槽位过深会导致密封圈压缩量不足出现渗漏，槽位过浅则会导致插装阻力过大，现场安装难以插装到位，同时承口端部做了圆弧导向处理，方便安装时快速对准，也能避免插装时刮伤橡胶密封圈。管身与承口的过渡段做了圆弧过渡处理，避免应力集中，在管路承受内压或者外部覆土压力时，过渡位置不会出现应力开裂的问题，整根管材的直线度公差控制在合理范围内，避免长距离布设时出现管路偏斜，影响接口的密封性能。在实际工程应用中，这类管材常被用于室内外重力流排水、低压生活给水、园林灌溉输水等场景，其光滑的内壁不易结垢，长期使用也不会出现通径缩小的问题，相比同规格的金属管材，自重更轻，单人即可完成搬运与安装，

　　不需要大型吊装设备辅助，在狭小空间的管路改造项目中适用性极强。建模时需要还原承插接口的配合间隙，预留出密封圈的压缩空间，同时还原管身的均匀壁厚特征，保证后续做有限元受力分析时，能准确模拟管材在内压、外压作用下的形变情况，为管路系统的压力等级选型提供准确的模型依据。
