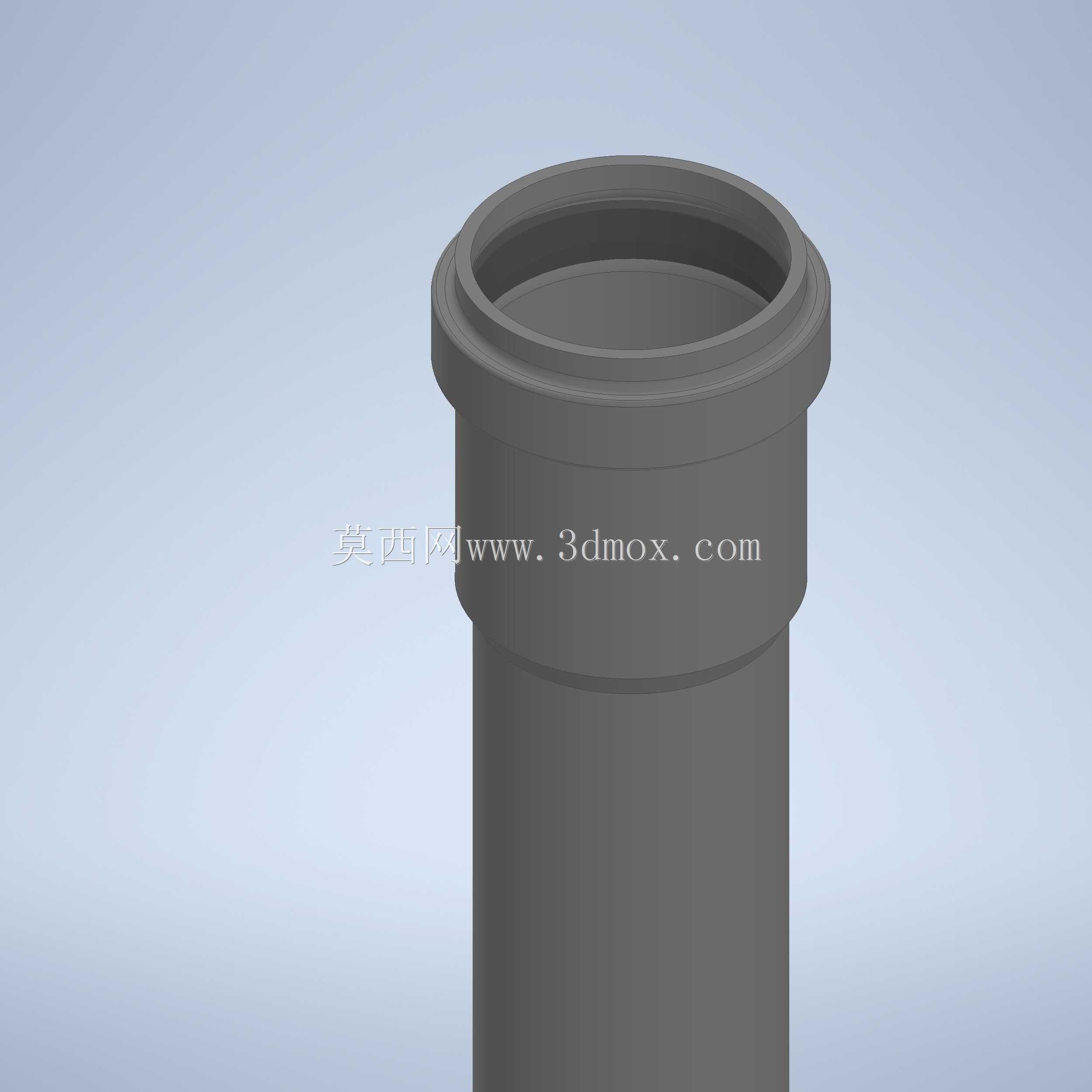

DN32规格1500mm长度承插式KG管道

　　日常做建筑给排水、市政管线排布的三维建模时，这类承插式KG管是管路系统里最常用的基础构件，很多刚入行的建模人员容易忽略这类管件的安装边界细节，导致后期出施工图纸时出现管线碰撞、安装间隙不足的问题。这款DN32公称通径的KG管，有效长度为1500mm，承口端做了加厚的扩径结构，和同规格的管道插口配合时，不需要额外焊接或者法兰连接，直接插入配合橡胶密封圈就能完成密封，在室内冷水管排布、室外埋地弱电穿线防护、小型农田灌溉支管路搭建场景里都有大量应用。从结构设计角度看，承口部位的壁厚比直管段厚2mm左右，主要是考虑到承插配合时的受力需求，管道插入后承口要承担接口处的径向挤压力，同时还要抵消管线轻微沉降带来的剪切力，如果承口壁厚和直管段一致，

　　长期使用很容易在接口位置出现开裂渗漏。直管段的外壁做了均匀的壁厚设计，通径全程保持32mm的有效过流断面，不会出现局部缩径影响流体输送效率的问题，做管路流体仿真的时候，可以直接提取内壁流道，不需要额外修正局部断面尺寸。安装边界上需要注意，承口端的轴向长度是65mm，实际排布管线时，两根同规格管道对接后，有效占用的轴向长度是单管长度加上承口的配合深度，不能直接按单管长度累加计算管线总跨度，否则会出现管线长度不足、末端接口无法对齐的问题。另外承口的外圆直径比直管段大18mm，做管线综合排布的时候，要给承口位置预留足够的径向安装空间，尤其是在管线密集的管井内，不能只按直管段的外径算排布间距，不然相邻管道的承口位置会出现碰撞。

　　这类管道的建模难点主要在承口内部的密封槽结构，很多简化模型会省略密封槽的细节，但是如果要做装配干涉检查、密封圈选型匹配的话，密封槽的深度、宽度、槽口的倒角尺寸都要准确还原，不然选出来的密封圈压缩率不符合要求，要么密封失效漏水，要么插入阻力过大现场安装困难。实际工程里，这类1.5米长度的管段属于中等长度规格，相比1米的短管能减少接口数量降低渗漏概率，相比2米以上的长管，搬运和现场裁切更方便，在楼层高度3米左右的住宅给排水立管安装里，两根管就能覆盖一层楼的高度，中间只需要一个接口，安装效率很高。做三维建模的时候，直管段的同轴度公差要控制在0.5mm以内，不然长管段装配后会出现端部偏斜，累积误差过大的话，

　　末端管线的位置偏差会超出施工允许范围。另外承口端面和直管轴线的垂直度也要严格控制，否则管道对接后会出现偏角，强行对齐会给接口带来持续的内应力，温度变化时很容易出现接口脱开的问题。在不同的应用场景里，这类管道的受力要求也有区别，做埋地使用时，要考虑土壤的侧压力和地面荷载，建模时可以适当调整壁厚参数做受力仿真；做室内明装使用时，要预留管卡的安装位置，管卡距离承口的位置保持在150-200mm，避免管卡离接口太近影响承插配合，也不能离太远导致管道下垂变形。很多设计人员在做管路模型的时候，习惯用等直径的圆柱代替这类带承口的管道，看起来建模速度快，但是后期做施工交底、材料统计的时候，会漏掉承口的尺寸差，导致采购的管道配件不匹配，现场安装时才发现管线间距不够，需要重新拆改排布，反而浪费更多时间。准确还原这类管件的细节结构，能让整个管路系统的三维模型更贴合实际施工需求，减少后期的变更成本。
