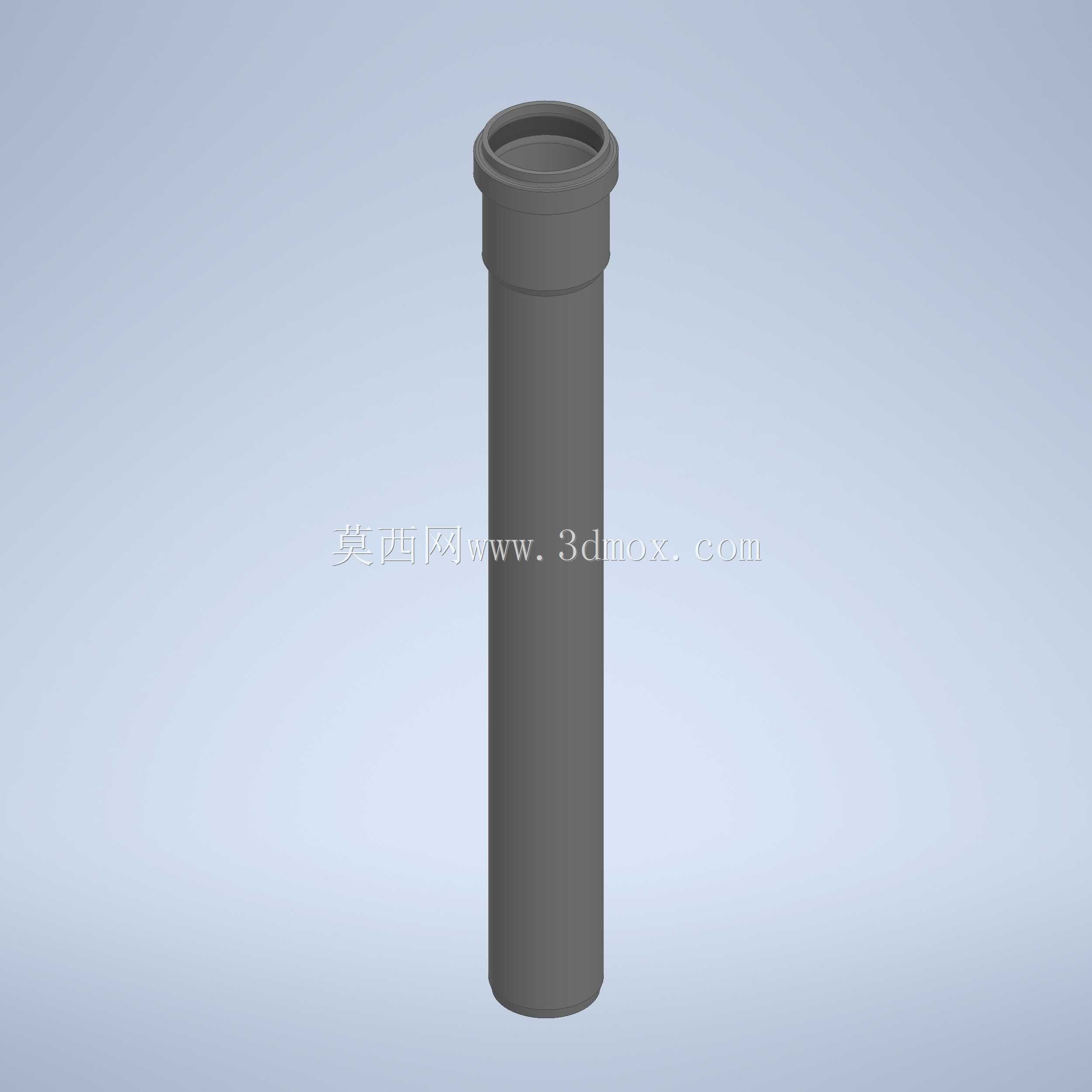

DN32规格250mm长度承插式KG管材

　　在民用建筑给排水、小型工业流体输送、市政支管布设的现场场景里，这类定长承插式管材是管路搭建环节最常用的基础部件，不同于大口径市政主管的焊接、法兰连接形式，DN32规格的管材主要对接小流量支路的流体输送需求，覆盖家装冷水供水、空调冷凝水排放、小型设备循环冷却水支路、实验室弱腐蚀试剂输送等多个细分场景。从实际使用的反馈来看，承插式结构的安装效率远高于螺纹连接、焊接连接的同规格管材，不需要在管端加工外螺纹，也不需要配备焊接设备，现场施工时仅需在承口内壁均匀涂抹配套粘接剂，将另一根管材的插口端垂直插入承口底部，静置待粘接剂固化即可完成单段连接，普通施工人员经过简单交底就能完成操作，大幅降低了小口径管路布设的人工成本与时间成本。

　　设计这款管材时，首先要明确的核心边界是公称通径DN32对应的通流能力，整管有效长度设定为250mm，这个长度并非随意选取，而是适配常规管路布设中短距转接、设备接口延伸、局部管段补长的需求——很多现场施工中，设备进出水口与主路管路的间距往往不足整根标准管材（通常为4m）的长度，裁切整管不仅会产生多余废料，裁切后的管端如果处理不平整，还容易在粘接时出现缝隙漏液的问题，定长250mm的规格刚好覆盖这类短距连接的场景，减少现场裁切的工作量。承口端的结构设计是整个管材的核心，承口的内径公差需要严格控制在合理区间，既要保证同规格管材的插口能够顺利插入，又要避免间隙过大导致粘接剂填充不足、连接强度不够的问题；承口内部设计有一圈限位挡台，当插口插入到挡台位置时就无法继续推进，保证每一段连接的插入深度一致，避免施工人员插入深度不足导致连接脱开的隐患。

　　从外形结构来看，管材主体为等径直筒结构，外壁保持光滑圆柱面，没有额外的凸起结构，一方面是为了降低生产时的脱模难度，提升注塑成型的良品率，另一方面光滑外壁也方便后续管路固定时使用管卡、抱箍进行锁紧，不会因为外壁有凸起导致管卡无法贴合、固定不稳的问题。管壁厚度的选取经过了实际承压验算，针对DN32规格的小口径管材，常规使用场景下的工作压力不超过0.6MPa，选取对应的壁厚既可以满足承压需求，避免管体在水压作用下出现鼓胀、开裂的问题，又不会因为壁厚过大造成材料浪费、整管重量过高的问题。插口端的外壁做了微小的倒角处理，这个细节设计很容易被忽略，但在实际安装时作用明显：没有倒角的平口管端在插入承口时，很容易刮蹭掉承口内壁的粘接剂，导致粘接面出现缺胶的区域，而做了倒角的插口端可以顺利导入承口，同时将粘接剂均匀挤压到承插间隙的各个位置，保证粘接面的密封性与连接强度。

　　在安装边界的适配性上，这款管材的外径尺寸完全匹配通用DN32规格的管路配件，包括同规格的弯头、三通、直接头、阀门等配件都可以直接对接，不需要额外制作转接头，适配市面上绝大多数民用给排水、小型工业管路的配件体系。管体的直线度公差控制在合理范围内，整管250mm长度的弯曲偏差不超过1mm，避免多段管材连接后出现管路歪斜、应力集中的问题，尤其是在明装管路的场景下，直线度达标才能保证管路排布整齐美观。从材料应用的角度，这类KG管通常采用硬质聚氯乙烯材质成型，材料本身具备较好的耐腐蚀性，对于日常供水、污水、弱酸碱流体都有不错的耐受能力，同时材料的内壁光滑度较高，流体在管内流动的阻力更小，不容易在管壁结垢，长期使用也不会出现通流面积大幅下降的问题。

　　在实际选型过程中，工程人员需要注意这款管材的使用温度边界，硬质聚氯乙烯材质的长期使用温度不宜超过60摄氏度，因此不能用于高温热水输送、蒸汽管路等场景，避免管体受热软化变形导致连接失效；同时在埋地布设时，需要确认管顶覆土的厚度满足要求，避免外部荷载直接作用在管体上造成管材破裂。在三维建模过程中，这类基础管路部件的建模重点在于承口与插口的配合公差还原，不能简单将承口内径做的和插口外径完全一致，要预留出粘接剂的填充间隙，同时还原承口内部的限位挡台、插口端的倒角等细节结构，保证后续做管路装配模拟、干涉检查时的准确性，避免因为模型细节缺失导致装配仿真出现偏差，误导现场施工的下料与安装判断。对于做管路系统三维布局的设计人员来说，这类定长标准管材的模型可以直接调用，不需要每次都重新绘制管段结构，大幅提升管路排布的设计效率，同时可以直接在装配体中统计管材的使用数量，为后续材料采购、施工下料提供准确的参考依据。
