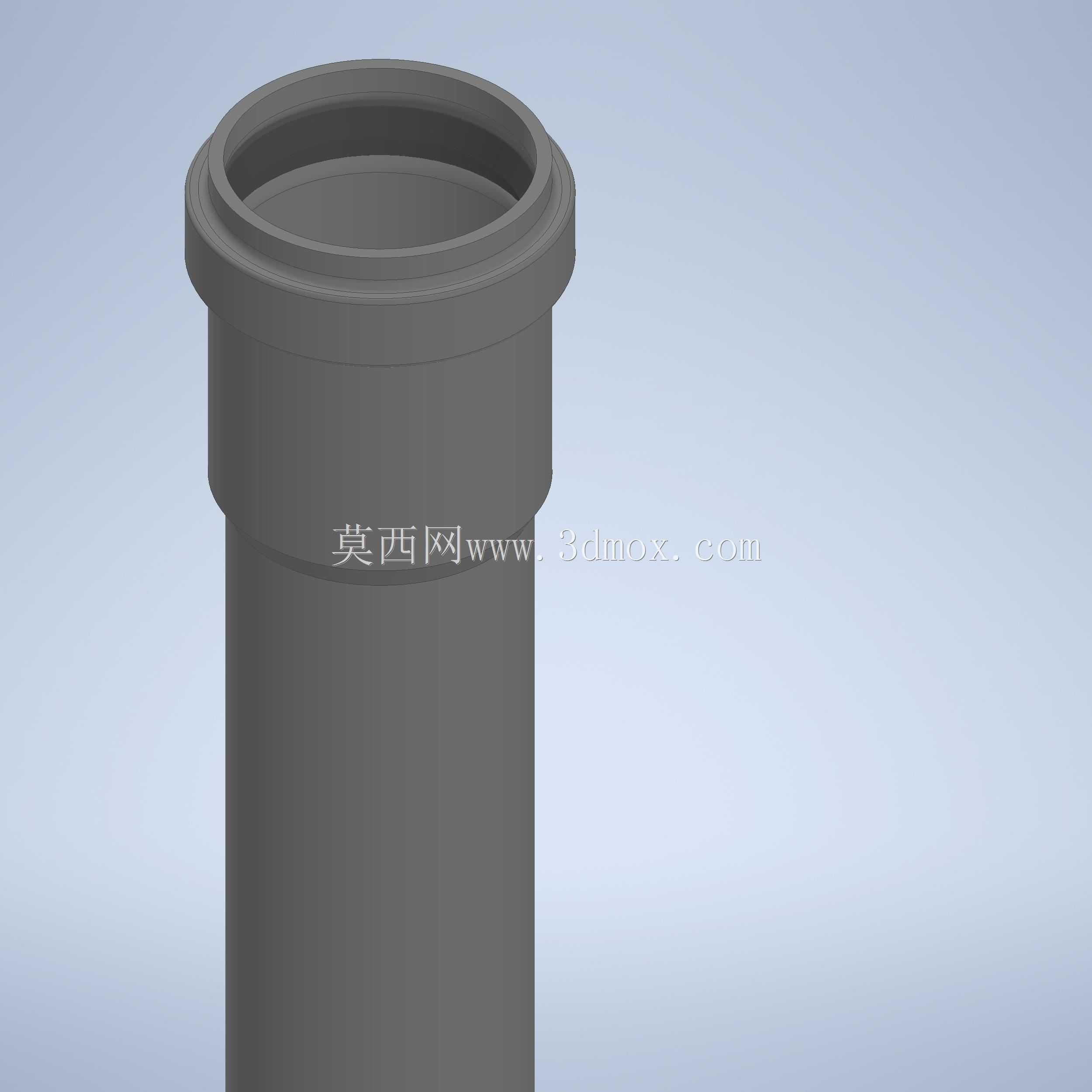

DN32至150规格KG承插式管道结构

　　日常做市政给排水、厂区工艺管路布设的时候，这类承插式KG管是绕不开的基础构件，从建筑室内的雨污分流支管，到工业厂区的循环水旁通管路，再到农田灌溉的分支输水管网，都能见到同结构不同规格管材的应用。不同于法兰连接需要逐孔对齐拧紧紧固件，也不同于焊接连接需要现场动火做焊口探伤，承插结构的安装效率在批量布设小管径管路的时候优势非常明显，现场施工只需要在承口内侧套好配套密封圈，将插口端对准承口轴线均匀推入到标记的插入深度位置，就能完成单段管路的密封连接，不需要复杂的工装辅助，普通施工人员经过简单交底就能完成作业，能大幅压缩现场管路铺设的工期。

　　这次梳理的DN32到DN150的规格段，刚好覆盖了从入户支管到楼栋主立管的常用管径区间，做三维建模的时候最先要卡准的就是承口与插口的配合公差，承口的内径尺寸要比同规格插口的外径留出合理的密封间隙，这个间隙既不能太大，不然密封圈压缩量不够会出现渗漏隐患，也不能太小，不然现场安装的时候很难将插口推到位，低温环境下甚至会因为管材轻微收缩出现承口胀裂的问题。建模时特意将承口端部做了圆弧过渡处理，没有留尖锐的直角棱边，一方面是避免安装时割伤橡胶密封圈，另一方面也能减少管路输送流体时在接口位置的紊流，降低管路运行的局部阻力损失。

　　从结构设计的细节来看，承口外侧的加强凸缘不是随意加的装饰结构，是经过受力核算的：当管路内部充水带压的时候，承口位置是整个管段受力最薄弱的区域，内部水压会对承口端面产生向外的轴向推力，凸缘结构能有效提升承口部位的环向刚度，避免长期带压运行出现承口胀大变形、密封失效的问题。管身部分的壁厚是按照公称压力等级做的等强度设计，从DN32到DN150的各个规格，壁厚随着管径增大按比例提升，保证不同规格的管材都能承受对应的工作压力，不会出现小管承压过剩、大管承压不足的情况。

　　做安装边界校核的时候，要特别注意承口的轴向长度尺寸，这个尺寸直接决定了管段安装时需要预留的轴向操作空间，比如在狭小的管井内布设管路的时候，要是没算上承口的插接长度，很容易出现最后一段管段塞不进去的问题；同时承口的最大外径是管路支吊架选型的关键参数，做支吊架抱箍的时候不能按照管身外径选尺寸，必须留出承口位置的通过余量，不然安装的时候抱箍会卡到承口凸缘，没法调整管段的轴向位置。另外建模时还原的插口端导入角也很关键，现场安装时这个斜角能顺利引导插口对准密封圈进入承口，不会出现密封圈被插口端面顶翻、错位的问题，很多现场施工出现的接口渗漏，本质上就是安装时导入角没对准，挤坏了密封圈导致的。

　　在不同的应用场景下，这类管材的适配性也有细节差异：用在重力流排水场景的时候，安装只需要保证承口逆着水流方向，密封圈压缩量达标就能满足使用要求；用在有压供水场景的时候，除了密封要求，还要在管路转弯、变径的位置设置对应的支墩，抵消管路内部介质流动产生的轴向推力，避免长期运行后接口出现松脱渗漏。做三维布管的时候，这类标准件的参数化模型能大幅提升设计效率，不需要每次都从零开始绘制接口结构，直接调用对应规格的模型调整长度，就能快速完成管路装配，还能直接在装配环境里做干涉检查，提前发现管井内管路和其他桥架、风管的碰撞问题，减少现场施工的变更量。
