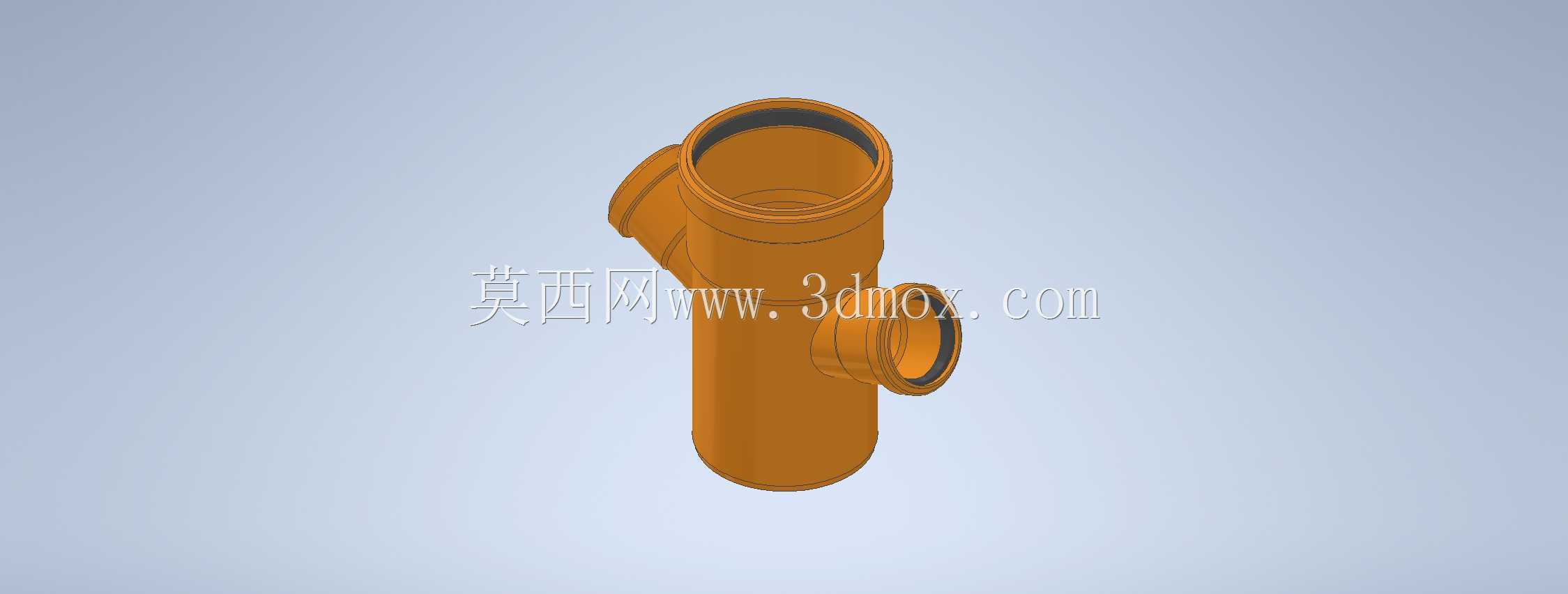

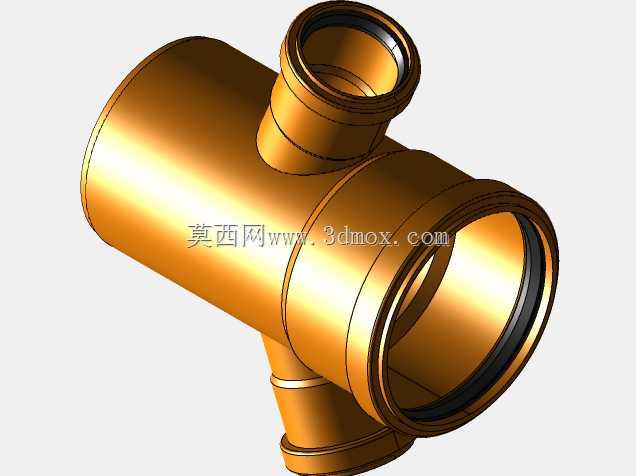

67度异径KG排水支管三维结构设计

　　在民用建筑排水、市政雨污分流管网改造、工业废水输送管路的现场布设场景中，异径斜向支管是实现主立管与多支路排水管衔接的核心配件，这类管件的结构合理性直接决定管路的排水通畅度、接口密封可靠性以及后期运维的疏通便利性。本次设计的67度异径KG支管，针对传统三通管件在同层排水、下沉式卫生间管路布设中存在的水流对冲、接口应力集中、安装空间冗余不足等问题做了针对性的结构优化，适配主流硬聚氯乙烯排水管材的粘接连接工艺，可直接匹配公称通径110mm的主排水立管，同时承接两路公称通径50mm的横向排水支路。从结构设计逻辑来看，67度的支管接入角度并非随意选取，而是结合排水立管内的水膜流态特征确定：常规排水立管内水流沿管壁呈螺旋下落状态，

　　支管斜向接入角度控制在65-70度区间时，支路汇入的水流不会直接冲击立管对侧壁形成水跃，也不会因角度过小导致支路排水倒坡，能最大程度降低管路内的气压波动，减少水封破坏的概率。主立管段采用上下等径的直通结构设计，内壁做了顺滑过渡处理，没有突兀的台阶或凸起，避免污物在管内滞留挂壁；两个DN50的支管接口沿立管轴向错位排布，而非同一截面径向对称布置，这种错位设计一方面能避免两个支路同时排水时的水流相互顶托，另一方面也能给安装作业预留足够的操作空间，方便施工人员在狭小的管井内完成涂胶、插接、固定的全流程操作。在安装边界的尺寸控制上，主立管段的有效插接长度严格匹配对应规格管材的插入深度要求，接口处做了定位止口设计，

　　施工时只需将管材插至止口位置即可保证密封长度符合规范，无需人工反复测量插入深度，能有效降低施工误差带来的渗漏风险。两个支管接口的中心距经过反复校核，既保证相邻支路的管件安装不会出现空间干涉，也能适配常规卫生间内洗手盆、地漏、淋浴区排水的点位间距要求，无需额外加装短接调整位置。支管与主立管的衔接位置做了圆弧过渡的加强筋结构，不同于普通管件的直角熔接/粘接接缝，圆弧过渡能分散管路受外力时的应力集中，尤其是在高层建筑立管布设中，管材受温度变化产生的伸缩应力、管路固定时的夹紧应力都会集中在接口位置，圆弧加强结构能将接口处的结构强度提升40%以上，避免长期使用过程中接口开裂渗漏。从实际使用场景的适配性来看，

　　这款管件可同时承接两个不同点位的排水支路，比如在同层排水系统中，可同时接洗手盆排水与地漏排水，减少立管上的开口数量，降低渗漏点隐患；在老旧小区排水管网改造项目中，针对原有立管预留接口位置不足、新增排水点位无法对接的问题，这款双支管结构可替代传统的单三通加短接的组合方案，减少管路接头数量，压缩整体安装空间，尤其适合管井空间狭小、无法布设多组管件的改造场景。建模过程中，所有接口的尺寸公差严格参照排水管材的行业标准设定，承口的内径公差控制在允许的粘接间隙范围内，既不会因间隙过大导致涂胶后粘接强度不足，也不会因间隙过小造成管材插接不到位。管壁厚度按照公称压力要求做了等强度设计，主立管段与支管段的壁厚保持一致，衔接位置做了壁厚渐变处理，避免成型过程中出现缩痕、应力集中等缺陷，不管是采用注塑成型加工还是3D打印打样验证，都能保证结构尺寸的一致性。不同于常规等径三通的对称结构，这款异径斜支管的流道经过了顺滑处理，支管接入主立管的位置做了导向斜面，支路排水汇入时会顺着斜面沿立管管壁下落，不会直接冲入立管中心形成水塞，能有效提升排水立管的通水能力，降低排水时的管路噪音。在安装适配性上，这款管件的外形轮廓没有外凸的尖锐结构，管井内布设时不会与其他管线、固定支架产生干涉，两个支管接口的角度经过校准，安装后支路管路可保持标准的排水坡度，无需现场额外调整角度，能大幅提升现场施工的效率，减少人工调整带来的接口密封隐患。
