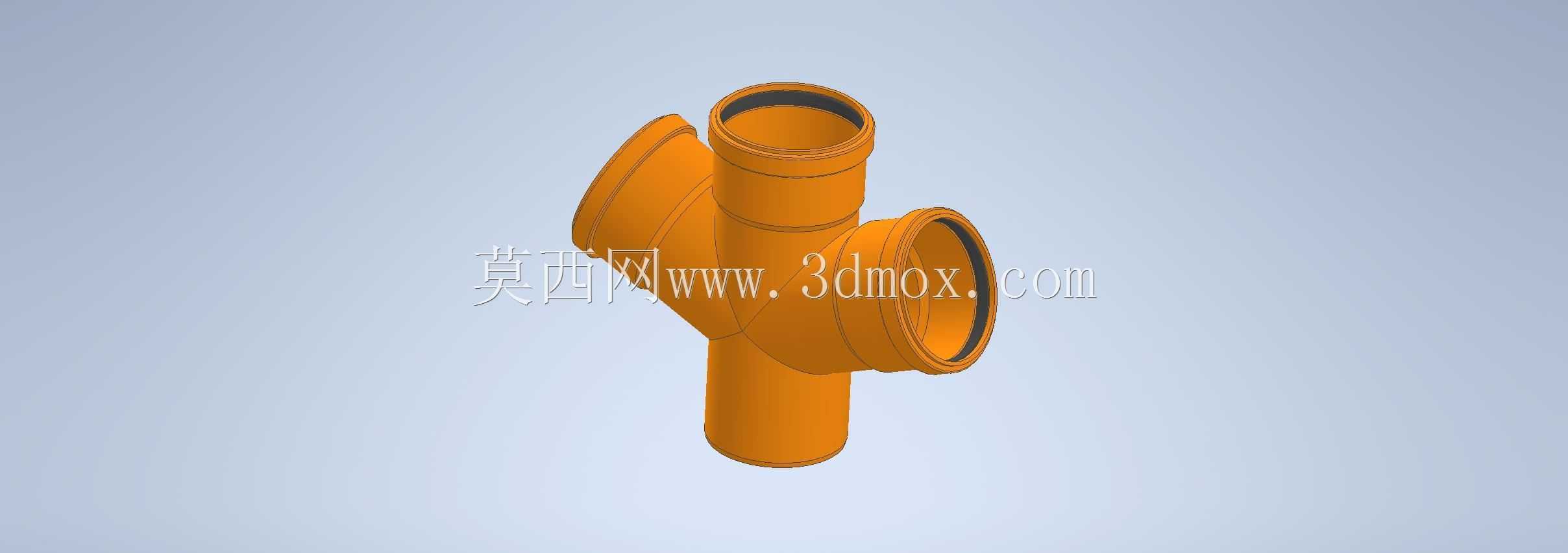

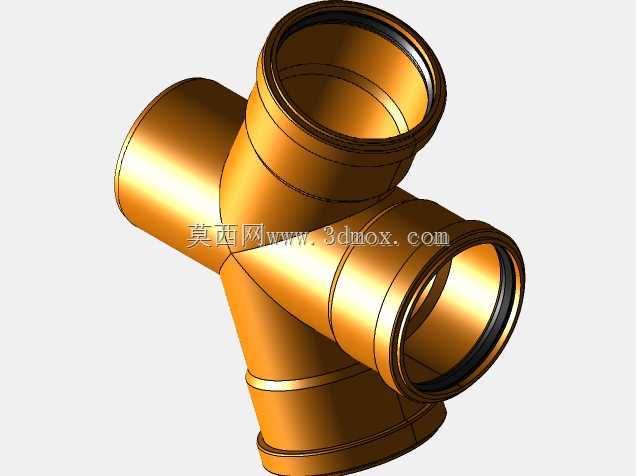

67度异径双承口排水斜三通管件结构

　　在民用建筑排水、市政雨污分流、工业废水输送的管路布设场景中，经常会遇到主管道需要同时接出两个同径支路、且支路与主管轴线呈固定夹角的布设需求，这类场景下如果采用普通正三通加弯头拼接的方案，不仅会增加管路接口数量、提升渗漏风险，还会增大管路整体的水流阻力，容易在接口位置形成杂物淤积堵塞，长期使用后会大幅提升管路运维的疏通成本。这款斜向双支管管件就是针对这类场景开发的一体化成型管路连接件，整体采用承插式接口设计，所有接口的内径尺寸与对应规格的管材外径做了公差匹配，安装时不需要额外做螺纹加工，只需要在管材外壁涂抹配套粘接剂后插入承口即可完成密封固定，相比拼接式的管路组合，一体化的结构能减少两个90度弯头的使用，让管路内部的流道全程保持顺滑过渡，没有突兀的转角截面突变。

　　从结构设计逻辑来看，这款管件的主管为上下贯通的直段流道，两个支管分别从主管的侧方斜向引出，支管轴线与主管轴线的夹角设置为67度，这个角度是排水管路设计中经过长期验证的最优斜接角度，既可以保证支管接入的水流顺着主管水流方向汇入，避免水流对冲形成的水塞噪音，也能控制管件整体的横向占用尺寸，不会因为支管角度过小导致管件在管道井内布设时占用过多横向空间，也不会因为角度过大导致支管排水时出现水流倒灌的问题。建模过程中需要重点关注承口位置的加强筋结构，承口端部做了加厚的环形凸缘，一方面可以提升承口的结构强度，避免安装时用力过大导致承口开裂，另一方面也可以作为管材插入深度的定位基准，施工时只要将管材插至凸缘对应的内侧限位位置，就能保证插入深度符合安装规范，不需要额外做插入深度标记。

　　在安装边界的尺寸控制上，这款管件的三个接口公称通径均为DN110，对应常规PVC-U排水管材的标准外径尺寸，承口的有效插入深度按照管材施工规范设置为对应管径的标准深度，管件整体的轴向长度、两个支管的中心距都经过精准核算，既保证两个支管之间留有足够的操作空间，方便安装时拧紧管卡或者涂抹粘接剂，也不会因为中心距过大导致管路布设时出现不必要的空间浪费。流道内部的相贯线位置做了圆弧过渡处理，建模时没有采用直角相贯的简单布尔运算，而是将相贯位置的圆角半径设置为不小于管壁厚度的1.5倍，这样可以避免污水中的纤维、杂物等在相贯线的直角位置挂留淤积，长期使用也能保持管路的通流截面不被堵塞。

　　实际选型应用中，这款管件主要用于高层建筑的排水立管上，连接同楼层的两个卫生器具排水支管，比如同一卫生间内的坐便器和地漏排水可以同时接入这个管件的两个斜支管，不需要在立管上预留两个独立的三通接口，能减少立管上的接口数量，降低高层排水立管因为接口过多出现渗漏的概率。在工业厂房的架空排水管路布设中，这款管件也可以用于设备冷却水排水、车间地面冲洗排水的支路汇集，一体化的结构相比拼接管路的抗形变能力更强，能适应厂房内轻微的管路沉降和震动，不会因为长期的应力集中导致接口开裂。建模过程中对管壁厚度做了等比例还原，不同位置的壁厚根据受力情况做了差异化设计，承口位置壁厚大于主管直段壁厚，相贯线位置的壁厚做了局部加厚，避免注塑成型时该位置因为壁厚不均出现缩痕或者应力集中问题，完全匹配实际注塑生产的工艺要求，模型可以直接用于管路装配干涉检查、施工前的管路排布模拟，提前预判安装过程中可能出现的空间冲突问题。
