45度异径KG排水支管三维结构设计

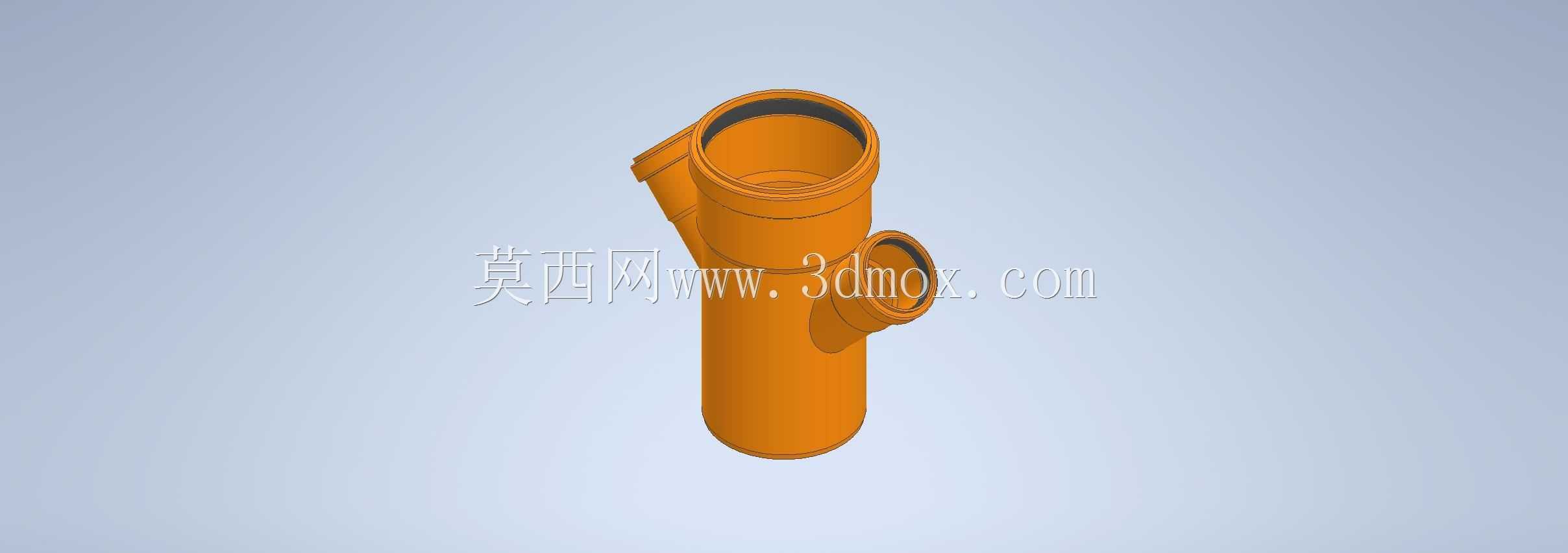

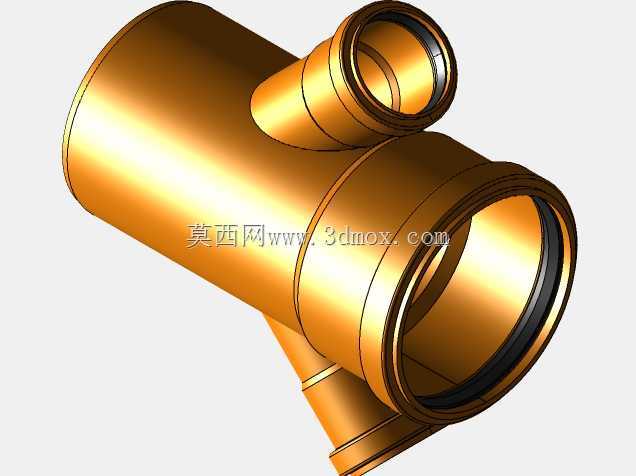

　　在民用建筑室内排水系统、市政建筑配套管网改造、同层排水施工场景中，这类45度异径支管是管路分流、汇流作业里的核心连接件，主要承担主排水管路与不同管径分支管路的介质导流作用，避免排水过程中出现直角转弯带来的水阻过大、杂物卡堵、水流噪音超标等常见工程问题。从实际使用场景来看，这类管件多用于PVC排水管路系统中，主接口对接DN110规格的主排水立管或横干管，两个分支接口分别对接DN50规格的支管，常见于卫生间排水系统里连接洗手盆下水、地漏排水与主排污管的节点，或是阳台排水系统中连接洗衣机下水、雨水地漏与主排水管路的接驳位置，45度的斜向接口设计能够让支管汇入主流道时保持顺畅的水流角度，减少排水时的气堵现象，降低管路系统的水封破坏概率。

　　从结构设计逻辑来看，这款管件采用一体注塑成型的结构思路，整体流道做了顺滑的圆弧过渡处理，没有突兀的直角折角，所有接口位置都保留了标准的承插式连接台阶，适配常规胶粘连接的施工工艺，安装时不需要额外加工坡口，只要将对应管径的管材插入承口，涂抹专用粘接剂即可完成密封固定。主接口的轴向长度预留了足够的承插深度，能够保证大管径管路连接后的结构强度，避免回填或者墙体砌筑时出现接口松脱的问题；两个斜向分支接口的轴线与主管道轴线呈45度夹角，两个分支接口之间保留了足够的安装间距，施工时两个分支管路的接头不会出现空间干涉，不需要额外调整管材的裁切长度就能顺利完成对接。

　　从安装边界尺寸来看，主管道的通径为110mm，分支管路通径为50mm，整体外形沿主管道轴向的长度控制在常规同类型管件的标准范围内，安装时在管井或者墙体预埋阶段，不需要额外扩大预留孔洞的尺寸，两个分支接口的外伸长度也符合施工规范要求，接入支管时管材的弯曲半径不会超过管材本身的允许弯曲极限，避免长期使用后管材出现应力开裂。流道内壁做了等壁厚设计，整体壁厚均匀，没有局部过薄导致的结构强度薄弱点，也没有局部过厚带来的材料浪费、成型缩痕问题，承口位置的壁厚略大于管身壁厚，能够承受连接时的敲击应力，以及后期管路系统运行时的轻微震动。

　　在建模过程中，这类管件需要重点处理三个接口的位置度公差，保证两个斜向分支的角度偏差控制在施工允许范围内，避免现场安装时出现接口错位无法对接的问题；流道的相贯线位置要做顺滑的圆角过渡，不能出现凸起的棱边，否则长期使用过程中毛发、纤维类杂物容易挂在棱边位置，积累后造成管路堵塞。所有承口位置都要预留标准的安装间隙，既要保证粘接剂有足够的填充空间，也要避免间隙过大导致粘接后管路出现偏斜。外表面的加强筋设计也做了简化处理，没有多余的装饰结构，既能够满足管件的结构强度要求，也能降低注塑生产时的模具复杂度，提升生产效率。这类管件在实际选型时，需要根据系统的排水流量核算支管的接入数量，这款双分支的结构能够在一个节点上同时接入两路DN50的排水支管，减少管路上的接头数量，降低整个管路系统的渗漏风险点，相比采用多个直通、弯头拼接的同功能节点，一体成型的结构水阻更小，排水效率更高，长期使用的可靠性也更有保障。
