异径管道连接用KG适配接头结构

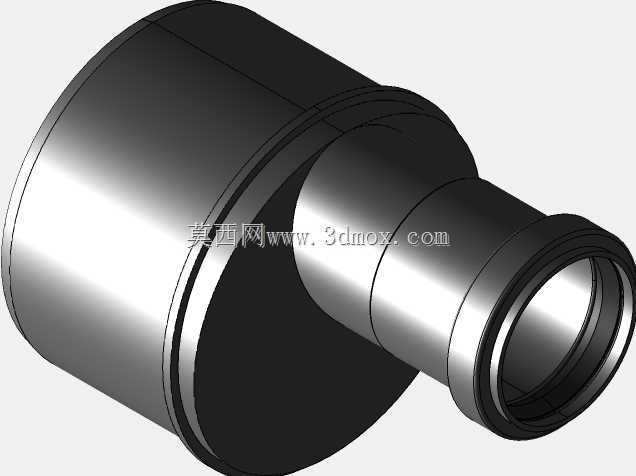

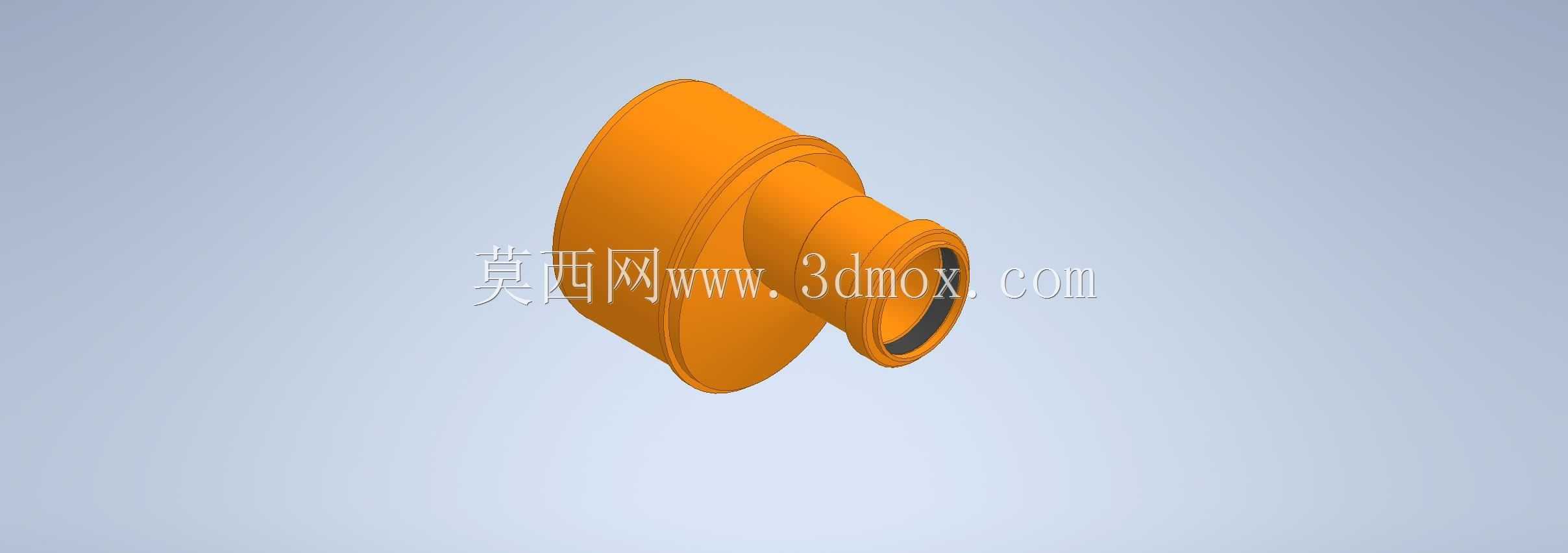

　　在民用给排水、市政流体输送、工业工艺管路布设场景中，不同公称通径的管道衔接一直是管路施工里的常见需求，这类异径适配接头的核心作用，就是在不额外增加管路变径段焊接、多接头拼接工作量的前提下，实现两种通径管道的平顺过渡连接，减少管路变径位置的流体阻力突变，避免局部紊流带来的管路振动、介质沉积问题。这款适配接头针对DN110与DN50两种公称通径的管道对接设计，整体采用同轴变径结构，大端适配DN110规格管道的连接尺寸，小端匹配DN50规格管道的安装公差，两端的连接部位都做了适配对应管道承插或卡接结构的台阶设计，安装时无需额外加工坡口，直接对应管道端部的连接结构即可完成装配，能大幅缩短现场管路施工的装配周期。从结构设计逻辑来看，

　　这款接头的变径段采用了平滑的锥度过渡，而非直角台阶式变径，这种设计一方面能让介质在从大通径流向小通径、或是从小通径流向大通径的过程中，流道截面变化更平缓，降低局部压力损失，对于输送含固体颗粒的流体介质场景，还能减少颗粒在变径位置的堆积残留，降低管路堵塞的风险；另一方面，平滑过渡的结构也能让接头整体的应力分布更均匀，在管路承受内压、外部安装应力或是温度变形带来的轴向、径向载荷时，不会在变径位置出现应力集中，提升接头长期使用的结构可靠性。从安装边界来看，这款接头的整体轴向长度控制在合理范围内，不会因为变径结构占用过多的管路布设空间，在狭小的管井、设备旁的管路接驳位置也能顺利安装；接头两端的连接同轴度公差控制在较高精度范围内，

　　安装后不会出现两端管道不同轴带来的管路别劲问题，能有效降低管道连接位置的密封失效风险。在实际工程应用中，这类适配接头常被用在建筑给排水的立管与支管接驳位置、工业循环水系统的主管道与分支管路连接位置、暖通空调的水管路变径位置，相比采用多个标准件拼接实现变径的方案，单一适配接头的密封点更少，后期运维过程中出现泄漏的概率更低，同时整体重量更轻，对管路支架的载荷要求也更小。建模过程中，接头的内外流道曲面都做了连续性处理，没有出现曲面拼接的棱角，既还原了实际产品的流道设计，也能为后续的流体仿真分析提供准确的模型基础；两端连接部位的尺寸严格对应对应通径管道的安装标准，公差带设置符合管路连接件的通用安装要求，在做管路装配模拟时，

　　能直接与对应规格的管道模型完成装配干涉检查，提前预判现场安装可能出现的尺寸冲突问题。接头的外壁结构根据不同位置的受力情况做了对应厚度设计，大端连接位置因为承受的管道轴向拉力更大，壁厚做了适当加厚，小端连接位置在保证结构强度的前提下控制壁厚，避免整体重量不必要的增加，变径段的壁厚均匀过渡，不会出现壁厚突变带来的注塑或是铸造过程中的成型缺陷，不管是采用塑料注塑成型还是金属铸造加工，这种结构都能很好的适配生产工艺要求，降低生产过程中的次品率。在管路系统的三维布设工作中，这类标准异径适配接头的准确建模，能帮助设计人员更精准的统计管路物料清单，核算管路系统的整体流阻，提前优化管路走向，避免施工阶段才发现变径位置尺寸不匹配、安装空间不足的问题，减少现场施工的设计变更工作量。
