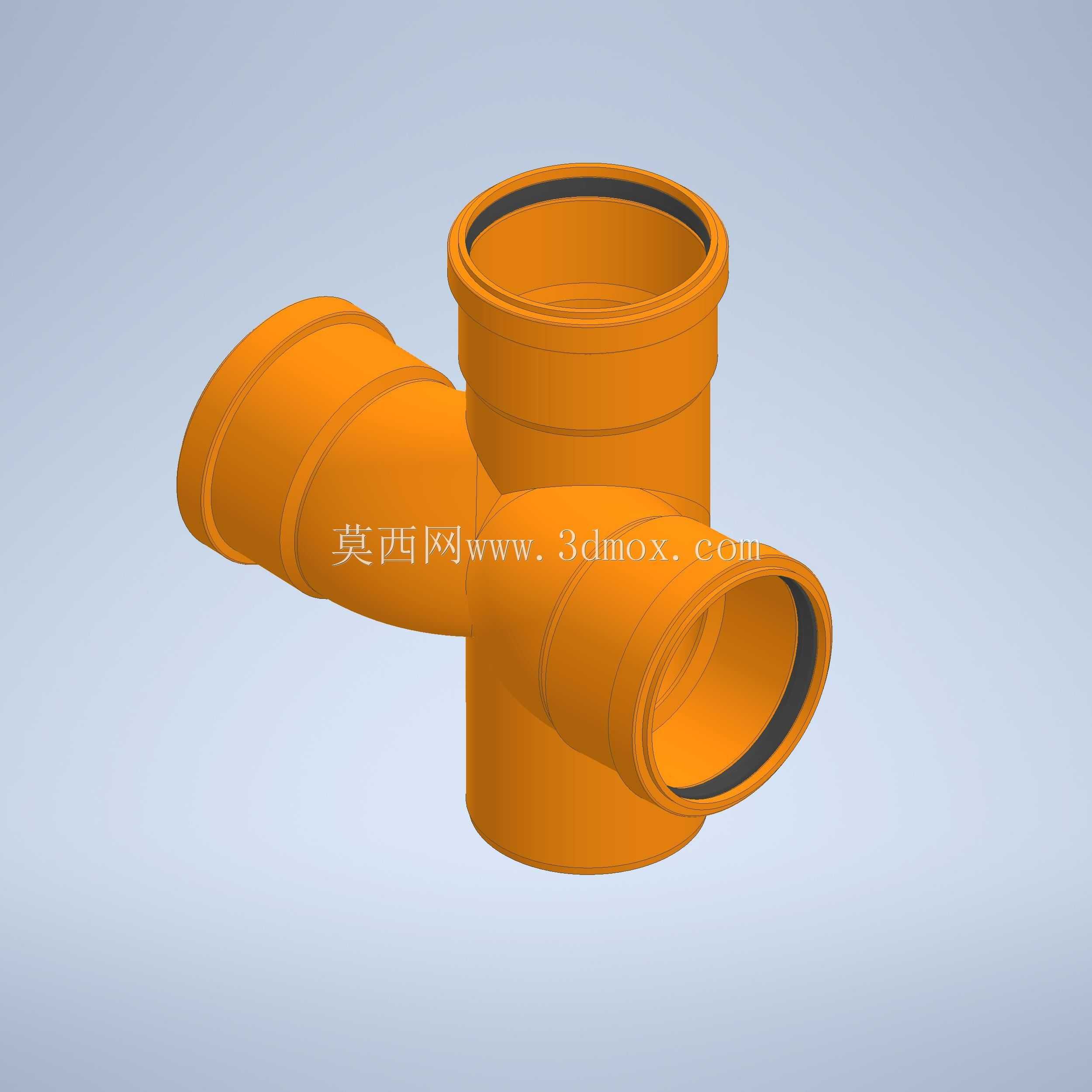

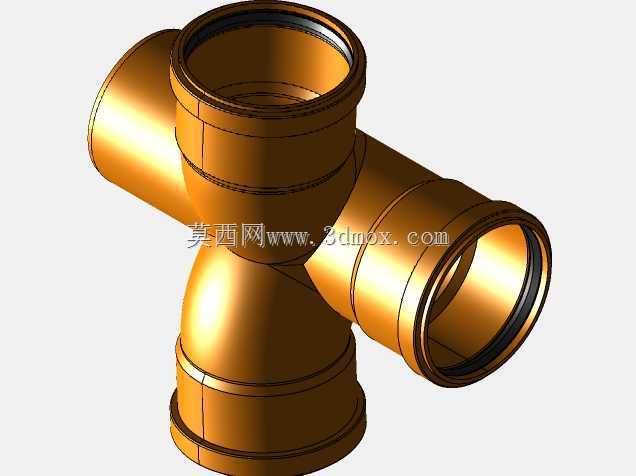

等径三通KG组合排水支管结构

　　在民用建筑排水、市政雨污分流、工业废水输送的管路布设场景里，等径组合支管是实现管路侧向汇流、转向分流的核心配件，这款DN110规格的KG组合支管，针对同管径管路的交汇需求做了针对性结构优化，适配常规硬聚氯乙烯排水管材的连接标准，在同层排水、立管分支、横管汇流的工况下都能稳定发挥作用。不同于普通正三通的垂直交汇结构，这款支管做了弧形导流过渡设计，内部流道没有直角折角，当污水从两个横向接口汇入、从竖向接口排出，或是从竖向接口分流到两个横向管路时，水流不会在转角处形成明显涡流，既降低了管路堵塞的概率，也能减少排水过程中的水流噪音，这一点在住宅卫生间、写字楼公共盥洗区的排水系统里尤为重要，能有效避免上层排水时下层空间产生明显的水流撞击异响。

　　从结构设计逻辑来看，三个接口全部采用承插式连接结构，承口内部预留了密封胶圈的安装槽位，安装时只需将管材端部插入承口，配合配套的橡胶密封圈就能实现可靠密封，不需要额外做焊接或是粘接作业，现场施工效率比传统刚性连接的管件提升40%以上，同时也能适应管路运行过程中产生的微小形变，比如建筑沉降带来的管路错位、温度变化带来的管材热胀冷缩，承插结构的预留间隙可以抵消这类位移，避免接口处出现渗漏问题。三个接口的通径全部保持DN110的统一规格，没有做变径处理，这就意味着在同管径管路的交汇位置，不需要额外搭配变径接头就能完成布设，减少了管路系统的连接节点数量，也就降低了渗漏风险点。从安装边界来看，这款支管的横向两个接口轴线夹角为87度，

　　并非完全水平的180度布局，竖向接口垂直于两个横向接口所在的平面，这种角度设计是为了适配排水管路的坡度要求，常规排水横管需要保持千分之三到千分之五的敷设坡度，87度的接口夹角可以让安装完成后的支管自然满足坡度要求，不需要额外在管件下方垫设调整块，也不会因为强行掰正管材导致接口处产生额外应力。管件外壁做了均匀的加厚处理，尤其是在三个接口的交汇位置，壁厚比直管段厚15%左右，这个位置是管路应力集中的区域，当管路内出现瞬时水压波动、或是外部覆土挤压时，加厚的结构可以避免管件开裂，延长整体使用寿命。在实际选型过程中，需要注意这款支管的承口深度统一为52mm，安装时要在管材端部标记好插入深度线，避免插入不到位导致密封失效，

　　或是插入过深顶到承口内部的限位台，导致接口处产生应力集中。另外，管件的外轮廓没有尖锐的凸起结构，在预埋布设时不会划破外围的防水保护层，适配同层排水的降板回填施工要求，也适合在架空管路、吊顶内管路的场景中使用，整体重量较轻，安装时不需要额外做重型支撑，只需要在管件两侧300mm位置设置管卡固定即可。从流道设计的细节来看，支管内部的弧形过渡段曲率半径为1.2倍管径，这个数值是经过大量排水工况模拟验证的，既可以保证水流顺畅通过，不会在转角处滞留杂物，也不会因为曲率过大导致管件整体尺寸偏大，占用过多的安装空间。在老旧小区排水管网改造项目中，这类等径组合支管可以直接替换原有老化的铸铁三通配件，不需要调整原有管路的布设位置，大幅降低改造施工的难度和成本，因为接口尺寸和原有DN110管材完全匹配，施工人员不需要重新测量裁切管材，直接承插安装即可完成更换。在工业厂房的生产废水排放场景中，这款支管的光滑内壁不容易挂留生产废水中的纤维、碎屑等杂物，长期使用也不会出现通径缩小的问题，能稳定保持管路的排水能力。需要注意的是，这款管件适配的是重力流排水场景，不能用于压力输送管路，承插结构的密封能力可以满足无压排水的密封要求，但无法承受较高的内部水压，在选型时要明确管路的运行压力参数，避免错用导致渗漏。
