87度异径三通排水KG支管结构

　　在民用建筑排水、市政雨污分流管网改造、工业废水输送管路的布设作业中，异径转角支管是解决管路变径、转向、多支路汇流需求的核心连接件，这款87度夹角的KG支管，针对同层排水、立管分支接入的场景做了针对性结构优化，适配硬聚氯乙烯材质排水管路的承插连接工艺，能在有限的管井、吊顶安装空间内完成管路走向调整，减少额外弯头、转接件的使用数量，降低管路整体渗漏风险。

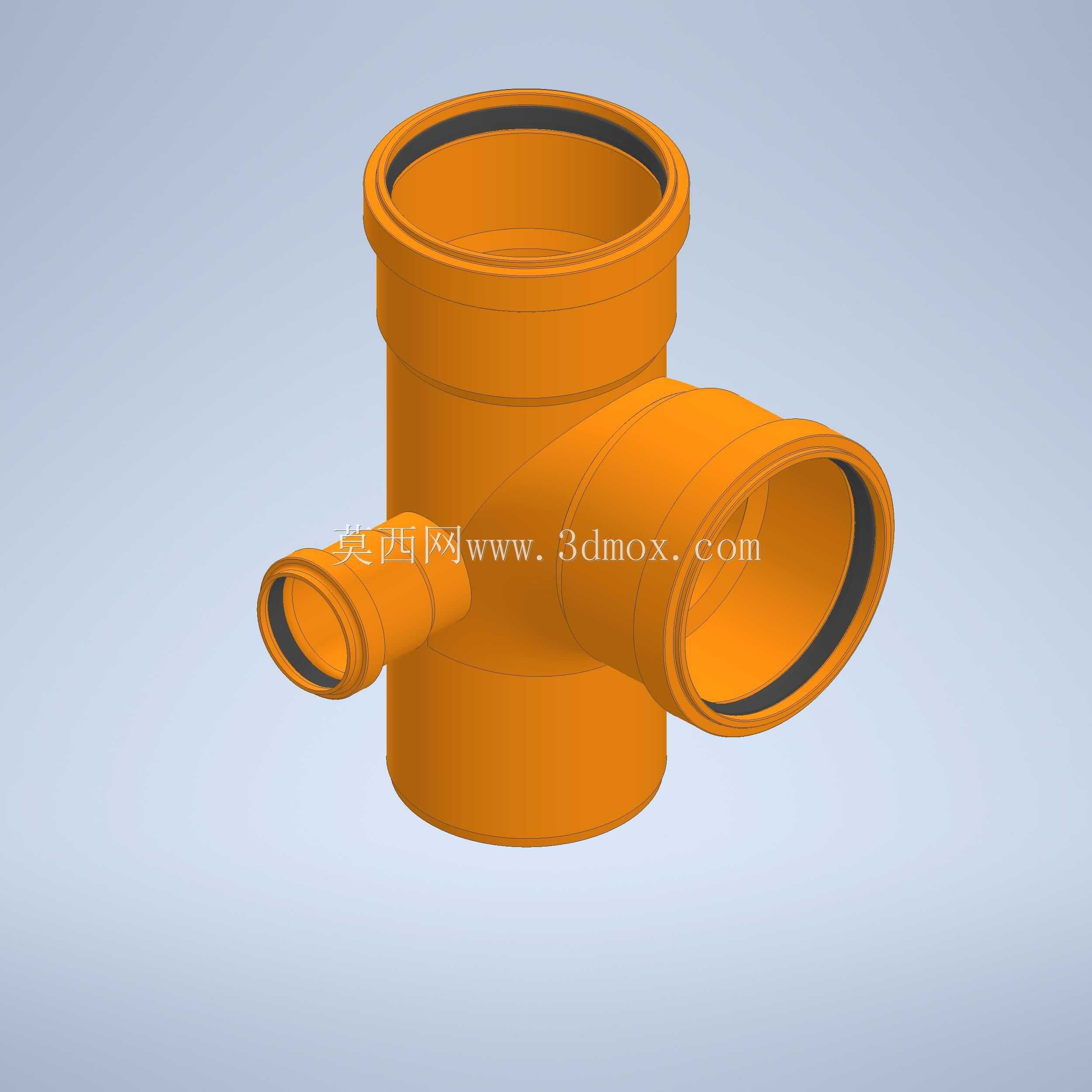

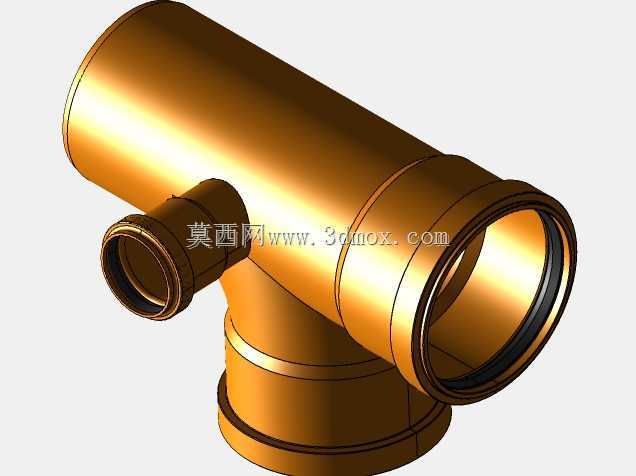

　　从实际安装边界来看，该支管三个接口的公称通径分别为DN110、DN50、DN110，其中两个DN110接口为同轴直通结构，可直接对接同规格排水立管或横干管，DN50接口以87度夹角从主管侧壁引出，这个角度并非随意设定，而是匹配排水管路的重力流坡度要求，常规室内排水横支管的标准坡度为2.6%左右，87度的引出角度能让支管接入后自然形成符合规范的坡度，无需施工时额外裁切调整管口角度，大幅降低现场施工的裁切误差，避免因接口角度偏差导致的水封破坏、排水不畅问题。接口处采用承插式结构设计，承口内侧预置橡胶密封圈卡槽，安装时将配套橡胶圈嵌入卡槽后直接插入对应规格的管材即可完成密封，无需额外涂抹粘接剂，既提升了安装效率，也能适应建筑沉降、温度形变带来的微小位移，避免接口拉裂渗漏。

　　设计过程中，针对异径三通的应力集中问题做了结构强化处理：主管与支管的衔接位置采用大圆弧过渡结构，而非直角对接，这个过渡段的曲率半径经过流体仿真验证，既能减少排水时的水流阻力，降低水流在转角处的紊流噪音，也能分散管路承压时的结构应力，避免长期使用过程中衔接位置开裂。三个承口的壁厚做了差异化设计，DN110直通承口因为要承担主管路的轴向力与水流冲击，壁厚比DN50支管承口厚15%左右，承口端部做了15度的导向倒角，现场安装时管材无需打磨坡口就能顺利插入承口，减少安装时的密封圈移位、切损问题。

　　从实际应用场景出发，这款管件主要适配卫生间、厨房的排水支管接入场景：比如高层住宅的排水立管上，用该管件可以直接接入同层的洗手盆、地漏排水支路，两个DN110接口对接上下层立管，DN50接口接出横支管连接卫生器具，相比传统的正三通加45度弯头的组合方案，能减少两个接口点，整体安装占用的竖向空间减少40mm左右，对于吊顶内净空有限的同层排水户型，能有效提升吊顶完成面高度，避免出现压抑感。在工业厂房的架空排水管路布设中，这款管件也可用于设备冷凝水、生产废水的支路接入，87度的夹角能保证支管内的水流靠重力顺畅汇入主管，不会在支管段形成积水滞留，减少管路淤积堵塞的概率。

　　建模过程中，严格按照排水管件的行业尺寸规范做参数化设定：承口的插入深度匹配对应管材的标准插入长度，保证安装后管材插入承口的深度符合密封要求，不会因插入过浅导致承压时脱管，也不会因插入过深顶到承口内部的限位台导致接口变形。密封圈卡槽的尺寸公差控制在±0.2mm以内，保证橡胶圈安装后有足够的压缩量，实现0.1MPa水压下无渗漏。整体外形的外轮廓做了脱模斜度处理，适配注塑成型的生产工艺，拔模斜度设置为1度，既不影响接口的配合精度，也能降低注塑生产时的脱模难度，提升成品率。管件外壁的加强筋设置在主管与支管的衔接位置，筋条高度为壁厚的0.8倍，沿周向均匀分布，既不会过多增加材料成本，也能提升管件的环刚度，避免回填、上部荷载挤压导致的管件变形。
