市政道路弯曲形混凝土路缘构件

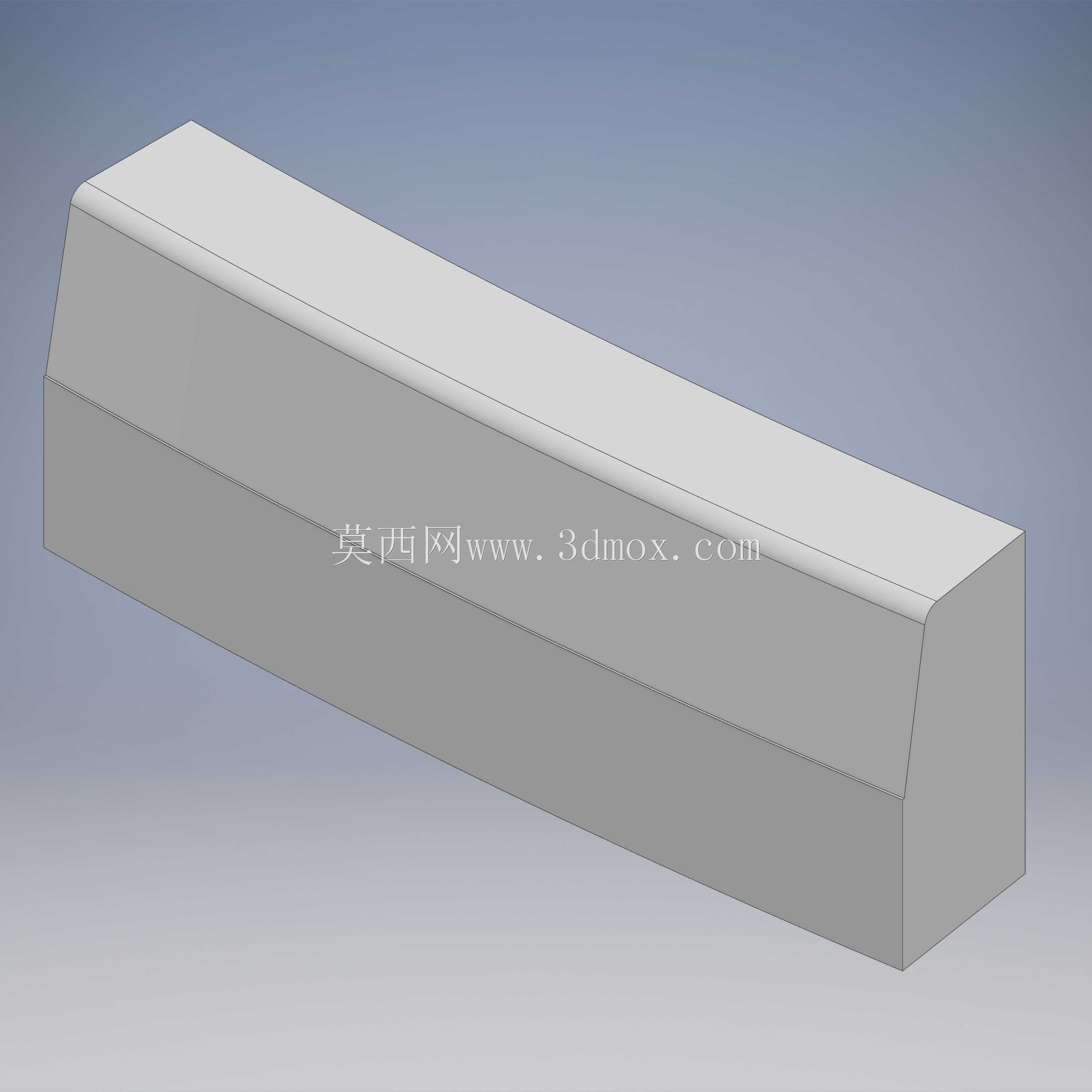

　　日常做市政道路配套三维建模时，这类带弯曲弧度的路缘构件是很容易被忽略但实际使用频率极高的部件，很多新手建模时容易直接用直线路缘石拼接弯道，实际施工时会出现接缝不齐、线形不顺的问题，后期路面铺装完成后再调整的成本极高，因此单独做对应弧度的标准化路缘构件模型，能大幅减少后期施工的错配问题。这类构件主要应用在市政道路的弯道段、交叉口圆角处、绿化带弧形边缘、人行道转弯边界位置，核心作用是界定车行道与人行道、绿化带的边界，阻挡车辆驶出行车道范围，同时引导路面径流有序排入排水系统，也能为行人提供清晰的通行边界提示，避免步道与车行道的边界模糊带来的安全隐患。从功能特性来看，这款弯曲形路缘构件的截面采用了标准的梯形收边设计，

　　迎车面做了小角度的斜切处理，既可以在车辆意外蹭到路缘时减少轮胎的割伤概率，也能避免直角边缘在长期车辆碾压、冻融循环下出现崩边掉角的问题，构件顶面做了微小的排水坡度，不会在表面积水留污，长期使用也能保持外观整洁。设计这类构件的时候，首先要匹配道路转弯的曲率半径，这款500长度规格的构件，对应的是常规小区道路、城市支路的小半径转弯段，单块构件的弧长控制在500mm，既不会因为单块过长导致弧度拟合生硬，也不会因为单块过短增加施工拼接的工作量。构件的安装边界需要提前在三维模型里预留好，底部需要坐浆30mm厚的水泥砂浆层，构件背部要预留100mm宽的C15混凝土靠背，抵消车辆碾压时传递的侧向推力，避免构件使用一段时间后出现向外倾斜移位的问题；

　　构件外露高度控制在150mm，这个高度既能有效阻挡车辆越线，也不会因为过高导致行人绊倒，同时匹配常规人行道铺装的厚度，铺装完成后与人行道顶面齐平，衔接处不会出现高差绊脚的问题。建模的时候要注意，构件的弧度不能直接用直线段倒角拟合，要采用对应曲率的圆弧扫掠成型，保证每一块构件的弧度一致，拼接后能形成顺滑的圆弧线形，不会出现折线感；构件的棱角位置要做2mm的小圆角处理，模拟实际预制构件的生产倒角，避免三维模型里的尖锐棱角在出工程图时标注错误，也能匹配实际预制混凝土构件的生产工艺，毕竟预制钢模不可能做出绝对尖锐的直角，微小的圆角也能提升构件的结构强度，减少运输过程中的边角破损。在实际项目选型时，

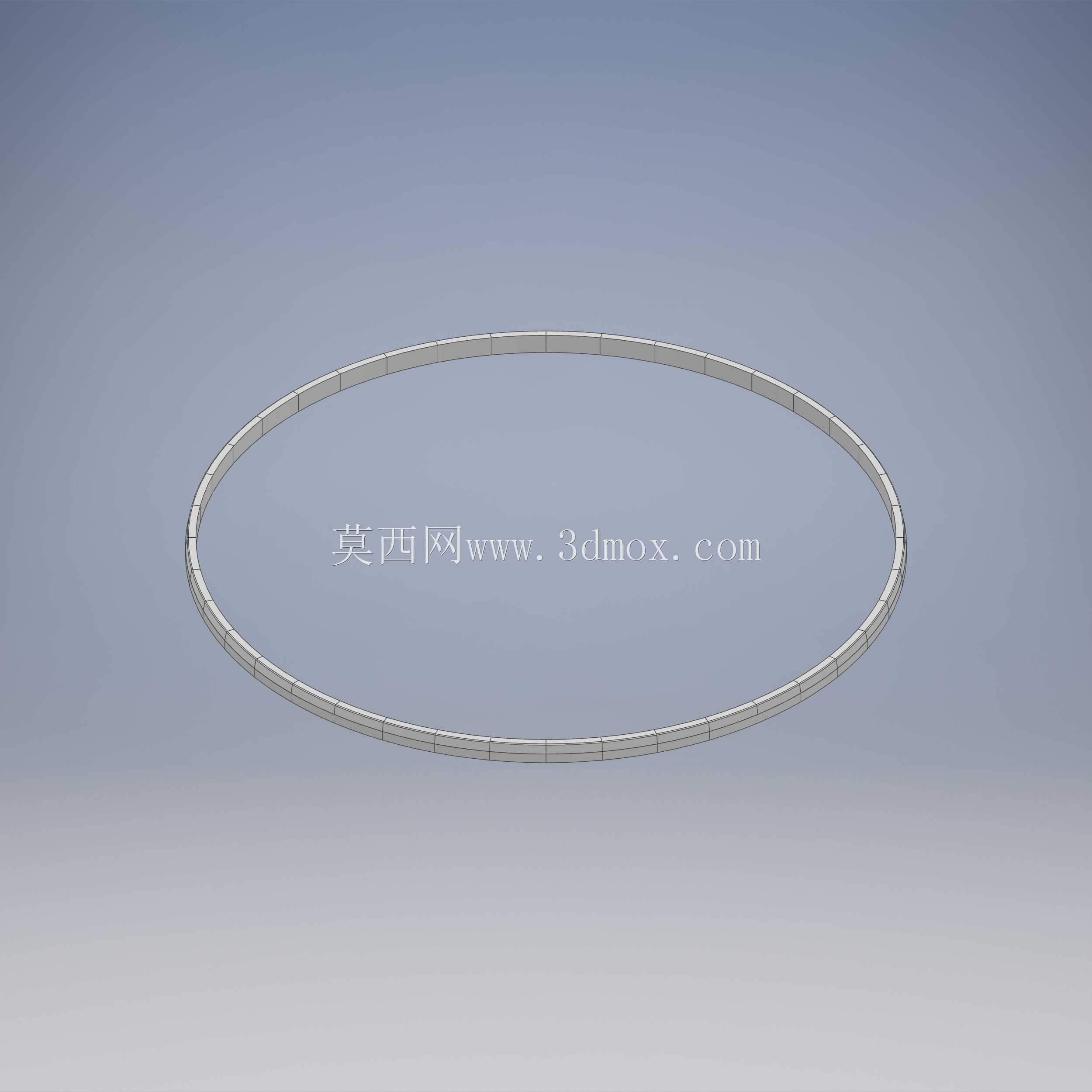

　　这类弧形路缘构件需要和同规格的直线路缘石做配套，截面尺寸完全一致，仅在平面弧度上做区分，保证直线段与曲线段衔接时顶面、迎车面完全齐平，不会出现错台。很多设计人员在做道路三维建模时，往往只关注路面、标线这些显眼的部分，忽略路缘构件的弧度匹配，最后出施工图纸的时候才发现弯道处的路缘石无法拼接，只能临时切割直线路缘石，不仅浪费材料，切割后的断面也不规整，长期使用容易破损。这款构件的模型在建模时就严格按照预制构件的生产公差控制尺寸，长度方向的公差控制在±2mm，截面尺寸公差控制在±1mm，完全满足预制厂的钢模加工精度要求，直接导出工程图就可以用于钢模制作，不需要二次调整尺寸。另外在安装模拟时，可以直接将模型沿道路中心线的弯道段阵列排布，自动匹配曲率，不需要逐个调整角度，能大幅提升道路三维建模的效率，也能提前检查路缘石与雨水口、检查井、无障碍坡道等节点的位置冲突，避免施工时出现路缘石遮挡雨水口篦子、与检查井壁冲突的问题。
