弧形弯曲道路路缘石三维结构设计

　　做市政道路配套构件设计快十年，经手的路缘石模型少说也有上百套，这次做的弧形路缘构件，主要是适配道路转弯半径2000mm的圆弧段铺装场景，日常做直线路缘石设计时，只需要把控截面尺寸、拼接缝宽、基础安装面的平面度即可，但圆弧段的路缘石如果直接用直件裁切拼接，不仅现场施工裁切工作量大，拼接缝会呈现外宽内窄的不均匀状态，长期受车辆轮胎剐蹭、雨水冲刷后，接缝位置的砂浆容易脱落，进而出现路缘石错位、缺角的问题，后期运维成本会高出不少。

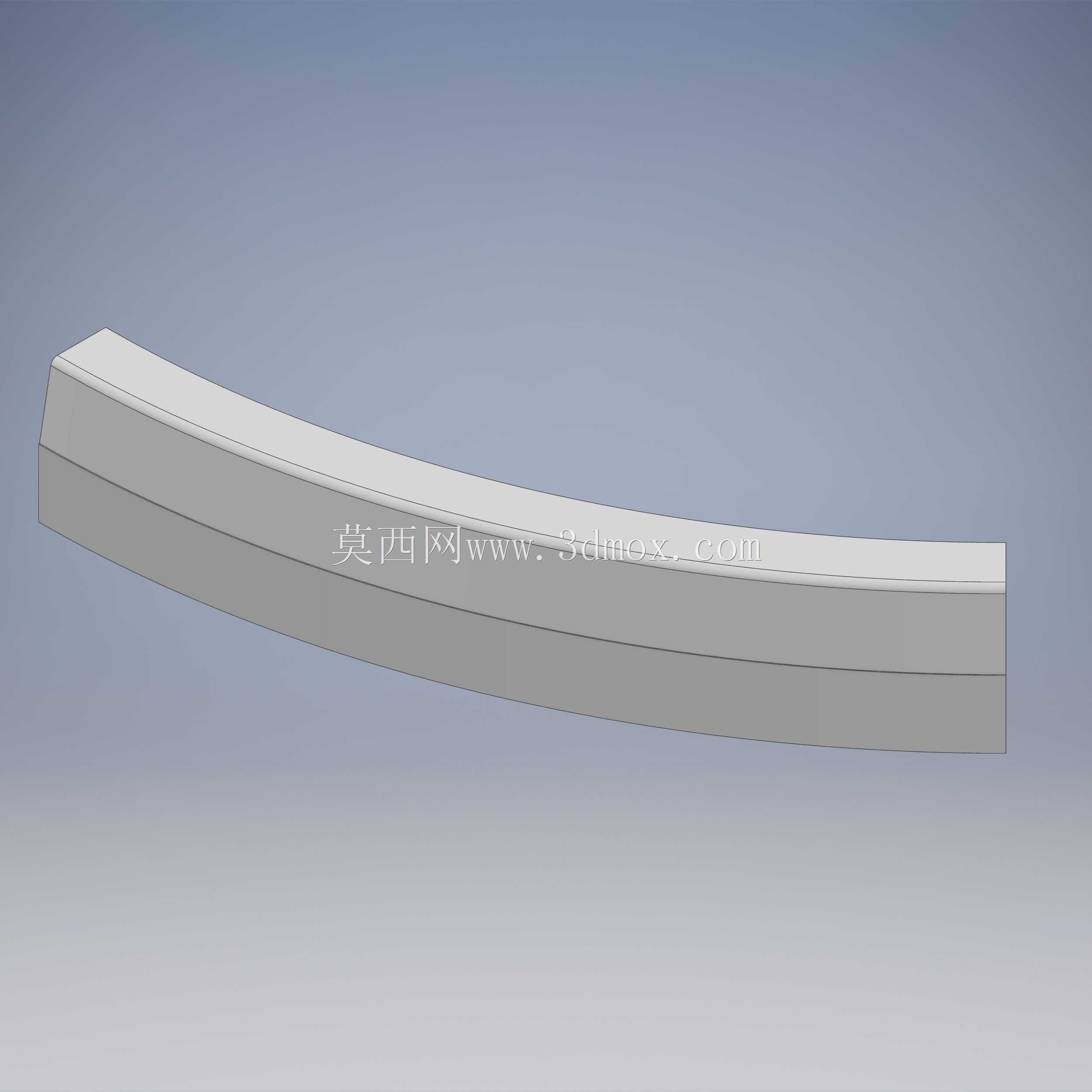

　　这个弧形构件的设计核心，首先是确定弧段的曲率匹配度，整体弧段对应圆心角按照常规道路弯道的单块铺装模数拆分，单块构件的弧长控制在现场人工搬运、安装的合理范围内，避免单块过重增加施工难度。截面设计沿用了常规直线路缘石的通用截面参数，保证和同批次直段路缘石的外露高度、基础埋深、侧边倒角尺寸完全一致，这样在直弧段衔接位置不需要额外做异形过渡件，铺装完成后整条路的路缘石顶面线型、侧面迎车面的平整度能保持统一，不会出现高低差、线型错台的问题。

　　从实际应用场景来看，这类弧形路缘石主要用在城市道路交叉口转弯处、小区车行通道圆弧转角、环岛周边、人行道弧形退让段这些位置，相比直件现场裁切的方案，预制好的弧形构件安装时只需要按照放线位置逐块拼接即可，每块构件的拼接缝宽度全程保持均匀，不管是做勾缝处理还是后期灌缝密封，施工效率能提升40%以上，而且构件本身是一体预制成型，迎车面没有裁切产生的微裂纹，抗车辆剐蹭、抗冻融循环的能力更强，在北方冬季撒除冰盐的路段，也不容易出现表层剥落的问题。

　　设计过程中特意做了安装定位的结构考量，构件底面做了粗糙面处理，和下部混凝土基础的粘结力比光面构件提升不少，同时在构件的非迎车面，也就是靠近人行道的一侧，预留了和人行道铺装层衔接的台阶面，人行道透水砖或者水泥铺装层可以直接搭接到台阶位置，不需要额外做边缘挡浆构件，铺装时能更好控制人行道的边缘标高，避免铺装层边缘出现塌落、空鼓的问题。构件的迎车面顶部做了小尺寸圆角倒角，一方面是避免车辆轮胎蹭到路缘石时被尖锐棱角割伤，另一方面也能减少行人不小心磕碰时的伤害，这个倒角尺寸和直段路缘石完全统一，不会出现弧段和直段倒角不一致的视觉差。

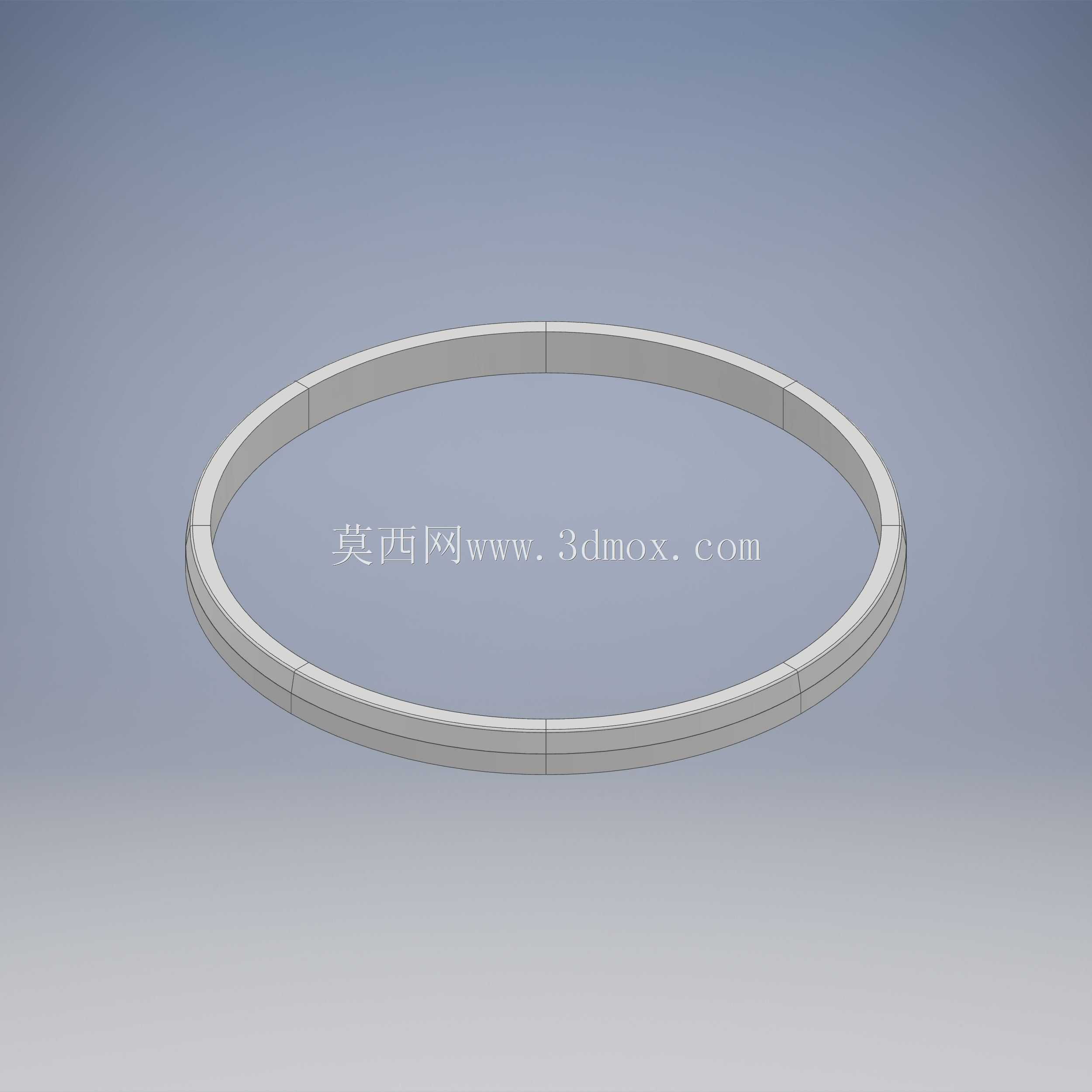

　　很多新手做弧形路缘石设计时容易犯的错误，是只做外弧面的曲率匹配，忽略了内弧面和截面的扭转问题，实际上当道路转弯半径较小时，如果完全按照等截面做弧形拉伸，构件的重心会出现偏移，安装时容易向弯道内侧倾斜，这个模型在设计时特意对构件的内侧底部做了微小的配重加厚处理，加厚部分完全埋在基础混凝土内，不会影响外露面的外观，同时能让构件的重心落在安装支撑面的中心位置，安装时不需要额外做临时支撑固定，灌浆凝固后就能保持稳定。另外在拼接端面的设计上，没有采用常见的直切面，而是做了和弧段径向一致的斜切面，这样拼接时两块构件的端面能完全贴合，不会出现外侧缝大内侧缝小的问题，勾缝后密封效果更好，雨水不容易顺着接缝渗到基础层，能减少基础被雨水泡软导致的路缘石沉降问题。

　　从安装边界来看，这个构件的基础开挖宽度、埋深参数和同规格直线路缘石完全通用，施工时不需要针对弧段额外开挖不同尺寸的基槽，现场施工班组不需要重新做技术交底，按照直段的施工工艺就能完成弧段铺装，能有效减少现场的沟通成本和施工出错概率。构件的外露面做了等厚的实体结构，没有为了减重做内部空腔，避免长期受侧向挤压出现开裂变形，毕竟路缘石除了界定道路边界、引导车流的作用，还要承受车辆偶尔的碾压、侧向撞击，实体结构的抗冲击能力更符合市政道路的长期使用要求。

　　实际项目应用中，这类预制弧形路缘石的线型流畅度远好于现场裁切的拼接方案，尤其是在景观要求较高的城市主干道、商业街区周边，均匀的拼接缝、顺滑的弧度过渡能大幅提升道路的整体观感，同时也能减少后期的维护频次，毕竟市政设施的运维成本在全生命周期里占比不低，前期设计时把构件的适配性、安装便利性、结构耐久性考虑到位，后续十几年的使用周期里能省掉很多麻烦。做这类市政配套构件的三维建模，不能只追求外观的弧形效果，要结合现场施工的实际流程、长期使用的受力情况、和相邻构件的衔接匹配度来调整结构细节，不然建出来的模型看着好看，落到实际生产、施工环节就会出现各种各样的问题，要么没法预制生产，要么安装后达不到使用要求。
