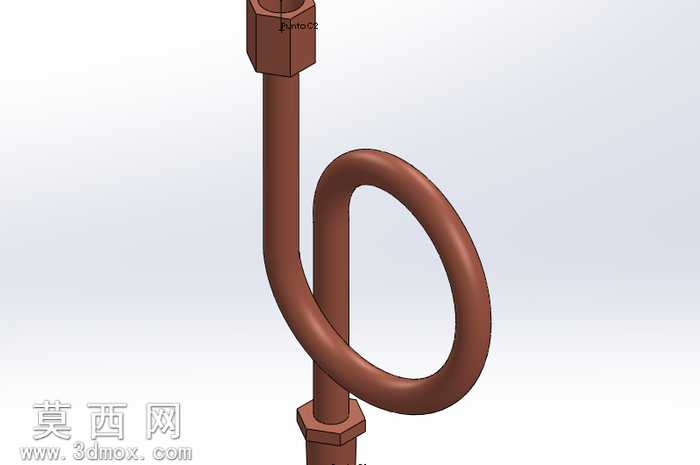

0.25英寸猪尾巴式缓冲弯管结构设计

本款猪尾巴弯管采用三维参数化建模方式完成整体结构设计，建模过程中首先梳理管路缓冲的核心功能需求，确定0.25英寸通径的基础参数，以螺旋盘绕的环形结构作为核心缓冲段，两端预留标准外螺纹连接段，搭配六角锁紧螺母结构实现与外接管路的可靠密封连接。建模阶段先绘制两端直管段的中心轴线，确定同轴度基准后，以平滑过渡的样条曲线绘制螺旋盘绕段的中心路径，保证管路弯折处的曲率半径均匀一致，避免通径突变造成的流体阻力激增，同时严格控制弯折区域的管壁厚度均匀性，防止弯折加工过程中出现管壁瘪陷、开裂的工艺缺陷。材质设计上选用铜质金属作为基础材质，渲染阶段调整金属粗糙度参数，还原铜质管件经表面氧化处理后的哑光棕褐色质感，两端六角螺母的棱角处做轻微倒角处理，既避免安装过程中锐边划伤操作人员，也能让扳手咬合时的受力面更均匀，降低螺母滑牙的概率。结构设计层面，螺旋盘绕的环形结构可以在管路输送压力波动的流体介质时，通过管路自身的微量形变吸收流体冲击能量，避免压力脉冲直接传递到后端精密仪表或管路接口，起到类似缓冲器的防护作用，两端的直管段长度经过精准计算，既保证螺纹连接的有效啮合长度，也预留足够的安装操作空间，让螺母锁紧时不会与螺旋段发生结构干涉。整体建模过程中对所有圆角过渡、螺纹参数、同轴度公差都做了参数化关联，后续如果需要调整通径尺寸、螺旋圈数、连接螺纹规格，只需要修改对应参数即可快速生成衍生型号，无需重新绘制整体结构，大幅提升同系列管件的设计迭代效率，渲染输出的效果图清晰展示了管件的整体形态、连接结构和表面质感，可直接用于加工工艺参考、产品选型展示等场景。
