分流闸阀钣金结构三维设计方案

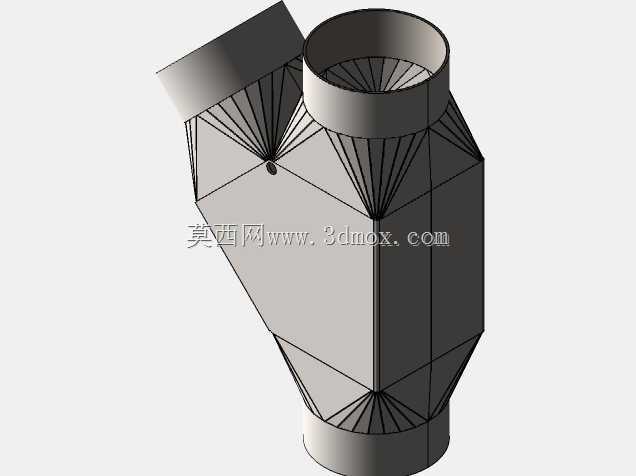

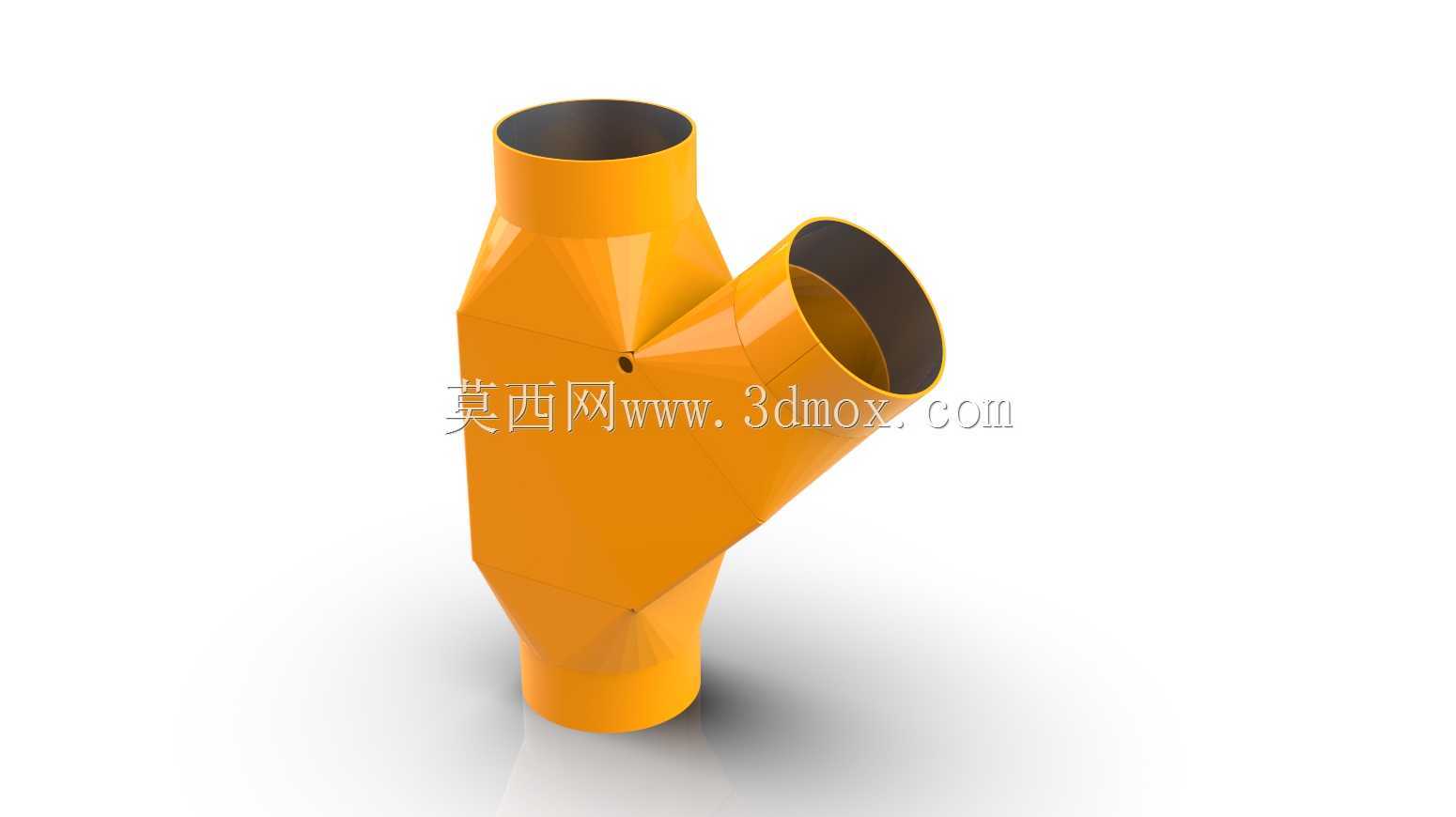

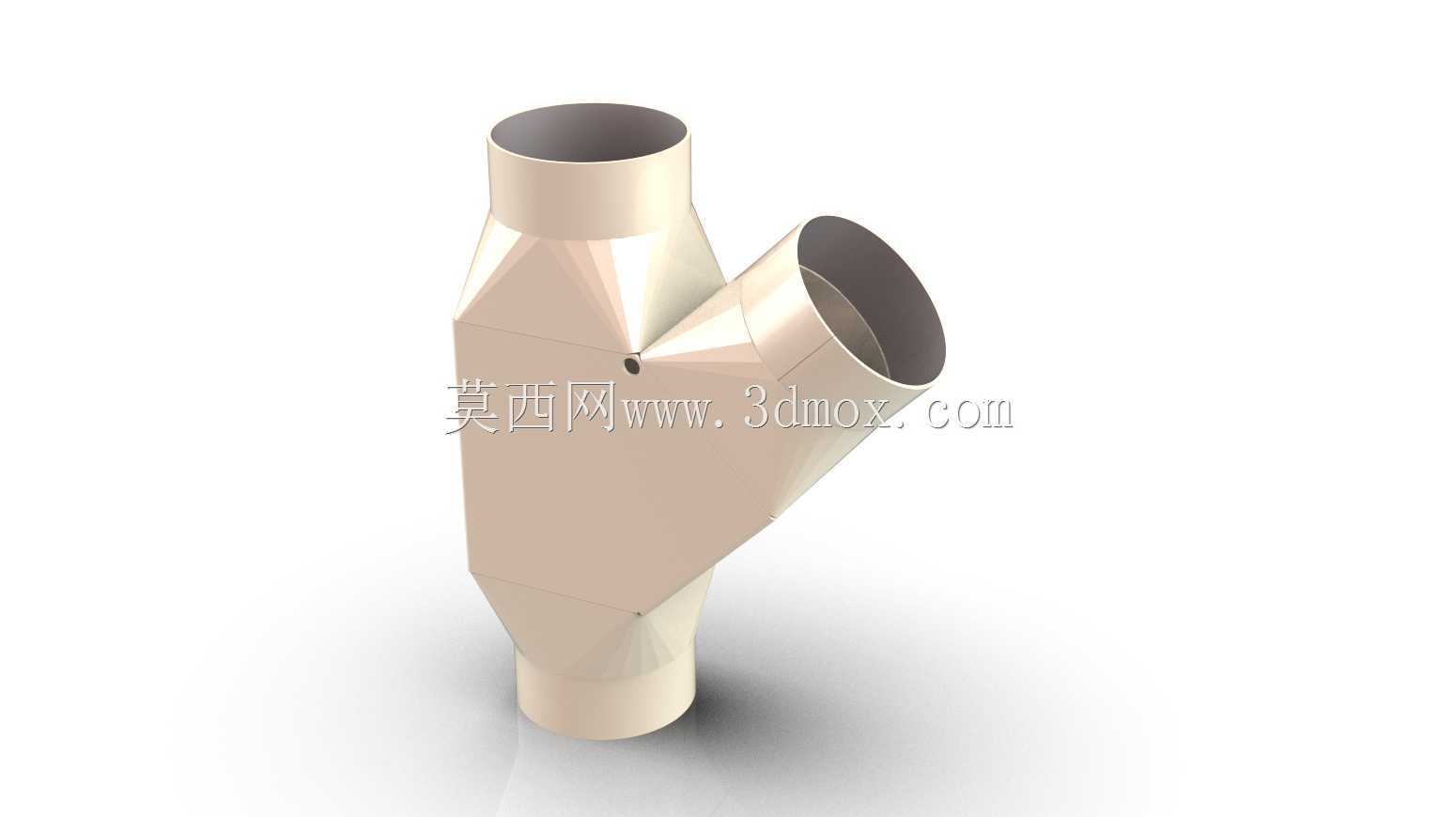

　　在粮食加工、粉体物料输送、工业通风除尘这类涉及多支路介质分流的工况里，这类Y型分流闸结构是管路系统里很常见的导流部件，区别于常规铸造阀体的厚重结构，采用钣金折弯拼焊的工艺做这类分流件，能在满足结构强度的前提下大幅降低构件自重，同时缩短生产制造周期，适配很多现场改造、非标管路定制的场景。从实际使用场景来看，这类构件大多安装在垂直下料管路或者负压通风管路的分叉节点，上游单路来的物料或者气流，通过这个结构分流到两个不同方向的下游支路，部分同类型结构会在内部加装翻板闸板来调节两个支路的流量分配比例，实现不同支路的通断或者流量配比控制，在大米加工厂的米料分流、地板厂的木屑收集、磨粉厂的粉料输送管路里都能见到同类型结构的应用。

　　做这类钣金结构的三维设计时，首先要考虑的是流道的顺滑过渡，不能出现直角折边或者突兀的截面突变，不然物料经过的时候容易在拐角处积料，长期运行会造成管路堵塞，尤其是输送粮食、矿粉这类有一定磨琢性的物料时，流道内壁的顺滑度还会直接影响构件的耐磨寿命，积料位置长期受物料冲刷会提前磨穿漏料。这个结构的三个接口都是标准圆形管道接口，设计时要匹配对应管路的公称通径，接口端预留的直边段长度要满足卡箍连接或者法兰焊接的安装要求，不能因为是钣金件就缩短接口直段，不然现场安装时会出现对接错位、密封不严的问题。整体外形的分叉角度是设计里需要重点核算的参数，角度过小会导致两个出口的间距太近，下游管路安装时没有足够的操作空间，

　　角度过大则会增加整个构件的整体高度，占用更多的竖向安装空间，同时还会加大介质流过时的局部阻力，增加整个管路系统的压损，一般这类Y型分流结构的分叉角控制在30度到45度之间，能在安装空间和流阻之间取得比较好的平衡。钣金拆分设计的时候，要充分考虑折弯工艺的可行性，不能出现超过折弯机加工能力的小折边，也不能设计出无法脱模、无法焊接的封闭内腔，所有拼接焊缝的位置要尽量设置在构件的非冲刷面，也就是介质流不会直接冲到的侧壁位置，避免焊缝长期受物料冲刷出现开裂漏料的问题。拼焊完成后还要对内壁的焊缝做打磨处理，保证内壁光滑无凸起，减少物料挂壁的可能。安装边界方面，这类构件一般通过上端接口吊装固定在管路支架上，下端和侧端的接口对接下游管路，

　　设计时要核算整个构件满料状态下的总重量，给安装支架预留足够的承重余量，同时三个接口的同轴度、端面垂直度要控制在管路安装的公差范围内，避免对接时出现强行组对的情况，不然长期运行的振动会导致焊缝开裂。另外，钣金板材的厚度选择要根据输送介质的特性、管路内的压力等级来确定，输送磨琢性强的物料时要适当加厚板材，或者在容易磨损的位置额外贴衬耐磨衬板，负压通风工况下还要考虑板材的刚度，避免运行时构件被负压吸瘪变形，必要时可以在构件外壁加装加强筋来提升整体刚度。做这类结构的三维建模时，要提前把钣金展开的工艺缺口、折弯补偿量考虑进去，不然加工出来的零件拼焊时会出现尺寸偏差，无法顺利组对成型，尤其是分叉位置的相贯线处理，要做到拼接处完全贴合，减少焊接时的填充量，降低焊接变形的概率。
