蝶阀阀体多接口结构三维造型设计

项目分类:阀门 发布时间:2021-12-19 ID:456399
  • 蝶阀阀体多接口结构三维造型设计
  • 蝶阀阀体多接口结构三维造型设计
  • 蝶阀阀体多接口结构三维造型设计
  • 蝶阀阀体多接口结构三维造型设计
  • 蝶阀阀体多接口结构三维造型设计
  • 蝶阀阀体多接口结构三维造型设计

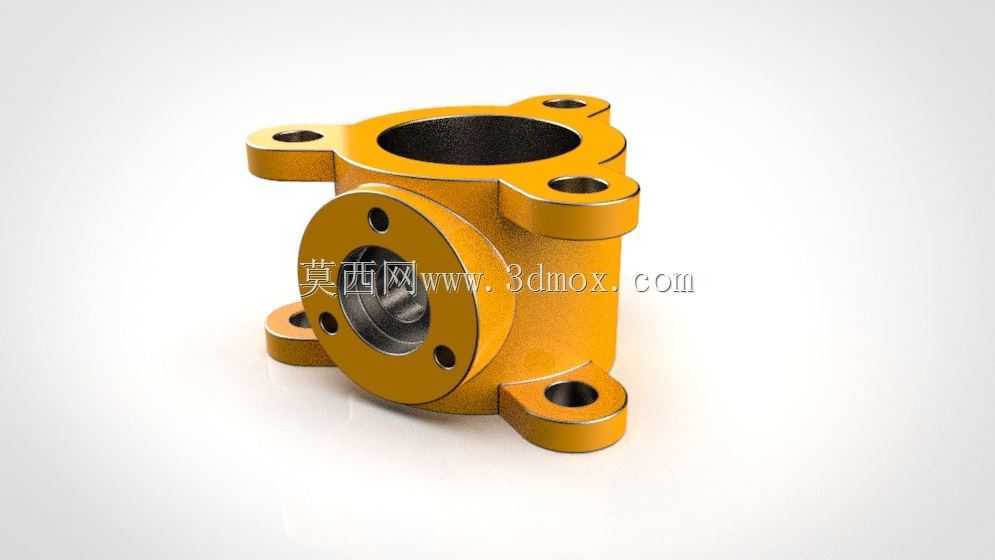

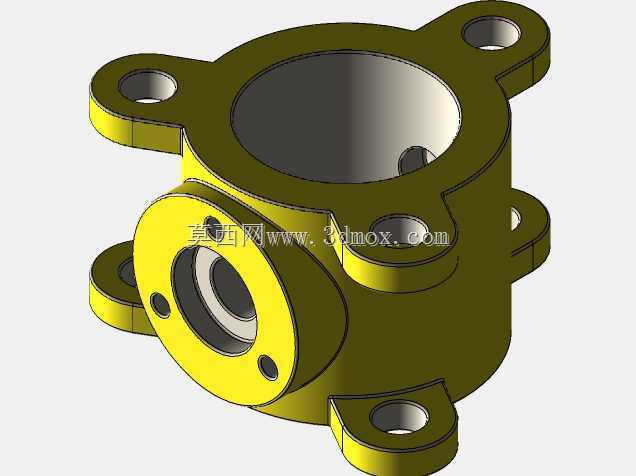

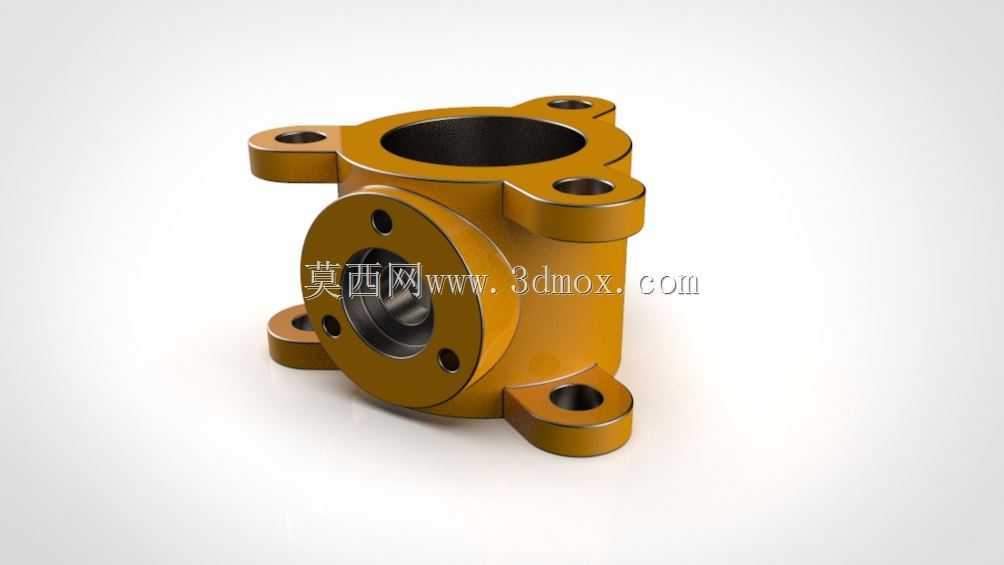

  在工业流体输送管网系统中,蝶阀作为截断与调节类管路部件的核心品类,其阀体的结构合理性直接决定整套管路的运行可靠性与密封寿命,本次呈现的蝶阀阀体结构,针对中低压工况下的多管路交汇场景做了针对性的结构优化,区别于常规两通式蝶阀的单一轴向通路设计,该阀体采用多向法兰接口布局,可同时实现主通路流体截断、侧向支路介质分流或压力检测点位的集成安装,省去了管路系统中额外加装三通接头、转接法兰的装配环节,能有效降低管路系统的泄漏点数量,压缩现场安装的工时成本。从实际工况适配角度看,这类多接口蝶阀阀体常应用在化工循环水系统、暖通空调供回水支路、中小型液压泵站的回油管路等场景,这类场景往往存在管路排布空间紧凑、

  需要在主通路附近外接检测仪表或旁通回路的需求,传统两通蝶阀搭配三通接头的方案,不仅会增加管路整体的轴向占用长度,接头位置的密封垫在长期受流体压力脉动、温度交变影响时,更容易出现老化渗漏问题,而集成式多接口阀体将所有连接通路在铸件阶段一体成型,从结构根源上减少了密封结合面的数量。在结构设计思路上,该阀体的主体采用等壁厚铸造结构设计,壁厚取值参考灰铸铁或铸铝材质的铸造工艺要求,既避免壁厚过薄导致的铸件浇不足、冷隔缺陷,也不会因壁厚过大造成材料浪费、铸件内部缩松风险升高;各个法兰接口的位置做了加厚凸台处理,凸台高度预留足够的螺栓沉孔空间,确保法兰连接时螺栓可以完全贯穿法兰孔,不会出现螺栓干涉、拧紧力矩不足的问题。

  主通路的内孔做了高精度加工余量预留,用于后续与蝶板、阀杆密封组件的配合,内孔表面粗糙度要求控制在Ra1.6以内,保证蝶板关闭时密封圈能与内壁完全贴合,实现零泄漏密封效果。侧向的接口法兰与主通路的相交位置做了圆弧过渡处理,避免直角相贯造成的应力集中,同时减少流体在通路交汇处的湍流阻力,降低管路运行时的流体噪音与压损。从安装边界尺寸来看,该阀体的各个法兰端面均设计为标准凸面法兰结构,法兰螺栓孔的中心距、孔径尺寸匹配对应压力等级的管路法兰标准,现场安装时无需额外加工转接件,可直接与同规格的工业管路法兰对接;阀体顶部的阀杆安装凸台尺寸适配标准手动涡轮执行器或气动执行机构的安装接口,后期可根据现场自动化控制需求,直接加装对应的驱动装置,

  无需对阀体本身做二次加工改造。阀体底部的支撑脚结构做了加强筋设计,当阀体安装在水平管路上时,支撑脚可与管路支架直接固定,分担阀体自身与驱动装置的重量,避免长期运行后管路因承重过大出现变形、法兰错位的问题。在建模过程中,各个法兰的螺栓孔采用圆周阵列特征生成,确保孔位的位置度误差控制在标准允许范围内,避免现场安装时出现螺栓无法穿入的问题;阀体内部的流道做了平滑过渡处理,所有转角位置均设置工艺圆角,既符合铸造工艺的拔模要求,也能减少流体在阀体内的阻力损失。需要注意的是,这类多通路蝶阀在选型应用时,要根据实际输送介质的腐蚀性、工作温度、压力等级匹配对应的阀体材质与密封圈材质,若用于输送含固体颗粒的污水类介质,还需在阀体内腔增加耐磨衬层,避免介质长期冲刷造成阀体壁厚减薄,影响结构强度。
