弯辊机装配结构与运动机构设计方案

　　在金属板材辊压成型加工场景中，弯辊机是实现薄板、中厚板曲率成型的核心加工设备，广泛应用于五金制品、通风管道、压力容器配套构件、装饰金属板材的预弯与卷制成型工序，区别于传统三辊对称卷板机，该款弯辊机针对小曲率半径、高精度圆弧成型需求做了结构优化，可适配0.5-3mm厚度的冷轧钢板、不锈钢板以及铝合金板材的连续弯制作业，在小型钣金加工车间、五金制品厂的小批量定制生产场景中适配性极强。

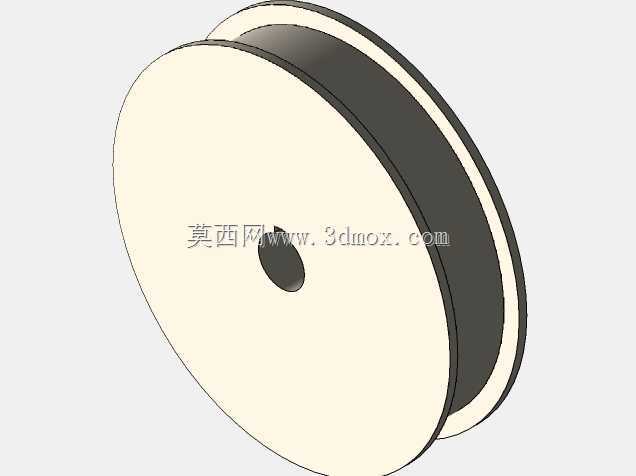

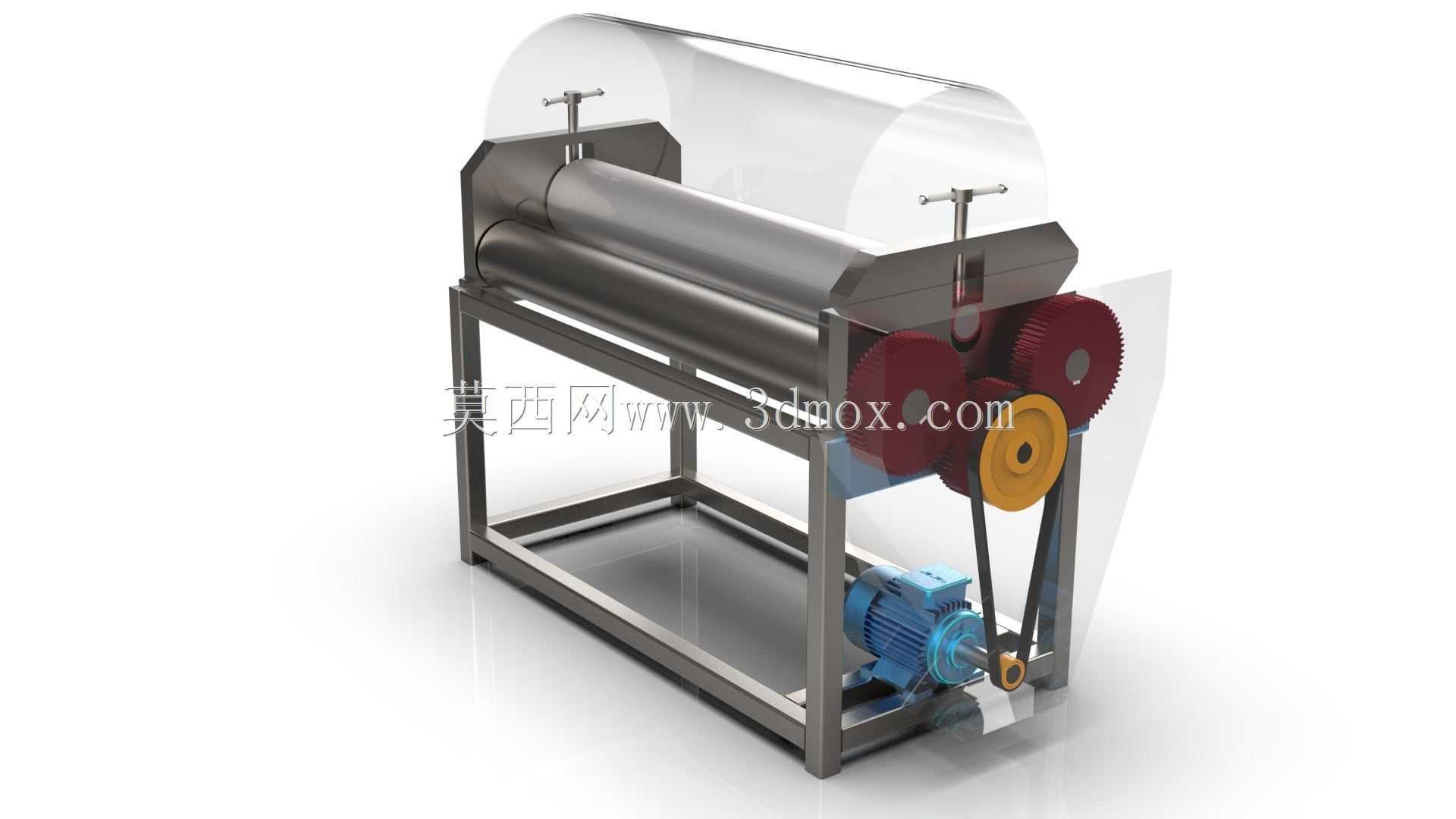

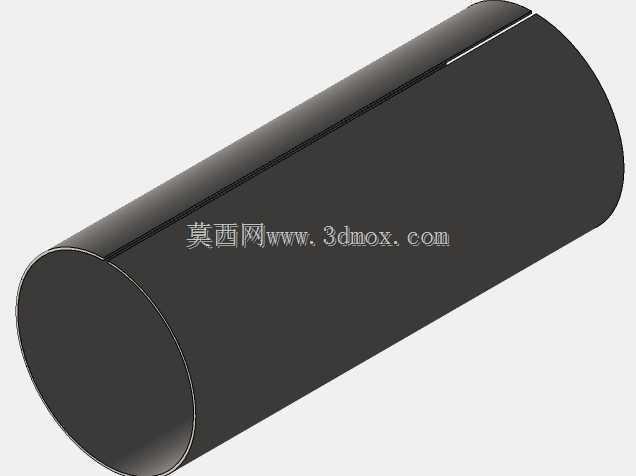

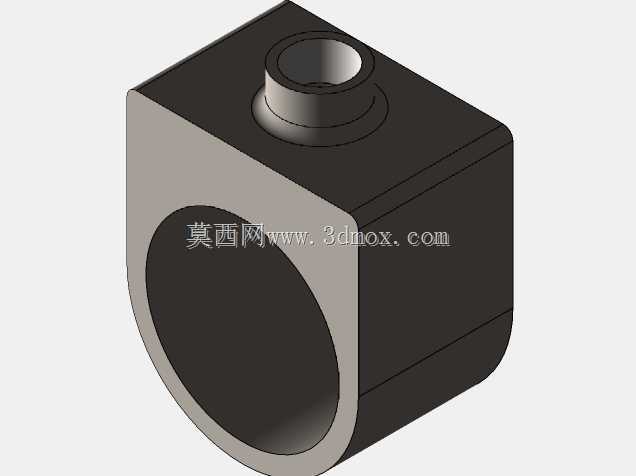

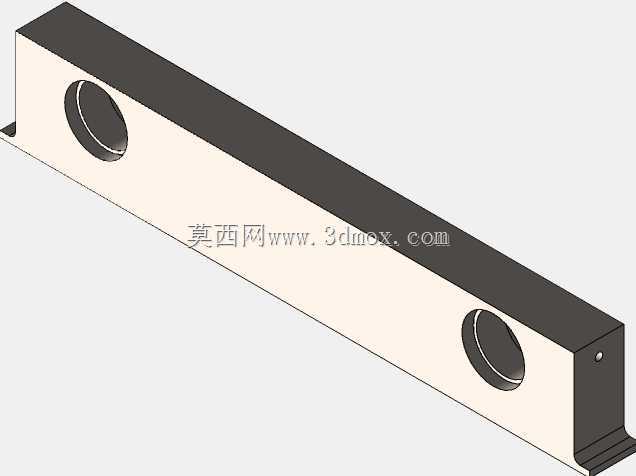

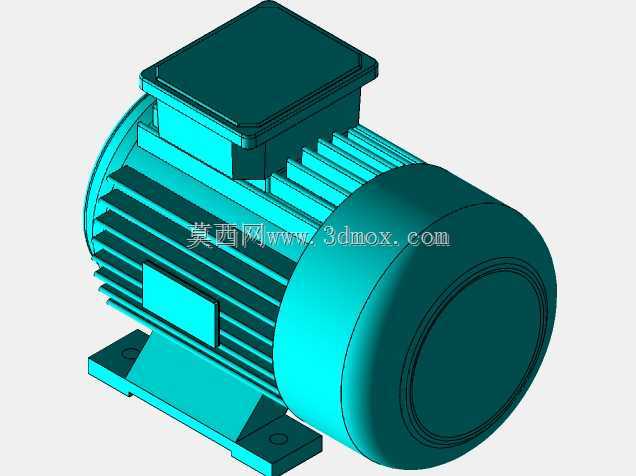

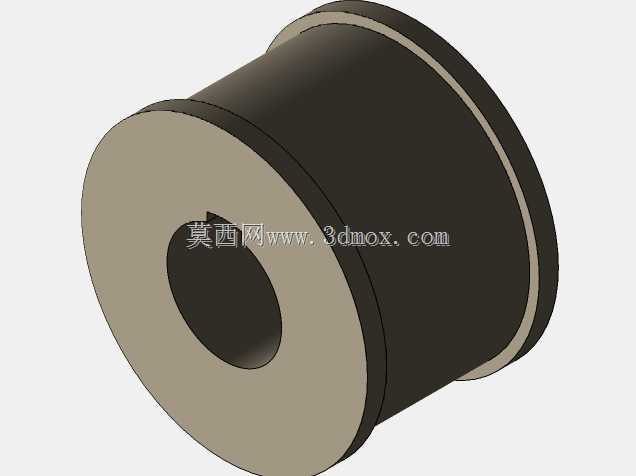

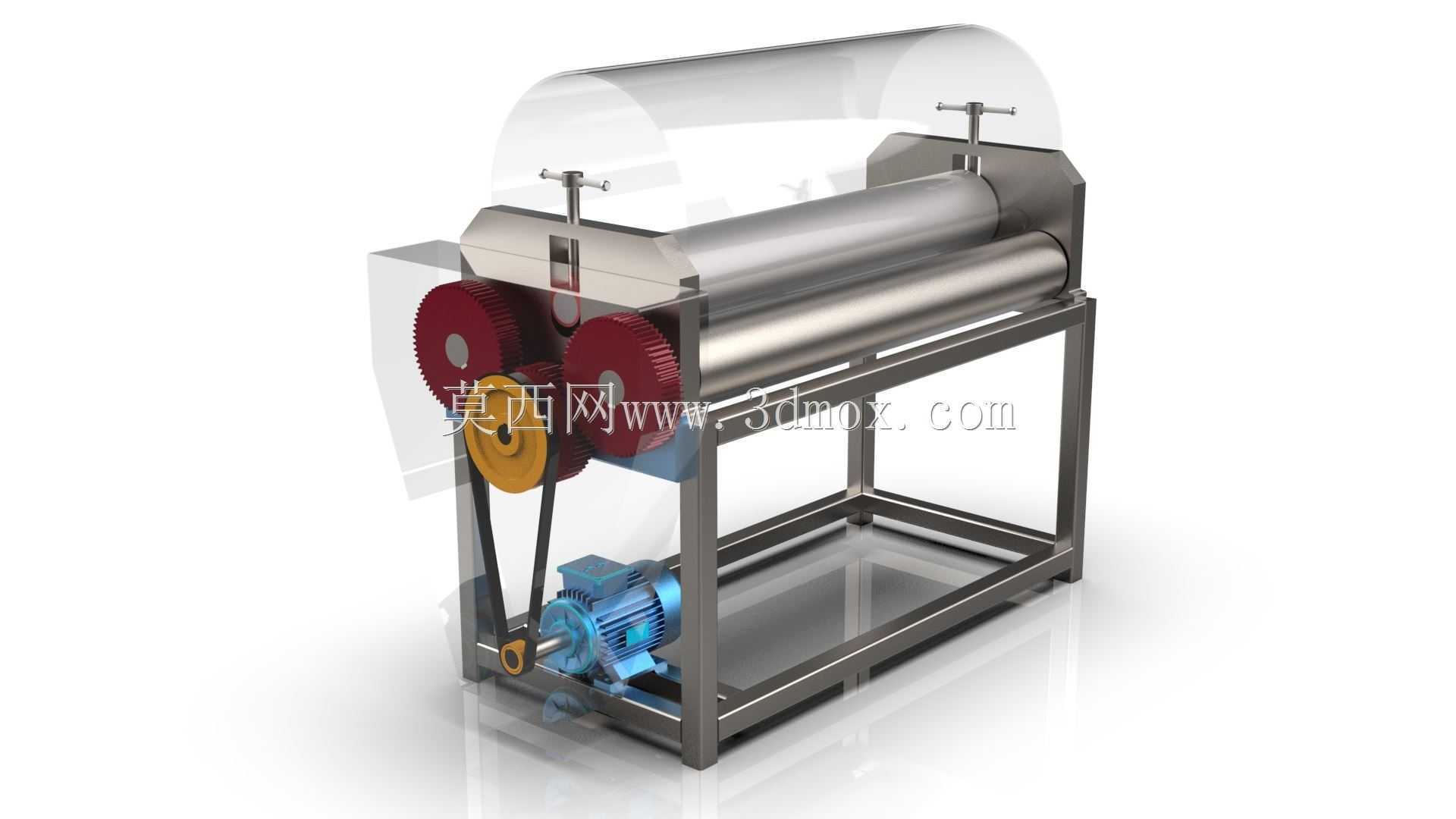

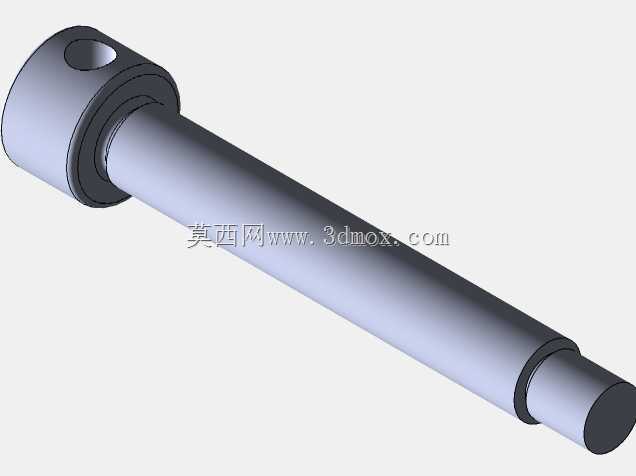

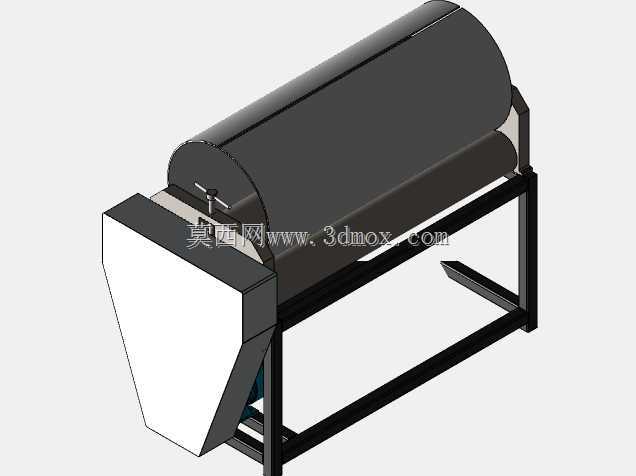

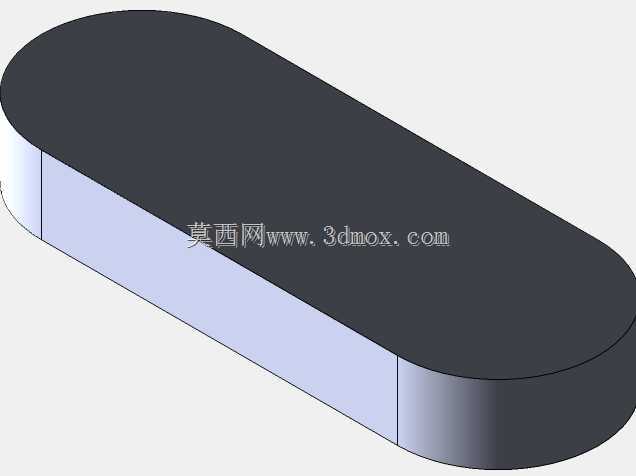

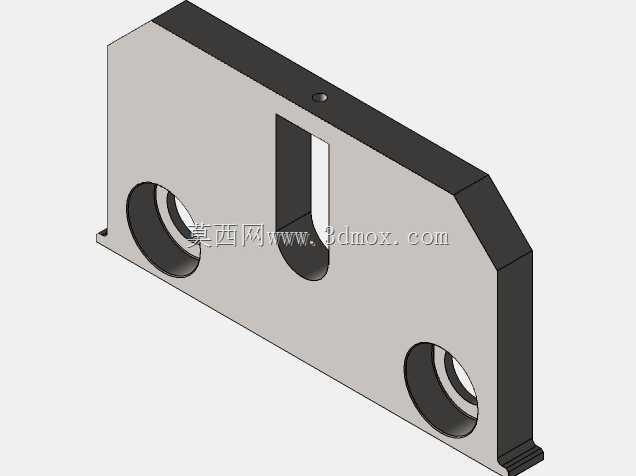

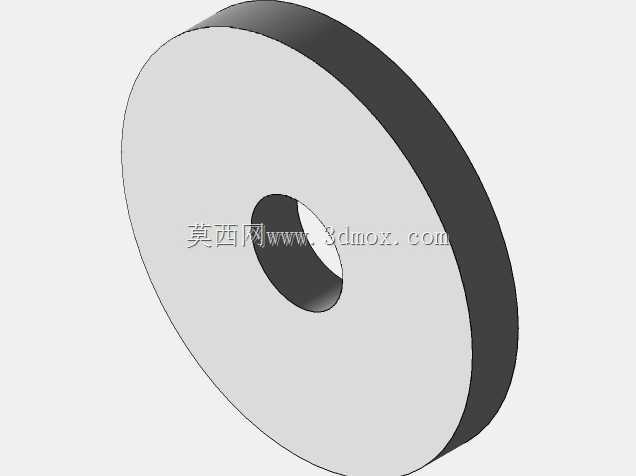

　　从设备实际功能逻辑来看，该弯辊机采用下辊固定、上辊可调间距的压合结构，上辊两端配置手轮调节机构，通过梯形丝杠副带动上辊轴承座沿机架导向槽做垂直方向位移，以此调整上下辊之间的压合间隙，适配不同厚度板材的进料需求，同时可根据目标成型曲率微调压下量，控制板材弯曲过程中的变形量，避免因压下量过大导致板材表面出现压痕或者局部应力集中开裂的问题。设备的动力输入端配置卧式减速电机，通过皮带传动将动力传递至下辊轴端的齿轮组，齿轮组采用不同齿数的圆柱齿轮啮合传动，实现上下辊的差速匹配，保证板材在辊压过程中进料速度均匀，不会出现打滑、蹭伤板材表面的问题，齿轮组外侧设置半透明防护护罩，既可以观察齿轮啮合的运行状态，也能避免加工过程中碎屑、杂物卷入传动副造成设备卡滞，同时满足车间生产的安全防护要求。

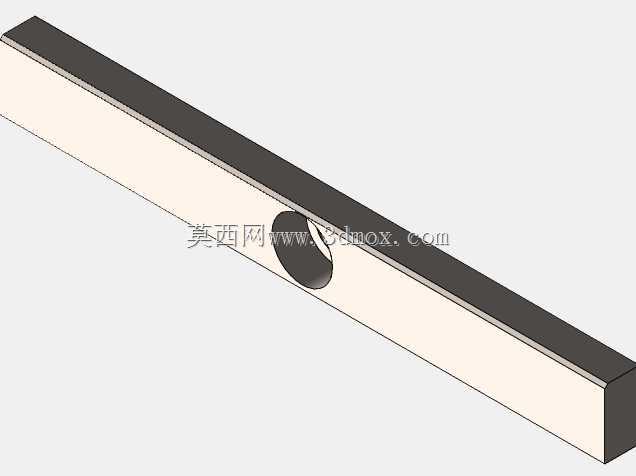

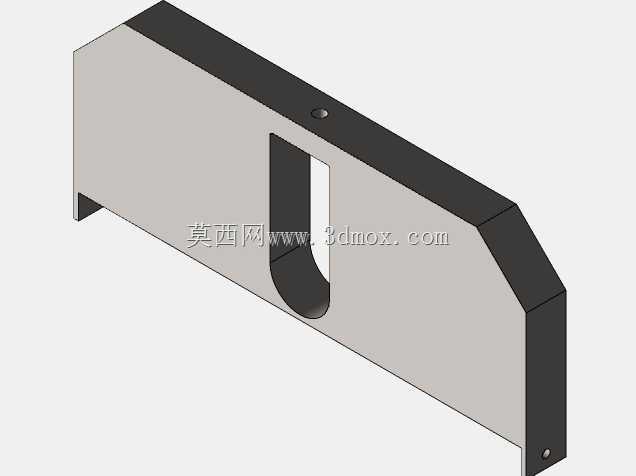

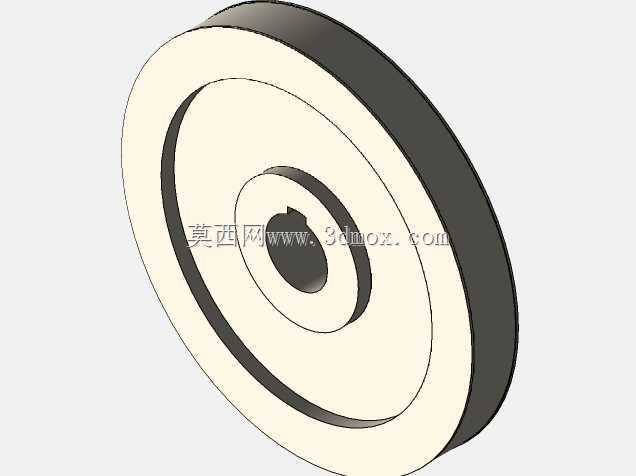

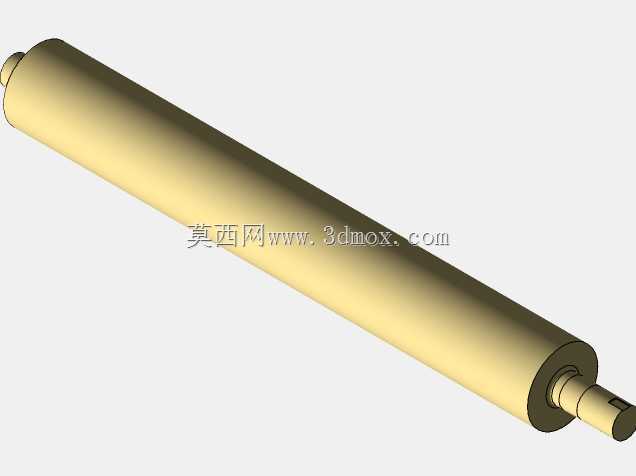

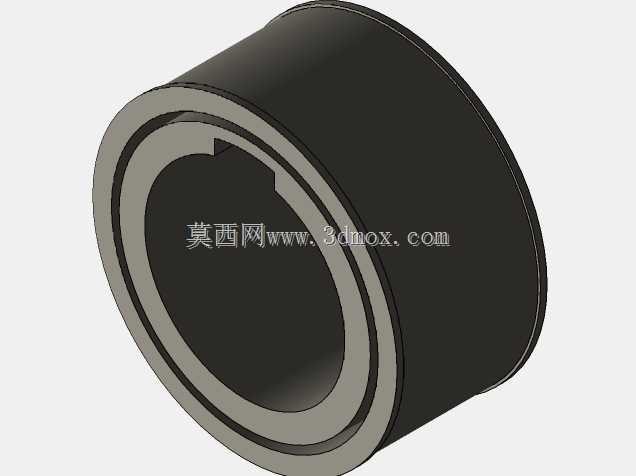

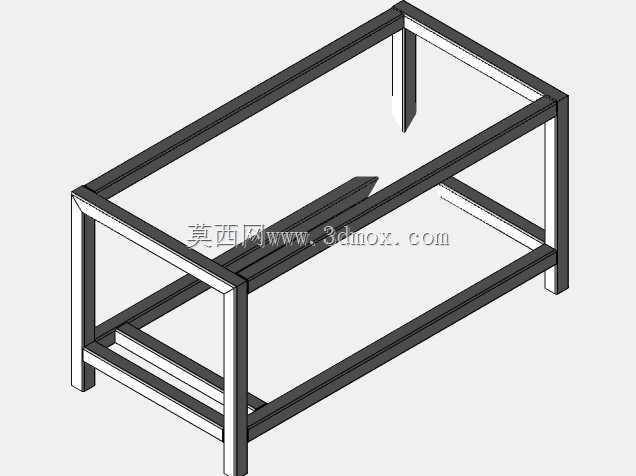

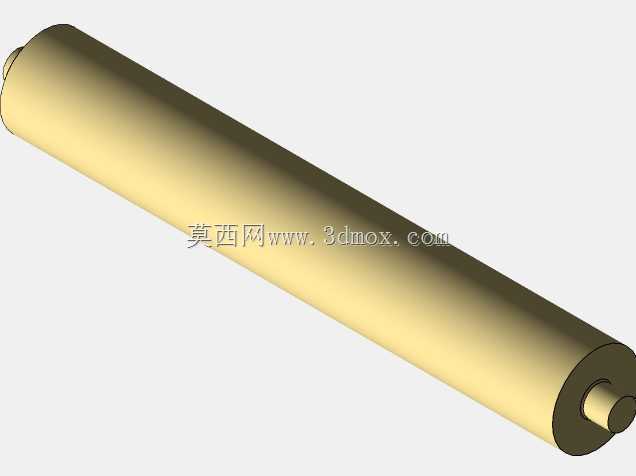

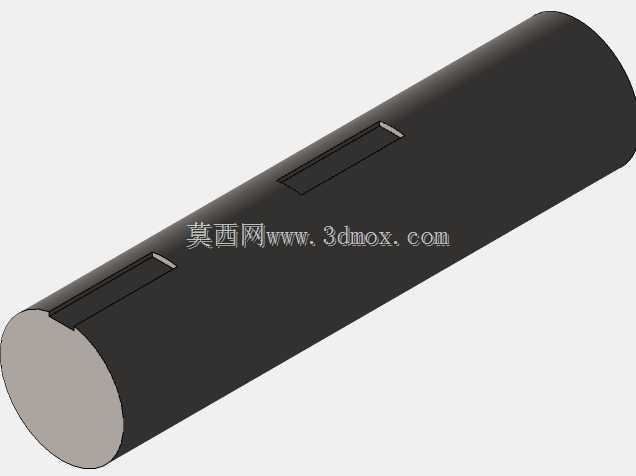

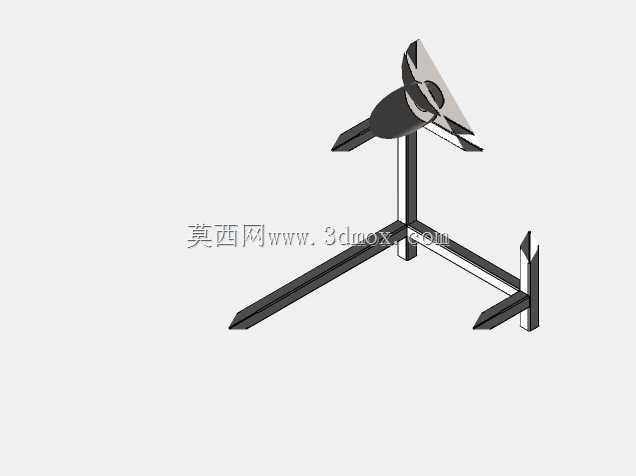

　　机架部分采用方管焊接成型的框架式结构，底部设置整板式安装底座，安装时可通过地脚螺栓将设备固定在混凝土基础或者车间钢制工作平台上，机架整体的长宽尺寸控制在1200mm*700mm范围内，设备总高度约1100mm，进料侧预留200mm的操作空间，出料侧可配套接料台或者输送辊道实现连续化作业，安装边界不需要额外预留过大的检修空间，日常维护仅需打开齿轮侧的护罩即可完成润滑、齿轮间隙调整等操作，适配小型加工车间的紧凑场地布局。辊轴组件采用45号钢调质处理后表面镀硬铬，表面粗糙度控制在Ra0.8以内，避免辊面锈蚀或者粘黏金属碎屑划伤板材表面，辊轴两端采用带座外球面轴承支撑，具备一定的调心能力，可补偿长期使用后机架出现的微小变形，保证辊轴转动过程中的同轴度，减少运行过程中的振动与噪音。

　　设计过程中针对弯辊作业的受力特性做了结构强化，上辊的调节丝杠采用梯形螺纹，具备自锁特性，调整到目标间隙后不会因为板材的反作用力出现回退，保证批量加工过程中成型曲率的一致性；皮带传动部分设置张紧调节结构，可通过调整电机安装板的位置调整皮带张紧度，避免长期使用后皮带打滑造成功耗损失与传动效率下降；设备的操作侧设置明显的安全警示标识，传动部件的外露部分全部做了防护处理，符合金属加工设备的安全设计规范。在实际生产适配中，该设备可单独完成小型圆筒、弧形板的弯制作业，也可配套剪板机、折边机组成小型钣金加工生产线，完成通风管道圆管段、金属桶身、装饰弧形构件的全流程加工，针对小批量、多规格的定制加工需求，仅需通过手轮调整上辊间隙即可快速切换加工参数，不需要复杂的工装更换，调试时间短，操作门槛低，普通钣金操作工经过简单培训即可完成设备操作与参数调整。

　　从结构建模的逻辑来看，整机装配过程中优先完成机架的基准定位，以机架底部安装面为装配基准，依次装配下辊组件、齿轮传动组、上辊调节机构、动力电机与防护部件，运动仿真过程中重点验证齿轮啮合的传动比匹配、上辊调节行程的限位、皮带传动的运动干涉问题，确保各运动部件在全行程范围内无卡滞、无碰撞，装配公差设置上，辊轴与轴承的配合采用基孔制过渡配合，轴承与机架安装孔的配合采用间隙配合，保证装配过程的工艺性，同时满足长期运行的精度保持性。
