台式振荡砂光磨边加工设备结构

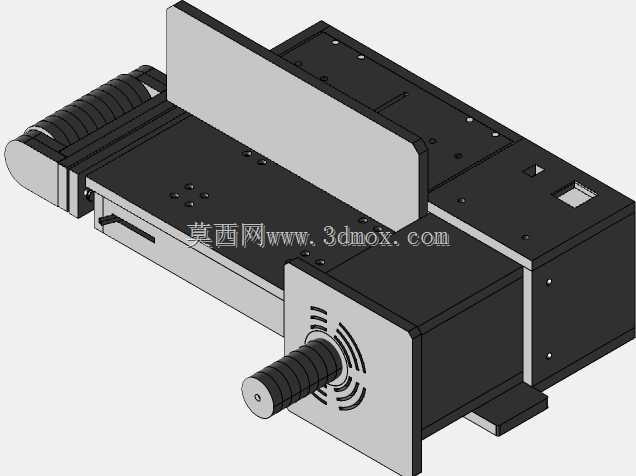

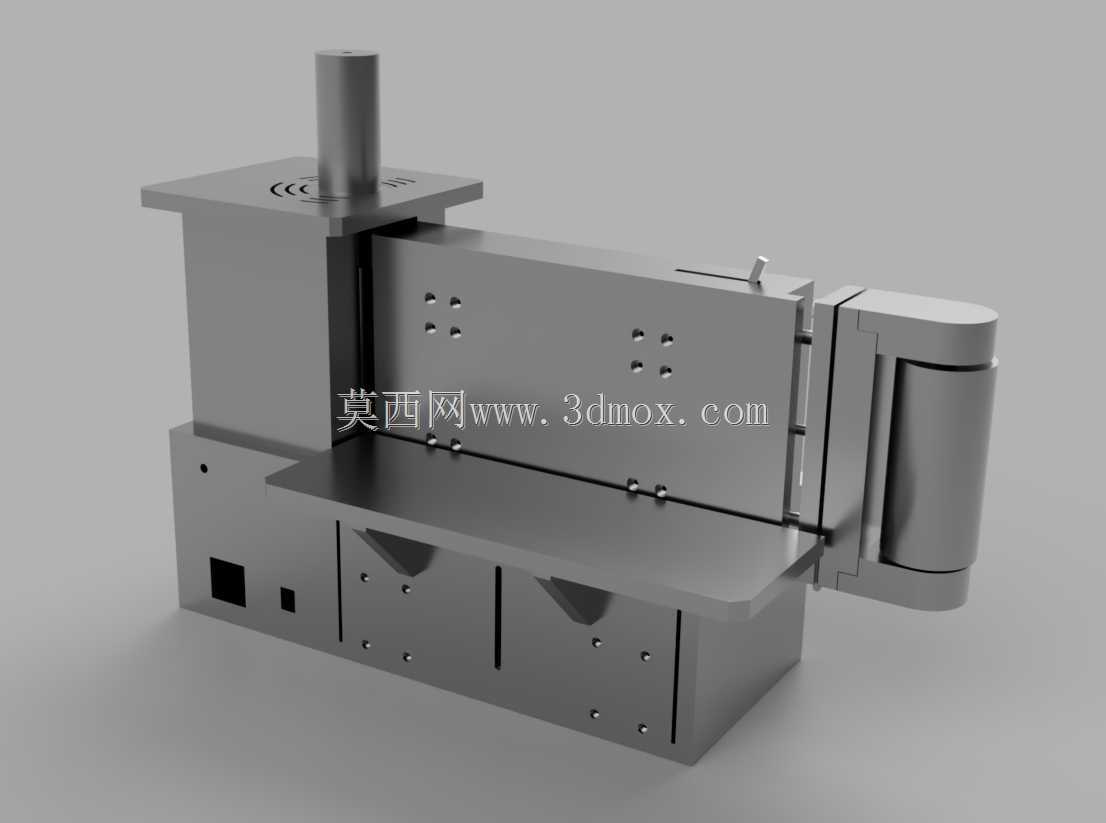

　　这款台式磨边砂光设备，主要面向小型机加工车间、五金加工工位的工件边缘处理场景，适配小批量金属件、非金属硬材的端面磨边、毛刺去除、棱边倒角砂光作业，可放置在常规工作台面使用，无需额外做大型地基固定，适配多品种小批量的柔性加工需求。设备整体采用立式箱式基座布局，底部基座为整体焊接式箱型结构，内部预留振荡驱动机构的安装空间，基座正面开设检修开口与走线槽位，侧面预留动力输入接口，基座上平面作为加工承载平台的安装基准面，平面加工精度满足安装面平面度公差要求，保证上部机构运行的稳定性。上部加工单元采用卧式悬臂布局，砂磨作业模块水平布置在基座上方，振荡驱动组件竖直安装在基座后侧的立柱结构内，通过偏心传动结构带动砂磨作业组件做高频小幅振荡，

　　避免砂带或磨块在工件表面形成固定磨痕，提升砂磨后表面的均匀度。设备的工件承载平台设置在砂磨组件下方，平台表面做耐磨处理，可根据加工工件的尺寸调整挡料定位块的位置，适配不同规格工件的磨边作业，平台与砂磨组件的间隙可通过侧边的调节手轮进行微调，控制单次磨削的进给量，避免过磨导致工件尺寸超差。砂磨组件的端部设置快换式磨料装夹结构，可根据加工材质更换不同目数的砂带、磨块，适配粗磨去毛刺、精磨倒角等不同工序需求，磨料更换无需额外专用工具，可在工位上快速完成换型，减少停机等待时间。设备后侧的立柱结构除容纳振荡驱动组件外，还集成了除尘接口预留位，可外接车间中央除尘系统或者小型工业集尘器，将砂磨过程中产生的磨屑、粉尘及时抽走，

　　避免粉尘堆积在传动机构内加剧部件磨损，同时改善工位作业环境。从安装边界来看，设备整体占地尺寸适配常规工业工作台的摆放要求，横向宽度不超过常规工位的操作纵深，操作人员可站在设备正面完成上下料、磨削进给、参数调整等全部操作，操作控件均布置在人员伸手可及的范围内，无需频繁移动位置。设备的振荡频率可通过驱动端的调速结构进行调整，针对不同硬度的加工材质匹配对应的振荡参数，加工硬度较高的金属件时可适当降低振荡频率提升磨削力，加工较软的材质时提高振荡频率避免工件表面出现啃伤。整机的传动部件均设置在封闭的壳体内部，外露的作业区域设置可调整的防护挡板，避免磨屑飞溅伤人，同时不影响操作人员观察加工状态。在结构设计上，该设备优先考虑了工位使用的实用性，

　　没有冗余的复杂结构，大部分结构件采用常规板材焊接、机加工成型，加工工艺性好，普通机加工车间即可完成全部零部件的加工制作，装配环节无需特殊工装，按照装配基准依次拼接固定即可完成总装。设备的日常维护点位均布置在易操作的位置，传动部位的润滑注油点、易损件的更换位置都无需拆解设备主体结构即可完成操作，降低后期运维的难度。在实际使用场景中，这类设备常用来处理激光切割、冲压加工后工件的边缘毛刺，以及小型机加工零件的棱边倒钝，相比手持角磨机、砂轮机的手工磨边作业，该设备的加工一致性更好，加工效率更高，同时可降低操作人员的劳动强度，避免手持打磨工具带来的操作安全隐患。设备的砂磨作业面做了水平度校准，保证工件通过时整个棱边都能均匀接触磨料，不会出现局部磨不到或者磨削量不均的问题，针对有角度磨边需求的工件，还可在承载平台上加装角度靠模，实现固定角度的斜边磨削加工。基座内部的空间除安装驱动组件外，还可预留磨料备件、常用工具的存放位置，方便工位上的工具收纳，保持作业台面整洁。整机的重量分布经过优化，重心落在基座中心位置，即使在高速振荡作业时也不会出现明显的晃动，无需在工作台面上做额外的压块固定，移动位置时仅需两人配合即可抬运，适配车间内工位调整的需求。
