Haas镗杆钻头用TL1型机床刀架结构

　　在数控镗床、立式加工中心的重型切削工位中，大直径镗杆、硬质合金深孔钻头的装夹稳定性直接决定孔系加工的形位公差与表面质量，这款适配Haas设备的TL1刀架，正是针对这类大尺寸刀具的装夹需求开发的专用机床附件。从实际加工场景来看，当车间进行箱体零件同轴孔系镗削、大型法兰件螺栓底孔钻削这类工序时，常规弹簧夹头刀柄的夹持力不足，大悬伸刀具容易在切削抗力作用下产生振刀，轻则导致孔壁出现振纹、尺寸超差，重则出现刀具崩损、工件报废的问题，而这款刀架通过刚性块式装夹结构，能够为大规格刀具提供足够的夹持刚性，抵消粗加工阶段的径向切削力波动。

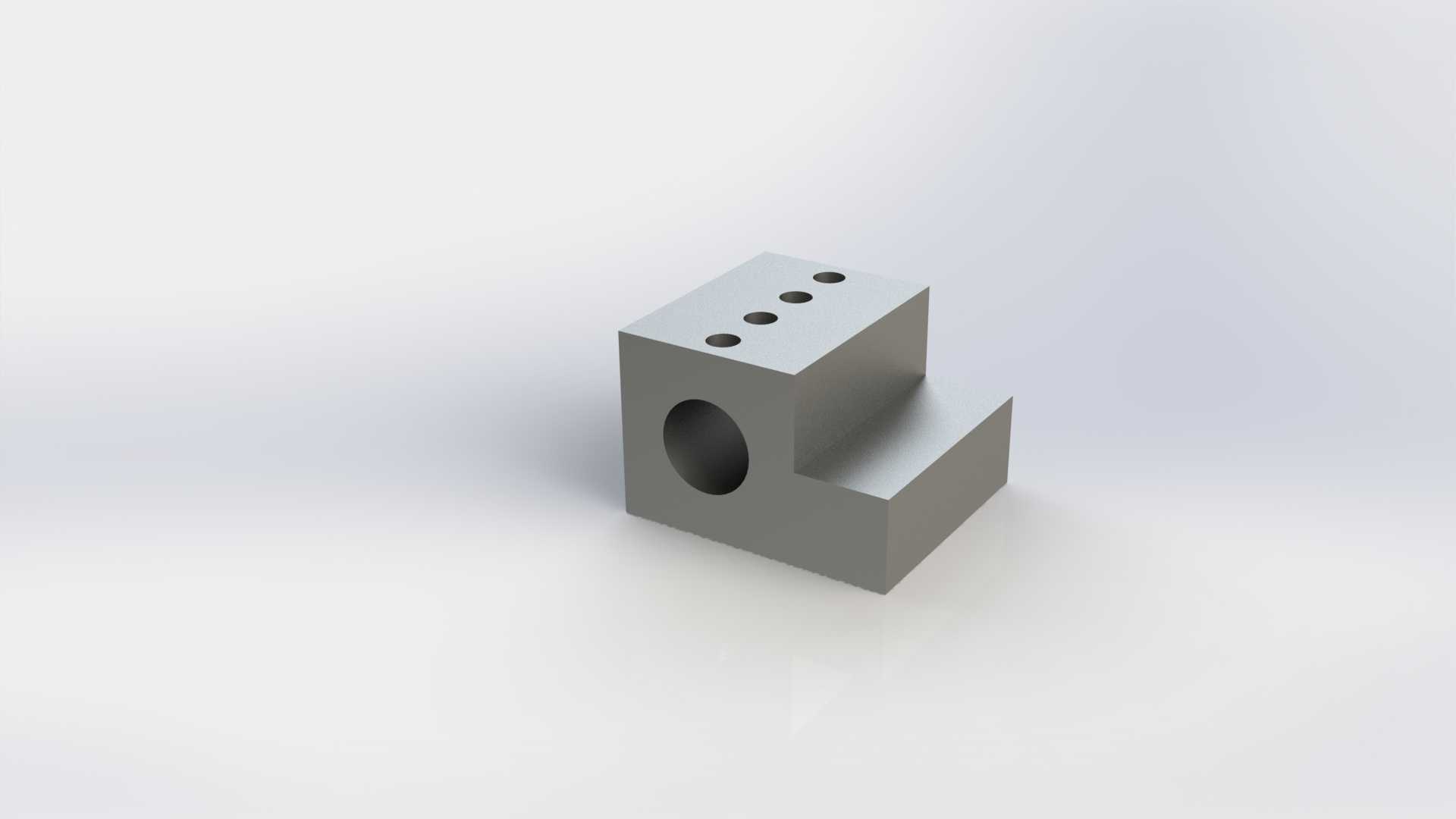

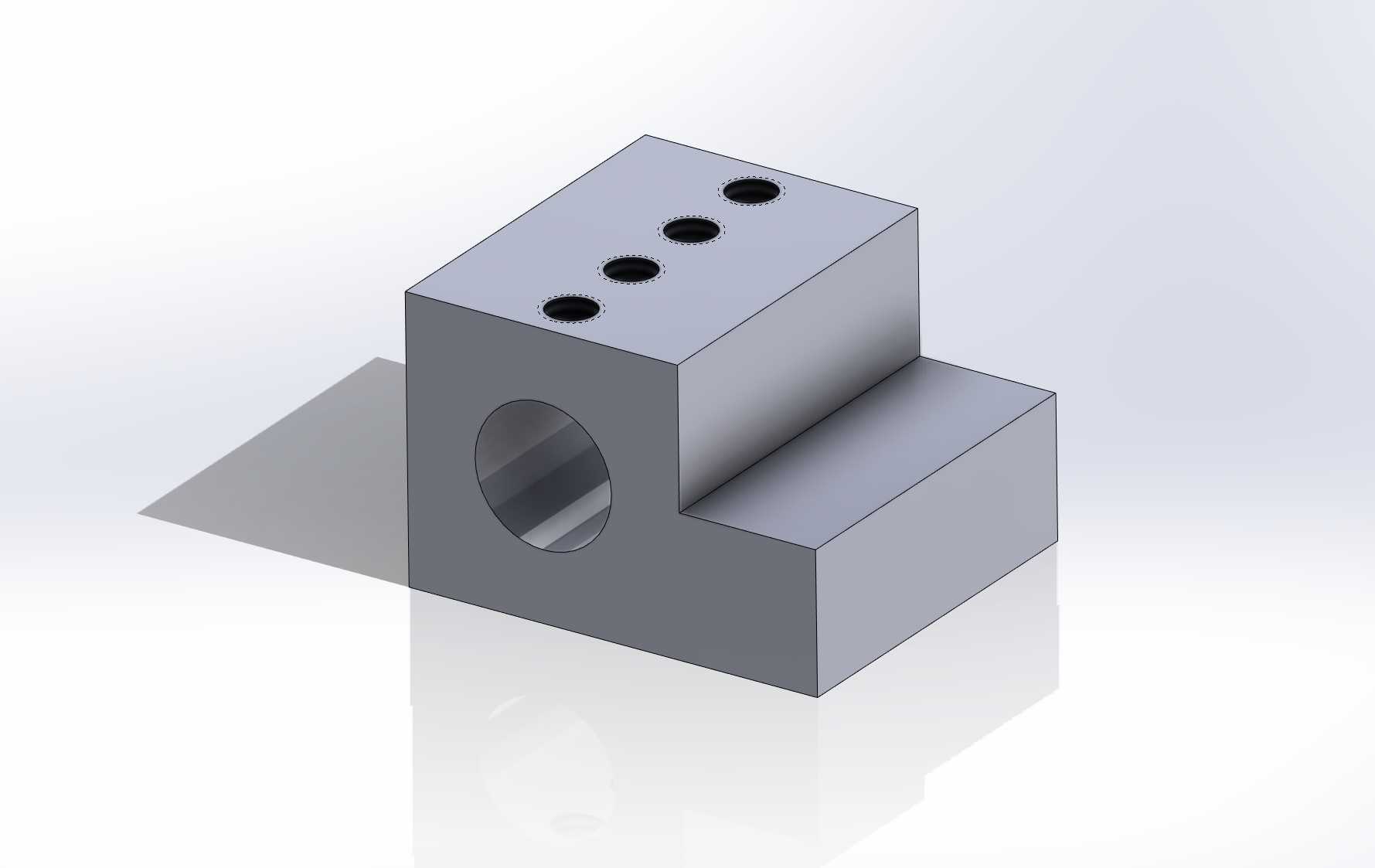

　　从结构设计逻辑来看，刀架主体采用一体式方块式基体设计，没有多余的拼接结构，避免了组合装配带来的累积误差，基体上的大直径横向通孔是刀具安装的核心定位面，孔壁的加工精度直接决定刀具装夹后的同轴度，设计时这个孔的公差带严格控制在H6级，与镗杆、钻头的夹持柄部采用小间隙配合，安装时通过侧面的锁紧结构（对应基体上的四个纵向螺纹孔）实现均匀压紧，不会出现局部应力集中导致的刀具柄部变形。基体上的阶梯凸台结构是与机床刀塔的安装定位面，设计时凸台的侧面与安装底面的垂直度控制在0.01mm以内，保证刀具装夹后与机床主轴的轴线平行度满足加工要求，避免出现孔加工的锥度误差。

　　从安装边界与尺寸适配角度，这款刀架的安装接口完全匹配Haas系列车床、加工中心的标准刀塔安装槽位，安装时不需要额外制作过渡转接板，直接通过凸台定位后用螺栓穿过刀塔安装孔与刀架上的固定孔锁紧即可，安装后刀具中心高与机床主轴中心高的偏差可以控制在0.02mm以内，不需要额外进行中心高调整，能够大幅减少换刀后的辅助调试时间。刀架的横向装夹孔可以适配直径范围覆盖车间常用的大尺寸镗杆与莫氏锥柄钻头，不需要针对不同直径的刀具更换夹头，只需要调整锁紧螺栓的压紧行程即可完成装夹，相比常规的快换刀柄，这款刀架的夹持接触面积更大，夹紧力分布更均匀，在大进给量粗镗、深孔钻削工况下，刀具的径向跳动量可以控制在0.005mm以内，有效延长刀具的使用寿命。

　　在实际使用过程中，这款刀架的一体式基体采用合金结构钢材质，经过调质与表面淬火处理，基体的硬度与抗冲击韧性能够匹配重型切削的负载要求，即使在断续切削的铸件孔加工场景下，也不会出现基体变形、锁紧螺纹滑牙的问题。刀架上的四个锁紧螺纹孔采用等间距排布设计，锁紧时可以按照对角顺序逐步拧紧螺栓，保证压紧力均匀作用在刀具柄部圆周上，避免单方向压紧导致的刀具偏斜，这种设计也方便操作人员在机床旁快速完成刀具更换，不需要复杂的对中操作。另外，刀架的外露棱边都做了倒角处理，避免安装调整过程中划伤操作人员，同时也减少了切屑堆积在棱角处的清理难度，日常维护时只需要定期清理安装面与装夹孔内的切屑、切削液残留，检查锁紧螺栓的预紧力即可，不需要复杂的保养流程。

　　从加工适配性来看，这款刀架不仅可以装夹整体式镗杆、锥柄钻头，也可以通过加装变径套适配小直径的刀具，拓展了刀架的适用范围，在多工序集中加工的生产场景下，能够减少刀塔上的刀位占用，提升设备的加工效率。在进行长镗杆的同轴孔系加工时，刀架的刚性夹持能够有效抑制镗杆的悬伸振颤，保证跨距较大的前后孔同轴度满足图纸要求，在进行深孔钻削时，稳定的夹持可以避免钻头走偏，减少孔的出口毛刺与位置度偏差。对于设备改造与工装选型的工程师来说，这款刀架的安装尺寸完全标准化，不需要对现有机床的刀塔结构进行任何修改，直接安装即可投入使用，能够快速解决车间大尺寸刀具装夹刚性不足的痛点，不需要投入高额的专用刀柄采购成本，适配小批量多品种的机加工生产场景。
