同轴双联直齿轮传动组件结构设计

项目分类:齿轮 发布时间:2021-12-19 ID:456299
  • 同轴双联直齿轮传动组件结构设计
  • 同轴双联直齿轮传动组件结构设计
  • 同轴双联直齿轮传动组件结构设计
  • 同轴双联直齿轮传动组件结构设计
  • 同轴双联直齿轮传动组件结构设计
  • 同轴双联直齿轮传动组件结构设计

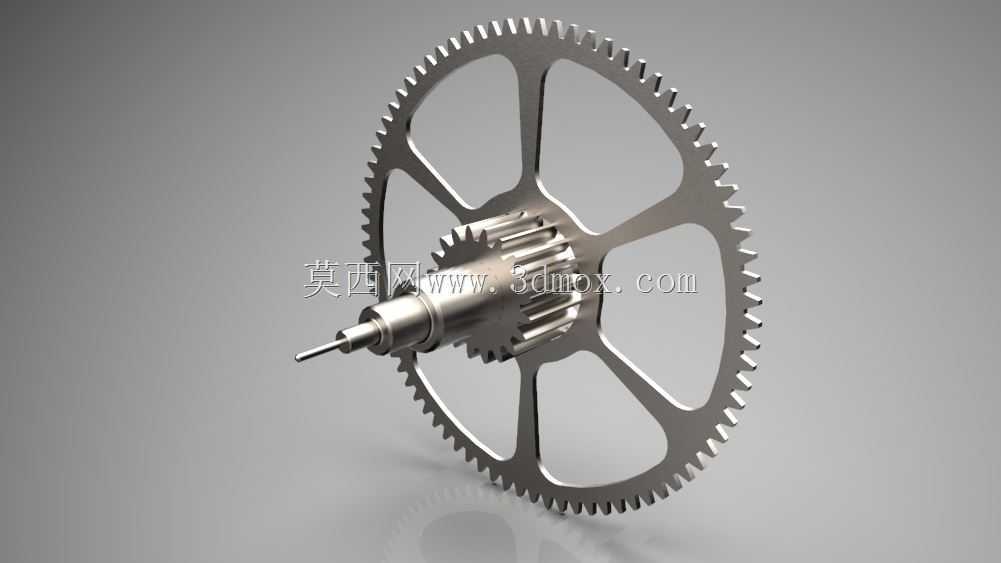

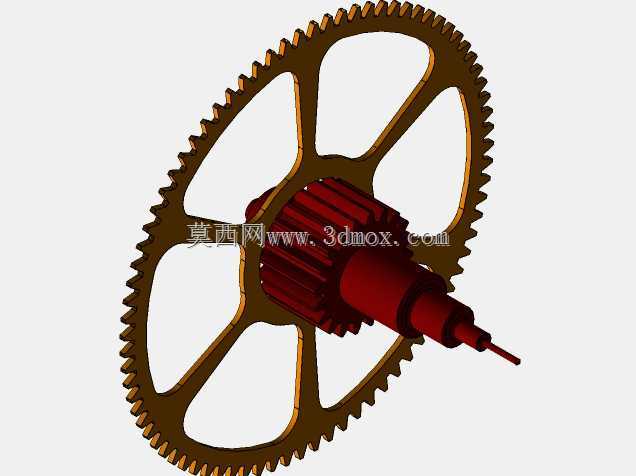

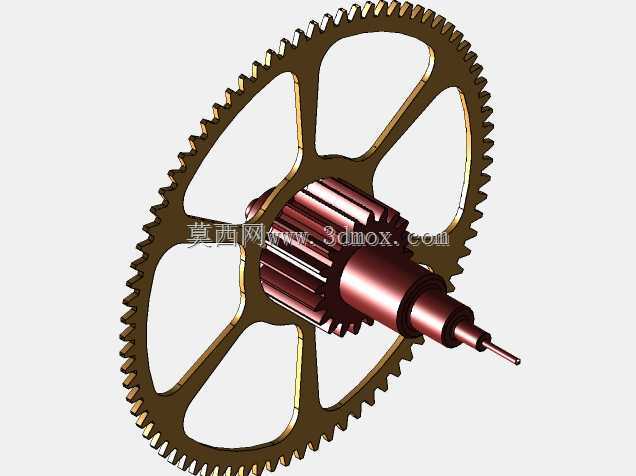

  这套同轴双联直齿轮传动结构,常见于中小功率的定轴轮系减速场景,在小型输送线驱动端、台式工装进给机构、轻工包装设备的动力传递链路里都能见到同类结构的应用。和分体式装配的齿轮组不同,这套结构将小模数主动齿轮直接集成在传动轴上,大直径从动齿轮通过轴肩与轴套实现轴向定位,省去了额外的键连接装配环节,能在紧凑的安装空间内实现固定传动比的扭矩传递,同时减少装配累计误差对传动精度的影响。

  从实际使用场景的需求出发,这类齿轮组件的设计首先要匹配安装边界的限制:大齿轮的齿顶圆直径需要适配传动腔的内部净空,避免运转时齿顶与腔体内壁、周边走线或润滑管路发生剐蹭;轴段的伸出端长度要对应联轴器、带轮等外接动力件的安装尺寸,轴端的倒角设计要方便装配时的导向导入,同时避免锐边割伤装配人员或损坏密封件。齿轮的辐板采用五辐式镂空结构,不是单纯为了减重——在闭式齿轮箱的油浴润滑场景里,镂空的辐板可以在齿轮运转时带动润滑油流动,提升啮合区的润滑效率,同时减少高速运转时的风阻损耗,对于转速在每分钟数百转的中低速传动场景,这种结构的刚性完全可以满足扭矩传递的需求,不会出现辐板形变导致的齿面偏载问题。

  设计过程中,齿形参数的匹配是核心环节:小齿轮与大齿轮的模数、压力角必须保持一致,才能保证正确的啮合侧隙,侧隙过小会导致运转卡滞、齿面磨损加剧,侧隙过大则会出现传动回程误差,影响进给类机构的定位精度。齿宽的设计要兼顾承载能力与安装空间,小齿轮因为啮合频次更高,齿宽通常比大齿轮略宽1到2毫米,抵消装配时的轴向窜动带来的啮合接触面积不足问题。轴上的台阶设计除了实现齿轮的轴向定位,还要匹配轴承的安装尺寸,轴承位的直径公差要符合过渡配合的要求,既保证轴承内圈与轴的同步转动,又不会因为过盈量过大导致轴承装配时出现内圈形变,影响旋转精度。

  在实际设备的维护场景里,这种集成式齿轮轴的结构虽然减少了装配零件,但对齿面的硬化处理要求更高:小齿轮因为和大齿轮持续啮合,齿面如果没有足够的硬度,长时间运转后会出现点蚀、磨损,导致传动噪音增大、传动效率下降。大齿轮的中心孔与轴的配合段,设计时要考虑拆装的便利性,配合面的粗糙度不能过高,避免长期使用后出现锈蚀粘连,导致维修时无法顺利拆换零件。齿轮的端面没有设计额外的减重孔,是为了避免应力集中——在频繁正反转的传动场景里,孔位边缘容易出现疲劳裂纹,实心辐板搭配外缘镂空的结构,刚好平衡了刚性、重量与加工难度的需求,不需要使用复杂的五轴加工设备,普通滚齿机配合车床就能完成全部加工工序,适合小批量的设备配套生产。

  安装时需要注意,轴的两个支撑轴承的同轴度误差要控制在允许范围内,否则会导致齿轮啮合时出现偏载,局部齿面受力过大提前失效。齿轮啮合的接触斑点要分布在齿面的中部区域,如果接触斑点偏向齿顶或齿根,需要调整轴的中心距或者轴承的安装位置,保证齿面受力均匀。对于需要定期润滑的开式传动场景,大齿轮的齿根位置可以预留润滑脂的附着空间,不需要额外加装复杂的润滑管路,就能满足日常维护的需求。这类结构的传动比固定,不需要换挡机构,结构可靠性高,在不需要变速的动力传递场景里,比多级行星齿轮结构的成本更低,维护也更方便,适合对成本敏感、传动精度要求中等的通用机械设备使用。
