可视化装配结构精密双轴齿轮箱

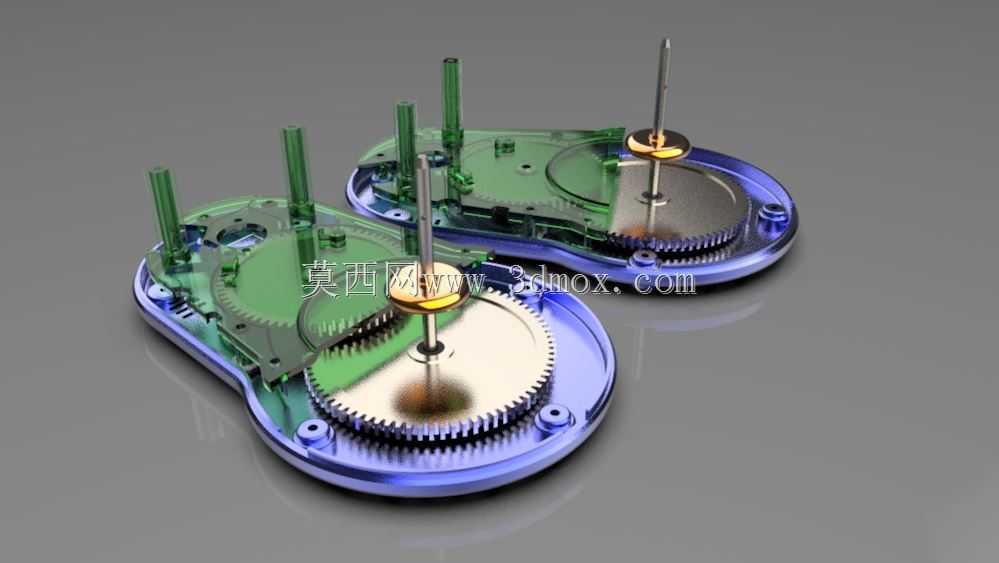

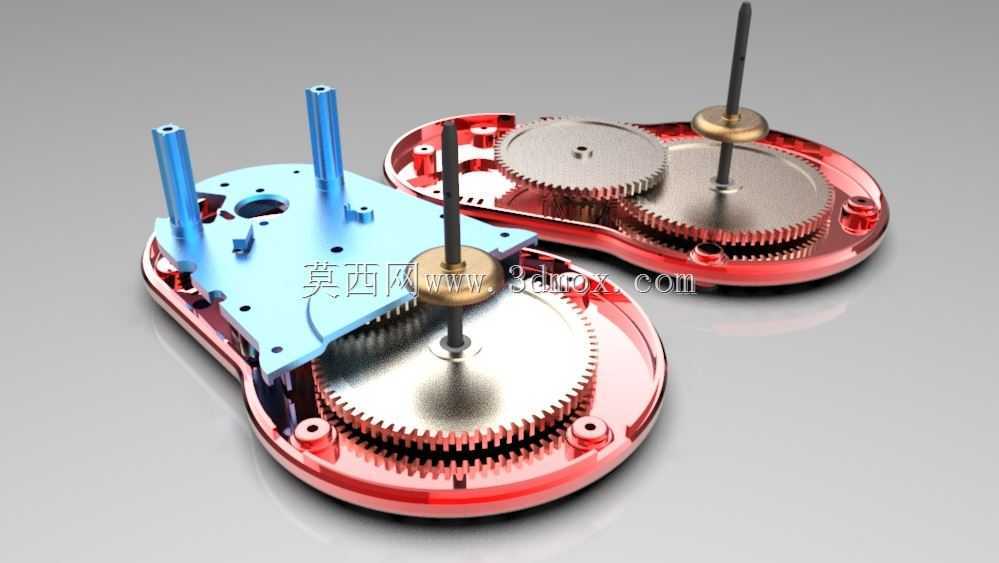

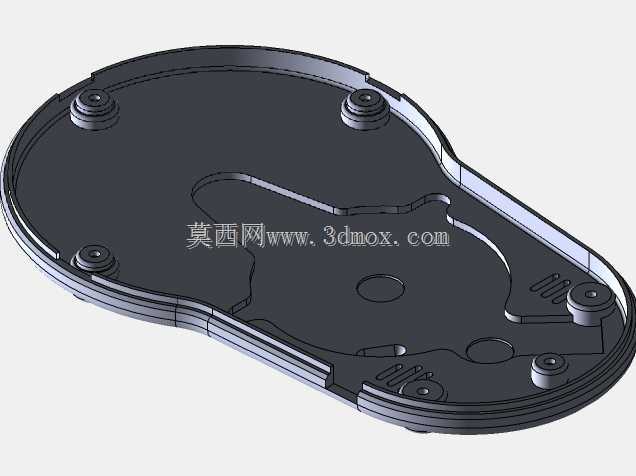

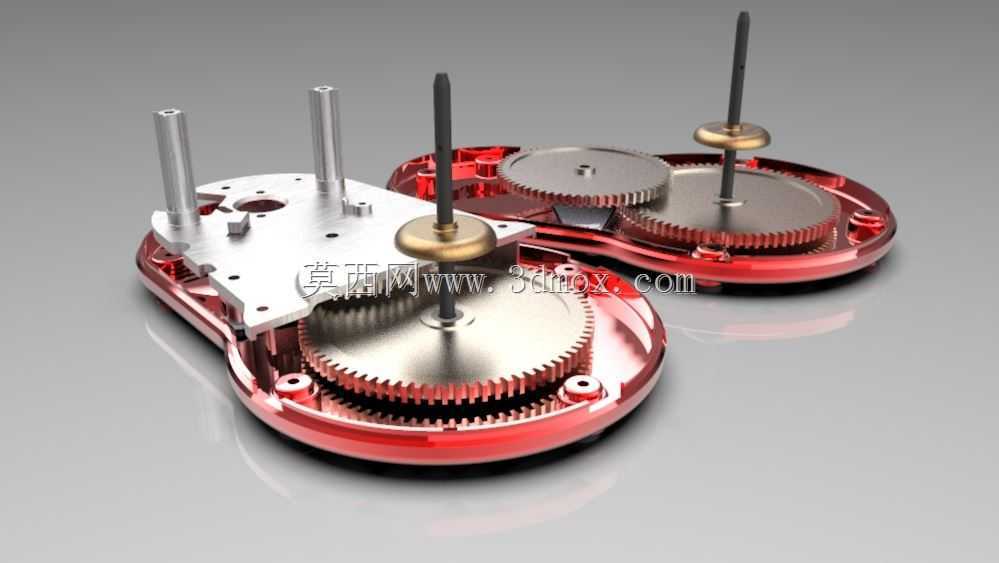

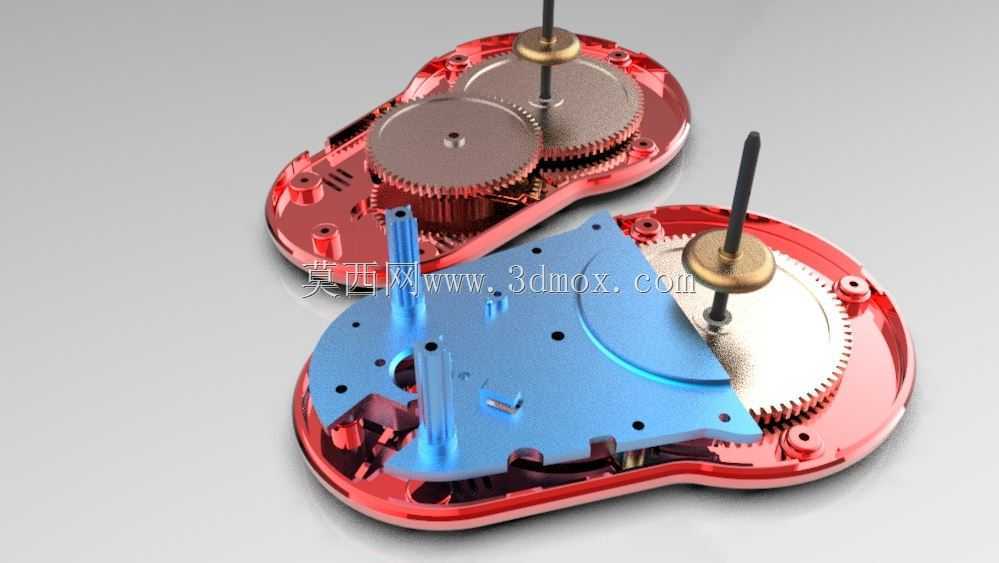

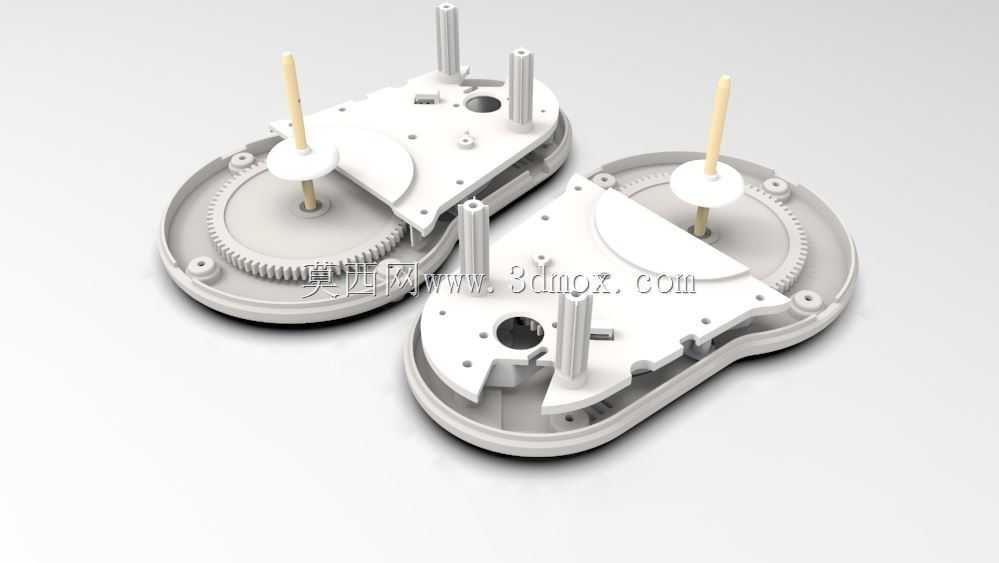

　　这套齿轮箱结构的设计，最初是面向小型精密传动场景做的方案，常见的应用场景覆盖小型计时机构、微型进给装置、精密调节模组这类对传动平稳性、装配同轴度要求较高的领域，区别于重载工业齿轮箱，这类小模数齿轮传动结构更看重传动间隙控制、装配可视化校验以及多轴输出的同步性匹配。从实际功能来看，这套结构采用双层同轴齿轮啮合布局，两个输出轴分别对应不同的传动比输出，可同时为两个执行端提供匹配转速的扭矩输出，下层大直径齿轮与壳体基座内的齿圈做内啮合传动，上层小直径齿轮做平行轴外啮合，通过上下两层传动链的差速匹配，实现两个输出轴的转速差控制，满足小型设备里多动作同步驱动的需求。设计过程中最先敲定的是壳体的安装边界，整体采用上下对合的红色壳体结构，

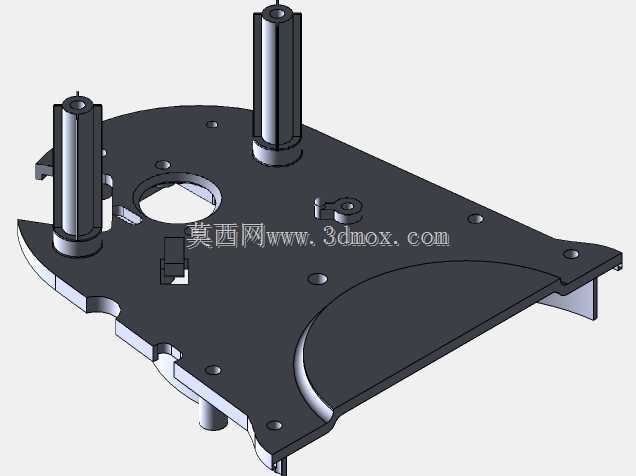

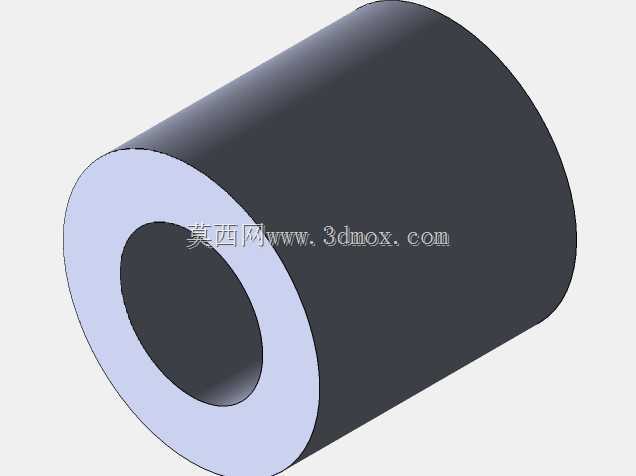

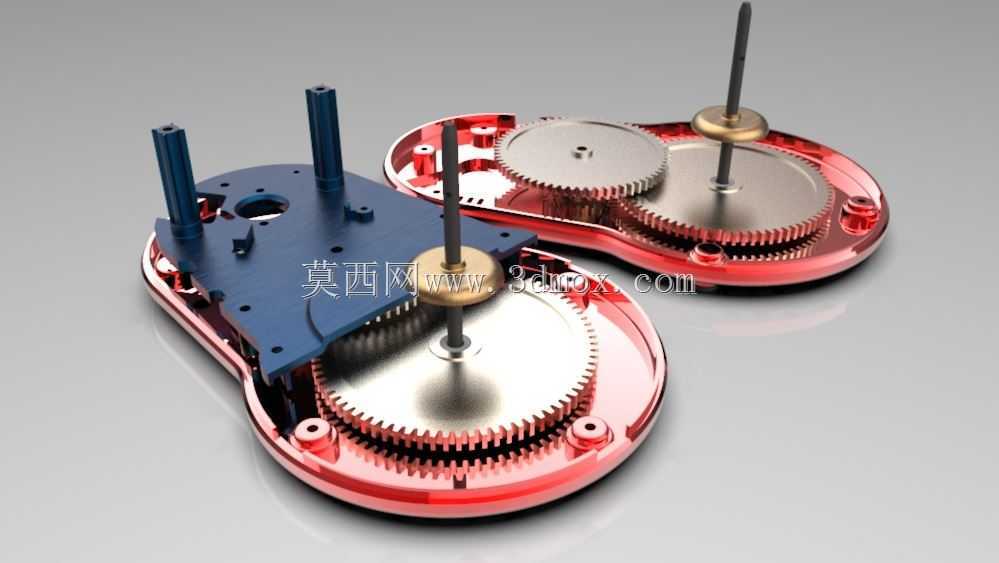

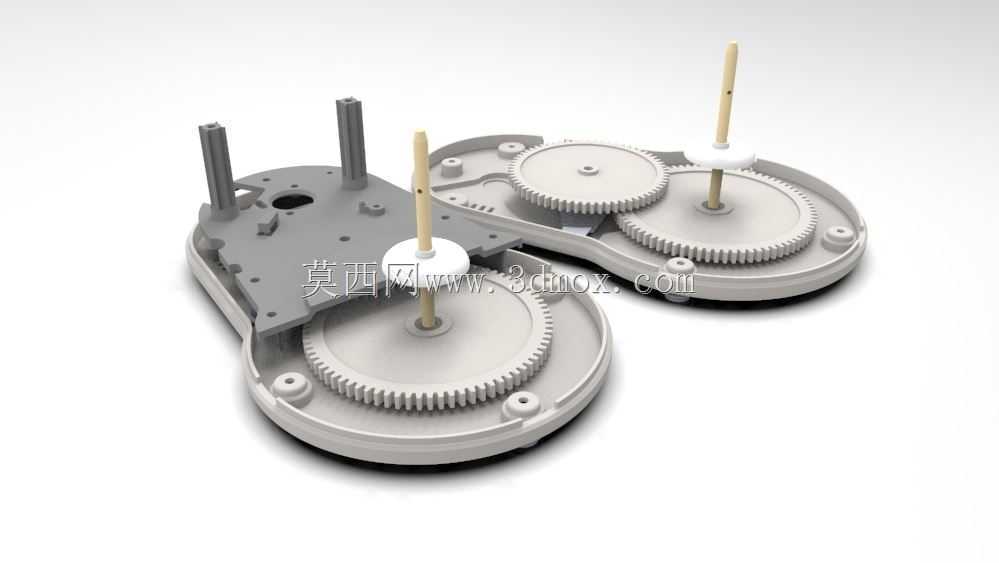

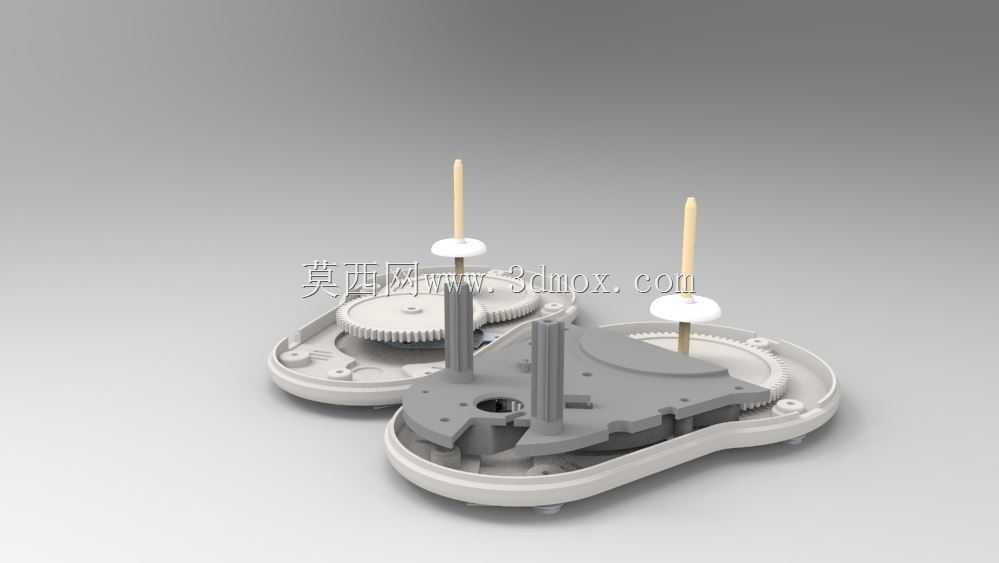

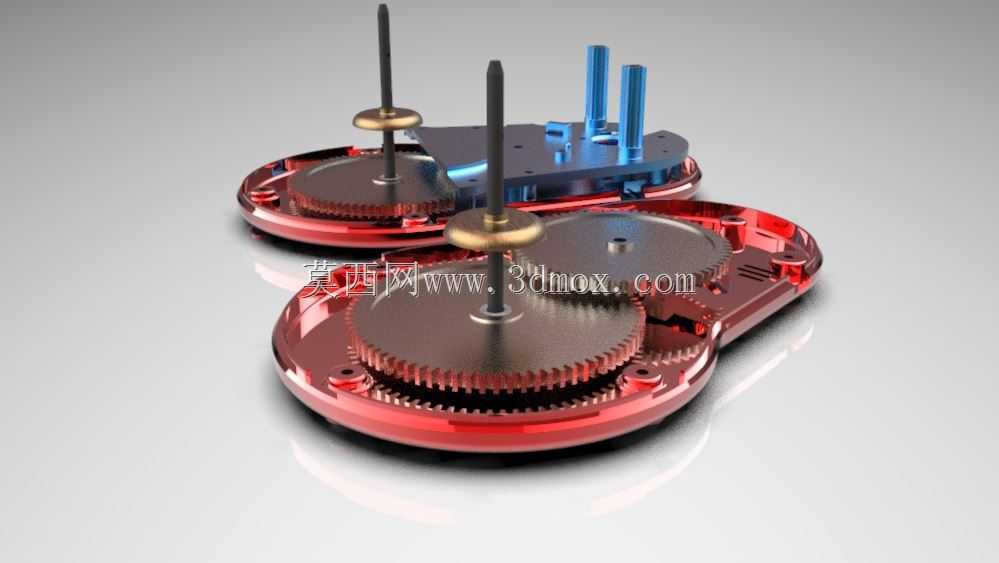

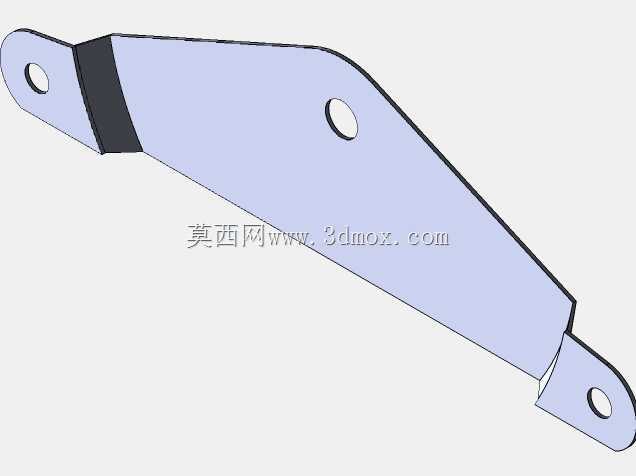

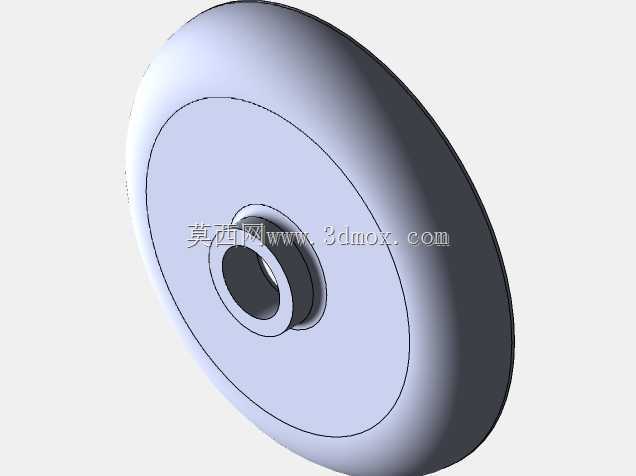

　　壳体边缘预留均匀分布的安装孔位，可直接通过螺栓固定在设备安装基板上，安装孔的位置度公差控制在0.02mm以内，保证装配后齿轮啮合的同轴度不会因为安装偏差出现卡滞。壳体内部的齿圈与壳体做一体化设计，减少了额外的齿圈安装工序，同时也避免了分体式齿圈装配带来的累积误差，齿圈的模数选取0.5模数，齿面做光滑过渡处理，降低传动过程中的摩擦损耗。两个输出轴的轴径做统一尺寸设计，轴肩位置预留铜质轴套安装位，铜套直接嵌在壳体对应的安装槽内，既可以降低轴转动过程中的磨损，也能控制轴的轴向窜动量在0.01mm以内，避免齿轮啮合过程中出现轴向错位导致的传动噪音增大、齿面磨损加剧的问题。上层的蓝色固定支架是这套结构里的装配定位基准件，

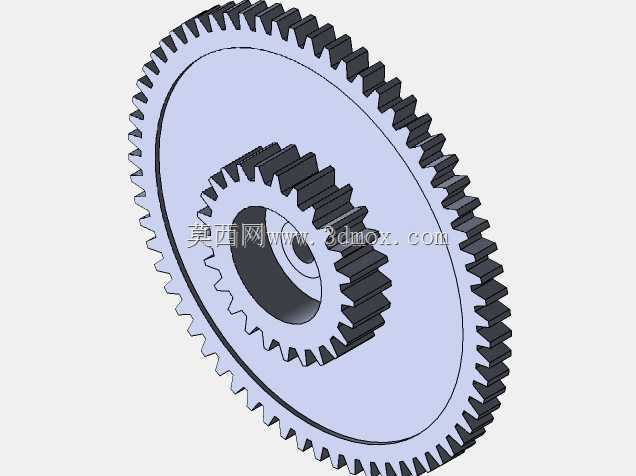

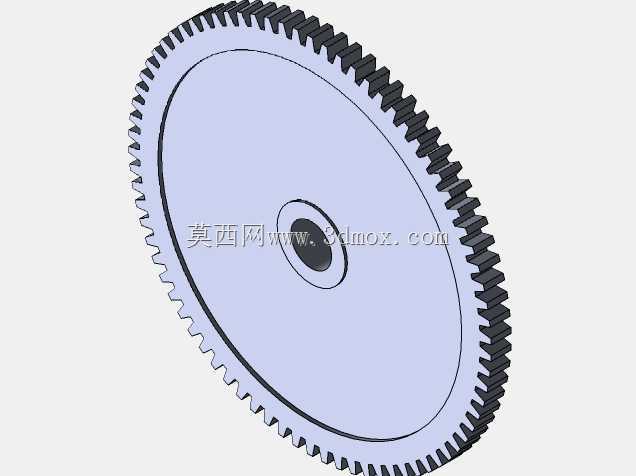

　　支架上预留两个轴的穿装孔位，同时支架底部做定位凸台，与下层壳体的定位凹槽做间隙配合，装配时可以直接将支架卡入壳体定位槽，快速完成轴系的预装定位，不需要额外做找正调整，大幅提升装配效率，这也是可视化装配设计的核心点——所有配合位都做直观的定位结构设计，装配人员不需要对照复杂的装配图纸，就能通过结构本身的导向、定位特征完成正确装配，避免错装漏装。齿轮的参数匹配上，两个输出轴上的齿轮齿数根据目标传动比做匹配，大齿轮齿数为120齿，小齿轮齿数为40齿，配合内齿圈的160齿参数，可实现两个输出轴3:1的转速差输出，满足小型机构里快慢速动作同步驱动的需求，比如计时机构里的走时与打点动作、小型调节设备里的粗调与精调动作，

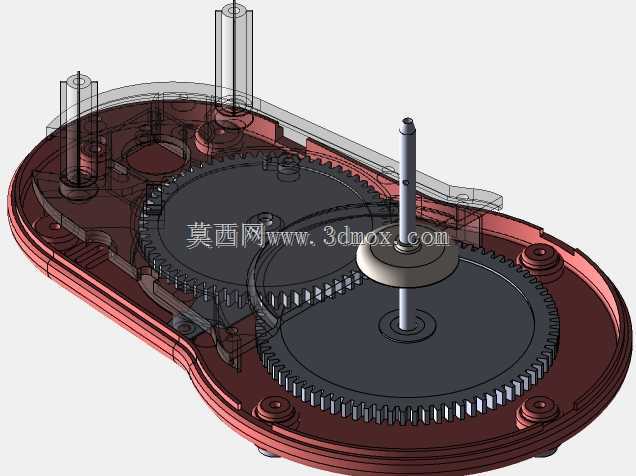

　　都可以通过这套传动结构直接实现，不需要额外增加变速模组。外形尺寸上，整套齿轮箱的整体直径控制在80mm以内，整体厚度不超过25mm，属于微型传动组件范畴，安装时不需要占用过大的设备内部空间，适配各类小型精密设备的紧凑安装需求。设计过程中特意将所有配合面做外露可视化处理，装配过程中可以直接观察到每一级齿轮的啮合状态，确认齿面啮合间隙是否符合要求，轴套是否安装到位，支架定位是否贴合，不需要做盲装操作，也方便后期维护时快速排查故障点，比如齿面磨损、轴套松脱这类常见问题，拆开上盖就能直接观察到所有传动部件的状态，不需要逐层拆解轴系。另外，壳体的边缘做圆弧过渡处理，既避免了锐边带来的装配划伤风险，也提升了结构的整体强度，避免安装锁紧时壳体边缘出现应力开裂。轴的顶端做扁位结构，方便外部传动件的安装固定，不需要额外做键槽加工，简化了输出端的连接工序，外部的同步带轮、指针、调节拨杆都可以直接套在轴端，通过顶丝固定在扁位位置，保证传动过程中不会出现相对转动。这套结构的设计思路核心是在满足精密传动功能的前提下，最大化降低装配难度，通过结构本身的定位特征实现无图化装配，同时紧凑的尺寸设计可以适配更多小型设备的安装空间，双轴差速输出的特性也减少了设备内部额外传动组件的数量，降低整体机构的复杂度与故障率。
