内燃机凸轮轴主齿轮传动组件结构设计

　　这套凸轮轴主齿轮传动组件，是内燃机配气机构里的核心传动部件，日常在乘用车、商用车的内燃发动机，以及中小型通用汽油机、柴油机里都有广泛应用，核心作用是把曲轴输出的动力按固定传动比传递给凸轮轴，保证凸轮轴能按照设定的配气相位，精准驱动进排气门完成开闭动作，让发动机的进气、压缩、做功、排气四个冲程能按固定时序循环运转，一旦这个组件的传动精度出问题，轻则发动机动力下降、油耗升高，重则出现气门撞活塞的严重机械故障。

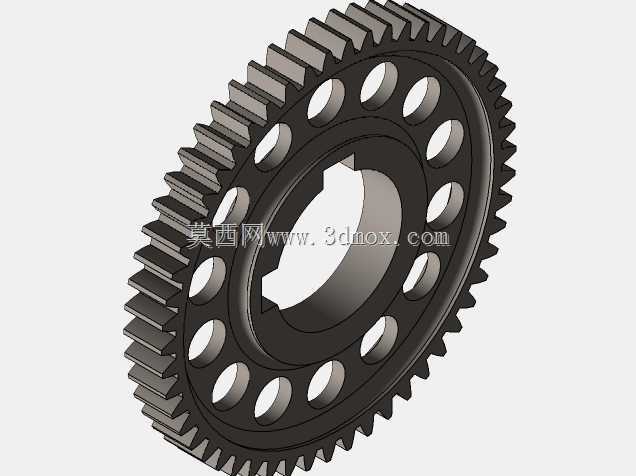

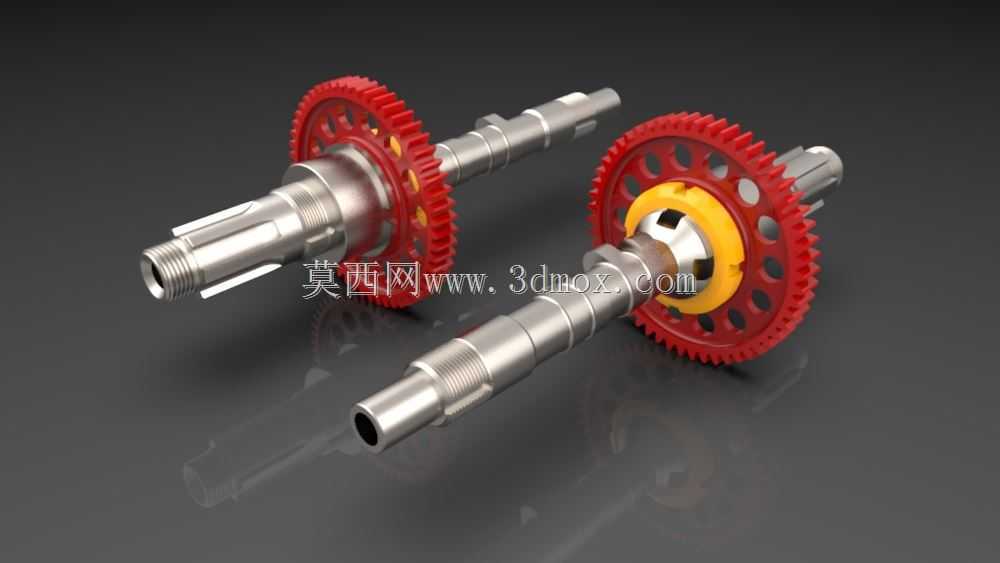

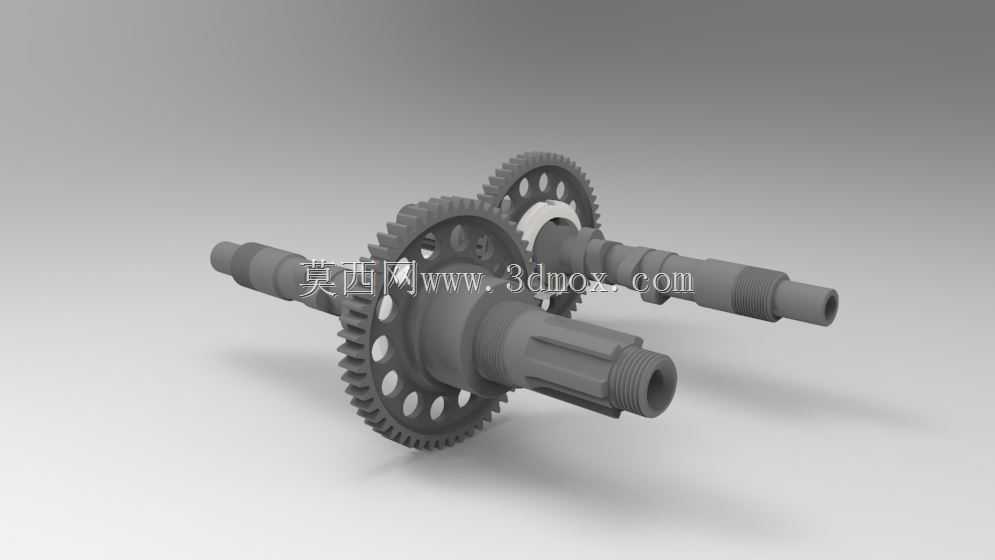

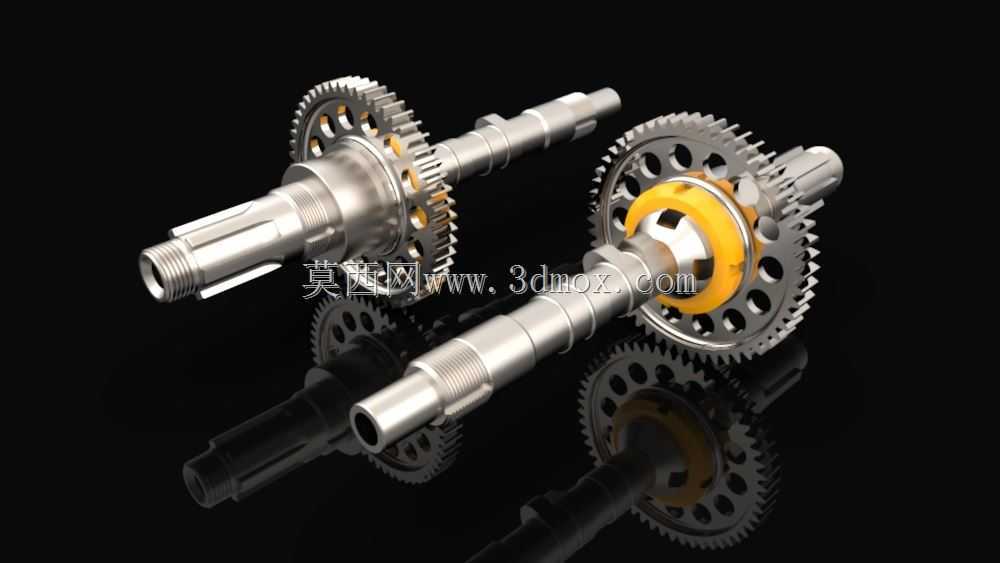

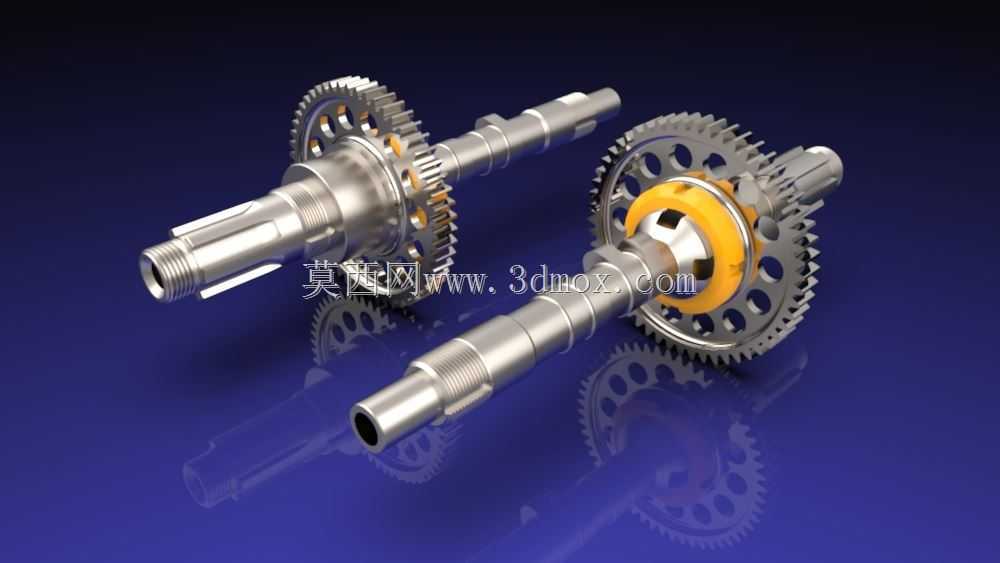

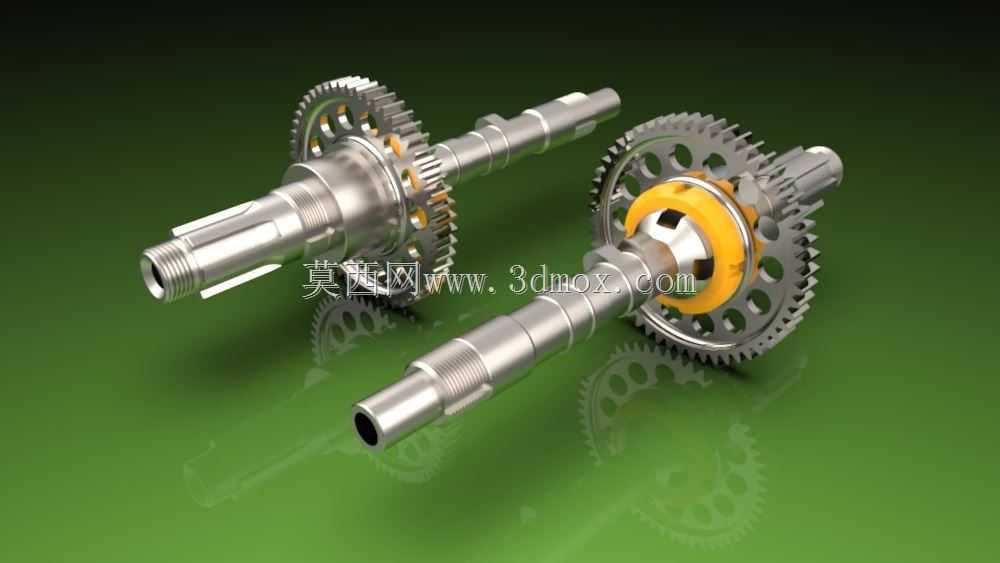

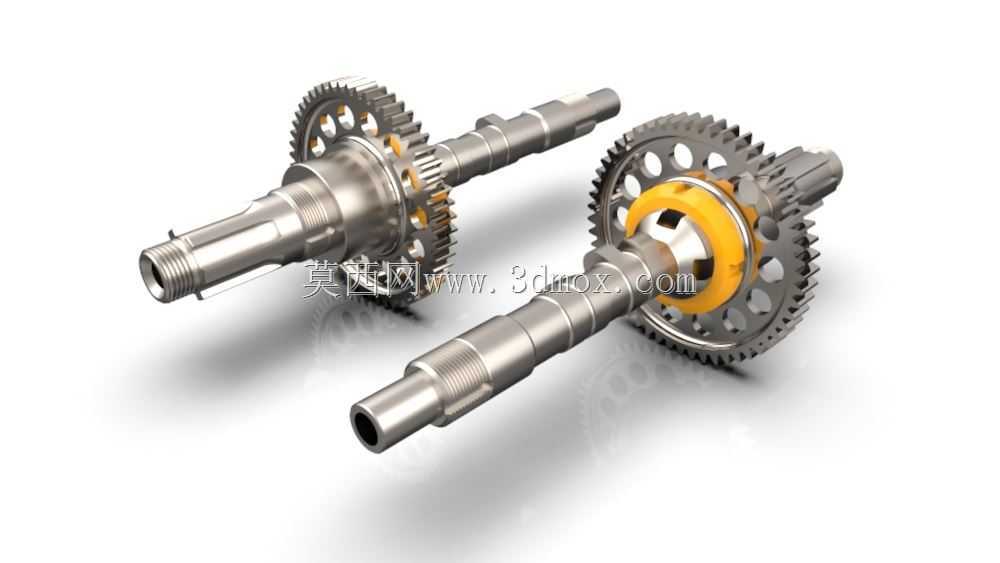

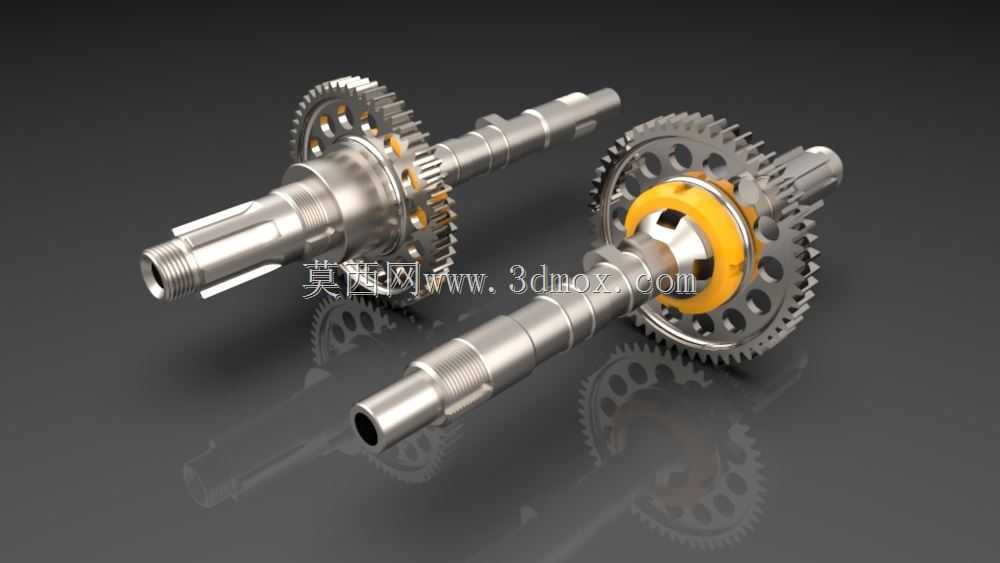

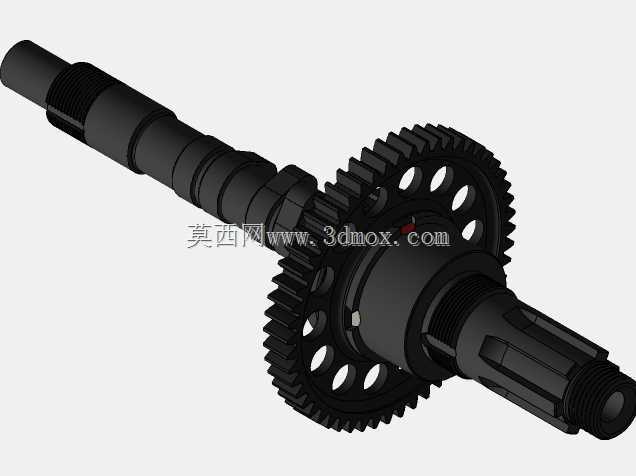

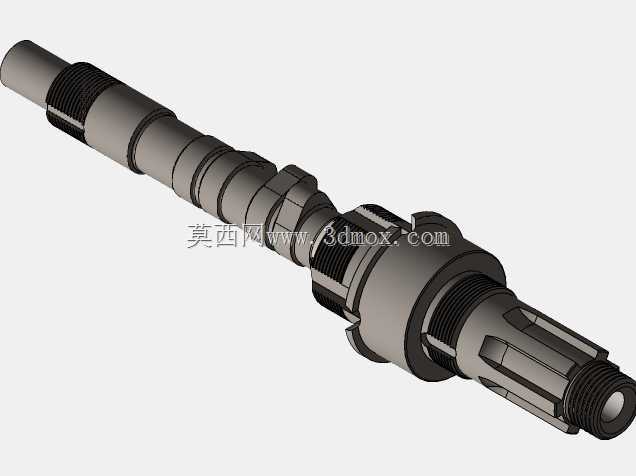

　　从实际功能特性来看，组件集成了凸轮轴本体、正时传动主齿轮、轴向定位隔套、同步锁止环几个核心部分。凸轮轴的轴段做了分段式的轴颈设计，不同轴颈的直径按照支撑受力的分布做了差异化设计，靠近齿轮传动端的轴颈直径更大，用来承受齿轮啮合带来的径向载荷，靠近凸轮端的轴颈直径依次递减，既方便装配时从缸盖的轴孔一端穿入安装，也能在保证轴系刚度的前提下减轻整体重量。轴上的花键段采用矩形花键结构，和齿轮内孔的花键槽配合，能传递更大的扭矩，相比单键连接，花键的受力更均匀，在发动机频繁变转速、变负荷的工况下，不容易出现键槽压溃、连接松动的问题。配套的主齿轮采用直齿圆柱齿轮结构，齿部做了齿顶修缘处理，能降低齿轮啮合时的冲击噪音，齿轮腹板上开了一圈均匀分布的减重孔，在保证齿轮抗弯强度的前提下减少转动惯量，让发动机的转速响应更灵敏，齿轮和轴之间的黄色锁止环是轴向定位结构，卡在轴的环槽里，能限制齿轮在轴向上的窜动量，避免齿轮轴向移位导致的啮合错位、传动异响问题。

　　做这套结构的三维设计时，首先要匹配发动机的配气相位要求确定传动比，主齿轮和曲轴正时齿轮的齿数比固定为2:1，保证曲轴转两圈、凸轮轴转一圈，刚好完成一个完整的工作循环。设计过程中要先确定轴的支撑跨距，按照缸盖上凸轮轴轴承座的实际安装位置，确定各个轴颈的轴向位置和直径尺寸，轴颈的表面粗糙度要求控制在Ra0.8以内，保证和轴瓦配合时的润滑效果，减少运转磨损。齿轮部分的参数设计要和曲轴端的正时齿轮做啮合校验，齿侧间隙控制在0.08-0.15mm之间，间隙太小容易在热机状态下出现卡滞，间隙太大则会导致传动噪音大、配气相位偏差。轴向定位结构的尺寸要和轴上的环槽深度匹配，锁止环安装后的凸出量控制在0.5-1mm，既能挡住齿轮的端面，又不会和旁边的轴承座端盖产生运动干涉。

　　从安装边界来看，整套组件的轴向总长度要匹配缸盖凸轮轴腔的安装空间，两端轴头的伸出长度要预留出和凸轮轴位置传感器、相位调节器的连接位置，不能和缸盖的前后端盖产生干涉。齿轮的齿顶圆直径要和缸盖内的齿轮腔空间匹配，齿顶和腔体内壁的间隙要保留至少3mm以上，避免运转过程中齿轮和壳体碰擦。轴上各个轴颈的同轴度公差要控制在0.02mm以内，保证轴转动时的跳动量在允许范围内，避免出现轴瓦偏磨、齿轮啮合偏载的问题。装配的时候，齿轮要从轴的传动端通过花键滑入，靠轴肩做轴向定位，再装入锁止环固定，整个装配过程不需要额外的热装工艺，常温下就能完成装配，后期维护拆解也比较方便。实际工况下，这套组件的工作转速范围覆盖发动机从怠速到额定转速的全区间，最高线速度能达到12m/s，所以设计时还要考虑润滑结构，轴颈位置要和缸盖上的润滑油道对齐，保证压力机油能持续输送到轴颈和齿轮啮合面，形成稳定的油膜，降低运转磨损，延长组件的使用寿命。
