Solidworks简易设计伞齿轮轴结构

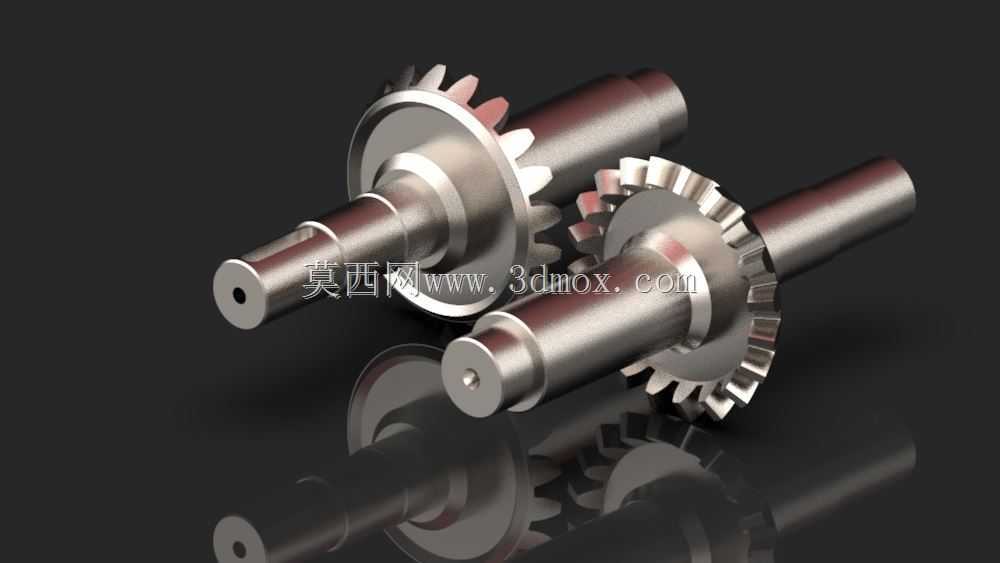

　　伞齿轮轴是相交轴传动场景中极为常见的集成式传动零件，不同于分体装配的锥齿轮与传动轴结构，这类零件将锥齿轮轮齿直接加工在轴体上，省去了齿轮与轴的键连接、过盈配合等装配环节，能有效避免装配间隙带来的传动回差，在对传动精度有一定要求的中小扭矩传动场景中应用十分广泛。从实际设备适配来看，这类伞齿轮轴常出现在小型机床的进给换向机构、轻工设备的动力转向单元、小型减速机的输入输出端、农用机械的分动结构里，承担着改变动力传递方向、匹配传动比的核心作用，尤其在两轴垂直相交的传动布局中，相比圆柱齿轮换向结构，伞齿轮轴的集成化设计能大幅缩减传动单元的整体占用空间，让设备的结构布局更紧凑。

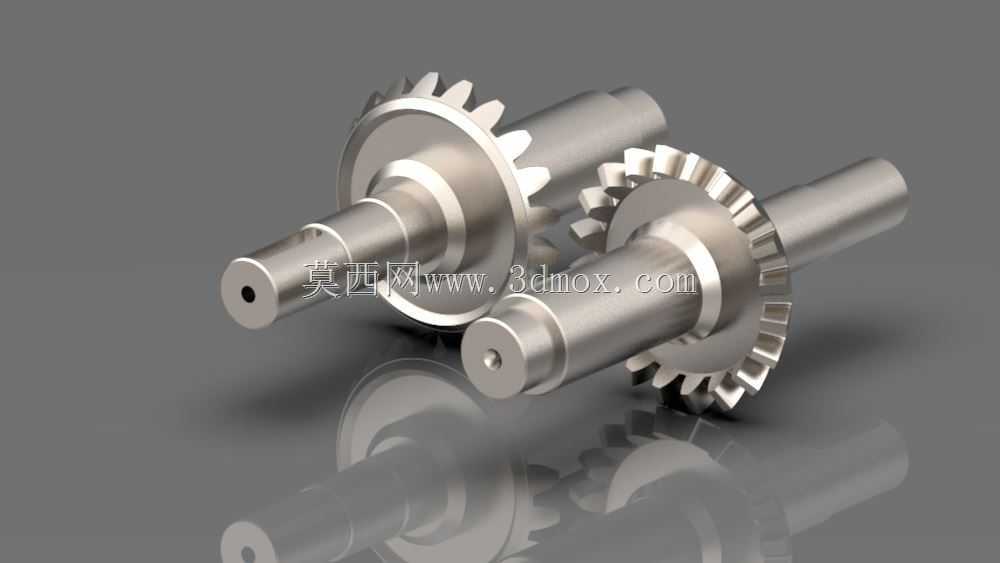

　　在设计这类零件时，首先要明确安装边界的约束条件，轴段的直径需要匹配对应安装位置的轴承内孔尺寸，两端轴伸的长度要根据轴承安装位、隔套、锁紧螺母的排布空间来确定，齿轮部分的分度圆锥角需要严格匹配配对伞齿轮的安装轴交角，常规场景下多为90度垂直相交，这时候两配对齿轮的分度圆锥角之和需要等于轴交角，否则会出现轮齿啮合间隙不均、传动卡滞甚至轮齿偏磨断裂的问题。轮齿的参数选择上，模数需要根据传递的额定扭矩计算确定，齿宽不能超过分度圆锥母线长度的三分之一，避免轮齿小端出现齿顶过尖、强度不足的问题，同时齿面的接触斑点位置需要控制在轮齿齿面中部偏向小端的区域，保证满载传动时载荷分布均匀。

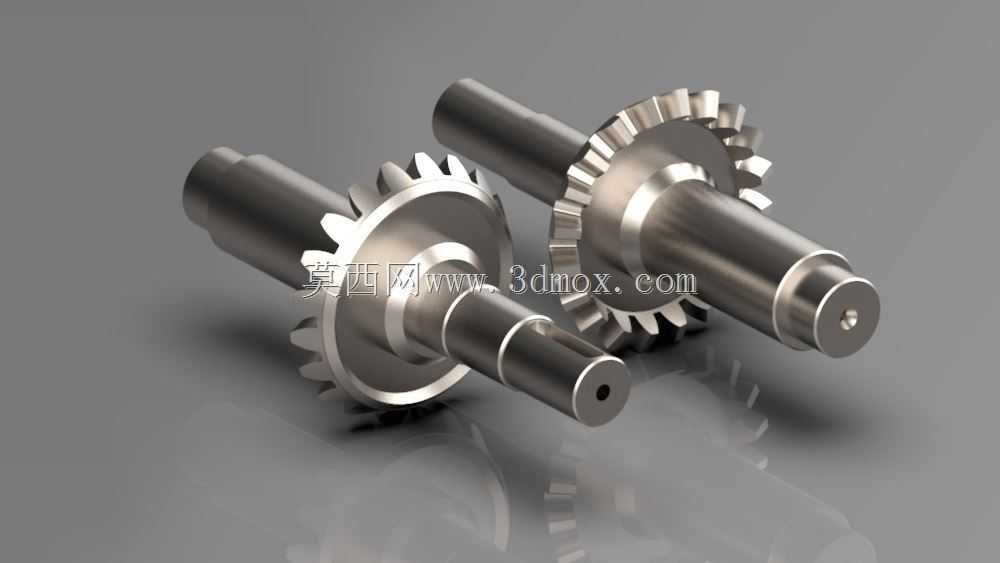

　　从结构特性来看，这类集成式伞齿轮轴的轴肩位置需要做合理的圆角过渡，避免应力集中导致轴体在交变载荷下出现疲劳断裂，轴上如果需要安装锁紧件、密封件，对应的轴段要加工出退刀槽或者卡簧槽，槽的边角同样需要做微小倒角处理，去除加工毛刺避免装配时割伤密封件。轴端的中心孔是加工过程中的重要工艺基准，不管是车削加工外圆、滚齿加工轮齿，还是后续的热处理变形校正、齿面磨削，都需要依托两端的中心孔作为定位基准，所以中心孔的尺寸要匹配轴的整体重量和加工时的夹持需求，长径比偏大的伞齿轮轴还要考虑加工过程中的挠度变形，必要时增加中心架支撑位，避免加工后轴体出现圆度、圆柱度超差的问题。

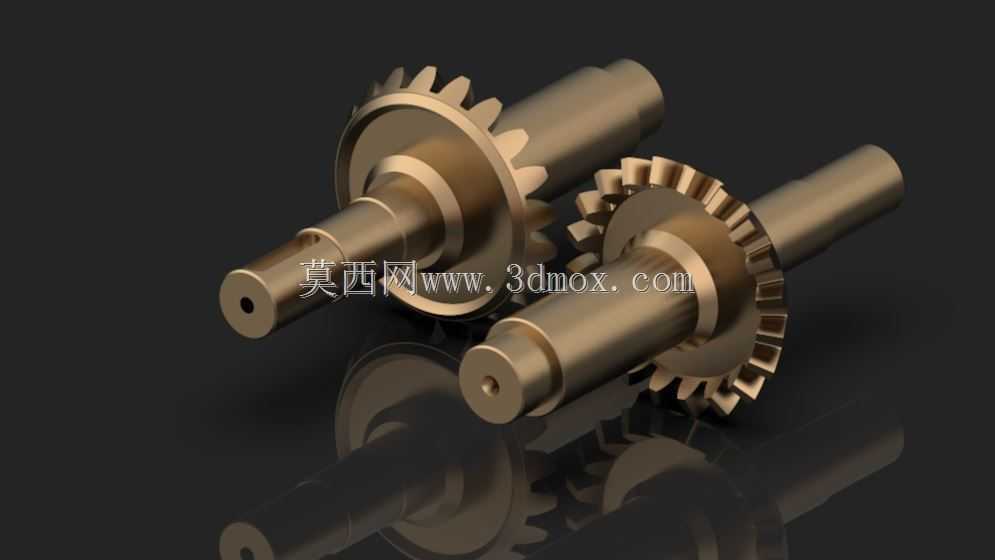

　　实际选型替换这类零件时，除了核对齿轮的模数、齿数、压力角等啮合参数，还要重点确认轴上各个安装位的轴向尺寸，比如轴承安装位到齿轮定位端面的距离，直接决定了装配后两配对伞齿轮的啮合侧隙，侧隙过大会导致传动换向时冲击明显、噪音增大，侧隙过小则会出现运转卡滞、润滑脂无法进入啮合面导致齿面快速磨损的问题。另外轴上的键槽尺寸、位置如果是用于外接联轴器或者带轮，还要核对键槽的对称度要求，避免装配时出现键侧受力不均、传动抖动的情况。对于有防锈需求的使用场景，轴的非配合表面可以做发黑或者镀锌处理，配合面和齿面则要保留加工精度，不能被涂层覆盖影响装配精度和啮合精度。

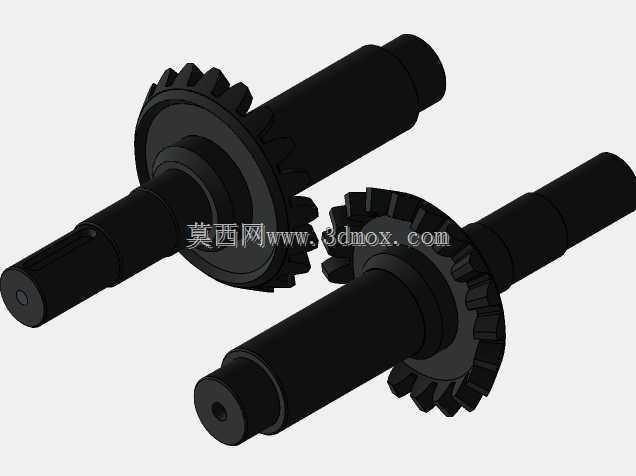

　　在三维建模过程中，这类零件的建模逻辑需要贴合实际加工流程，先通过旋转特征构建轴的整体基体，确定各个轴段的直径、长度以及齿轮部分的锥面基体，之后通过齿轮参数方程生成锥齿轮的渐开线齿廓，沿分度圆锥母线方向扫描切除出单个轮齿，再通过圆周阵列得到全部轮齿结构，最后再加工出轴上的退刀槽、倒角、圆角、键槽、中心孔等细节特征。建模时要注意轮齿的齿向线是与分度圆锥母线重合的，不能做成直齿圆柱齿轮那样的平行齿向，否则生成的轮齿无法正常啮合。完成建模后还可以通过配合配对齿轮做干涉检查，验证啮合侧隙是否在合理范围内，确认各个安装轴段的尺寸是否符合装配要求，避免后续加工出的零件无法适配原有设备的安装空间。
