内置花键齿轮轴结构设计方案

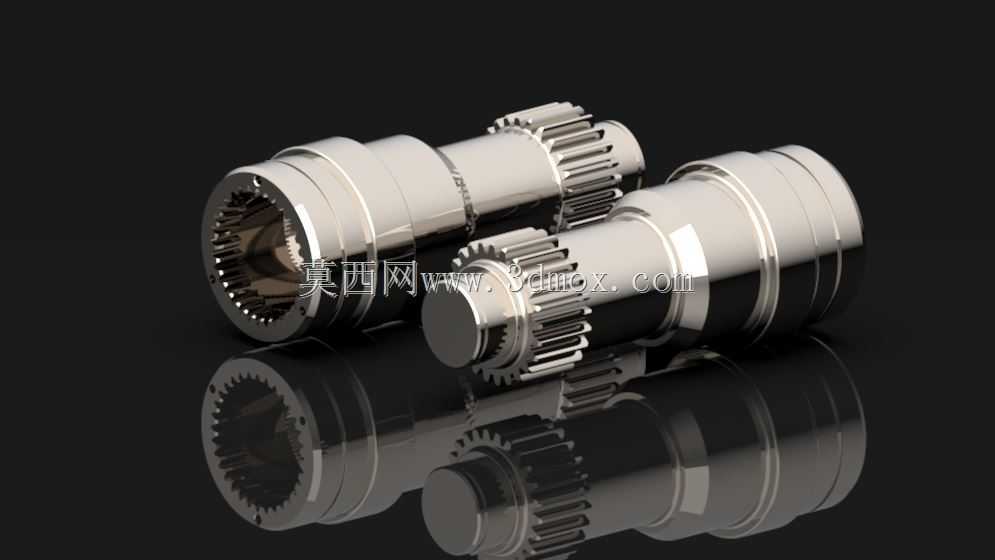

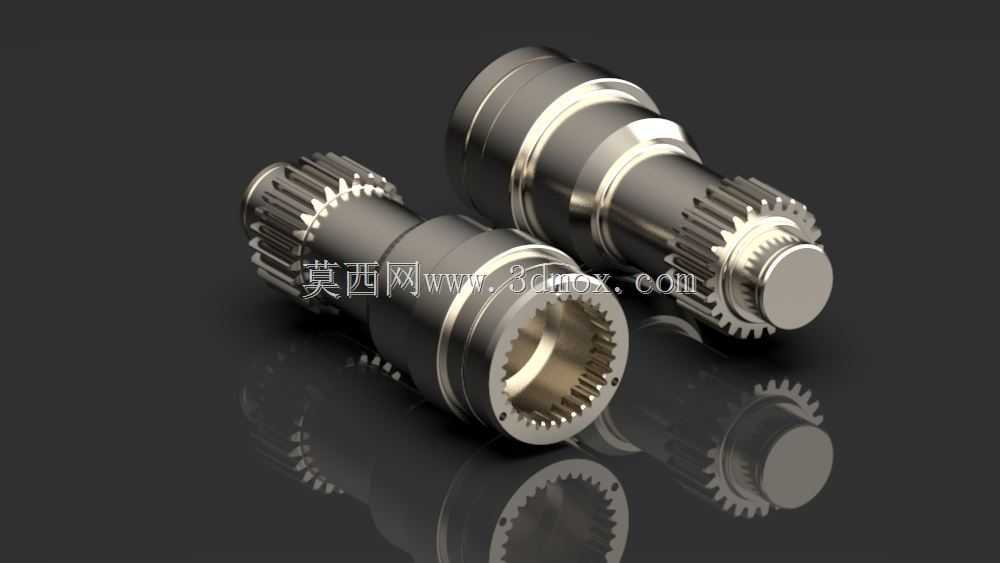

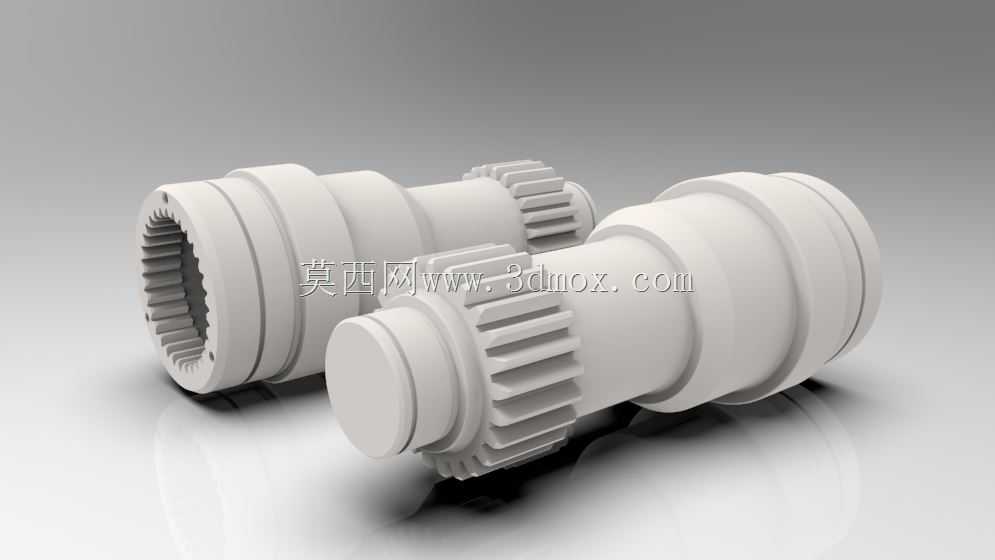

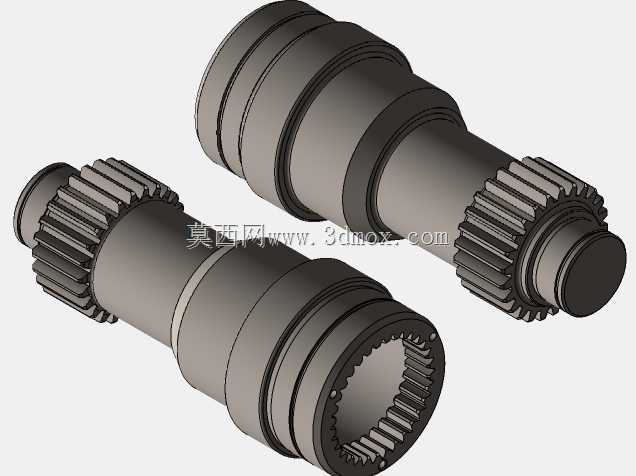

　　这类内置齿轮轴常应用在需要同轴传递大扭矩、同时要求轴向滑移补偿的传动链路中，比如重型商用车的变速器输入输出端、工程机械行走机构的轮边传动单元、工业减速机的级间传动段，这类场景下传动部件的安装空间往往被严格限制，既要保证扭矩传递的可靠性，又要控制轴系的整体径向尺寸，避免占用过多壳体内部空间。从结构功能来看，轴体一端集成了外渐开线齿轮，用于和配对齿轮啮合传递旋转动力，另一端加工了内花键腔，可与配套的外花键轴实现周向固定，同时允许一定范围的轴向窜动，补偿装配过程中的累计误差，以及设备运行时受热产生的轴向形变，避免轴系因刚性约束产生额外的弯曲应力。设计这类轴件时，首先要匹配传动链路的额定扭矩参数，先确定外齿轮的模数、齿数、压力角，

　　保证齿面接触强度和齿根弯曲强度满足工况要求，齿部的精度等级通常选7级，兼顾加工成本和传动平稳性，齿端做倒角处理，方便装配时的啮合导入，避免磕碰齿尖。内花键的参数要和配对外花键做适配，优先选用渐开线花键，相比矩形花键其对中性更好，齿根强度更高，能承受更大的冲击载荷，花键的有效配合长度要根据滑移行程和扭矩传递需求确定，通常不小于花键大径的1.2倍，保证配合面的压强在材料许用范围内。轴体的台阶过渡处全部设计圆角过渡，避免应力集中，尤其是齿轮和轴身衔接的位置、花键腔入口的位置，圆角半径根据轴径差确定，通常取轴径差的0.1-0.2倍，减少交变载荷下的疲劳断裂风险。安装边界方面，轴体上预留的轴承位要匹配标准滚动轴承的内径尺寸，

　　轴承位的圆柱度公差控制在0.005mm以内，表面粗糙度达到Ra0.8，保证轴承内圈的配合紧密度，避免跑圈问题；轴端的挡圈槽尺寸符合标准件规格，用于轴承的轴向定位，挡圈槽的位置公差要控制在0.02mm以内，保证轴承安装后无多余轴向窜动。轴体的整体同轴度公差以两端轴承位为基准，外齿轮的齿圈径向跳动不超过0.03mm，内花键的径向跳动不超过0.04mm，保证运转时的动平衡性能，减少高速转动下的振动和噪音。材料选型通常选用合金结构钢，经调质处理后齿部和花键部位做高频淬火，硬度达到HRC45-50，既保证轴芯的韧性，又提高啮合和配合部位的耐磨性，延长部件的使用寿命。建模过程中要注意各特征的先后顺序，先完成轴体的基础回转特征，

　　再加工齿部和花键特征，最后处理退刀槽、倒角、圆角等工艺特征，所有特征的尺寸都要符合机械加工的工艺要求，比如齿轮加工的退刀槽宽度要满足滚齿、插齿刀具的退刀需求，内花键的入口倒角要方便插齿刀具的导入，避免出现无法加工的干涉特征。这类轴件在装配时，要先压装两端轴承，再将轴组件装入壳体，内花键端对准配对花键轴缓慢推入，避免硬敲硬砸损伤花键齿面，装配完成后要手动盘动轴件，检查转动是否顺畅，有无卡滞现象，确认齿轮啮合侧隙在合理范围内，保证传动链路的运行稳定性。
