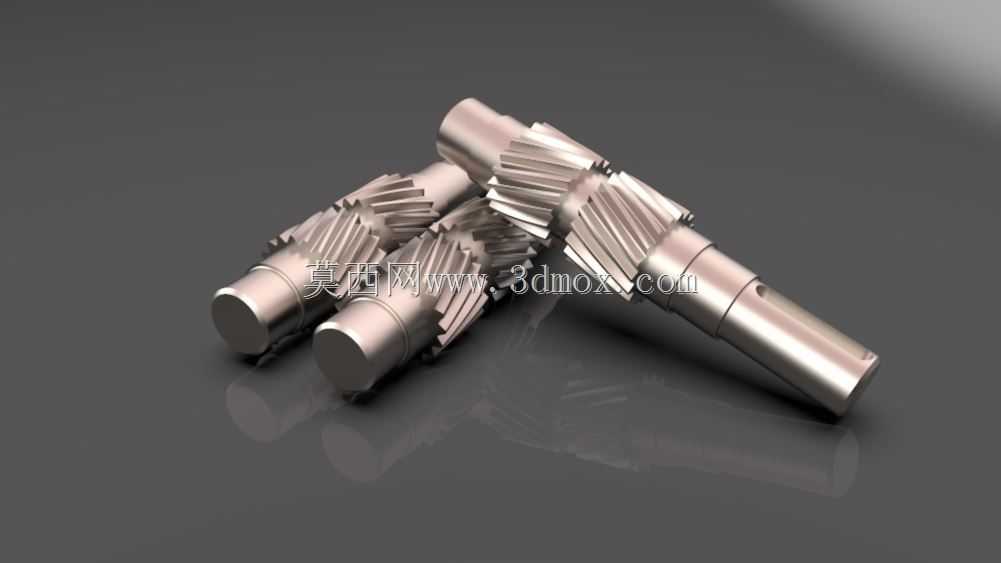

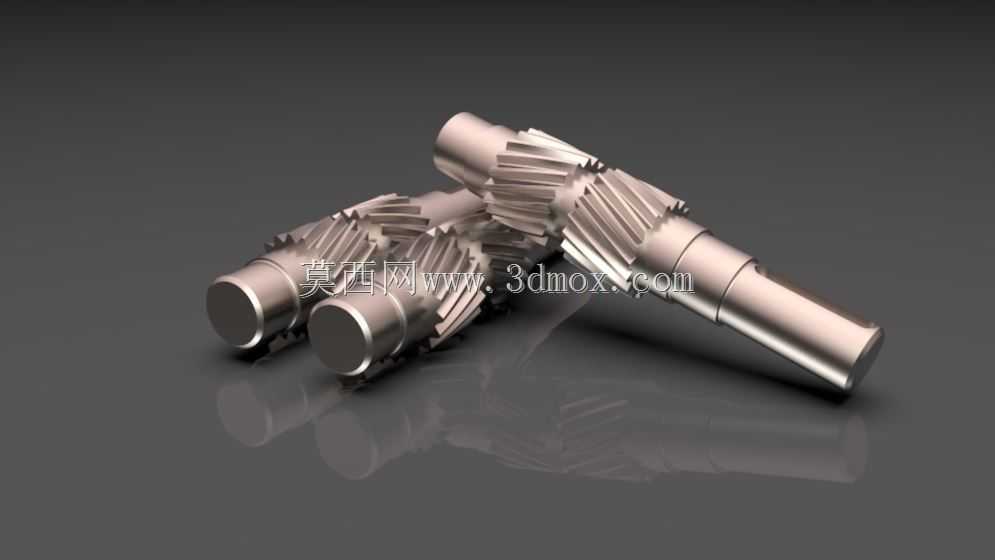

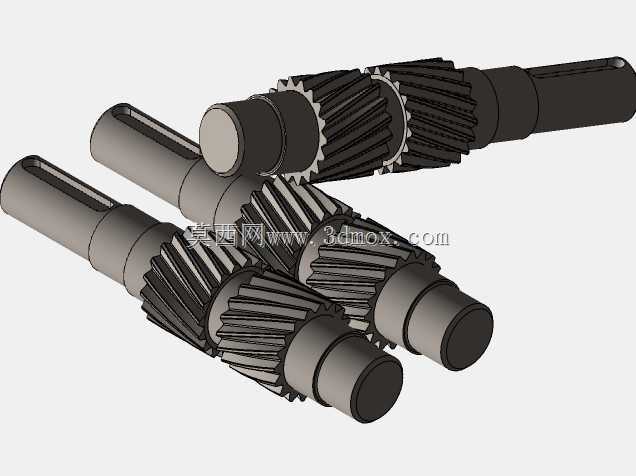

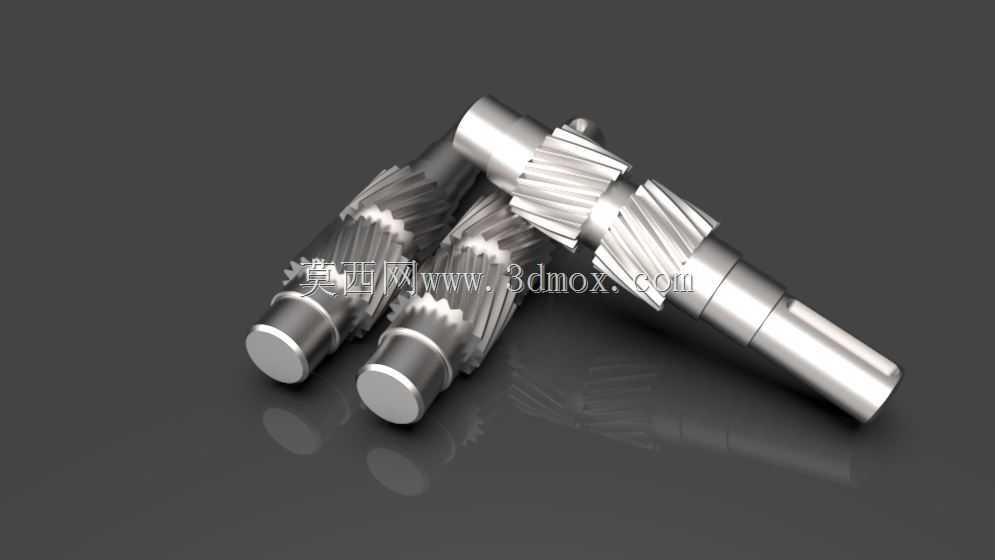

SolidWorks设计相交轴啮合斜齿轮轴结构

项目分类:齿轮 发布时间:2021-12-19 ID:456353
  • SolidWorks设计相交轴啮合斜齿轮轴结构
  • SolidWorks设计相交轴啮合斜齿轮轴结构
  • SolidWorks设计相交轴啮合斜齿轮轴结构
  • SolidWorks设计相交轴啮合斜齿轮轴结构
  • SolidWorks设计相交轴啮合斜齿轮轴结构
  • SolidWorks设计相交轴啮合斜齿轮轴结构

  在各类需要交错轴动力传递的机械传动场景中,齿轮轴是将轮齿与传动轴集成一体的核心传动零件,区别于分体装配的齿轮与轴结构,集成式齿轮轴消除了轮齿与轴之间的装配间隙、键连接失效风险,在重载、高转速、传动精度要求高的工况下具备更稳定的传动表现。这类两端带啮合齿廓的相交轴齿轮轴,常应用于汽车变速器的中间传动段、机床主轴箱的交错轴动力传递单元、减速机内部的高速级传动组,以及部分需要紧凑安装空间的自动化设备传动模组中,承担着改变动力传递方向、匹配转速与输出扭矩的核心作用。

  从功能特性来看,该齿轮轴采用斜齿齿形设计,相比直齿齿轮轴,斜齿结构在啮合过程中是逐步进入与退出啮合状态,重合度更高,传动过程中的冲击、振动与噪声明显更低,适合中高转速的连续运转工况。轮齿直接在轴体上加工成型,省去了齿轮与轴装配所需的键槽、轴肩定位结构,在同等轴径条件下能承受更大的传递扭矩,避免了键连接带来的应力集中问题,同时也大幅缩减了传动组件的轴向安装尺寸,适配结构紧凑的设备内部布局。轴体两端预留的光轴段为轴承安装位,加工时需严格保证两端安装位的同轴度,以及齿面与安装轴颈的径向跳动公差,避免装配后出现齿面偏载、运转卡滞的问题。

  设计这类齿轮轴时,首先需要根据传动系统的输入转速、传递扭矩、传动比要求确定齿轮的基本参数,包括模数、齿数、螺旋角、压力角,其中螺旋角的选取需要匹配相交轴的轴交角,保证配对齿轮的啮合间隙处于合理范围,既不能因间隙过大导致传动回程超差,也不能因间隙过小出现运转卡滞、齿面异常磨损。齿向修形是设计中不可忽略的环节,考虑到轴体在受载后会出现微小的弯曲扭转变形,需要对齿面进行针对性的修缘处理,让轮齿在受载状态下仍能保持全齿宽均匀接触,避免齿端出现应力集中导致的点蚀、断齿问题。轴体的结构设计需要兼顾加工工艺性,两端的轴承安装位需设置合理的退刀槽,轴肩高度需匹配所选轴承的内圈定位尺寸,同时要考虑装配时的导向需求,轴端可加工小角度倒角方便轴承压装。

  从安装边界来看,这类齿轮轴的轴向定位通常依靠两端轴承的内圈端面与轴肩贴合,外圈安装在箱体的轴承座孔内,设计时需要核算轴的跨距与轴径的比值,控制轴的最大挠度在允许范围内,保证齿面啮合的接触斑点符合设计要求。齿部的加工精度通常需要达到7级以上,齿面粗糙度需控制在Ra1.6以下,对于重载工况的应用场景,还需要对齿面进行渗碳淬火处理,提升齿面硬度与耐磨性,芯部保持足够的韧性以承受冲击载荷。在三维建模过程中,需要准确还原齿面的渐开线轮廓与螺旋线走向,保证齿形参数与设计计算值完全一致,同时要还原轴上的所有工艺结构,包括退刀槽、倒角、圆角,避免后续工程图输出或装配仿真时出现结构遗漏。建模时可先通过参数化方程生成单个齿的齿槽轮廓,再通过圆周阵列完成全部轮齿的创建,之后对轴体的各段轴颈进行拉伸或旋转建模,最后对所有过渡位置添加符合工艺要求的圆角,避免出现尖锐棱角导致的热处理应力集中。

  在实际选型应用中,这类相交轴齿轮轴需要配对使用,安装时需严格保证两轴的轴交角精度与中心距精度,装配后需要检查齿侧间隙与接触斑点,接触斑点应分布在齿面的中部位置,若出现偏载需要及时调整轴承座的位置或增加调整垫片补偿安装误差。日常运维中,这类齿轮轴所在的传动腔需加注对应标号的齿轮油,保证齿面与轴承位置得到充分润滑,避免干磨导致的零件过早失效。相比分体式齿轮与轴的组合,集成式齿轮轴虽然加工难度略高,轮齿损坏后无法单独更换齿轮,但凭借其结构紧凑、传动刚性好、承载能力强的优势,在各类对传动可靠性、安装空间有严格要求的设备中得到了广泛应用,是机械传动系统中不可或缺的核心基础零件。
