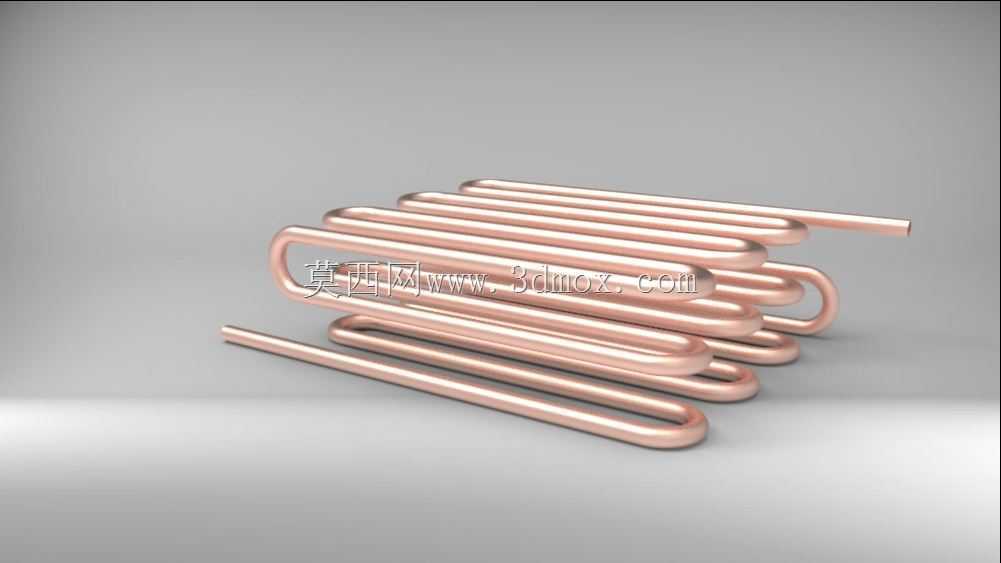

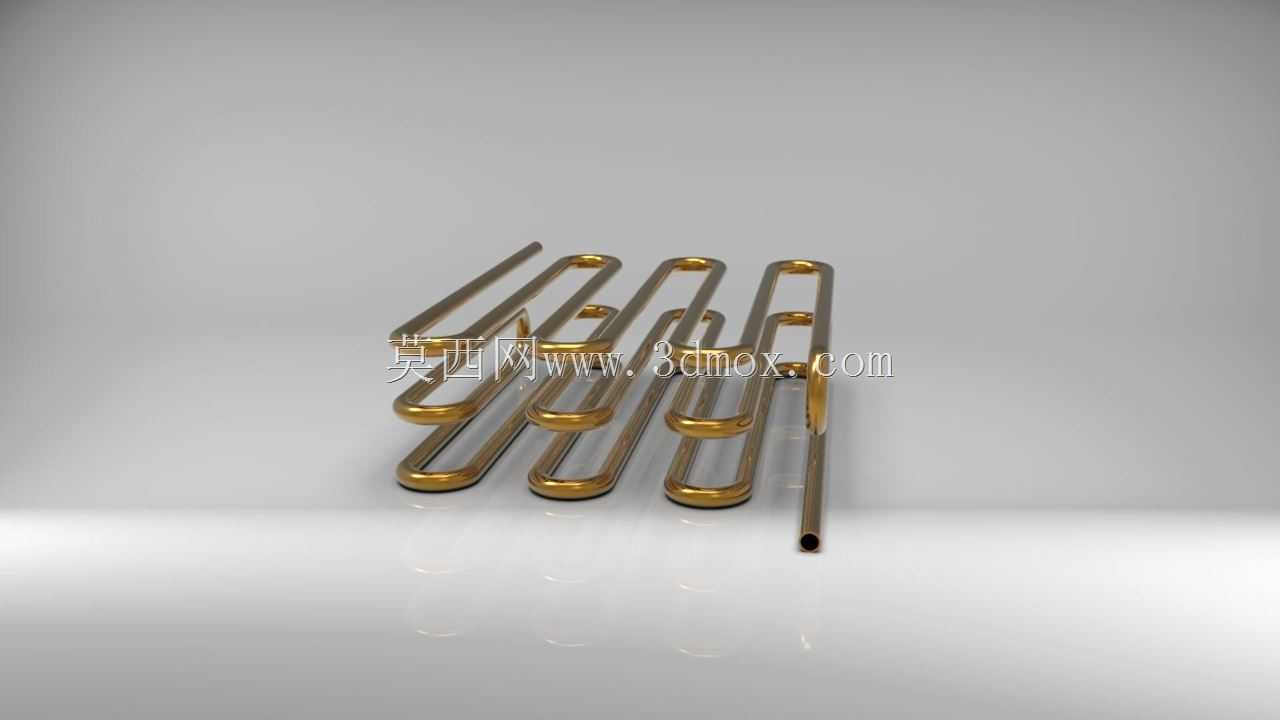

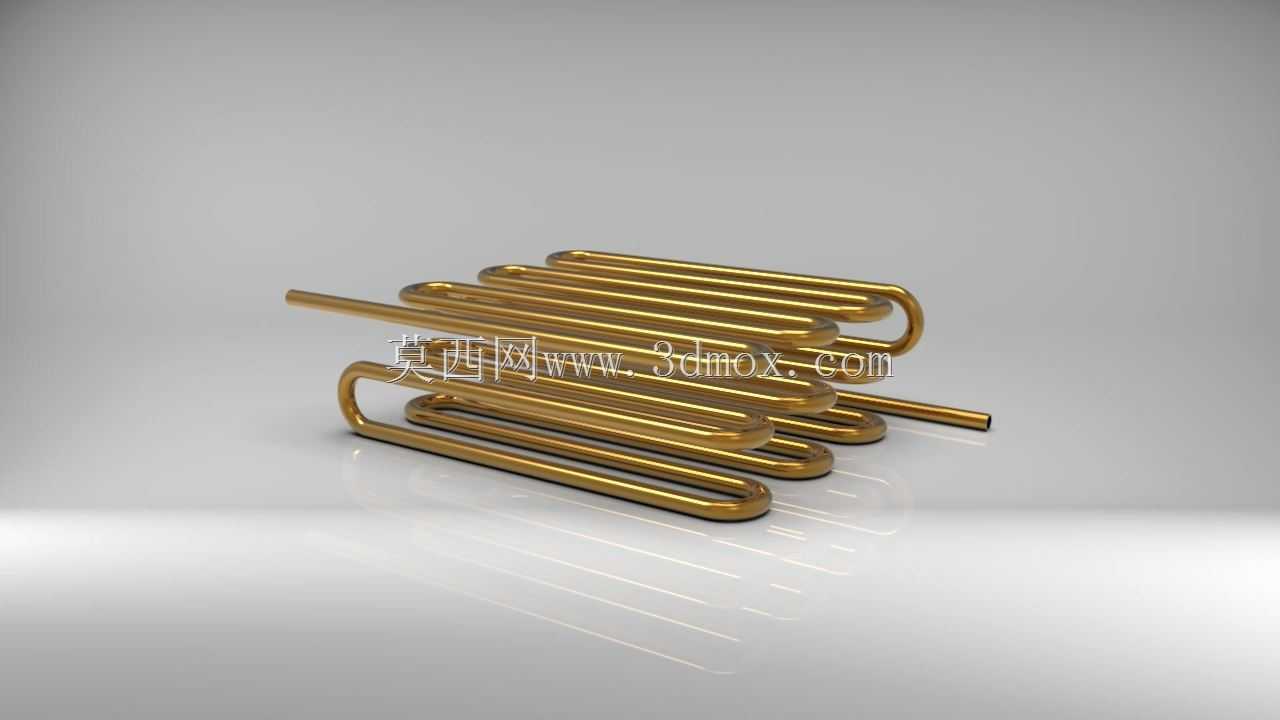

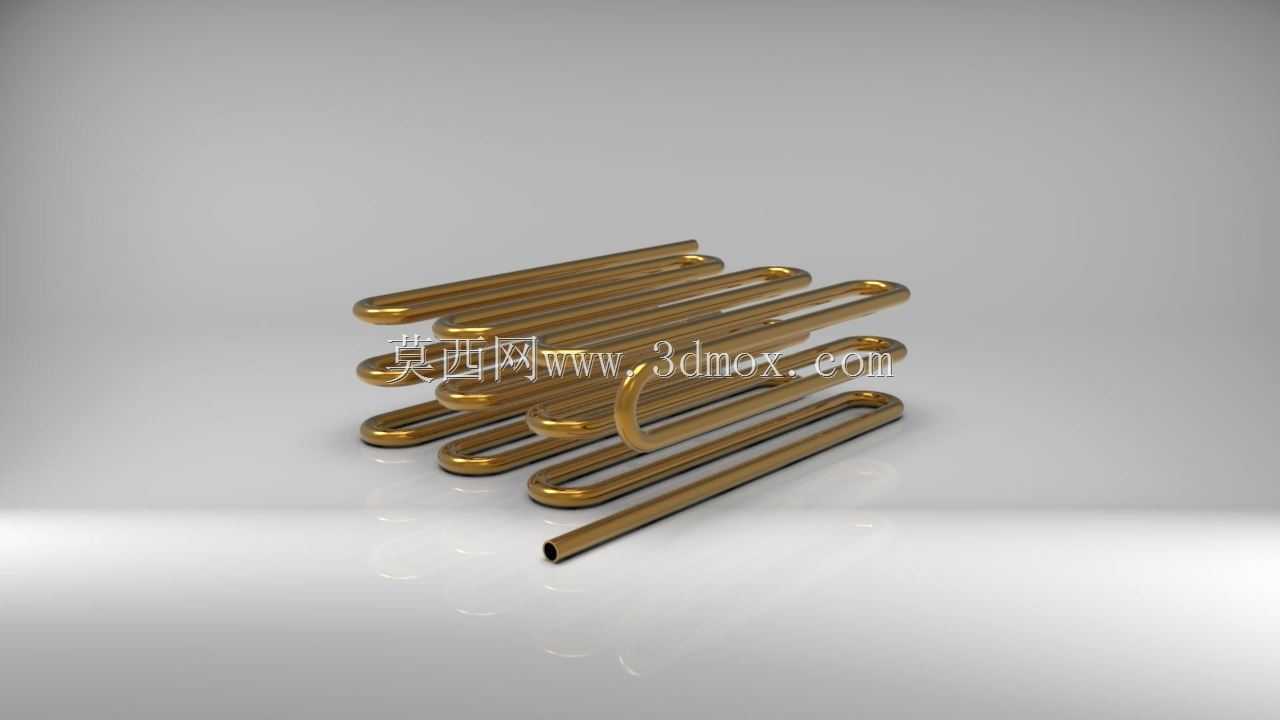

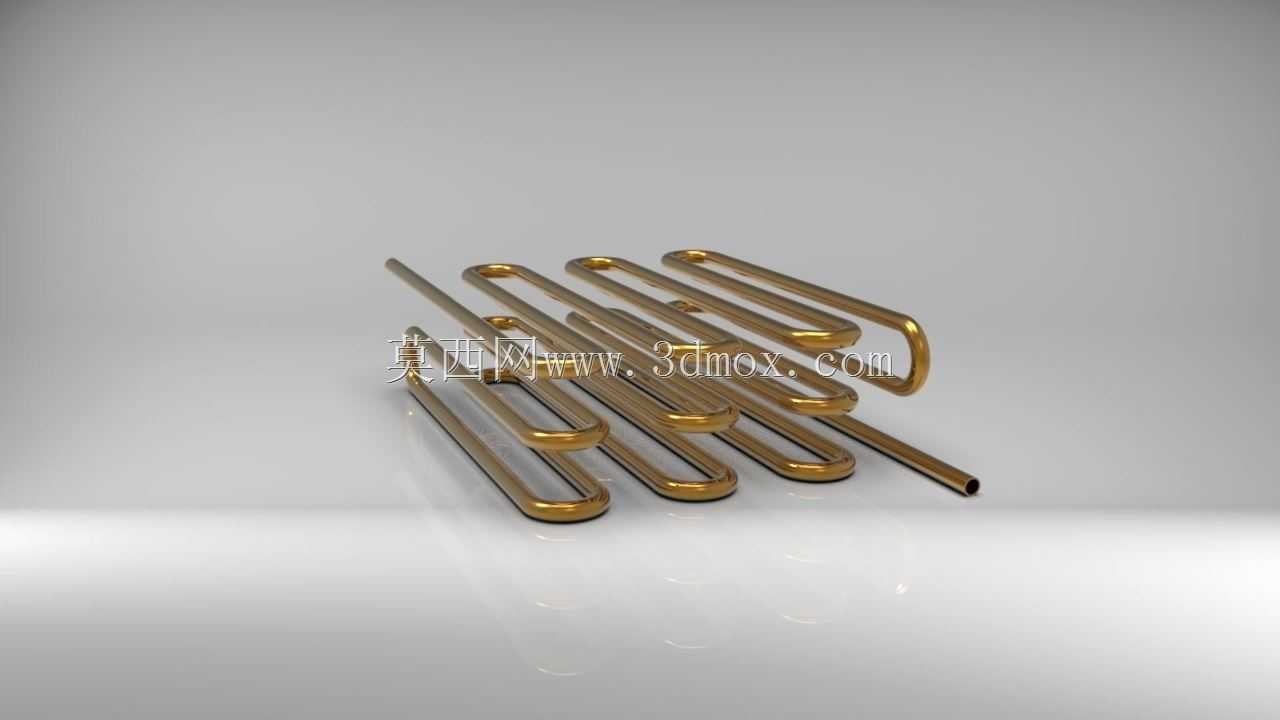

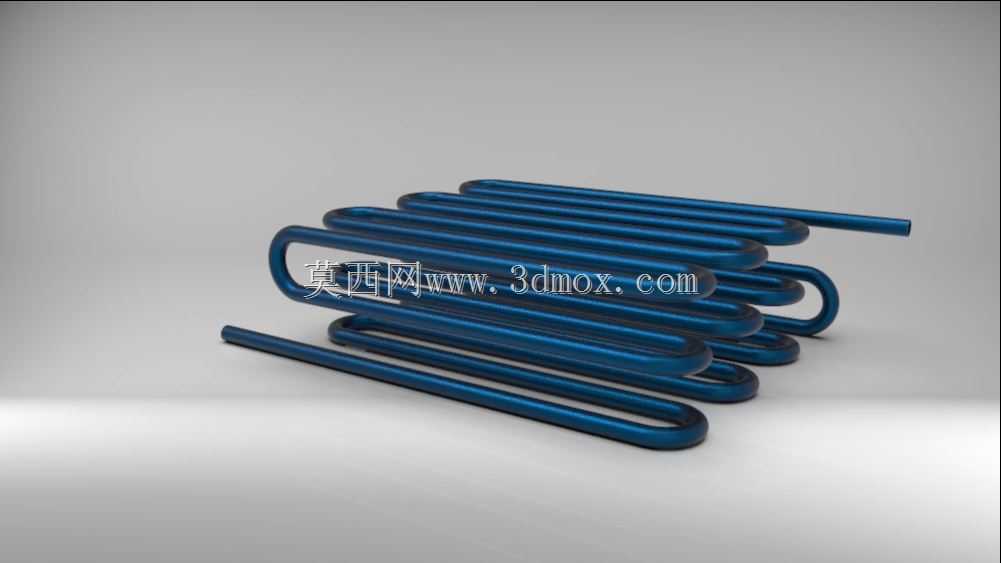

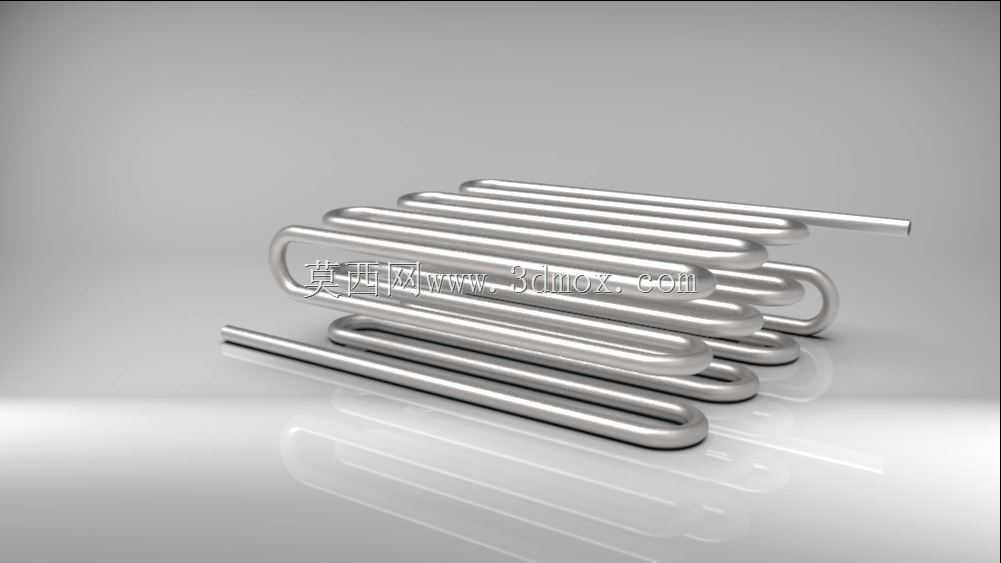

紫铜弯制多层回折式换热盘管结构

　　这类多层回折的紫铜盘管，最常见的应用场景集中在小型制冷机组、恒温液冷设备以及紧凑型换热单元中，不少桌面级水冷散热系统、小型工业冷水机的蒸发器段，都会采用类似的盘管结构，靠紫铜本身优异的导热性能，配合大延展面积的弯折管路，实现管内流体与外部介质的高效热量交换。实际设备运行时，管内走冷却介质或者载冷剂，外部可以是风冷流场，也可以浸没在储液腔的恒温液体中，相比直管排布，这种连续回折的结构能在极小的安装空间内拉长流体的流动路径，让介质在管内停留的时间足够完成充分热交换，不需要额外串联多段管路，减少了接头数量，也就降低了管路泄漏的风险点。

　　从设计思路上看，做这类盘管首先要确认的是安装边界的尺寸限制，通常这类紧凑结构的安装腔都是规则的矩形空间，盘管的整体外轮廓宽度、高度、层间距都要和腔体预留尺寸匹配，不能出现和腔体内壁干涉的情况，同时还要预留两端直管段的安装余量，两端的直管是用来对接管路接头的，长度要足够满足接头卡套或者焊接的操作空间，不能太短导致安装时没法操作。弯管的弯曲半径是设计里的核心参数，紫铜管的弯制如果弯曲半径过小，很容易出现管壁外侧拉薄、内侧起皱的问题，不仅会影响管路的承压能力，还会增大管内流体的阻力，所以设计时弯曲半径通常取管径的2.5到3倍，既保证弯制时管材不会出现成型缺陷，也能让流体在转弯处的流阻控制在合理范围内，不会出现局部压降过大影响整体循环效率的问题。

　　层与层之间的间距设计也有讲究，要是采用风冷换热的场景，层间距要留够气流流通的通道，不能排布太密导致风阻过大，冷风没法穿过盘管间隙带走热量；如果是浸没在液体里的场景，层间距可以适当缩小，在保证相邻管路不接触的前提下尽可能排布更密，提升单位体积内的换热面积。盘管的弯折处要保证圆弧过渡顺滑，不能有硬折或者凹坑，不然管内流体经过这些位置时会产生紊流，虽然适度的紊流能提升换热效率，但过度的紊流会带来不必要的流阻损失，还容易在凹坑位置残留介质杂质，长期运行后出现结垢堵塞的问题。

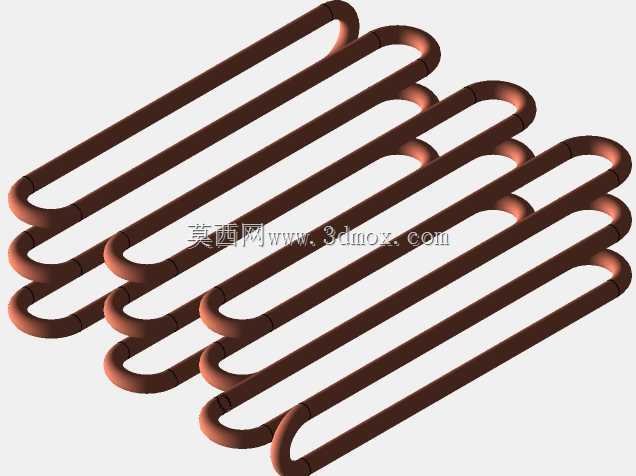

　　实际建模过程中，要先确定管路的中心线路径，先根据安装空间的长宽高确定每一段直管段的长度，再用平滑的圆弧连接相邻的直管段，保证整个路径的曲率连续，扫掠的时候才不会出现管壁变形的问题。管材的壁厚选择要匹配工作压力，常规低压水冷场景下的紫铜管壁厚不用太厚，能承受0.6到1.0MPa的工作压力就足够，要是用在高压制冷回路里，就要适当增加壁厚，避免运行时出现管路爆裂的问题。两端的直管段要保持同轴度，对接接头的时候才能保证密封面贴合到位，不会出现安装错位导致的泄漏。另外还要考虑盘管的固定问题，多层盘管自身有一定的重量，加上管内充满介质后的重量，需要在合适的位置设计固定卡箍的安装位，避免设备运行时的振动导致管路移位，长期振动下还可能出现管路疲劳开裂的问题，固定位通常选在直管段位置，不要卡在弯管圆弧处，不然容易把弯管处卡变形。

　　这类盘管相比其他形式的换热结构，最大的优势就是结构简单，没有复杂的焊接拼接，整根管材弯制成型，可靠性更高，而且可以根据安装腔体的形状灵活调整弯折的尺寸，适配各种非标准的紧凑安装空间，在小功率换热场景下的成本优势很明显，不需要开模制作复杂的散热翅片或者换热板，单根管材弯制后就能直接使用，生产加工的门槛也比较低，只要控制好弯管的成型质量，就能满足大部分常规换热场景的使用需求。设计时还要注意流体的进出口方向，通常下进上出的排布方式更利于排尽管内的空气，避免管路里存气导致气阻，影响介质循环和换热效果，要是安装方向有特殊要求，也要在管路最高点设计排气的位置，方便调试的时候排尽管内空气。
