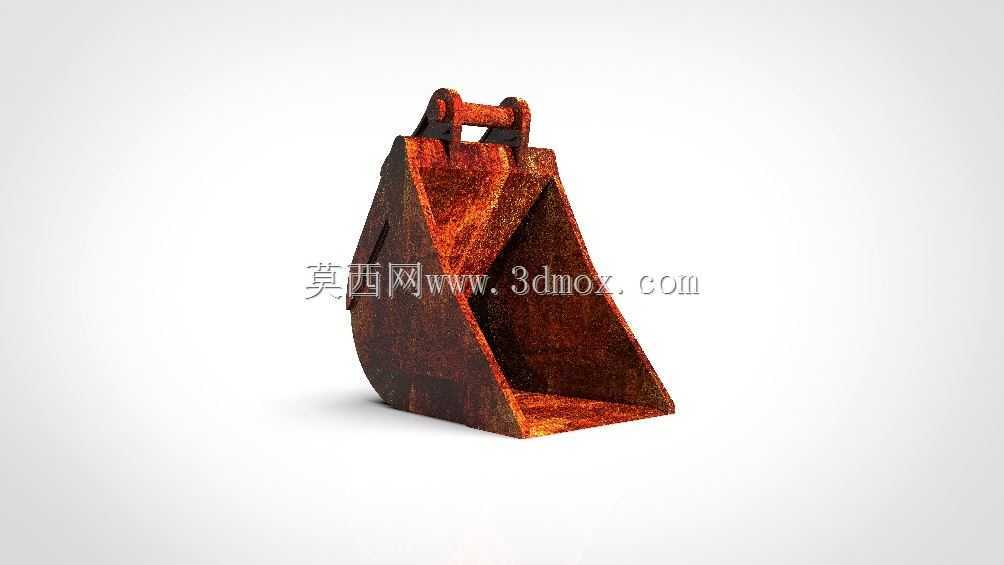

挖掘机铲斗三维结构设计方案

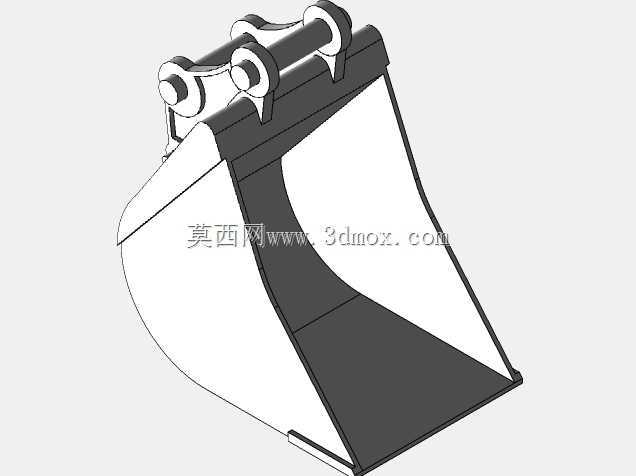

　　作为常年跟工程机械结构打交道的设计人员，做铲斗结构的时候最先要锚定的是实际作业场景的边界，毕竟这个部件是直接跟物料接触的终端执行件，不管是土方作业、矿山剥离还是市政沟槽开挖，铲斗的结构合理性直接决定整个设备的作业效率和易损件更换周期。先从安装边界说起，铲斗上部的铰接耳板是跟斗杆、连杆连接的核心部位，这部分的孔位同轴度、板厚选择必须跟对应吨位挖掘机的连杆轴径匹配，不能出现安装错位或者铰接间隙过大的问题，耳板内侧要预留足够的润滑脂注油通道空间，避免作业过程中泥沙进入铰接轴造成异常磨损。

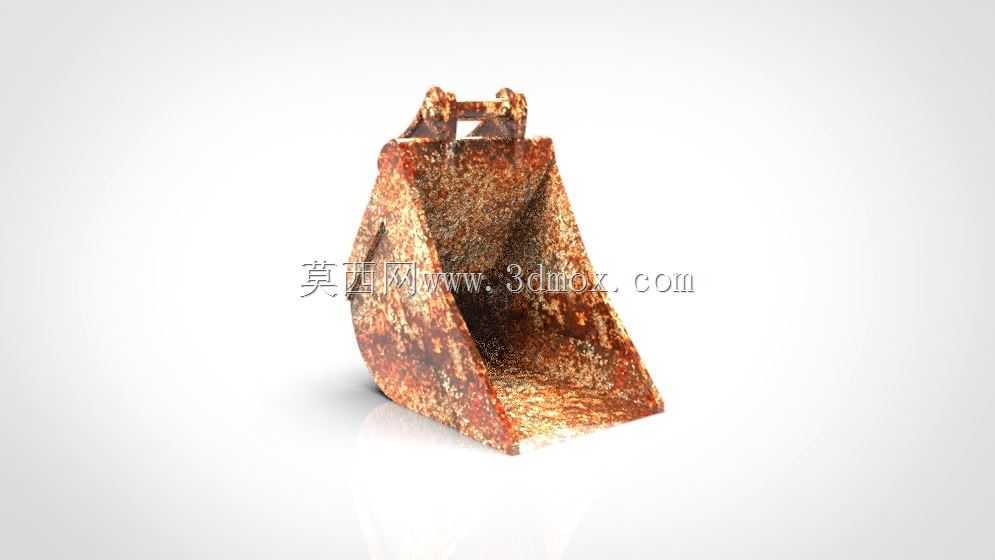

　　从功能特性上看，这个铲斗属于通用土方型结构，斗容设计匹配对应吨位挖掘机的挖掘力参数，不会出现斗容过大导致的挖掘失稳、液压系统过载的问题。斗唇部分的结构做了加厚处理，斗齿座的焊接位置严格按照受力方向排布，每个斗齿的切入角都经过受力校核，保证挖掘时斗齿能以最小阻力切入物料，减少斗杆油缸的负载波动。斗体的侧壁弧度是经过多轮作业轨迹模拟确定的，既保证物料填充时的流畅性，不会出现物料在斗内卡滞的情况，也能在卸料时依靠物料自重快速滑出，减少斗内余料残留，提升单次作业循环的效率。

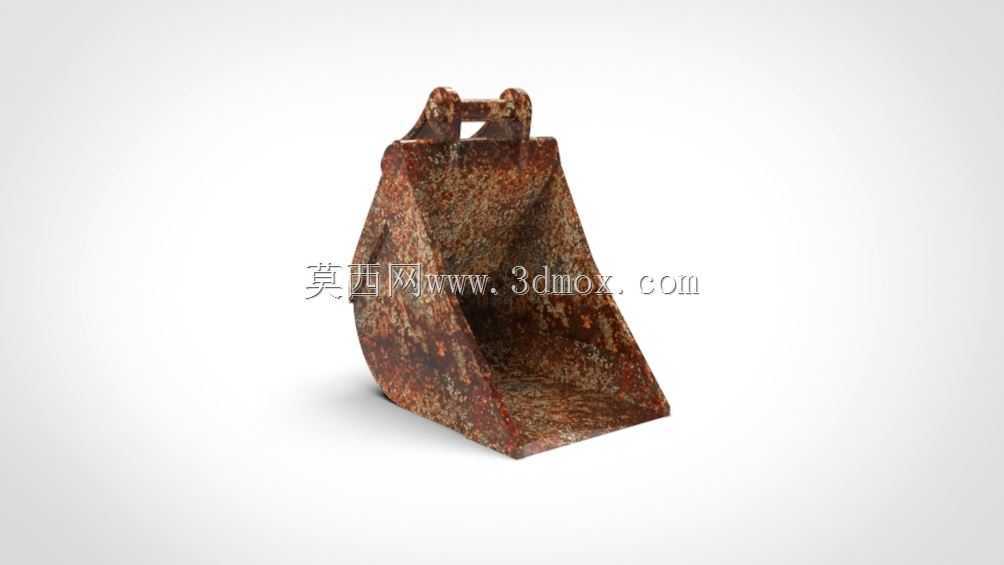

　　设计思路上没有盲目追求轻量化，毕竟铲斗属于直接承受冲击载荷的部件，斗底的耐磨板铺设范围覆盖了整个物料摩擦接触区，侧板外侧也加设了加强筋，对应挖掘时侧壁承受的侧向挤压力，尤其是在挖掘密实土层或者夹杂碎石的工况下，侧向加强结构能有效避免侧板出现变形开裂的问题。上部的铰接耳板采用了双层板叠加焊接的结构，耳板孔位置镶有耐磨衬套，衬套的硬度跟铰接轴的硬度做了匹配设计，避免出现轴跟孔的异常磨损，延长铰接部位的维护周期。

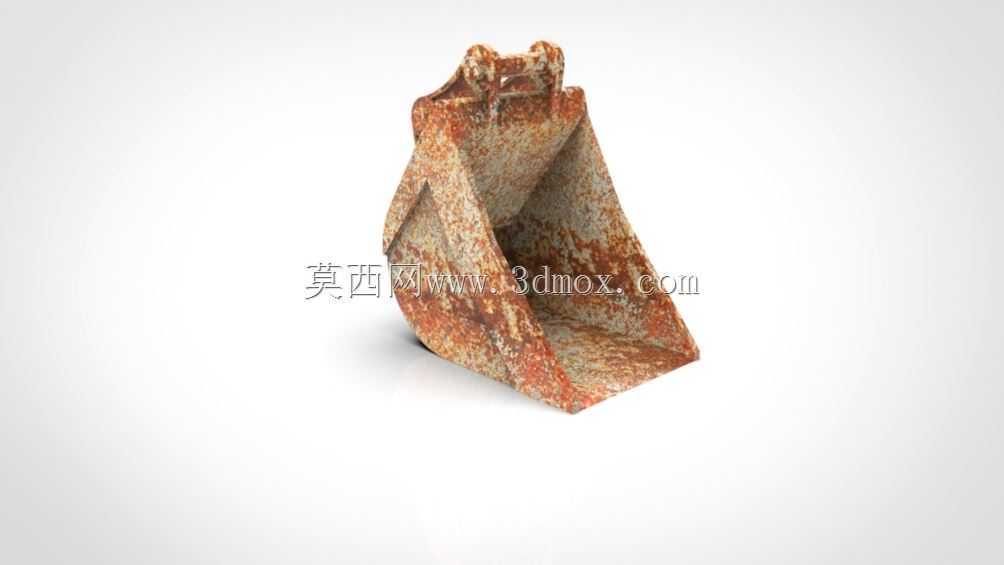

　　外形尺寸方面，斗的开口宽度、挖掘深度方向的轮廓尺寸都跟对应挖掘机的最大挖掘半径、卸料高度做了匹配，不会因为铲斗尺寸过大导致卸料时物料洒落，也不会因为尺寸过小降低单次作业的装载量。斗背的弧度设计兼顾了结构强度和物料导流，在回转卸料的过程中，物料能顺着斗背弧度顺畅滑出，不会出现物料抛撒轨迹偏离受料位置的问题。另外在铲斗的侧面预留了侧齿安装位，如果用户需要处理硬质路面破碎后的物料或者碎石工况，可以直接加装侧齿，不需要额外对斗体进行焊接改造，降低现场改装的结构风险。

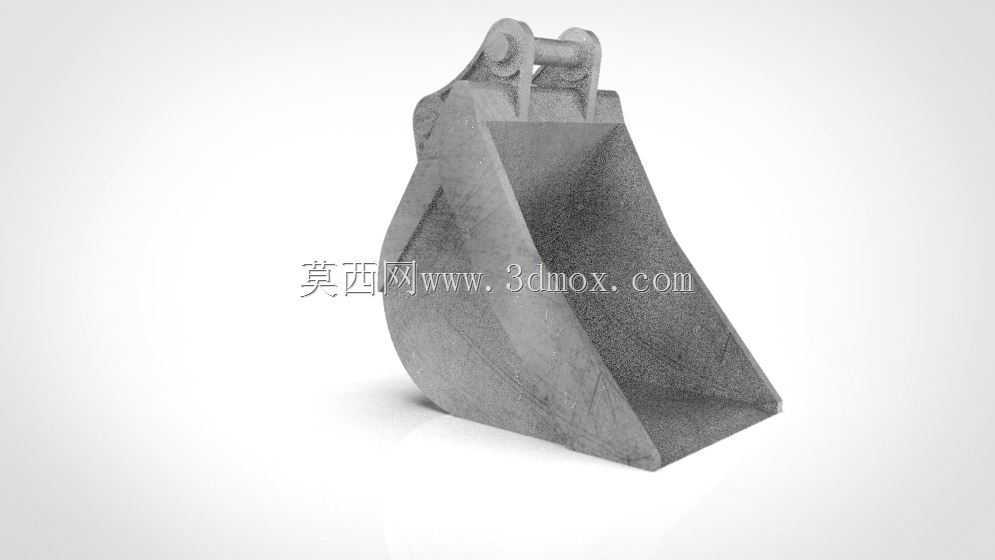

　　实际作业过程中，铲斗承受的载荷是复杂多变的，既有切入物料时的正向冲击载荷，也有回转过程中物料对斗壁的挤压载荷，还有卸料时的摩擦载荷，所以整个结构的焊缝排布都避开了应力集中区域，主焊缝的焊接坡口形式按照承载要求做了对应设计，关键受力部位的焊缝做了打磨处理，减少焊接应力集中带来的开裂风险。很多新手做铲斗设计的时候容易只关注斗容大小，忽略了铰接点的位置跟挖掘力传递的匹配关系，实际上铰接点的位置如果设计不合理，哪怕斗容参数达标，实际挖掘的时候也会出现挖掘力不足、斗杆动作卡顿的问题，这个结构在设计时就把斗杆的挖掘力曲线、连杆的传动角变化都做了全程校核，保证整个挖掘行程里传动角都处在合理区间，不会出现传动死点，让液压系统的输出力能高效传递到斗齿部位，减少无用功的损耗。

　　还有容易被忽略的细节是斗体的排水结构，在斗底最低位置预留了细小的排水孔，作业过程中进入斗内的积水可以及时排出，避免带水作业时斗内积水增加额外负载，也能减少积水长期积存对斗体内壁的腐蚀。整个斗体的板材选择上，不同部位采用不同性能的钢材，接触物料摩擦的部位用耐磨钢材，铰接受力部位用高强度结构钢，非主要受力区域用普通结构钢，在保证整体结构强度和使用寿命的前提下，合理控制整体重量，避免过多的无效重量增加动臂和斗杆的负载，影响整机的作业稳定性。
