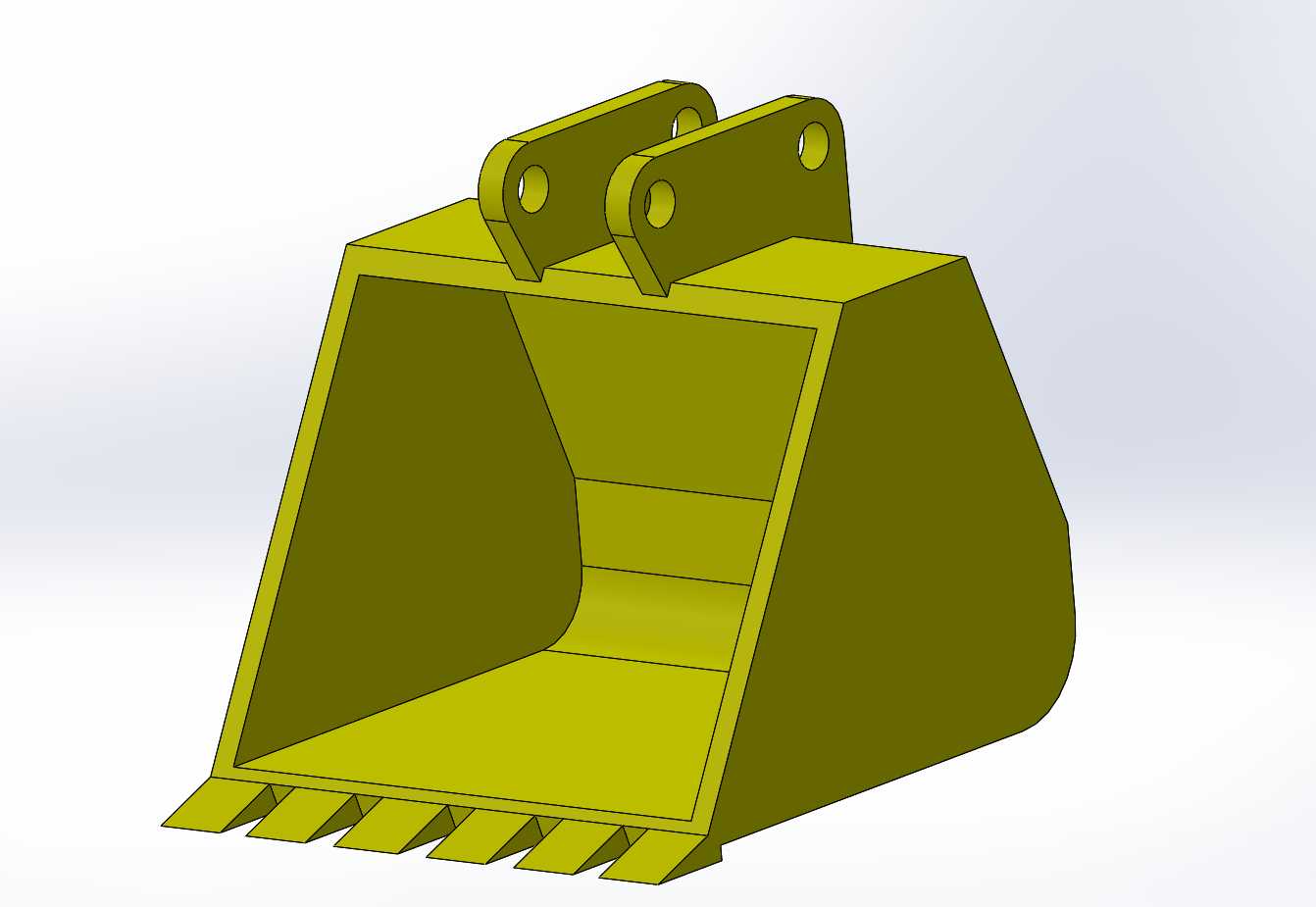

JCB反铲挖斗结构设计三维数模

　　作为挖掘设备直接接触作业介质的核心执行部件，反铲挖斗的结构合理性直接决定整机作业效率与部件使用寿命，这款适配JCB机型的反铲挖斗结构，在设计阶段就围绕土方开挖、基坑作业、散料装卸这类高频施工场景做了针对性的结构优化。从实际施工场景来看，这类反铲挖斗主要适配中小型挖掘设备，多用于市政管网开挖、房建基础施工、厂区场地平整、农林水利沟渠修整这类作业工况，作业对象涵盖松散素土、风化岩碎块、砂石混合料、建筑废渣等常见介质，相比通用铲斗，这款结构在斗唇部位做了加厚处理，斗齿采用分体式安装座设计，单齿磨损后可单独快速更换，无需整体切割斗唇结构，能大幅降低现场维护的停机时长。

　　从结构设计逻辑来看，整个挖斗的受力路径做了连续化处理：顶部的双组吊耳安装座直接与斗背部的加强筋板做一体化延伸，而非后期焊接贴板，这样动臂、斗杆传递来的挖掘载荷可以直接顺着加强筋传导至整个斗体侧壁与斗底结构，避免局部应力集中导致的焊缝开裂问题。吊耳的销轴孔位做了同轴度公差约束，两个安装耳板的孔位同轴度控制在0.1mm以内，安装时可保证销轴顺利穿入，作业过程中不会出现偏载磨损耳板内侧的情况，耳板厚度根据额定挖掘载荷做了匹配计算，可承受12吨级挖掘力下的侧向载荷，满足偏挖、撬挖这类非常规操作的强度需求。

　　斗体的型腔设计采用了渐变式圆弧过渡结构，从斗唇位置到斗尾卸料口的弧度经过反复优化，既保证挖掘时物料能顺着弧面快速填充斗腔，达到额定斗容时不会出现物料从斗唇溢出的情况，又能在卸料时让斗内物料依靠自重快速滑落，不会出现湿黏土粘附在斗腔内壁的问题，减少无效载荷损耗。斗侧壁的刃口做了外倾式设计，开挖沟槽时可以有效减少侧壁与沟壁的摩擦阻力，同时保证沟壁的垂直度符合施工验收要求，避免出现超挖或者沟壁倾斜的问题。斗底的加强筋采用横向+纵向的网格布局，在不额外增加过多斗体自重的前提下，提升了斗底抵抗大块物料冲击的能力，即使在挖掘带碎石的硬土层时，也不会出现斗底变形凹陷的问题。

　　从安装边界尺寸来看，这款挖斗的吊耳安装孔距、销轴直径完全匹配对应吨位JCB反铲设备的斗杆连杆安装尺寸，无需额外改装连杆结构即可直接换装，斗体的最大回转半径在设计时做了边界校核，全行程收斗、卸料过程中不会与斗杆、动臂结构发生运动干涉，在设备最大挖掘深度位置收斗时，斗齿尖端与履带板的安全距离满足安全规范要求，不会出现刮蹭履带板的情况。斗齿的探出长度经过匹配计算，既保证足够的切入深度，又不会因为斗齿过长导致挖掘时斗齿根部受弯矩过大出现断裂，斗齿的切削角度设置为12度，在切入密实土层时能有效降低切入阻力，减少液压系统的载荷波动，提升整机燃油经济性。

　　在细节处理上，斗体所有的焊缝位置都做了坡口设计，焊接后打磨平滑过渡，避免焊缝位置的应力集中，所有外露的棱边都做了圆角处理，减少作业过程中应力集中导致的开裂风险，同时也能避免安装维护过程中尖锐棱边划伤操作人员。针对潮湿作业环境的防锈需求，斗体表面预留了涂装工艺的厚度余量，加工完成后可直接做耐磨涂层涂装，提升斗体表面的耐磨性能，延长在砂石类磨蚀性工况下的使用寿命。
