铰接臂式挖掘装载工作装置结构设计

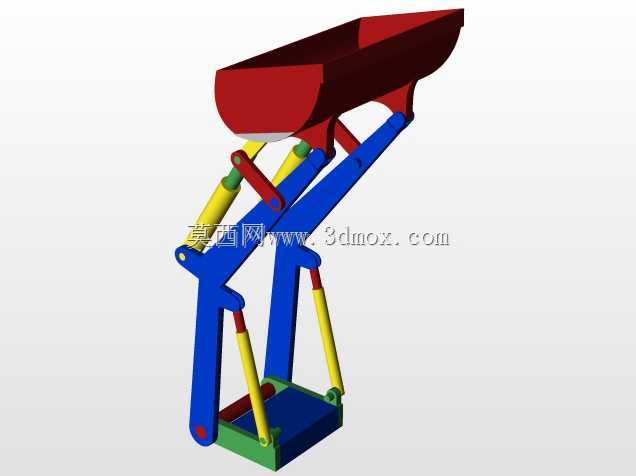

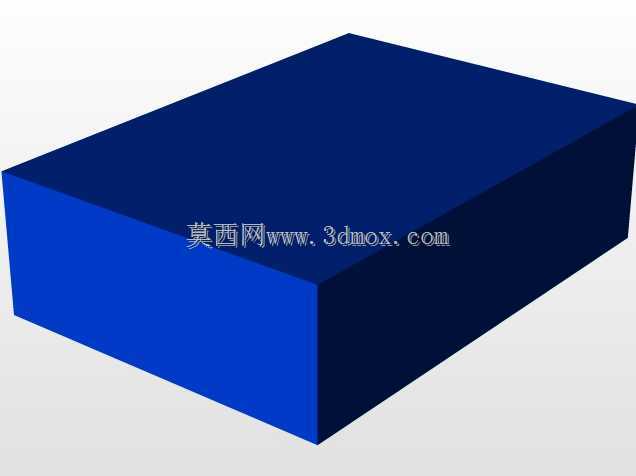

　　该工作装置为挖掘机械核心执行端结构，主要适配中小型履带或轮式挖掘主机，可直接应用于土方开挖、散料装卸、基坑修整、市政管线铺设等常见工程作业场景，也可通过更换属具完成破碎、夯实、物料抓取等拓展作业，覆盖小型工程施工、农田水利改造、厂区物料转运等多类实际工况。整套装置采用经典的反铲作业铰接构型，从下至上依次为连接基座、动臂结构、斗杆组件、铲斗部件，各铰接点之间通过液压油缸实现相对转动，作业时可通过多组油缸的协同动作，完成铲斗的切削、提升、回转卸料等完整作业循环。设计阶段优先考虑了作业覆盖范围与结构强度的平衡，连接基座预留了与主机回转平台的标准安装接口，安装面的螺栓孔位按照通用小型挖掘机的接口尺寸排布，可直接适配多数同吨位主机的安装边界，

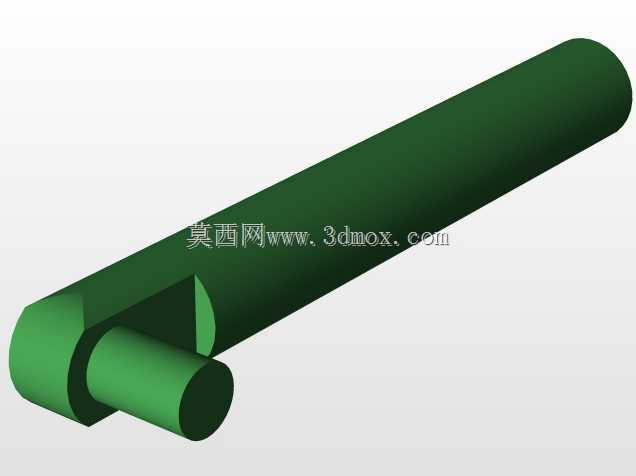

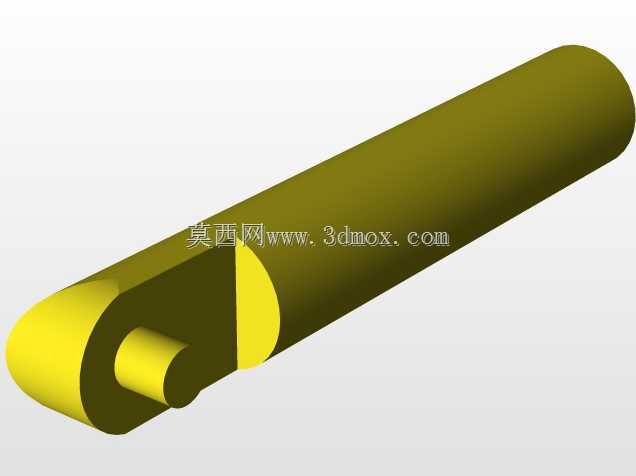

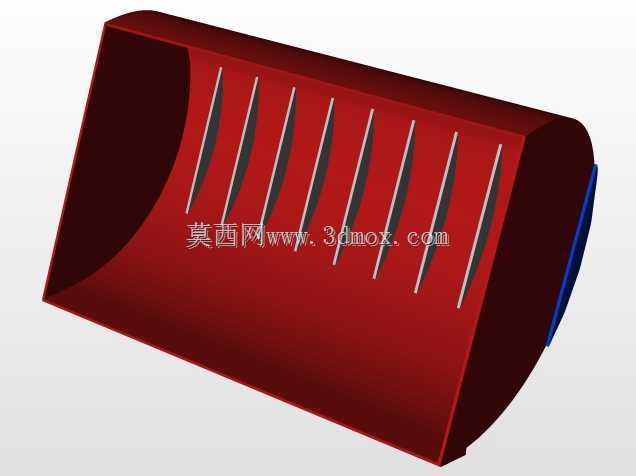

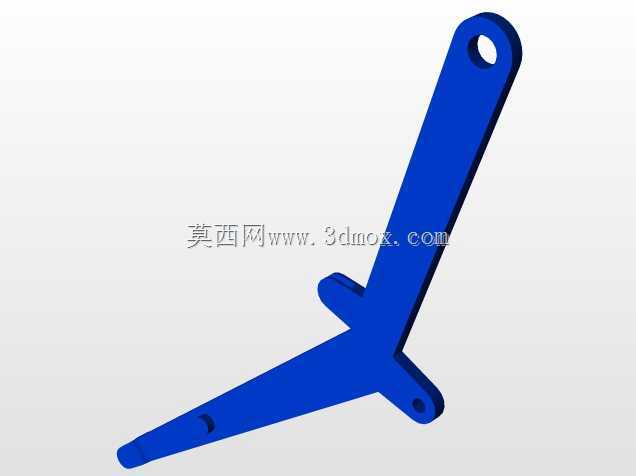

　　无需额外改制连接法兰。动臂采用变截面箱型焊接结构，在铰接点受力集中区域做了局部加厚处理，既保证了重载挖掘时的结构刚性，又尽可能控制了臂架自身重量，避免过多重量占用主机的作业负载裕量。斗杆与动臂的铰接位置经过反复校核，兼顾了最大挖掘深度与最大卸载高度的参数匹配，在常见的3米级挖掘深度工况下，斗杆与铲斗的铰接点受力处于最优区间，可有效降低液压系统的工作压力，减少油缸密封件的磨损概率。铲斗部分采用弧形切削刃设计，斗唇部位预留了斗齿安装位，可根据作业物料硬度更换不同类型的斗齿，斗体的侧壁与底板做了耐磨加强处理，适配砂石、硬土等磨蚀性较强的作业物料。液压油缸的布置充分考虑了作业过程中的干涉问题，在动臂举升、斗杆收放、铲斗转动的全行程范围内，

　　油缸缸筒与活塞杆不会与臂架结构发生剐蹭，同时油缸的铰接点位置做了防尘密封结构的安装空间预留，可适配常规的销轴式铰接密封件，减少户外作业时泥沙进入铰接副造成的磨损。整套结构的铰接销轴均采用统一的直径规格，降低了后期维护时的备件储备难度，各润滑点的位置设置在便于日常加注黄油的区域，无需拆解结构即可完成日常保养作业。在结构受力校核阶段，针对偏载挖掘、最大挖掘力发力、高位卸料等极限工况做了有限元受力分析，对臂架应力集中的区域做了圆弧过渡处理，避免应力突变造成的结构疲劳开裂。安装边界方面，整套工作装置在完全收折状态下的外形尺寸符合小型工程设备的道路运输限界要求，无需拆解即可完成转场运输，

　　连接基座的回转中心与主机回转中心的同轴度公差控制在常规安装允许范围内，现场安装时仅需完成销轴连接与液压管路对接即可调试作业。实际作业过程中，多组油缸的动作配合流畅，在复合动作时不会出现结构干涉，铲斗的切削角度可随斗杆位置自动保持在合理区间，减少操作人员的手动调整频次，降低长时间作业的操作强度。
