溢流管道三通法兰连接阀体结构设计

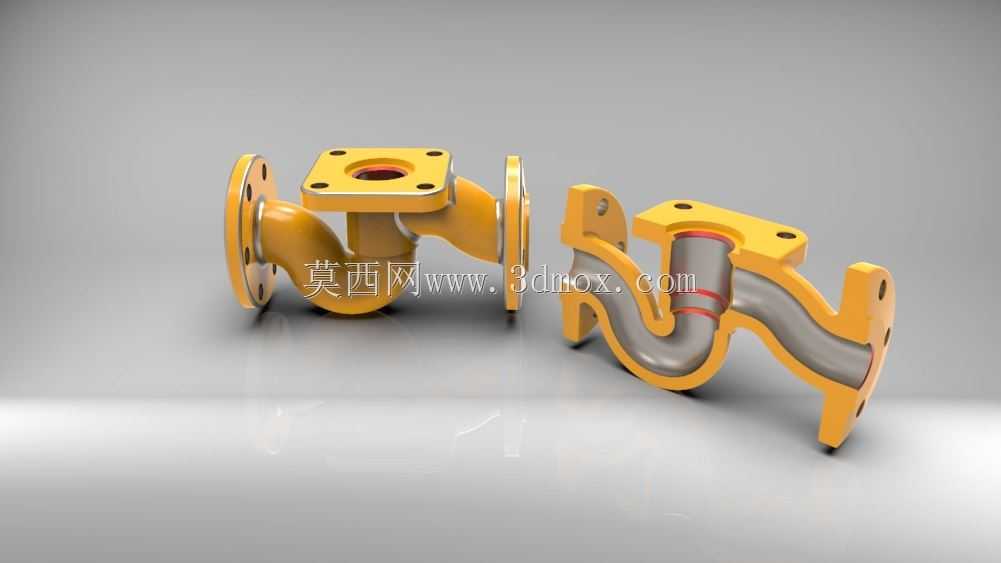

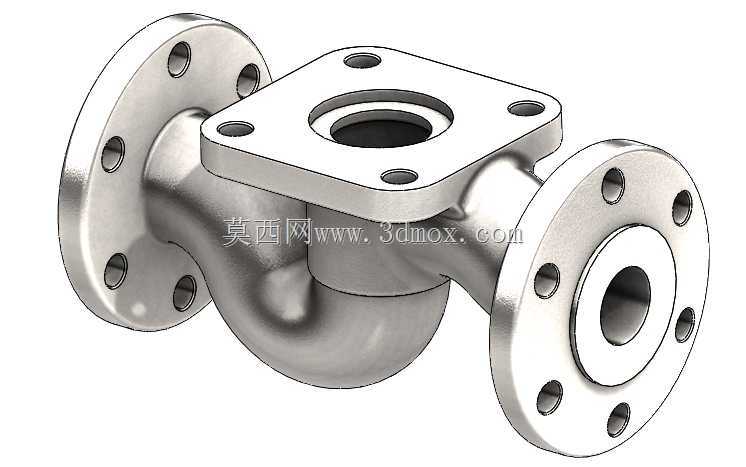

　　这类带法兰接口的三通溢流管路构件，多用于流体输送系统的支路溢流、介质分流工况，常见于化工流体管线、水处理管路、液压系统回油支路以及暖通循环管路中，核心作用是在主管道压力超过设定阈值时，将多余介质通过侧支通路导流至泄压回路或回收管路，避免主路承压超限引发密封失效、管路爆裂等故障。从结构功能来看，该构件采用三端法兰连接形式，两个同轴法兰对接主管道通路，垂直方向的法兰接口对接溢流支路，内部流道做了平滑圆弧过渡处理，没有直角突变的流道结构，能大幅降低介质流经时的局部阻力损失，减少湍流引发的管路振动与噪音，同时避免介质内杂质在拐角处沉积堵塞流道。在设计思路上，首先要匹配对应管路的公称通径与压力等级，法兰端的螺栓孔分布、

　　密封面尺寸完全遵循对应压力等级的法兰标准，不需要额外做转接件就能直接和同规格的标准管路、阀门对接，降低现场安装的适配成本。阀体的壁厚设计需要结合额定工作压力、输送介质的腐蚀特性做校核，承压区域的壁厚均匀过渡，法兰和阀体主体的衔接位置做了圆弧倒角加强，避免应力集中在长期承压、管路振动的工况下出现开裂。外形尺寸方面，主体流道的中心高、法兰端面的间距需要匹配现场管路的安装空间，垂直支路的法兰端面到主轴线的距离要预留足够的螺栓拆装空间，避免安装时螺栓无法穿入、紧固工具没有操作空间，阀体底部的支撑轮廓要保证放置时的稳定性，在建模阶段就需要确认安装边界，避免和周边的管路支架、其他设备构件产生干涉。内部流道的截面尺寸要和两端法兰的通径保持一致，

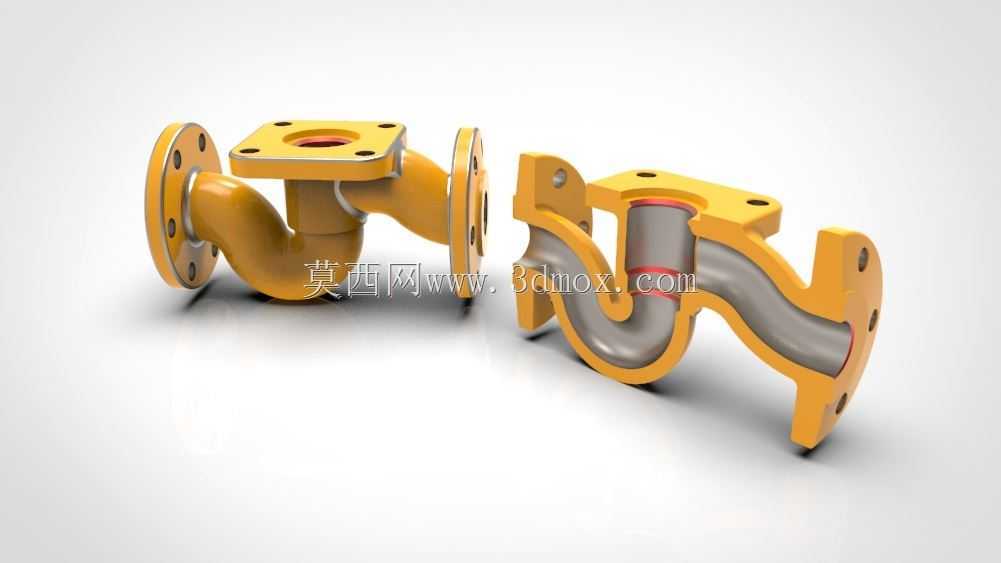

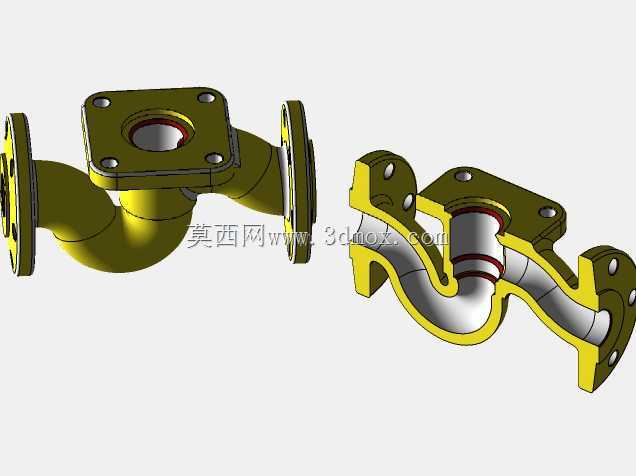

　　过流面积没有突变，溢流支路和主路的衔接位置做了导流曲面设计，当介质从主路溢流至支路时，能顺着曲面平滑转向，减少对阀体内壁的冲刷，延长构件的使用寿命。法兰密封面的平整度、螺栓孔的位置度在建模时需要严格控制公差，避免安装时出现密封面错位、螺栓无法对齐的问题，阀体外部的加强筋结构（如果有）要布置在应力集中的区域，在不增加过多壁厚的前提下提升整体结构强度，降低铸件生产时的缩孔风险。这类管路构件在建模时，需要先确定主通路的轴线位置，再定位垂直支路的轴线交点，以流道中心线为基准做内腔的扫掠成型，之后向外偏移壁厚生成阀体主体，再在三个端面上添加法兰结构，完成螺栓孔、密封槽的特征绘制，最后处理各衔接位置的圆角过渡，保证整体结构的工艺性，

　　不管是采用铸造还是机加工成型，都能避免出现无法脱模、刀具无法加工的死角。在实际选型应用中，需要根据输送介质的特性选择对应的材质，普通水介质工况可采用铸铁材质，腐蚀介质工况则需要匹配不锈钢或衬塑材质，法兰的压力等级要和整个管路系统的额定压力保持一致，安装时要在密封面加装对应材质的密封垫片，按照对角顺序紧固法兰螺栓，保证密封面受力均匀，避免运行时出现泄漏。
