小型四旋翼航拍巡检飞行器结构设计

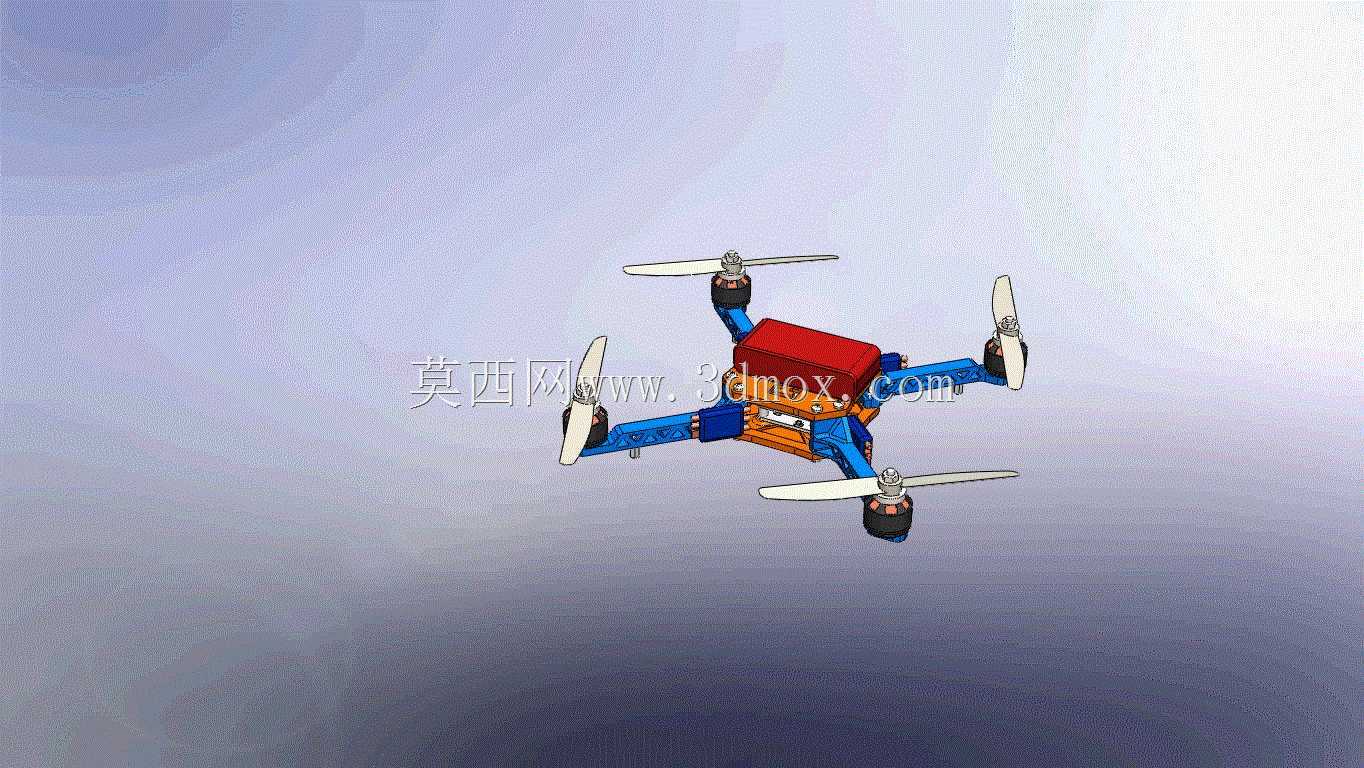

　　这款四旋翼飞行器的结构设计，核心围绕低空作业场景的实用需求展开，日常可覆盖园区安防巡检、农林作物长势巡查、小型活动航拍记录、狭小空间环境勘测等多类场景，相比固定翼飞行器，它不需要专用起降跑道，在楼顶、林间空地、平整路面都能完成垂直起降，悬停状态下可稳定停留于指定点位完成定点拍摄、数据采集作业，适配多数民用低空作业的使用需求。

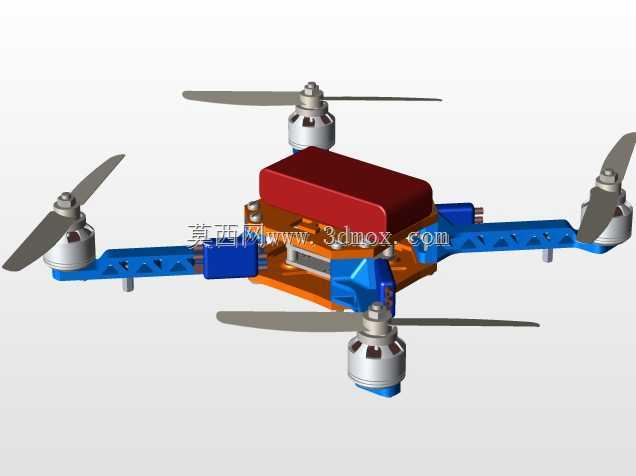

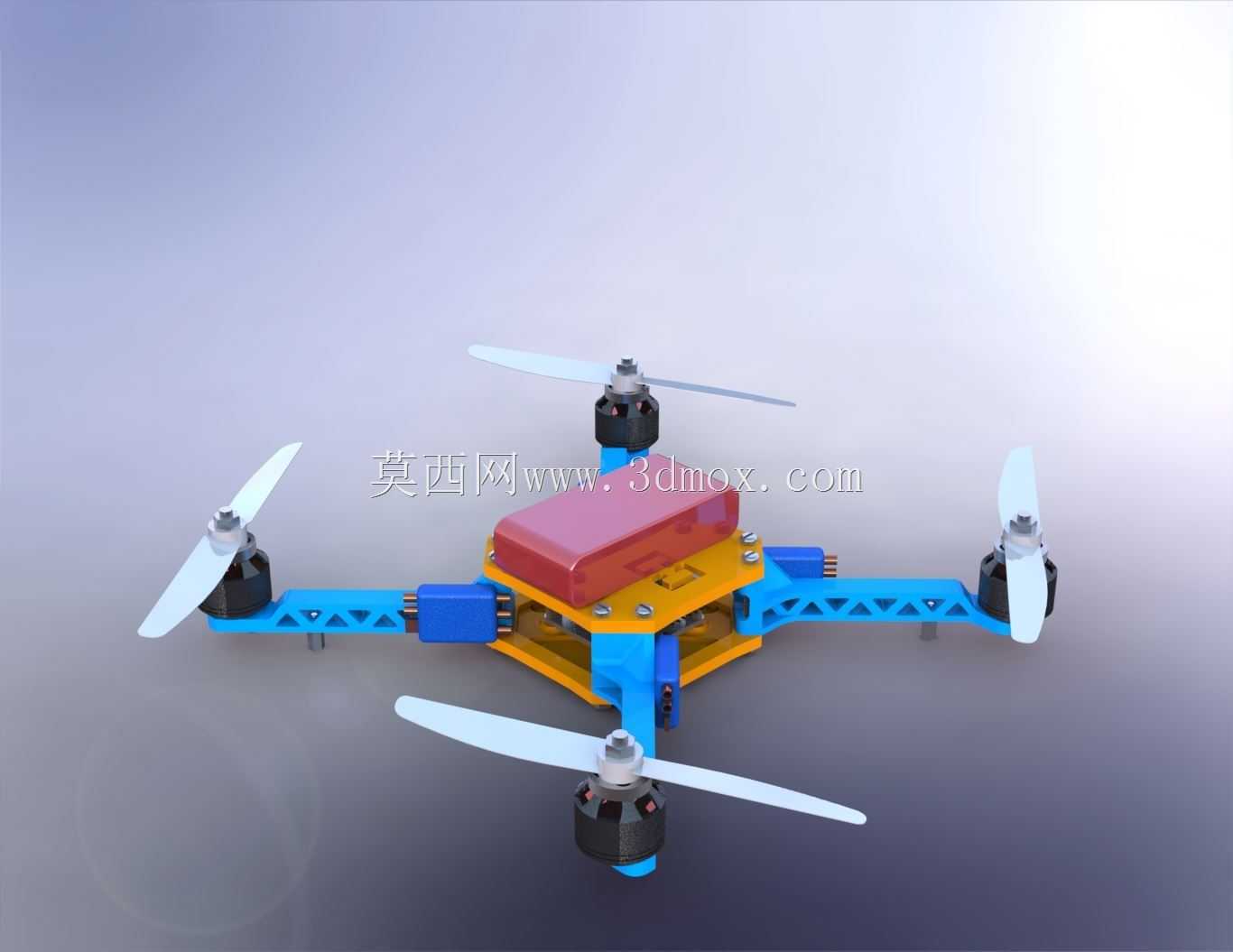

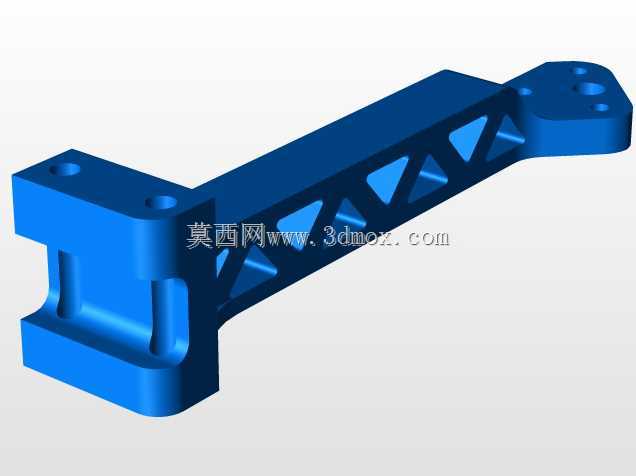

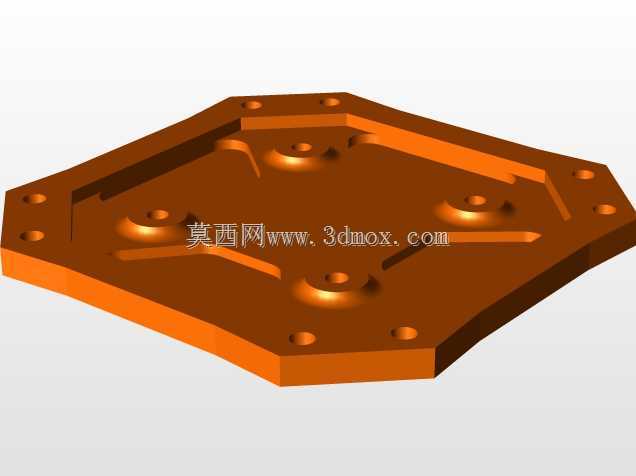

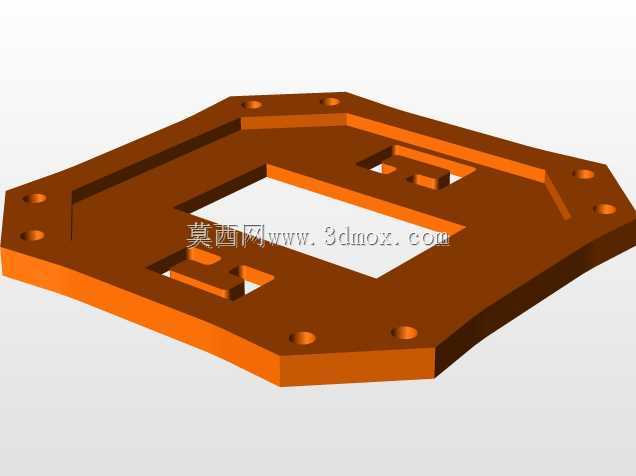

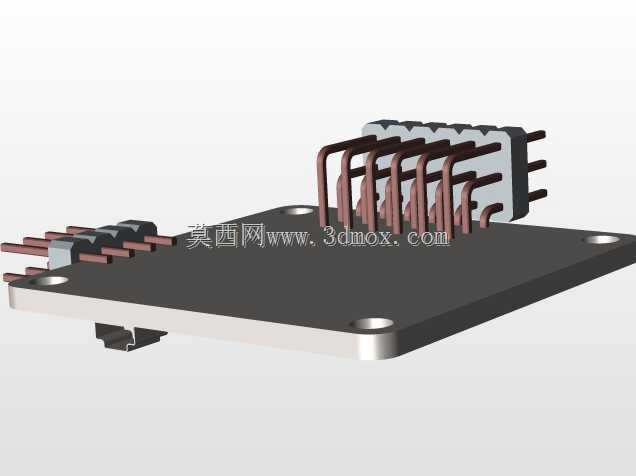

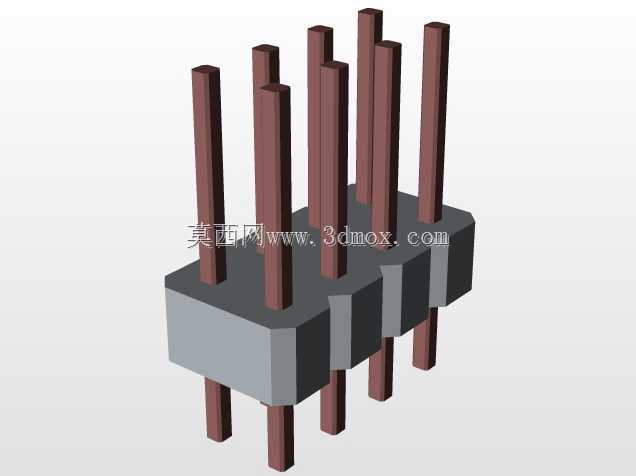

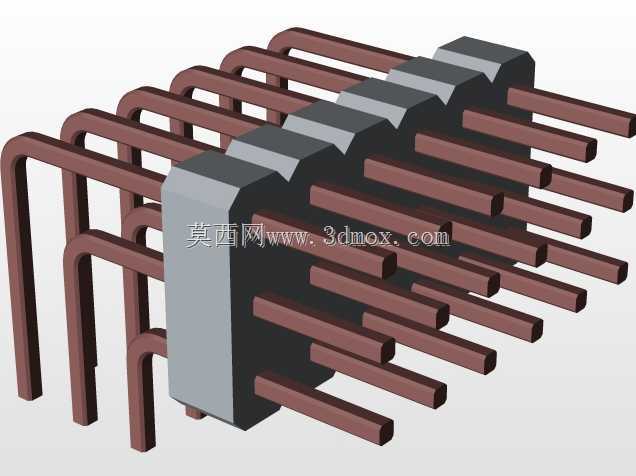

　　从功能特性来看，整机采用四轴对称布局，四个旋翼分别布置于机臂末端，相邻旋翼转向相反，通过调整不同旋翼的转速差即可完成俯仰、横滚、偏航、升降全姿态动作，操控逻辑成熟可靠，飞控系统的调试门槛相对较低。机臂采用镂空式桁架结构设计，在保证结构抗弯强度的前提下尽可能削减了非必要的结构重量，既能够降低飞行过程中的动力负载，延长单次作业的续航时长，也能在发生轻微碰撞时通过结构形变吸收部分冲击能量，减少核心部件的损坏概率。中心机架采用上下双层板夹装结构，上层预留了飞控板、电池、图传模块的安装空间，下层可根据作业需求挂载轻型摄像头、气体检测传感器等作业载荷，安装孔位采用通用化间距设计，可适配市面上多数标准化的微型航电配件，不需要额外做打孔改装就能完成配件替换。

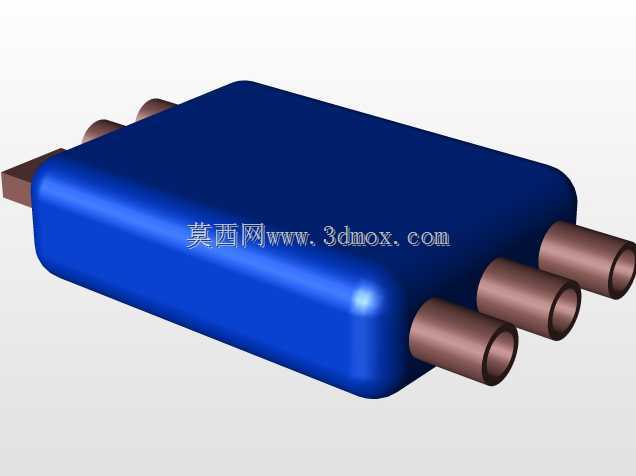

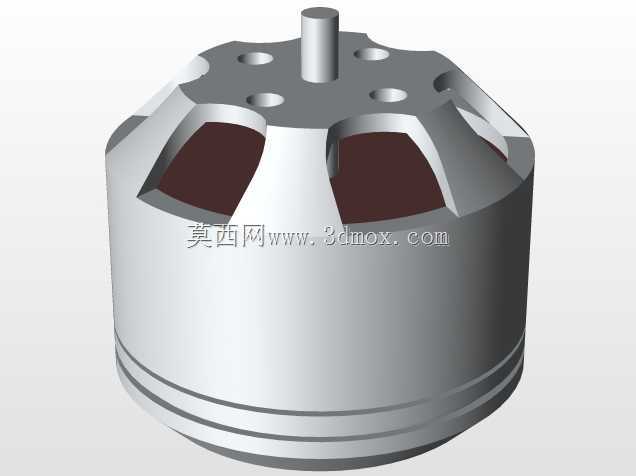

　　设计过程中优先考虑了装配与维护的便捷性，机臂与中心机架采用快拆式插接结构，配合侧向锁紧螺丝完成固定，日常收纳时可快速拆下四个机臂，缩小整机的收纳体积，外出作业时不需要携带大型收纳箱就能完成设备转运；单个机臂末端的电机座采用一体化成型结构，电机安装位预留了标准的螺丝孔距，可适配22系列、23系列的常用外转子无刷电机，电机座下方预留了电调的安装卡槽，电调走线可顺着机臂内部的镂空槽直接接入中心机架的分电板，避免走线外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性。旋翼采用两叶快拆式螺旋桨，桨叶根部做了加厚处理，日常作业中如果出现桨叶磨损、磕碰损坏的情况，不需要借助专用工具就能快速完成桨叶更换，减少作业现场的故障排查时间。

　　尺寸边界方面，整机对角电机轴距控制在250mm级别，属于小型四旋翼范畴，不含桨叶的中心机架尺寸控制在100mm*100mm以内，机臂展开后整机最大宽度不超过300mm，可轻松穿过直径400mm的狭小通道，适配管道巡检、建筑缝隙勘测等狭小空间作业场景；机臂末端的旋翼旋转平面与中心机架上层板的垂直距离预留了20mm的安全间隙，即使飞行过程中出现小幅姿态倾斜，桨叶也不会剐蹭到中心机架上搭载的电池与航电部件，避免飞行过程中出现射桨、部件打坏的风险。起落架采用轻量化的一体式支脚结构，布置于中心机架下方四个角点位置，支脚高度预留了35mm的离地间隙，可保证挂载的摄像头、传感器等载荷在起降过程中不会直接接触地面，即使在不太平整的碎石、草地路面起降，也能保证中心机架的核心部件不会被地面凸起物磕碰。

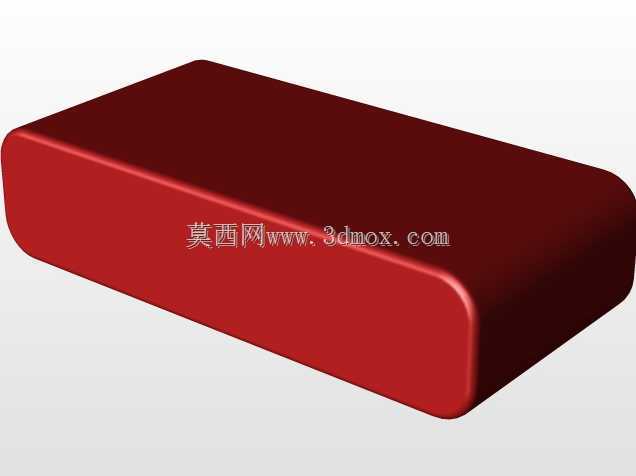

　　结构强度校核阶段，针对机臂的抗弯性能做了针对性优化，机臂根部与中心机架的连接位置做了加厚处理，可承受单个电机最大拉力1.5倍的冲击载荷，即使飞行过程中出现单臂撞树、剐蹭障碍物的情况，也不会出现机臂根部直接断裂的问题；中心机架的上下层板采用等强度设计，安装孔位周边做了局部加厚，可承受500g以内的总起飞重量，除去机架自身、电机、电调、电池、飞控的固定重量外，还能预留100g左右的载荷冗余，可根据作业需求灵活更换不同的作业配件。整机的重心设计严格控制在四个旋翼的几何中心位置，电池安装位预留了前后调整的滑槽，可根据挂载配件的重量前后调整电池位置，保证整机重心与旋翼升力中心重合，减少飞行过程中的姿态修正能耗，提升飞行稳定性。
