带法兰支座对夹式管路连接构件结构设计

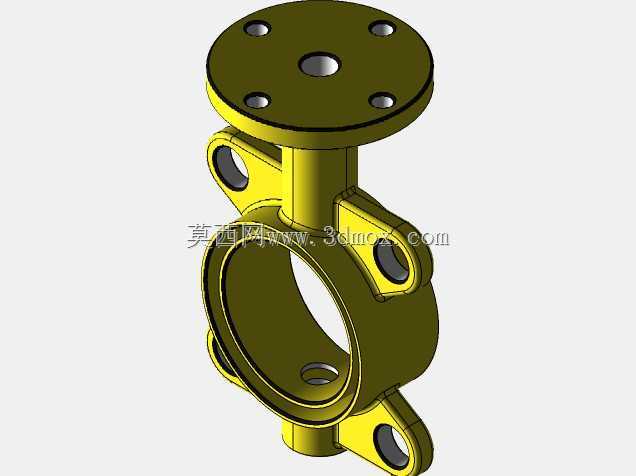

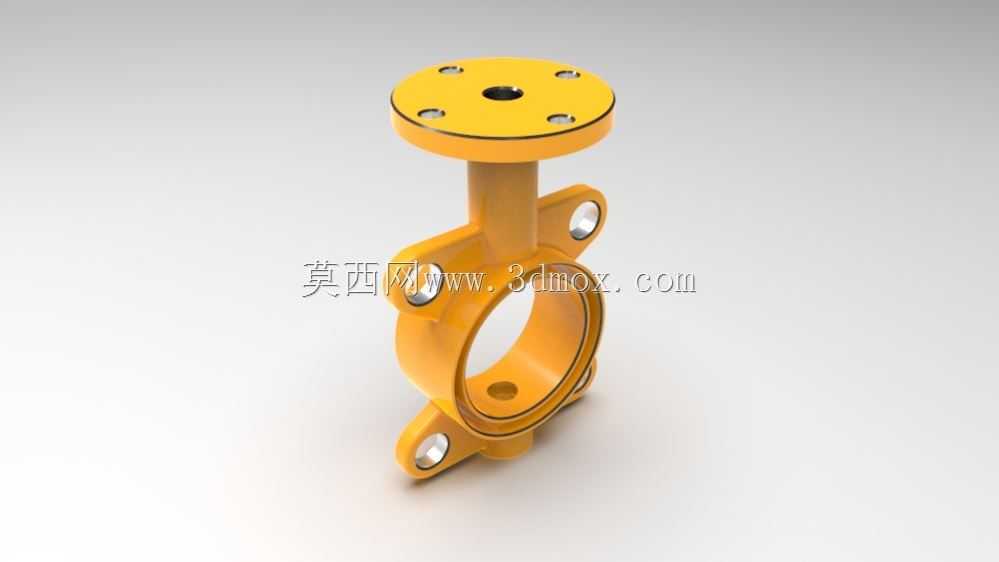

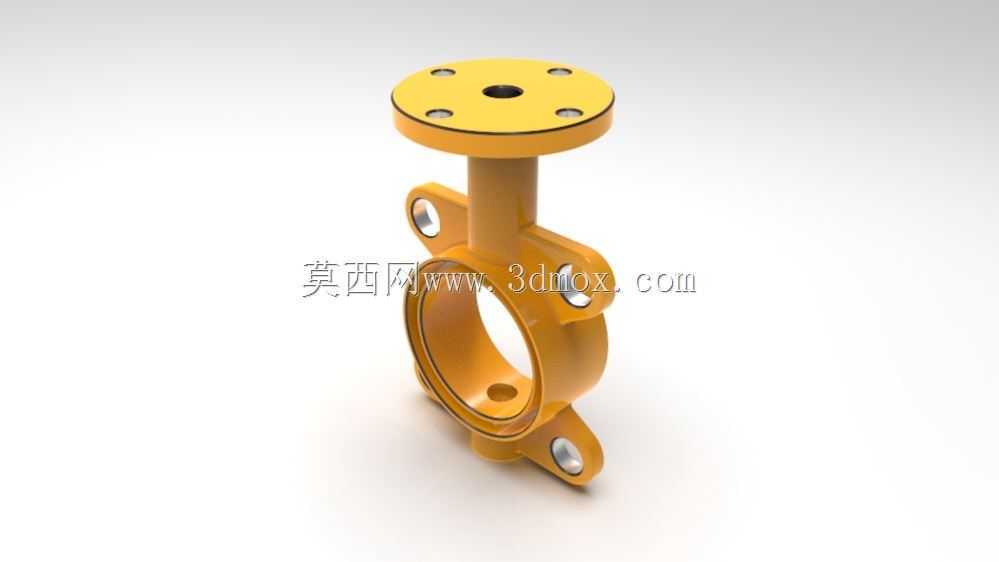

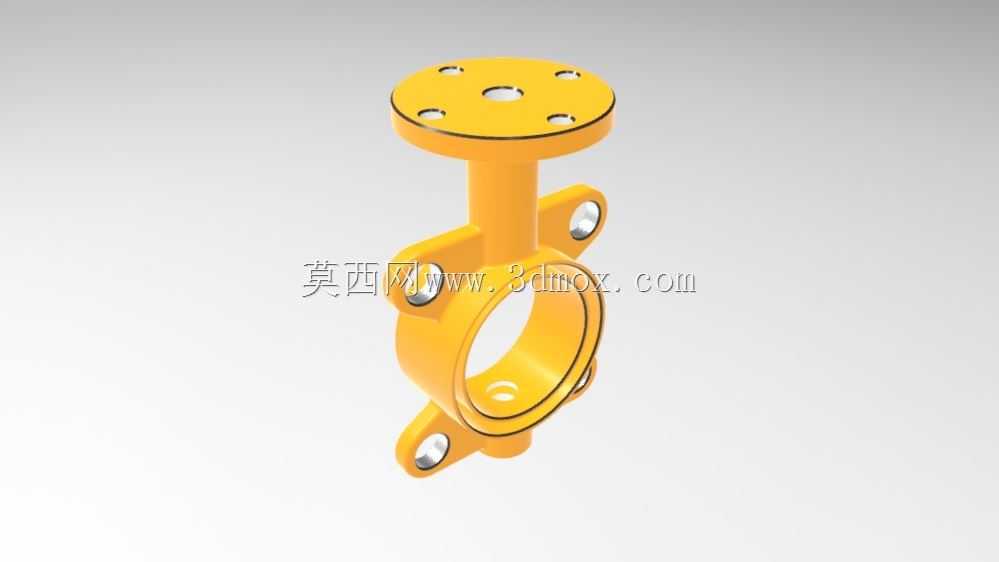

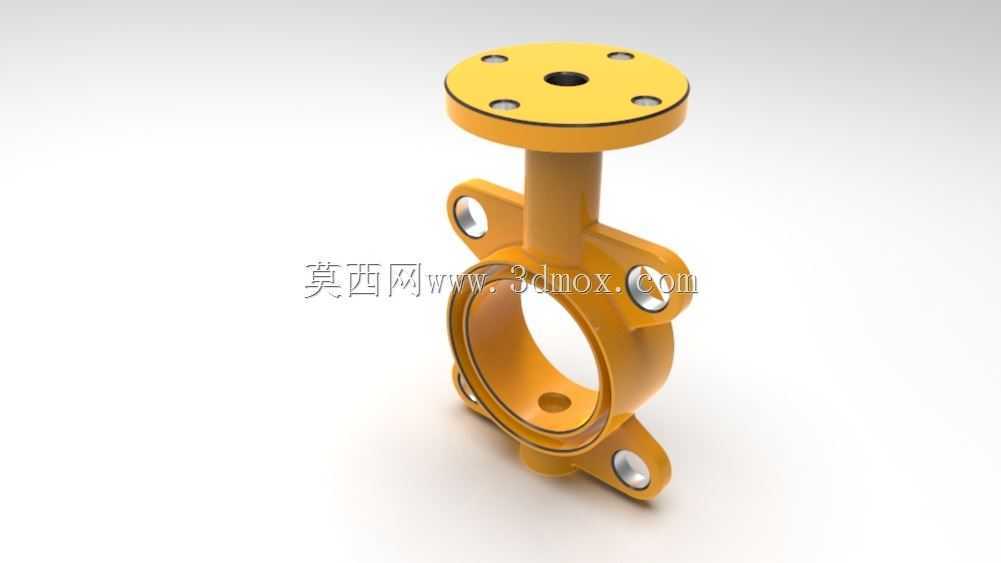

　　本次呈现的带法兰支座对夹式管路连接构件，主要应用于中小口径低压流体输送管路的节点连接场景，常见于给排水管网、化工介质输送支路、暖通循环水系统、小型气动控制回路等工况中，承担管路通断控制节点的承载与介质导流作用，区别于普通直通式管路接头，该构件集成了安装支座与顶部法兰对接结构，可直接适配对夹式蝶阀、止回阀等薄型阀件的安装需求，无需额外配置独立的阀件支撑支架，能有效缩减管路安装的空间占用，降低现场安装的辅材成本与施工工时。从实际功能特性来看，构件主体采用一体式铸造成型后机加工的工艺路线，主体流道为等径圆形通孔，流道内壁无突兀台阶或锐角结构，可减少介质流经时的局部阻力损失，降低流体紊流产生的振动与噪音；侧面延伸出的环形对夹定位面，加工精度控制在IT7级，平面度公差不超过0.02mm，可保证与对接阀件密封面的紧密贴合，避免介质渗漏；上下分布的带孔安装耳座，孔位同轴度公差控制在φ0.03mm以内，可直接穿装连接螺栓实现与相邻管路法兰的锁紧固定，无需额外配钻定位孔；顶部的圆形法兰盘均匀分布4个螺栓安装孔，中心设置定位沉孔，可适配对接压力表、排气阀、流量传感器等管路附属检测元件，实现管路节点的参数监测功能；底部延伸出的带孔支撑脚，可通过膨胀螺栓或焊接方式固定在管路支架、设备基座上，抵消管路运行时产生的轴向推力与振动载荷，避免阀件连接部位长期受交变应力出现密封失效、螺栓断裂等故障。从设计思路层面拆解，该构件在建模阶段优先遵循管路安装的边界适配原则，

　　首先确定主流道的公称通径参数，以此为基准向外延伸对夹定位面的外径尺寸，保证定位面外径比对接阀件的密封面外径大2-3mm，避免安装时出现密封面错位；安装耳座的孔位中心距严格匹配对应压力等级的法兰标准孔距，无需额外制作过渡连接件即可直接适配国标法兰；顶部法兰的螺栓孔分布圆直径根据常用附属元件的安装尺寸确定，沉孔深度控制在5mm，既可以保证对接元件的定位精度，又不会因为沉孔过深削弱法兰盘的结构强度；支撑脚的位置设置在构件重心的正下方，安装孔的长轴方向沿管路轴向布置，可抵消管路热胀冷缩产生的轴向位移，避免支撑部位出现应力集中。外形尺寸与安装边界方面，构件整体高度根据主流道通径匹配，顶部法兰盘顶面到支撑脚底面的垂直距离预留足够的扳手操作空间，

　　保证安装顶部附属元件时可以正常使用套筒扳手完成螺栓锁紧；主体流道的中心高度与同规格管路的常规安装中心高保持一致，安装时无需调整相邻管路的高度即可完成对接；侧面两个安装耳座的外侧间距比对应规格法兰的螺栓孔分布圆外径大10mm，保证螺栓穿装时不会与构件主体发生干涉；支撑脚的安装孔孔径比常用固定螺栓大2mm，可补偿现场安装时的基座位置误差，降低安装对位难度。在结构强度校核层面，构件主体壁厚根据公称压力1.6MPa的工况设计，壁厚安全系数取3.5，可承受短时2.4MPa的水锤压力冲击而不发生塑性变形；安装耳座与主体连接部位设置R3-R5的过渡圆角，避免应力集中导致的疲劳断裂；法兰盘与主体立管的连接部位设置加强筋结构，可提升顶部承载能力，

　　即使安装重量较大的检测元件也不会出现法兰变形歪斜的问题。实际应用中，该类构件可替代传统的“法兰短节+独立支架+对夹阀座”的组合安装形式，将三个独立零件的功能集成在单一构件上，减少了管路节点的密封面数量，从根源上降低了介质渗漏的概率，同时集成式的结构也减少了安装时的对位调整环节，现场施工效率可提升40%以上，尤其适合安装空间紧凑、管路排布密集的车间内部管线、设备内部集成管路等场景。建模过程中对所有安装配合面均做了公差匹配设计，相邻配合特征的间隙控制在合理范围，既保证装配时的顺畅性，又不会因为间隙过大导致密封失效；所有外露棱边均做了C1的倒角处理，避免安装搬运时划伤施工人员，同时也能去除机加工产生的毛刺，防止毛刺脱落进入管路造成下游阀件、设备的堵塞损坏。
