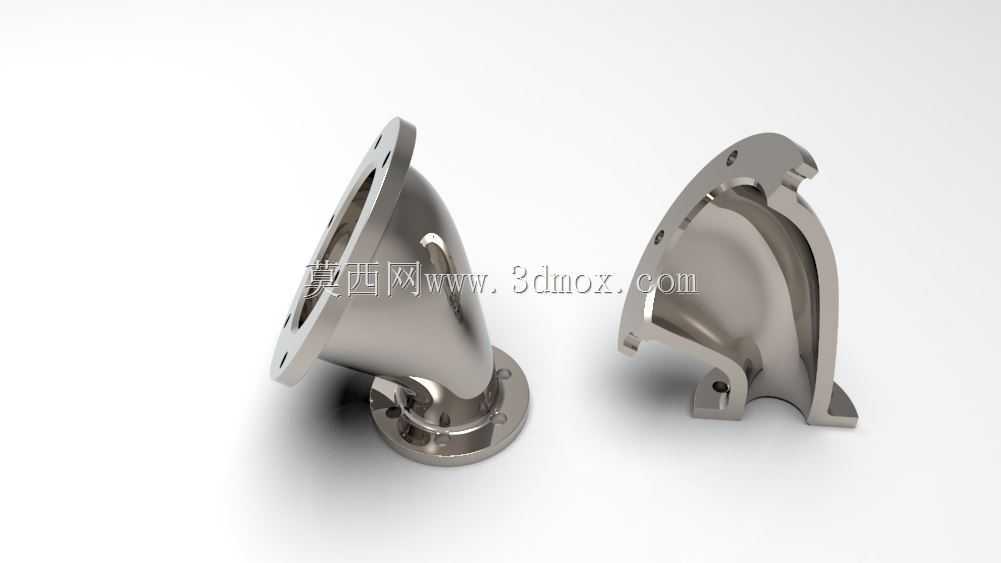

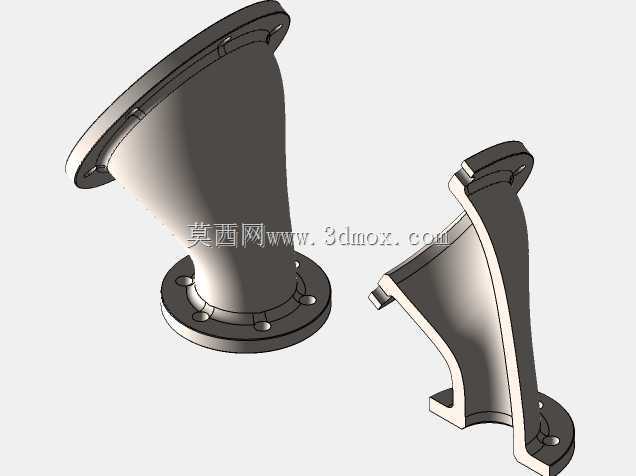

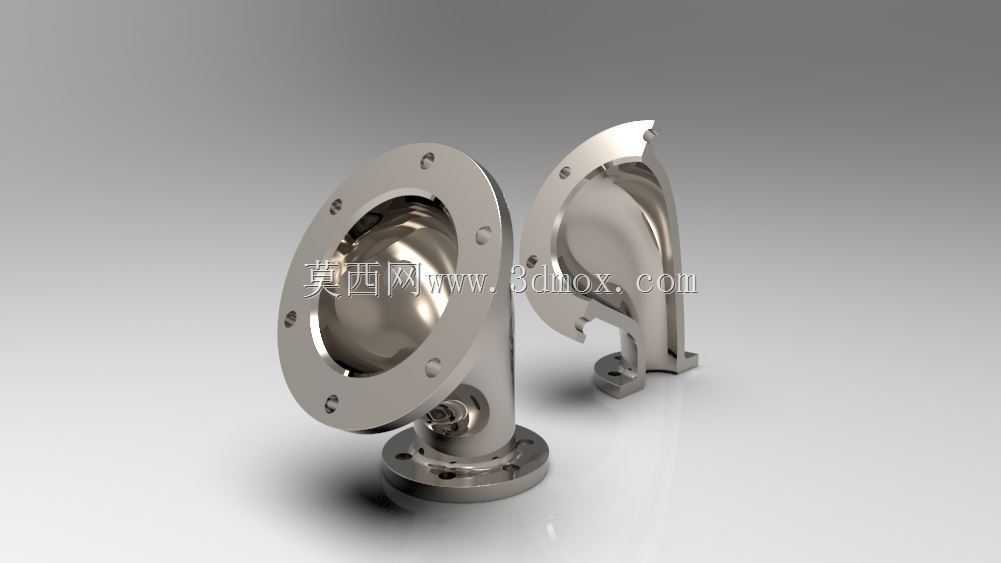

带法兰连接结构的弯头流体转向构件

　　在流体输送管路系统的布设场景中，这类带法兰连接结构的弯头构件，是改变管路内介质流向的核心承压部件，常见于化工流体输送、市政给排水、工业循环水系统、暖通空调管路以及小型工艺装置的管线排布环节，主要承担90度转向位置的管路衔接功能，避免管路硬弯折造成的介质流阻骤升、局部应力集中等问题。从实际使用的功能特性来看，该构件采用两端法兰加侧部接口的结构形式，两个主通路法兰分别对接同管径的直行管路，侧部的法兰接口可用于接装压力表、排空阀或者支路引流管路，无需在直管段额外开孔焊接接口，减少了管路现场施工的焊接工作量，也降低了焊缝位置泄漏的风险。构件整体采用不锈钢材质的设计思路，内外壁做平滑圆弧过渡处理，转向位置的曲率半径经过流场仿真校核，

　　介质流经转向位置时不会形成明显的涡流区，能有效降低管路运行过程中的振动与噪音，同时减少介质中固体颗粒对管壁的冲刷磨损，延长构件的实际使用寿命。在设计建模过程中，首先需要确定主通路的公称通径，匹配对应标准的法兰连接尺寸，包括法兰盘的外径、螺栓孔分布圆直径、螺栓孔数量与孔径、密封面的形式与凸台高度，这些尺寸必须严格遵循管路法兰的通用标准，保证现场安装时能够和同压力等级的标准法兰直接对接，不需要额外加工适配转接件。转向段的壁厚需要根据设计压力、介质腐蚀裕量计算确定，内壁的圆弧过渡面要保证曲率连续，不能出现局部的折角或者凸起，避免介质流动时形成滞流区，对于有洁净要求的输送场景，内壁还需要做抛光处理，减少介质残留。

　　侧部接口的位置设置在弯头转向段的外侧区域，这个位置的介质流态相对稳定，接装检测仪表时能够获得更准确的介质参数，同时侧部接口的法兰同样采用标准连接尺寸，方便后续运维过程中更换仪表或者加装阀门。安装边界方面，两个主法兰的端面平行度、侧部法兰与主通路轴线的垂直度都有严格的公差要求，螺栓孔的位置要保证跨中分布，避免安装时和相邻管路的螺栓位置发生干涉；构件整体的安装空间需要预留足够的螺栓拆装操作距离，法兰外侧要留出扳手操作的空间，侧部接口位置要预留仪表安装与接线的操作空间，避免和周边管线、设备支架发生碰撞。建模过程中，法兰盘上的螺栓孔采用阵列特征生成，保证孔位的位置度精度，密封面的凸台结构单独做特征处理，过渡圆角处做应力集中校核，

　　避免承压状态下局部应力超过材料许用值；弯头主体和法兰连接的位置做圆滑过渡焊接坡口结构，方便实际生产过程中的焊接加工，保证焊接强度。这类构件在实际选型时，需要匹配管路的设计压力、介质特性、工作温度范围，不同的使用场景下可以调整法兰的压力等级、材质以及密封面形式，比如高温蒸汽管路需要采用带对焊结构的高压法兰，腐蚀性介质场景可以选用衬里材质的构件，而普通给排水场景则可以采用常压法兰结构降低制造成本。在管路系统的应力分析环节，这类弯头位置是管路热胀补偿的重点校核位置，建模时需要准确还原构件的重量、刚性参数，为后续的管路应力计算提供准确的模型基础，避免管路运行过程中热胀位移造成法兰密封面泄漏或者构件变形损坏。
