六缸径向排布气动动力装置结构设计

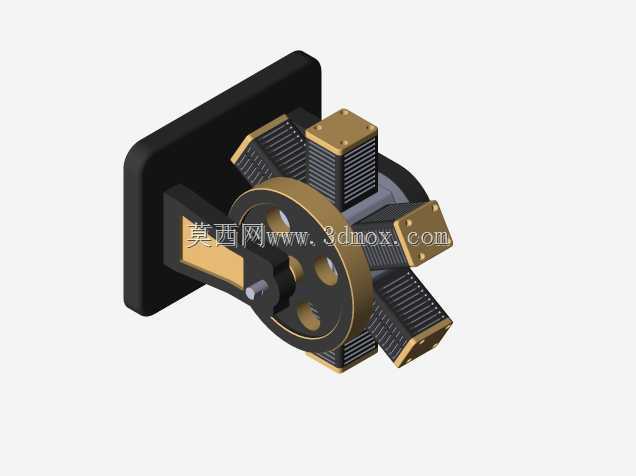

　　在小型气动动力输出场景中，径向排布的多缸气动装置一直是紧凑空间下获取稳定扭矩输出的优选方案，这款六缸径向气动动力结构，正是针对低转速大扭矩的气动驱动需求完成的结构设计。不同于传统直列或V型排布的动力缸体，六组气缸沿中心曲轴的回转圆周呈放射状均匀分布，每两相邻气缸的中心夹角保持60度，这种排布方式从根源上平衡了各缸做功时对中心轴的径向冲击力，曲轴运转过程中不需要额外配置大尺寸平衡块就能抵消大部分往复惯性力，整机的运转振动幅度能控制在很低的水平，适合对安装基座振动耐受度有限的桌面实验装置、小型气动工装驱动场景。从实际功能逻辑来看，该装置依靠压缩空气作为动力介质，通过配气机构将高压空气按做功顺序依次送入对应气缸腔室，

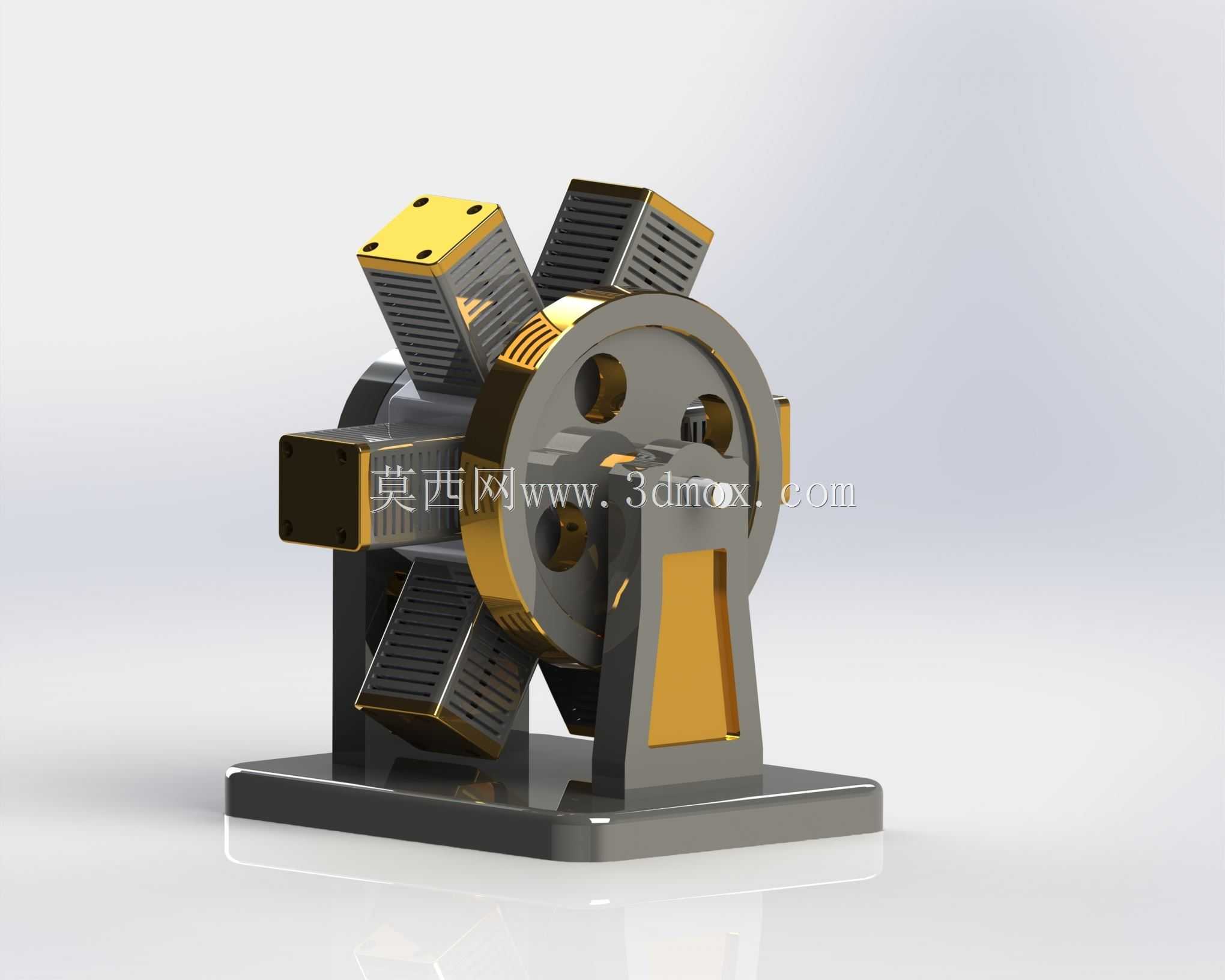

　　推动活塞做往复直线运动，再通过连杆将活塞的直线动作转化为中心曲轴的旋转扭矩输出，相比同排量的直列气动马达，径向六缸的结构能让曲轴每旋转一周就完成六次做功冲程，动力输出的脉动率大幅降低，不需要搭配大惯量飞轮就能获得平稳的输出特性，在低速运转工况下也不会出现明显的卡顿或扭矩波动。设计过程中优先考虑了安装边界的紧凑性，所有缸体的外侧端面到中心曲轴轴线的距离保持一致，整机的外轮廓趋近于正圆形结构，配套的安装底座采用一体化平板式设计，底座上预留的安装孔位沿矩形轮廓均匀分布，安装时不需要额外制作异形转接法兰，直接通过螺栓就能将整机固定在设备安装面，底座的承托结构延伸至每一组气缸的下方位置，避免缸体悬臂过长导致的连接部位应力集中。

　　缸体部分采用模块化设计思路，每一组气缸都可以单独拆卸维护，不需要拆解整个主体结构就能完成活塞密封件的更换、缸筒内壁的检查作业，这种设计大幅降低了后期运维的拆装工作量，也方便针对不同的输出扭矩需求，调整单缸的活塞直径参数，不需要改动中心曲轴和配气核心结构就能拓展出不同功率等级的衍生型号。中心曲轴的支撑部位采用双轴承跨距排布，两个支撑轴承分别布置在曲柄机构的两侧，将做功产生的径向载荷均匀分散到两个支撑点上，避免单支撑结构带来的曲轴挠度变形问题，长时间满负载运转也不会出现轴端偏磨的情况。配气流道集成在中心壳体内部，不需要在壳体外部布置复杂的外接气管，整机的外部管路仅保留一处压缩空气进气接口和一处排气接口，现场安装布管时的走线非常简洁，

　　也减少了外部管路破损漏气的故障点。考虑到气动装置做功过程中的排气噪声问题，壳体上的排气通道预留了消音器安装螺纹接口，用户可以根据现场的噪声管控要求选配对应规格的排气消音器，不需要对壳体结构做二次加工。从结构强度校核的角度来看，缸体与中心壳体的连接部位采用止口定位加螺栓紧固的方式，止口的配合精度控制在H7/h6区间，既能保证缸体安装的同轴度要求，也能承受活塞往复运动带来的交变冲击载荷，连接螺栓的预紧力按照缸体最大工作压力下的轴向载荷1.5倍安全系数选取，避免长期运转后出现螺栓松动导致的漏气问题。活塞与连杆的连接采用浮动销结构，活塞销的两端配置卡簧限位，连杆小头部位镶嵌耐磨衬套，降低往复摆动过程中的磨损速率，延长核心运动部件的使用寿命。整机的所有运动摩擦面都预留了润滑脂注油通道，日常维护时不需要拆解结构就能完成润滑脂的补充，适合长期固定安装的工业应用场景。这种径向六缸的气动动力结构，既可以作为小型气动设备的独立动力源，也可以作为教学演示装置用于讲解径向发动机的工作原理，透明化的结构布局能让观察者清晰看到每一组气缸的动作顺序和曲轴的运转过程，在职业院校的气动传动实训课程、机械原理展示场景中也能发挥相应作用。
