三通法兰连接式止回阀结构设计方案

　　这款三通结构的阀件主要应用在工业流体输送管网的支路交汇节点，常见于化工介质输送、市政给排水、暖通循环水系统以及中小型动力机组的油路管控场景，核心作用是在管路介质出现反向压差时自动截断通路，避免介质倒流冲击上游泵组、仪表等精密设备，同时兼顾三个方向的管路汇通转接需求，减少管网中单独设置三通接头与独立止回阀的拼接焊点，降低管路泄漏风险点。从实际工况适配来看，这类三通止回阀通常适配公称压力1.6MPa及以下的常温流体管路，可输送清水、轻质油品、低腐蚀性化工流体等介质，内部阀瓣采用绕轴摆动的结构设计，当介质正向流动时，流体推力将阀瓣顶开，介质可从三个接口中任意两个正向导通的接口间顺畅流通，流道内部做了圆弧过渡处理，

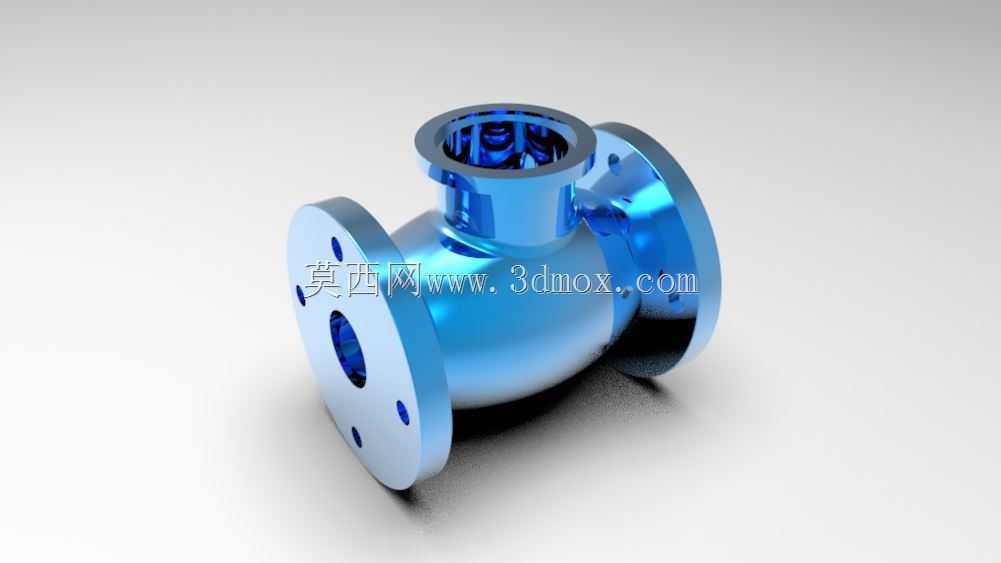

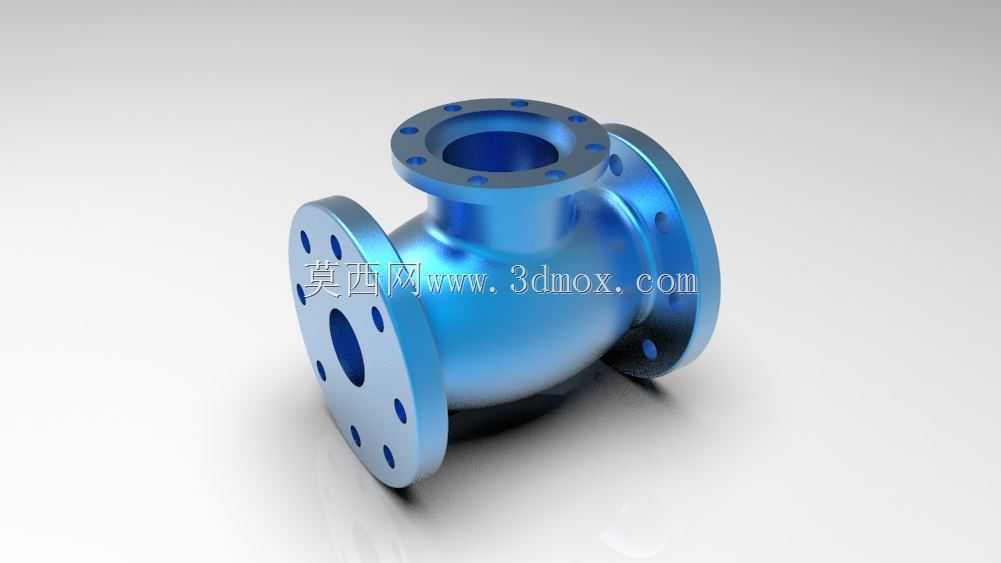

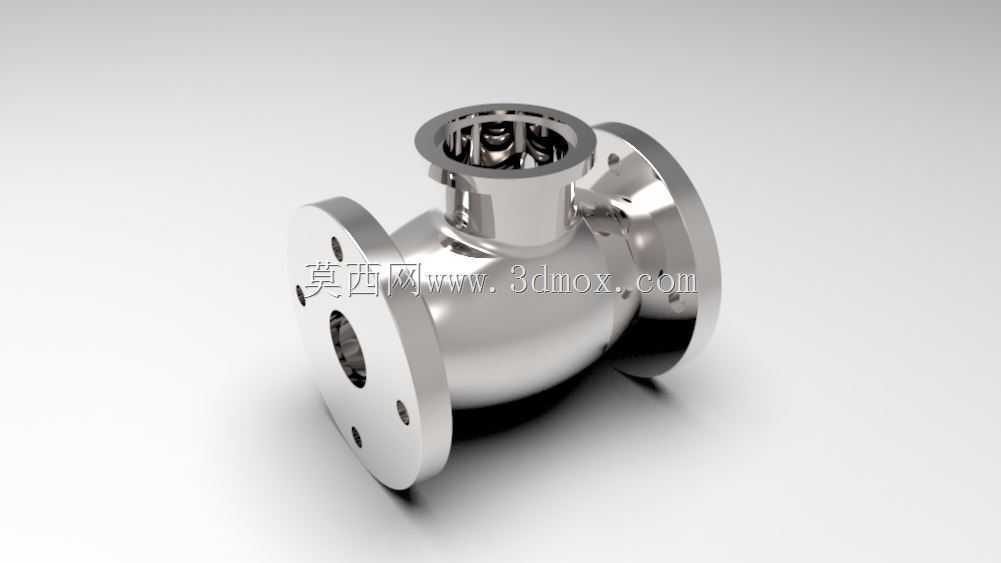

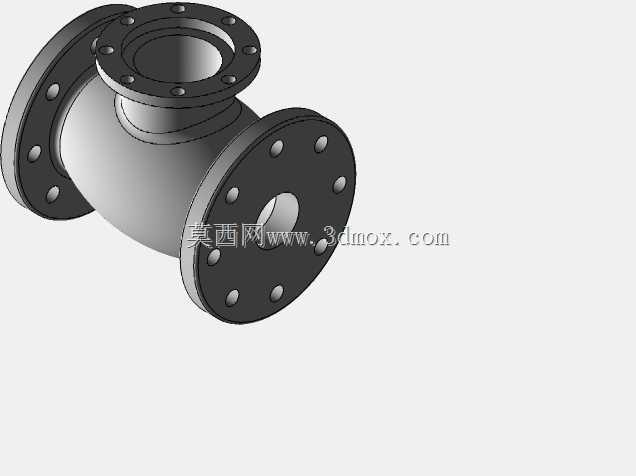

　　尽可能减少介质流动时的局部阻力损失，避免在阀腔内部形成涡流区造成杂质沉积；当管路中某一方向出现介质反向流动趋势时，反向介质的压力会直接推动阀瓣贴合在密封座面上，实现通路的自动截断，不需要额外配置电控或者人工操作机构，依靠介质自身压力即可完成启闭动作，可靠性更高，适合长期无人值守的管路节点使用。在设计这款阀件的三维结构时，首先要明确三个法兰接口的安装边界尺寸，三个接口均采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀分布，孔位尺寸、法兰密封面的凸台高度、法兰外径都严格匹配对应公称通径的管路法兰标准，确保现场安装时可以直接和标准管路法兰对接，不需要额外加工转接件。阀腔部分采用等径过渡的流线型结构，三个接口的流道中心线处于同一平面，

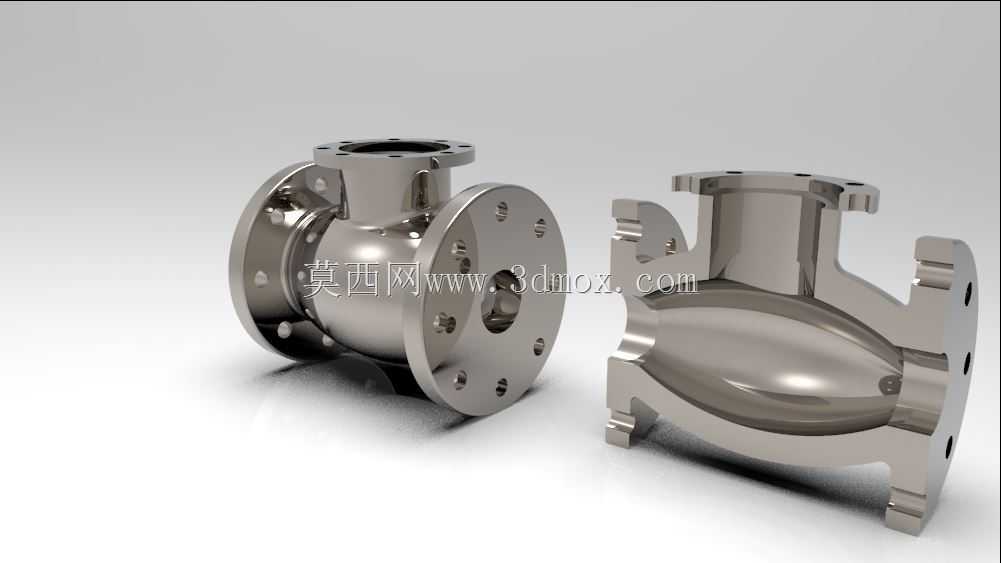

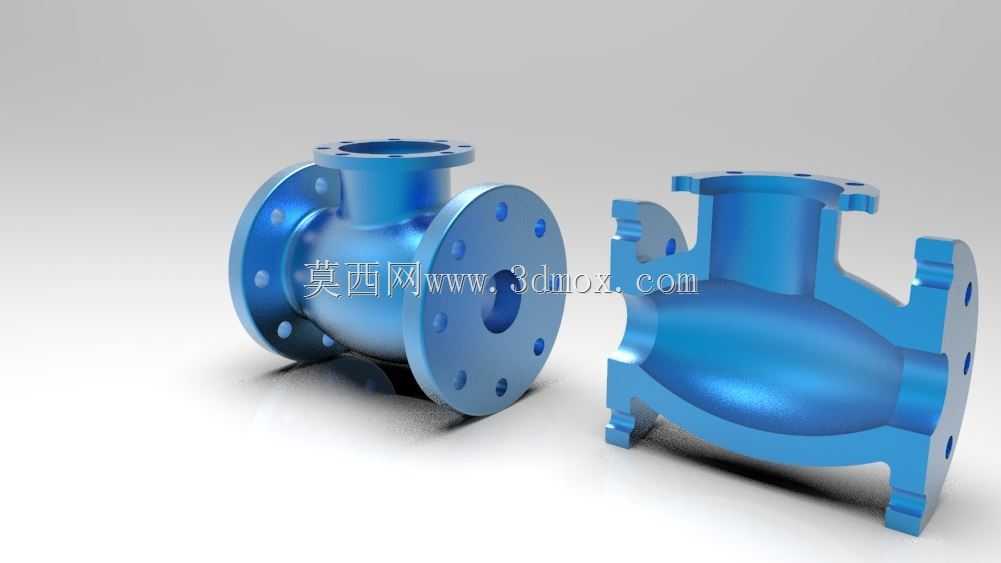

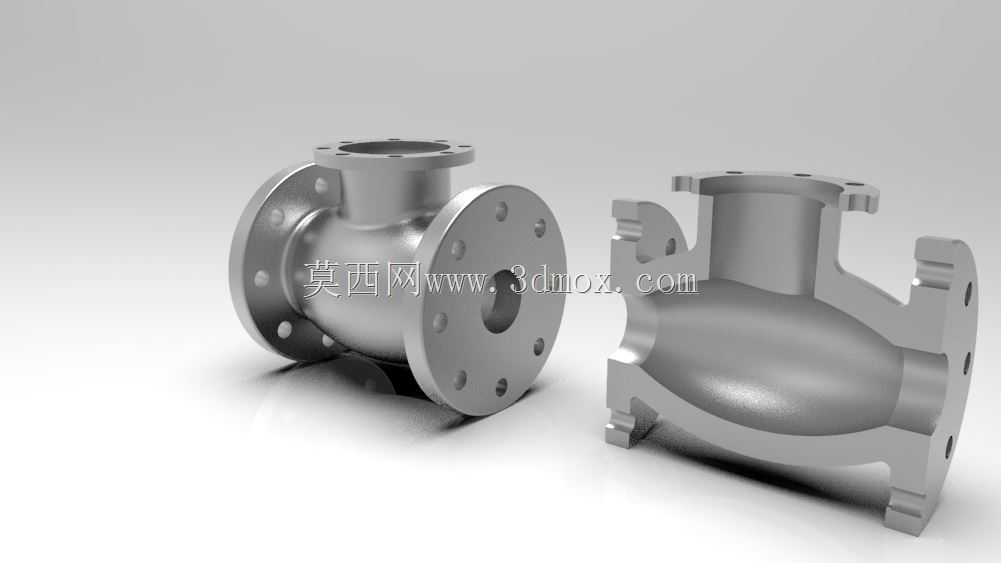

　　其中两个接口同轴对向布置，第三个接口垂直于同轴接口的中心线从阀腔顶部引出，这种布局可以让介质在阀腔内的流动路径更顺畅，减少流体转向时的压力损失。阀瓣的安装轴座设置在阀腔内部的侧壁位置，轴座与阀腔壳体采用一体化铸造成型结构，避免后续焊接装配带来的变形问题，阀瓣的摆动行程经过严格限位，全开状态下阀瓣贴靠在阀腔内壁的导流槽内，不会遮挡流道通径，保证介质流通面积达到接口通径的90%以上；全关状态下阀瓣密封面与阀座密封面完全贴合，密封面采用堆焊耐磨合金的结构设计，可承受长期介质冲刷与频繁启闭的磨损，延长阀件整体使用寿命。从安装适配的角度考虑，这款阀件的三个法兰端面的平面度、螺栓孔的位置度都有严格的形位公差要求，安装时不需要调整阀件的安装角度，

　　只要保证法兰密封面间的垫片放置平整，按对角顺序均匀拧紧法兰螺栓即可完成装配，阀件整体的结构长度、法兰端面到阀腔中心的尺寸都符合通用管路阀件的安装尺寸规范，可以直接替换同通径的传统三通加止回阀的组合结构，大幅缩减现场安装的工时成本。另外在结构细节设计上，阀腔外部的加强筋沿三个接口的连接方向布置，既可以提升阀件整体的结构强度，承受管路内部的压力冲击，也不会过多增加阀件的整体重量，阀体外表面没有多余的凸起结构，方便后续做防腐涂层处理，适配不同工况的防腐需求。
