法兰连接式橡胶膨胀节结构设计方案

　　在工业管路系统的实际布设场景中，橡胶膨胀件是解决管路位移补偿、振动隔离问题的核心部件，广泛应用在化工流体输送、市政给排水、暖通空调循环、工业设备进出口连接等场景中。这类部件的核心作用，是吸收管路因介质温度变化产生的热胀冷缩位移，同时阻隔动力设备运行时传递到管路上的振动，避免管路应力集中导致的焊缝开裂、法兰密封失效等问题，也能降低振动沿管路传递产生的结构噪声。

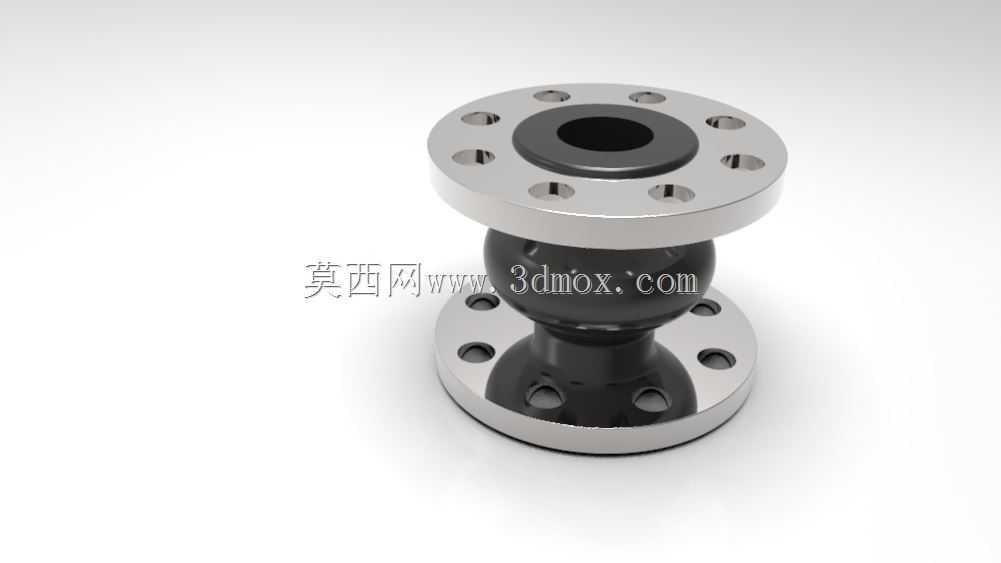

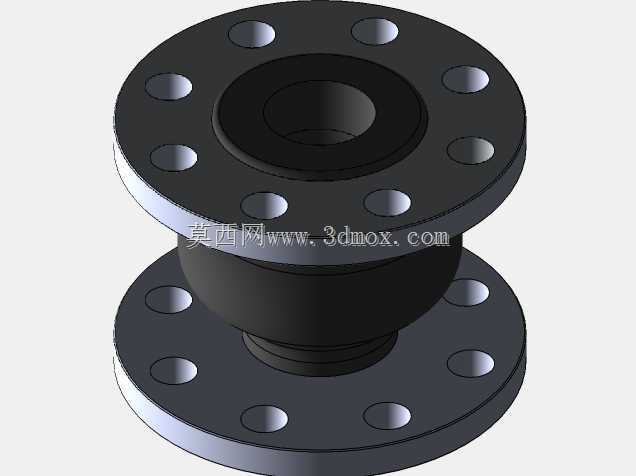

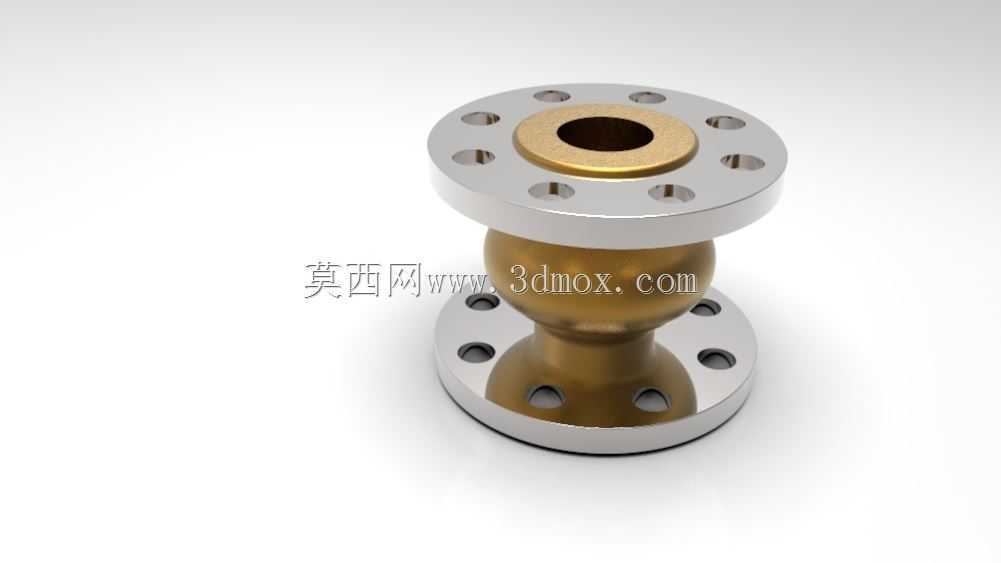

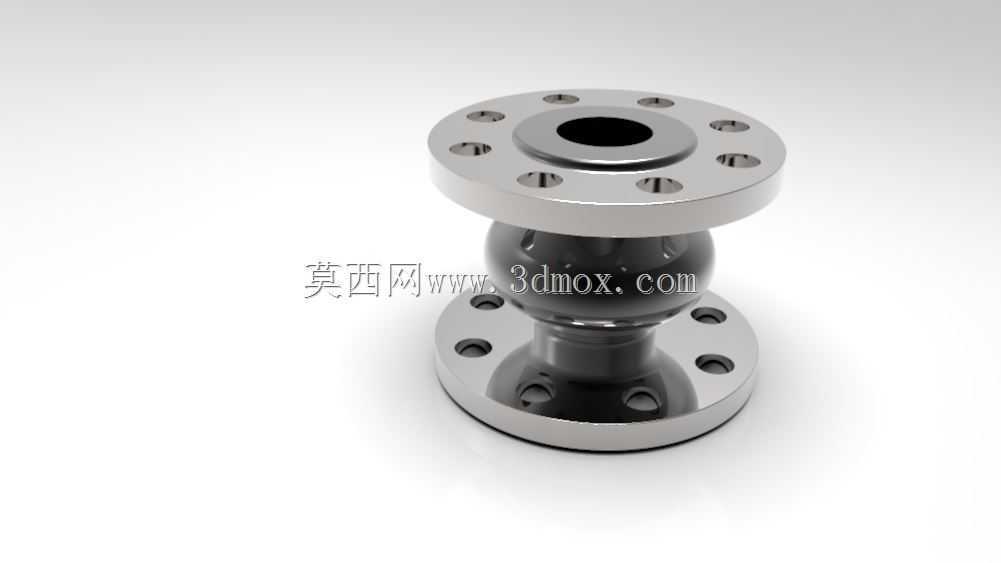

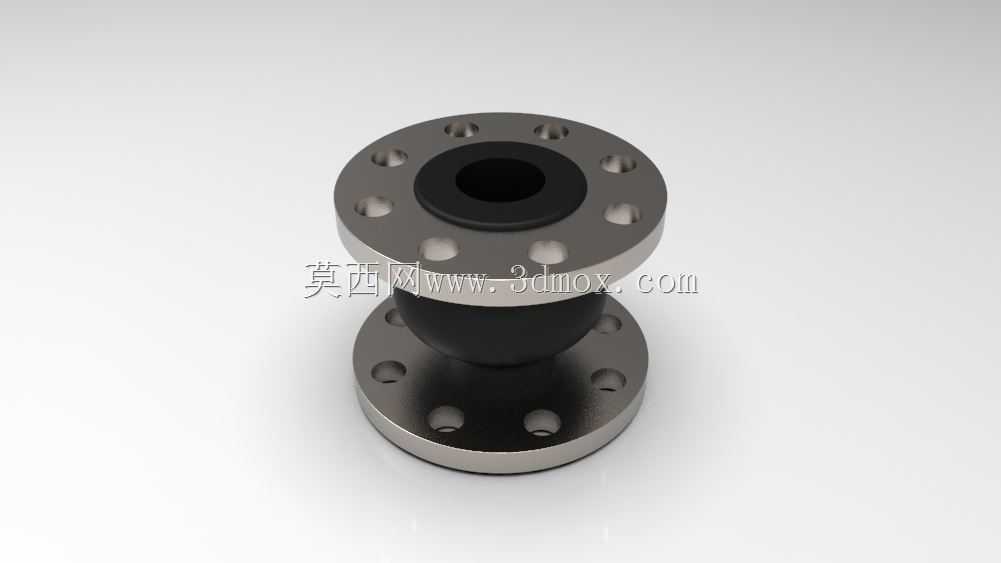

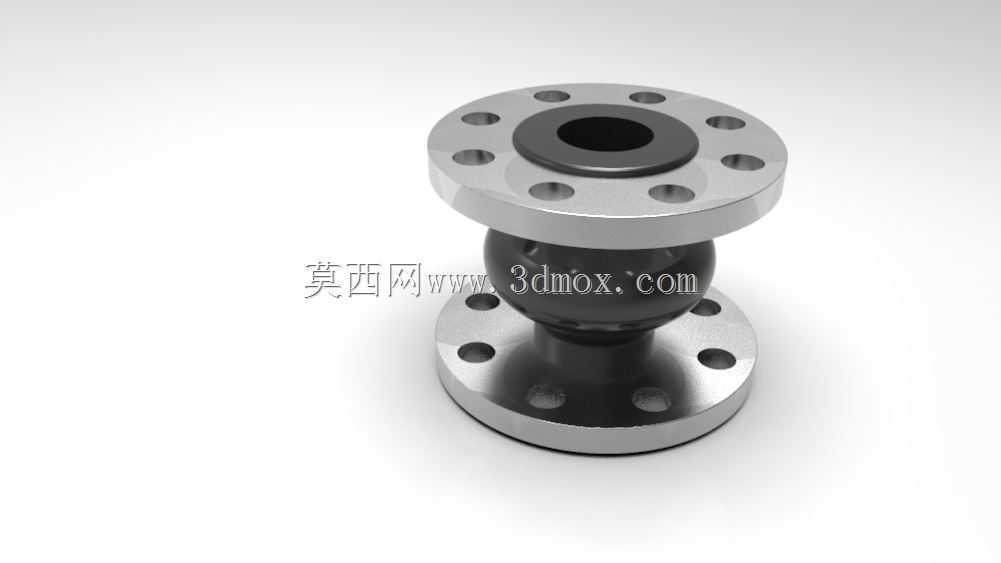

　　从结构设计的角度看，这款双法兰橡胶膨胀节采用两端金属法兰加中间橡胶弹性体的组合结构，两端法兰为标准凸面带颈法兰结构，法兰端面均匀分布螺栓通孔，安装时可直接与同规格的管路法兰通过螺栓副紧固连接，不需要额外加工过渡连接件，适配现有标准管路的安装接口。中间的橡胶膨胀腔体采用圆弧鼓形结构，这种曲面构型相比直筒结构拥有更大的形变余量，可同时吸收轴向的压缩拉伸位移、横向的径向错位以及小角度的角向偏转，不会因为局部形变过大导致橡胶层出现应力撕裂。

　　设计过程中需要重点考量几个核心边界：首先是安装尺寸的匹配，法兰的螺栓孔中心圆直径、螺栓孔数量与孔径需要严格对应所适配的管路压力等级标准，确保安装时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题；其次是橡胶体的长度设计，需要根据目标补偿量确定橡胶段的自由长度，既要保证足够的位移补偿能力，也要避免过长导致管路运行时出现失稳晃动。橡胶体与两端金属法兰的连接部位采用嵌入式压合结构，法兰内侧设置环形卡槽，橡胶硫化时直接嵌入卡槽内形成一体式结构，避免承压时橡胶体与法兰脱离导致介质泄漏。

　　在实际选型应用中，这类膨胀件通常安装在水泵、换热器、冷却塔等动设备的进出口位置，设备运行产生的高频振动会被橡胶弹性体有效阻隔，避免振动传递到后端管路上引发支架松动、仪表计量失准等问题。同时当管路内介质温度变化导致管路长度出现伸缩变化时，橡胶件的弹性形变可以吸收这部分位移量，避免管路支架承受额外的轴向推力，保护管路焊缝和连接密封面。设计时还需要考虑橡胶材质的适配性，针对不同的输送介质选择对应耐温、耐腐的橡胶配方，比如输送普通常温清水采用天然橡胶配方，输送含油介质采用丁腈橡胶，输送腐蚀性化工介质则采用氟橡胶材质，确保部件的使用寿命满足工况要求。

　　建模过程中需要重点处理橡胶曲面的顺滑过渡，避免出现尖锐折角导致应力集中，法兰端面的密封面粗糙度、螺栓孔的位置度都需要符合对应法兰标准的公差要求，确保生成的工程图可直接用于生产加工的尺寸参考。安装时需要注意预留合适的压缩预紧量，不能过度拉伸或压缩橡胶体，否则会导致部件的补偿能力下降，提前出现疲劳损坏。
